等高线绘制方法
等高线的绘制方法
等高线的绘制方法等高线是地形图上表示地形地貌特征的重要记号，它是根据特定的高程范围，在指定区域内沿着特定的高程过程画出的曲线图。
它可以清楚地反映出某一高程等级的地形形态状况，被称为地形图上的“表情符号”。
等高线的绘制也是地形图制作的重要环节，一般通过计算机来生成等高线。
具体的绘制方法如下：（一）数据准备。
首先要准备必要的原始数据，一般是测量得到的地形高程数据，或者是测量得到的数据表，以及制图的相关参数。
（二）绘图参数的确定。
首先要确定制图的高程范围，即所要表示的高程范围，制图时一般以递增的方式来表示，如200m， 300m，400m…等。
同时，需要确定地形等高线的技术参数，比如等高线步长和间断步长等。
（三）数据插值。
在此阶段，将原始数据按照一定的模式进行插值处理，以实现数据之间的线性插补，使原始数据变成足够多的数据点，从而实现更加准确的等高线绘制。
（四）分区等高线的绘制。
在插值处理之后，基于预先确定的绘图参数，开始将数据点拟合成相应的等高线条，以完成等高线的绘制。
（五）等高线平滑处理和缩放处理。
有时画出的等高线会弯曲过于曲折，这时就需要进行等高线平滑处理，使其更加平整，以及缩放处理，让图上所表示的形状可以更清楚。
（六）修正结果。
完成绘图之后，可以根据原始地形图和绘制结果，检查识别出的等高线是否符合实际的地形状况，若发现出入，则需要进行细微的修正，并调整技术参数，直到最终 achieve desired results 。
等高线的绘制是数字地形图制图的重要环节，若想拟出完全符合实际情况的等高线，除了正确的数据准备和确定制图参数之外，还需要综合考虑插值、等高线绘制、平滑处理等，以及结果的检查和修正等环节，以确保绘制精度。

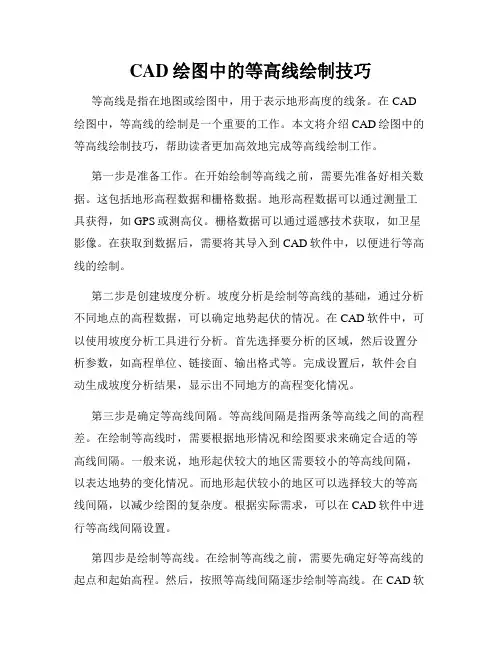

CAD绘图中的等高线绘制技巧
CAD绘图中的等高线绘制技巧等高线是指在地图或绘图中，用于表示地形高度的线条。
在CAD 绘图中，等高线的绘制是一个重要的工作。
本文将介绍CAD绘图中的等高线绘制技巧，帮助读者更加高效地完成等高线绘制工作。
第一步是准备工作。
在开始绘制等高线之前，需要先准备好相关数据。
这包括地形高程数据和栅格数据。
地形高程数据可以通过测量工具获得，如GPS或测高仪。
栅格数据可以通过遥感技术获取，如卫星影像。
在获取到数据后，需要将其导入到CAD软件中，以便进行等高线的绘制。
第二步是创建坡度分析。
坡度分析是绘制等高线的基础，通过分析不同地点的高程数据，可以确定地势起伏的情况。
在CAD软件中，可以使用坡度分析工具进行分析。
首先选择要分析的区域，然后设置分析参数，如高程单位、链接面、输出格式等。
完成设置后，软件会自动生成坡度分析结果，显示出不同地方的高程变化情况。
第三步是确定等高线间隔。
等高线间隔是指两条等高线之间的高程差。
在绘制等高线时，需要根据地形情况和绘图要求来确定合适的等高线间隔。
一般来说，地形起伏较大的地区需要较小的等高线间隔，以表达地势的变化情况。
而地形起伏较小的地区可以选择较大的等高线间隔，以减少绘图的复杂度。
根据实际需求，可以在CAD软件中进行等高线间隔设置。
第四步是绘制等高线。
在绘制等高线之前，需要先确定好等高线的起点和起始高程。
然后，按照等高线间隔逐步绘制等高线。
在CAD软件中，可以使用绘图工具进行等高线的创建。
一般来说，从低高程到高高程逐渐绘制，可以保证等高线的连续性。
在绘制过程中，要注意避免等高线的交叉和错位，以确保绘图的准确性。
第五步是修改和优化。
在完成等高线的绘制后，需要对绘图进行修正和优化。
首先，对绘制的等高线进行检查，确保其与坡度分析结果一致。
然后，根据实际情况，进行一些必要的修改和调整。
例如，可以对等高线进行剪裁，去除重叠或多余部分。
同时，还可以调整等高线的样式和颜色，以增加绘图的美观性和可读性。

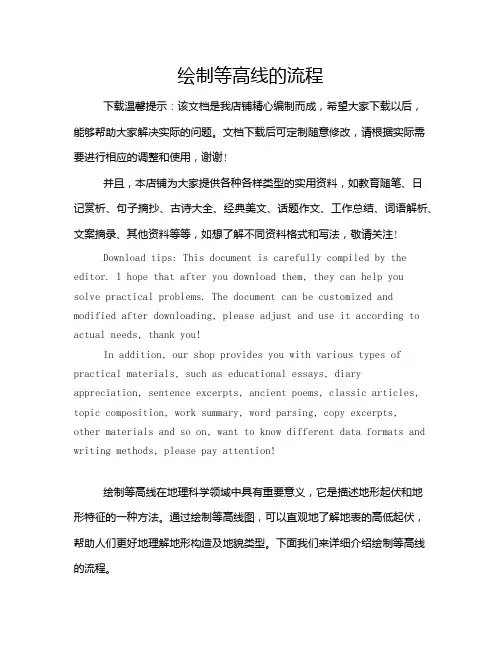

绘制等高线的流程
绘制等高线的流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!绘制等高线在地理科学领域中具有重要意义，它是描述地形起伏和地形特征的一种方法。
地形测量中的等高线绘制方法
地形测量中的等高线绘制方法地形测量是一项重要的地理学和土地规划工作，它通过测量地表的高程来描绘地形特征。
等高线是地形测量中最常用的表达方法之一，它通过连接等高点来描绘地表的地形，对于理解地貌、规划交通、建设工程等都具有重要意义。
本文将介绍地形测量中的等高线绘制方法。
一、等高线的概念与意义等高线，顾名思义，是连接地形上高程相同的点所形成的线。
在地图上，等高线通常是以等距间隔绘制出来，从而对地表的高程分布进行表达。
等高线的密集程度和线的形态能够直观地反映地形的起伏，这对于决策者制定规划、有关部门进行土地规划和环境保护等具有重要指导意义。
二、等高线的测量方法等高线的测量主要有三种方法：地面测量法、地面影像测量法和遥感测量法。
1. 地面测量法地面测量法是最原始的一种等高线测量方法，它通过在地面上设置测量点，并使用水准仪、经纬仪等测量设备来测量地表高程。
这种方法精确度较高，可以绘制出精细的等高线图，但是工作量较大，耗时且成本高。
因此，地面测量法一般用于小范围的地貌测量和特定项目的规划。
2. 地面影像测量法地面影像测量法是利用航空或卫星遥感影像进行等高线测量。
这种方法通过对影像进行解译和分析，提取出地表的高度信息，并进行精确计算绘制等高线。
地面影像测量法具有工作效率高、覆盖范围大等优势，适用于大范围地貌测量和地理信息系统应用。
3. 遥感测量法遥感测量法是利用空间卫星或无人机平台上搭载的传感器获取地表高程信息。
这种方法可以通过激光雷达、合成孔径雷达等传感器获取高分辨率的地形数据，并根据数据进行高程插值，最终生成等高线。
遥感测量法具有覆盖范围广、效率高、精度较高的优势，是现代地理信息技术的重要组成部分。
三、等高线绘制的步骤无论采用何种测量方法，等高线的绘制步骤通常包括以下几个阶段：数据采集、数据处理、高程插值和等高线绘制。
1. 数据采集数据采集是等高线绘制的第一步，它通过地面测量、航空影像或遥感数据的获取来收集地表的高程数据。

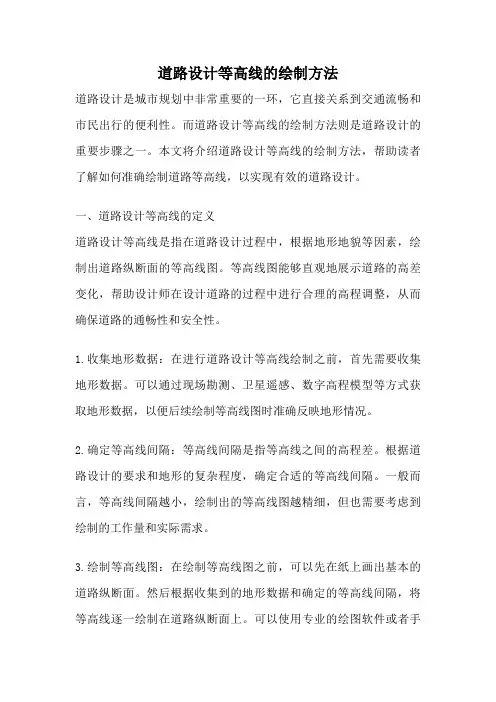

道路设计等高线的绘制方法
道路设计等高线的绘制方法道路设计是城市规划中非常重要的一环，它直接关系到交通流畅和市民出行的便利性。
而道路设计等高线的绘制方法则是道路设计的重要步骤之一。
本文将介绍道路设计等高线的绘制方法，帮助读者了解如何准确绘制道路等高线，以实现有效的道路设计。
一、道路设计等高线的定义道路设计等高线是指在道路设计过程中，根据地形地貌等因素，绘制出道路纵断面的等高线图。
等高线图能够直观地展示道路的高差变化，帮助设计师在设计道路的过程中进行合理的高程调整，从而确保道路的通畅性和安全性。
1.收集地形数据：在进行道路设计等高线绘制之前，首先需要收集地形数据。
可以通过现场勘测、卫星遥感、数字高程模型等方式获取地形数据，以便后续绘制等高线图时准确反映地形情况。
2.确定等高线间隔：等高线间隔是指等高线之间的高程差。
根据道路设计的要求和地形的复杂程度，确定合适的等高线间隔。
一般而言，等高线间隔越小，绘制出的等高线图越精细，但也需要考虑到绘制的工作量和实际需求。
3.绘制等高线图：在绘制等高线图之前，可以先在纸上画出基本的道路纵断面。
然后根据收集到的地形数据和确定的等高线间隔，将等高线逐一绘制在道路纵断面上。
可以使用专业的绘图软件或者手工绘制，根据实际情况选择合适的绘制工具。
4.标注高程数值：在绘制等高线的过程中，需要在等高线上标注高程数值。
这样可以更直观地了解道路的高差变化。
可以使用文字、箭头等方式进行标注，确保标注清晰可读。
5.检查和修正：绘制完成后，需要对等高线图进行检查和修正。
检查是否有绘制错误或者遗漏部分，确保等高线图的准确性和完整性。
如果发现问题，及时进行修正。
三、道路设计等高线的应用道路设计等高线图在道路建设中起到重要的作用。
它可以帮助设计师更好地了解地形地貌，合理规划道路线路和高差，从而达到更好的交通流畅性和安全性。
此外，等高线图还可以用于道路施工时的工程量计算和监测，为施工提供参考依据。
四、道路设计等高线的注意事项1.在绘制等高线图时，需要准确采集地形数据，确保数据的准确性和完整性。
等高线的绘制
等高线的绘制在地形图中，等高线是表示地貌起伏的一种重要手段。
常规的平板测图，等高线是由手工描绘的，等高线可以描绘得比较圆滑但精度稍低。
在数字化自动成图系统中，等高线是由计算机自动勾绘，生成的等高线精度相当高。
等高线的绘制步骤：1、展高程点：单击绘图处理菜单下展高程点，选择数据文件，然后根据命令提示区：注记高程点的距离，直接回车表示不对高程点注记进行取舍，若采集的高程点太密，可输入点间距进行取舍。
2、建立DTM:单击等高线菜单下的建立DTM，根据对话框提示建立DTM 的方式可以由数据文件生成，还可以由图面高程点生成。
注：建模过程考虑陡坎，则在生成等高线时就会自动处理，建模过程考虑地性线，则应记录外业测量时哪些点是地性点，先用地性线连起来。
3、修改三角网a、删除三角形：如果在某局部内没有等高线通过的，则可将其局部内相关的三角形删除。
删除三角形的操作方法是：先将要删除三角形的地方局部放大，再选择“等高线”下拉菜单的“删除三角形”项，命令区提示选择对象：这时便可选择要删除的三角形，如果误删，可用“U”命令将误删的三角形恢复。
b. 过滤三角形：可根据用户需要输入符合三角形中最小角的度数或三角形中最大边长最多大于最小边长的倍数等条件的三角形。
如果出现CASS7.0在建立三角网后点无法绘制等高线，可过滤掉部分形状特殊的三角形。
另外，如果生成的等高线不光滑，也可以用此功能将不符合要求的三角形过滤掉再生成等高线。
c. 增加三角形：如果要增加三角形时，可选择“等高线”菜单中的“增加三角形”项，依照屏幕的提示在要增加三角形的地方用鼠标点取，如果点取的地方没有高程点，系统会提示输入高程。
d. 三角形内插点：选择此命令后，可根据提示输入要插入的点：在三角形中指定点（可输入坐标或用鼠标直接点取），提示高程(米)=时，输入此点高程。
通过此功能可将此点与相邻的三角形顶点相连构成三角形，同时原三角形会自动被删除。
e. 删三角形顶点：用此功能可将所有由该点生成的三角形删除。
简述等高线绘制方法
简述等高线绘制方法：
1、将高程数据标注在测点一侧；
2、分析测点高程规律。
如最大值、最小值点在哪里；最大值周围的测点数据渐次减小，数据分布呈等轴状（如圆形、椭圆形），说明可能是一山峰；如果呈线状分布则可能是一山脊。
对最小值则与上相反，等等；
3、确定等高线距（如10米、20米、50米等等）；
4、测点连线。
从最大值点与相邻的测点连线，其它的测点也要从高到低连线；
5、利用cad的计算功能或等分功能，内插出相邻测点连线上与等高线距整倍数的点；
6、连点。
将相同高程点用连接得到一折线，利用计算机的拟合功能，则可得到一圆滑曲线；
7、在等高线上或一侧标注上高程；以上是利用cad绘制等高线的办法。
听说有一种绘图软件能直接成图，但是需要花钱购买，有的要价很高。
如果没有绘制等高线软件，我介绍的方法不妨试一试。
等高线指的是地形图上高程相等的各点所连成的闭合曲线.把地面上海拔高度相同的点连成的闭合曲线.垂直投影到一个标准面上,并按比例缩小画在图纸上,就得到等高线.等高线也可以看作是不同海拔高度的水平面与实际地面的交线,所以等高线是闭合曲线。
测绘技术中的等高线绘制方法与技巧
测绘技术中的等高线绘制方法与技巧测绘技术在现代社会中起到了非常重要的作用，它为我们提供了准确的地理信息，帮助我们了解地球的形状和地表的特点。
其中，等高线绘制是测绘中的一项关键技术，它通过绘制连接相同海拔高度的曲线，将地形表达出来，为地理空间分析和规划提供了基础数据。
本文将从等高线的概念、绘制方法和技巧三个方面探讨等高线绘制的应用。
一、等高线的概念等高线是连接同一等高面上各点的曲线，也叫等势线。
它在绘制地形图和地形剖面时非常常用，能够直观地反映地形的陡峻程度、山脊和谷地的位置以及坡度。
等高线的间距越密集，表示地形的变化越剧烈，反之则表示地势较为平缓。
二、等高线的绘制方法1. 传统测绘方法传统测绘方法主要利用地面地形测量，使用水准仪等测量设备进行高程测量。
通过在地图上选择高程基准点，然后在地面上进行实地测量，最后利用等高线绘图仪进行等高线图的绘制。
这种方法的绘制精度较高，但需要较长的时间和复杂的操作。
2. 数字测绘方法随着科技的发展，数字测绘方法逐渐取代了传统测绘方法。
它利用卫星遥感技术和全球定位系统（GPS），通过获取地表的数字高程模型数据，实现了快速、准确的等高线绘制。
这种方法大大提高了工作效率和绘图精度。
三、等高线绘制技巧1. 合理选择等高距等高距是指连续的等高线之间的高度差，选择合适的等高距对于准确表达地形非常重要。
在平坦的地形上，等高距可以选择较大的值，以减少绘制的曲线数量；而在陡峭的地形上，等高距需要选择较小的值，以便更好地表达地势的变化。
2. 注意等高线的连接和交叉等高线的绘制需要注意曲线的连续性和稳定性，相邻等高线之间应该有一定的交叉或重叠。
尤其是在山脊和谷地的交汇处，等高线需要平滑地连接起来，以避免造成视觉上的断裂。
3. 避免过度绘制在绘制等高线时，有时候容易出现过度绘制的问题，即在地形变化不大或平坦的区域过多地绘制等高线。
这不仅会导致图件上等高线过于密集，也会给人造成混乱和困惑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等高线绘制方法
在地形图上表示地貌的方法有很多种，在测量工作中通常采用等高线法。
所谓等高线是指地面上高程相同的相邻点所集合而成的闭合曲线。
用等高线表示地貌，不仅能明显表示出地面的起伏态，而且能表示出地面的坡度和地面点的高程，便于在图上进行工程的规划设计。
本文就如何生成准确合理的等高线作简单的探讨。
外业的数据采集采用全站仪，内业等高线的生成利用广州南方测绘仪器公司开发的地形地籍成图软件（CASS）。
--现在此软件已经升级为7.1了。
一、外业数据采集为了让成图软件生成准确合理的等高线，在外业用全站仪采集数据时，除了在地貌变向点和坡度变换点都要立镜外，对于陡坎，只要不是接近90度的，一般应该在坎上和坎下立镜测量，并记录陡坎的走向和坎向。
在测量居民区时，有时难免要在房顶上立镜，此类不能代表当地高程的碎部点，应使其高程为零，即让内业建地面高程模型（DTM）时不予考虑该点。
外业立镜人的测量经验和碎部点的合理性直接影响内业等高线的生成质量，所以立镜人一般由搞测量多年的老工程师担当。
二、等高线的生成当外业工作结束后，回到室内启动CASS成图软件，设置好通讯参数，利用CASS软件的数据传输功能把全站仪上的坐标数据传出来保存为*.DAT格式的文件，然后就可以利用此文件开始内业成图了，在这里仅讨论内业成图中等高线的生成。
首先在建立地面高程模型（DTM）之前，应剔除明显高出地面不能代表当地高程的碎部点，把其高程改为零即可。
重要的一点是要使用“选择地性线”功能，使DTM的三角网边经过地性线，一般要将山脊线、山谷线、坡度变化线、地貌变向线、坡顶线和坡底线等用复合线绘出，在建DTM时考虑地性线，当然陡坎的坎上和坎下没有同时测量时，应在建DTM之前先绘出，并注意输入坎高，然后建DTM时根据提示选择考虑陡坎。
只有这样才能生成合理的DTM三角网，进而绘出准确逼真的等高线。
如果不考虑这些地性线，而用坐标数据文件直接生成三角网，往往会出现三角网边横穿陡坎、山脊线等不合理现象，以此绘制的等高线将失真。
另外在南方CASS软件中提供了对三角网中的三角形进行增加、删除、调整等功能，可使最终的DTM更加合理。
三、等高线和高程点的注记等高线的注记一般只注记计曲线，注记的字头应指向山顶或高地，但字头不应指向图纸的下方，地貌复杂的地方，应注意配置，保持地貌的完整。
关于高程点的注记一般选在明显地物点和地形点上，依据地形类别及地物点和地形点的多少，其密度为图上每100cm2内5～10个。
在南方CASS软件中提供了方便快捷的等高线注记和高程点过滤功能。
四、等高线的修饰等高线在遇到房屋及其它建筑物、双线道路、路堤、坑穴、陡坎、斜坡、湖泊、双线河、双线渠、水库、池塘以及注记等均应中断。
在南方CASS成图软件中提供了自动切除穿陡坎、穿围墙、穿二线间、穿高程注记、穿指定区域内的等高线等功能，完全满足等高线的修剪。
当等高线的坡向不能判别时，还应加绘示坡线。
五、结论要想在数字化成图中自动生成准确逼真的等高线，测量人员的工作经验和强大的成图软件功能缺一不可。
