钢结构施工中的预埋螺栓技术
钢结构预埋地脚螺栓技术交底
钢结构预埋地脚螺栓技术交底.docx 钢结构预埋地脚螺栓技术交底
1. 引言
本文档旨在对钢结构预埋地脚螺栓的技术要求和施工流程进行
详细交底，以确保施工过程安全、高效。
2. 技术要求
2.1 螺栓选型
选择适当规格的螺栓，确保其强度和耐腐蚀能力满足设计要求。
2.2 预埋深度
根据设计要求和现场土壤条件，确定预埋深度，确保螺栓与地
基牢固连接。
2.3 钢结构制作
在钢结构制作过程中，预留与螺栓规格相匹配的孔洞，并在钢
结构中预先埋设螺栓，确保孔距和位置准确。
3. 施工流程
3.1 基础处理
清理基础表面，确保无杂物和污垢，以保证螺栓与基础充分接触。
3.2 螺栓安装
将螺栓垂直插入预留孔洞中，确保螺栓与钢结构居中对齐，同
时遵循预设的预埋深度。
3.3 固定螺母
在螺栓顶部安装螺母，并适当使用扳手紧固螺母，确保螺栓紧
固牢固。
3.4 螺栓保护
在螺栓顶部安装适配的保护盖，以防止螺栓受到外界环境的侵
蚀和损坏。
4. 安全注意事项
- 在施工过程中，严格遵守安全操作规程，确保工人人身安全。
- 根据现场实际情况选择合适的个人防护设备，如安全帽、安
全鞋等。
- 确保螺栓和螺母质量可靠，避免出现强度不足或螺丝松动等
问题。
以上为钢结构预埋地脚螺栓技术交底的文档内容，供参考使用。
在实际施工中，请根据具体情况进行调整和补充。
钢结构预埋螺栓施工技术
钢结构预埋螺栓施工技术钢结构作为一种承重结构体系,由于具有自重轻、强度高、塑性韧性好、抗震性能优越、工业装配化程度高、施工工期短、综合经济效益显著、结构体系灵活、造型美观等诸多优点,因而被越来越广泛地应用于工业厂房、城市轨道 (地铁)车辆段库房、大型商场超市等大跨度或超大跨度的各类建筑中。
与其施工工艺相对应，需要为这些建筑建造大型钢筋混凝土基础或设备基础，埋设钢结构(柱)与钢筋混凝土基础联结的结构螺栓。
由于钢结构基础大(上部多呈四棱台形) ,螺栓悬空设置不易固定,钢结构安装质量要求高,因此联结螺栓的埋设精度成为钢结构安装施工的关键技术。
01 工艺原理利用独立的支架系统和定型模具为预埋螺栓定位,经使用经纬仪或全站仪精确调整、校对后,一次性完成混凝土承台浇注,从而达到预埋位置的准确无误。
该工艺流程的特点是:( 1 )由于采用定型模具钢板固定预埋螺栓,使螺栓组内的螺栓相对位置保持准确。
( 2 ) 利用独立的支架系统和定型模具预埋螺栓,螺栓具有微调性,施工操作精度高,整体偏差小。
( 3 )充分利用搭设脚手架常用的Φ48 mm钢管脚手杆和扣件周转材料,通用性强,费用低,可大量节省工程投入。
( 4 )施工工艺简便快捷,操作人员容易掌握。
钢结构预埋螺栓的工艺流程图如图 1 所示。
图 1 工艺流程图02 施工操作要点2.1 施工准备2. 1. 1 地脚螺栓的加工地脚螺栓应按设计要求加工定制和进场验收,必须具备相应的材质证明和检验报告。
2. 1. 2 定型模具的设计加工( 1 )根据预埋地脚螺栓与混凝土基础轴线的相对位置,并考虑模具的组装要求,确定模具钢板的平面尺寸,刻出模具钢板的纵横轴线十字线,然后按模具轴线确定预埋螺栓的相对位置,钻孔。
模具的钻孔位置、孔径要与钢结构柱的螺栓孔位、孔径完全吻合,钢板厚度宜≮4 mm。
( 2 )模具钢板加工好以后可以在现场组装,轿杆采用长度2. 0 m 的短脚手杆,立筋采用Φ18 mm螺纹钢或Φ20 mm钢管,立筋高度应高出预埋螺栓5～10 cm ,以方便使用钢尺校对轴线。
大型钢结构预埋螺栓精准定位施工工法 (2)
大型钢结构预埋螺栓精准定位施工工法一、前言钢结构建筑作为现代建筑中的一个重要构件，应用越来越广泛。
在钢结构建筑中，预埋螺栓精准定位施工工法是一种新兴的施工工法，其准确性高，施工效率高，安全性好，能提高施工质量及建筑品质，因而受到广泛关注。
二、工法特点预埋螺栓精准定位施工工法具有以下几个特点：1、施工准确性高：在施工过程中，通过预埋螺栓精准定位完成定位，精度与预埋钢筋工艺相同。
2、施工效率高：预埋螺栓精准定位施工工法在保证质量的情况下，施工效率比传统方法提高了约30%。
3、施工成本低：采用该工法进行施工，可以节省一定的人工和时间成本。
4、适应性广：适用于大型的钢结构建筑、高层建筑和造价较高的建筑物等场合。
三、适应范围预埋螺栓精准定位施工工法适用于以下场合：1、对钢结构预埋螺栓定位精度要求高的建筑物，如大型体育馆、高层建筑等。
2、施工周期有限，需要缩短工期的建筑物。
3、建筑物造价高，重要性大的场合。
4、建筑物形状规则，钢结构独特的复杂造型的建筑物。
四、工艺原理预埋螺栓精准定位施工工法实现了施工装置、钢结构制作及安装的联合协调设计，以实现钢结构定位精度高、安装速度快、成本低、操作方便、安全可靠等优点。
该工法主要依靠模板支撑、螺栓定位、钢结构精准制作和施工质量控制等技术手段，实现了钢结构的精准安装与精准定位。
具体工艺原理如下：1、针对每个预埋螺栓开设定位孔位，定位孔位需要符合钢结构设计图纸，并在预制混凝土基面上精确的布置和铺设。
2、模板搭设。
根据预制混凝土基面上的位置标志，搭设适应的模板，以保证混凝土基面表面的平整度和预埋螺栓定位的精度。
3、钢结构吊装。
经过精准制作的钢结构构件在制作完成后，进行起重吊装安装。
4、螺栓定位。
以吊装中心为基准，利用预埋螺栓开设的定位孔相互协调，实现螺栓的精准定位。
5、预埋螺栓固定。
在进行精准定位后，通过适当的扭矩进行紧固，以达到钢结构的固定。
五、施工工艺1、基础处理：对于预埋螺栓所在的基础部位，预留好预埋孔位，并按照设计要求进行处理。
钢结构基础地脚螺栓预埋施工工法
钢结构基础地脚螺栓预埋施工工法摘要：钢结构基础地脚螺栓预埋施工工法是一种常用于建筑和桥梁等结构工程中的施工方法，用以固定基础地脚和钢结构连接，提供更稳固的支撑和抗震性能。
本文将对钢结构基础地脚螺栓预埋施工工法的原理、施工步骤及注意事项进行详细介绍。
1. 引言钢结构基础地脚螺栓预埋施工工法是一种在建筑工程中常用的施工方法，旨在通过预埋地脚螺栓来固定钢结构并增强整体的稳定性。
该工法主要包括地基准备、螺栓预埋、浇筑混凝土等步骤。
在施工过程中需要注意螺栓的位置、尺寸和安装质量，以确保施工的准确性和安全性。
2. 钢结构基础地脚螺栓预埋施工工法原理钢结构基础地脚螺栓预埋施工工法的原理是将预先选定的地脚螺栓嵌入混凝土基础中，与钢结构连接，以提供更强的支撑和抗震性能。
地脚螺栓通常是由高强度合金钢制成，具有足够的抗拉强度和扭矩能力。
通过预埋螺栓，可以有效地将钢结构与基础连接，使其成为一个整体，提供更稳固的支撑和抗震能力。
3. 施工步骤3.1 地基准备在进行钢结构基础地脚螺栓预埋施工之前，需要先进行地基准备工作。
这包括清理地表的杂物和污垢，确保基础的平整和干燥。
如果地面存在不平坦或湿润的情况，需要进行相应的处理，以确保螺栓的安装准确性和质量。
3.2 螺栓预埋在地基准备完成后，需要按照设计要求，在预定的位置钻孔，并将地脚螺栓插入孔中。
螺栓的安装须符合规范要求，包括螺栓的尺寸、埋深以及埋入的角度等。
插入螺栓后，要确保螺栓处于垂直状态，以确保与钢结构的连接质量和稳定性。
3.3 浇筑混凝土当螺栓预埋到位后，需要进行混凝土的浇筑。
混凝土的浇筑应充分填满螺栓孔，同时要确保螺栓处于正确的位置和角度。
浇筑混凝土时，需要注意混凝土的均匀性和充实性，避免出现空洞和裂缝，以提高基础的强度和稳定性。
4. 注意事项4.1 螺栓的准确性和稳定性是保证钢结构基础连接的重要因素。
在施工过程中，要注意使用合适的施工工具和设备，以提高施工精度和质量。
钢结构施工中的预埋螺栓技术
螺栓 、定型模 具固定 Ｉ
’
Ｉ Ｆ ｔ｝ ｎ厶 Ｉ ｒ 壬 — ｋ Ｉ
Ｉ
螺 锺 移 位 测 卜． 钢 结 构 基 础 混 凝 土 一 次 性 浇 注 ｌ ．
摘 要 ： 合 工 程 实 例 ， 绍 了钢 结 构 施 工 中 利 用 独 立 支 架 结 介
０００ ） ３０ ６
（ ） 工工艺 简便 快捷 ， 作人 员容 易掌握 。 ４施 操
钢结 构预 埋螺 栓 的工 艺 流程 图如 图 １ 示 。 所
预埋螺栓施工准备 ｌ
绑 丰ｌ 樟 粝害 葬 ｌ Ｉ ＋
在钢板 中心挖孔 ， 以方便 混凝 土浇 注 。 ２ １３ 测量 精度 的控制 ．．
栓， 螺栓具有微调性 ， 施工操作精度高 ， 整体偏差小 。
（ ） 分 利用搭 设脚 手架 常用 的 ４ ｒ钢 管 ３充 ８ｍｎ
脚手杆和扣件周转材料 ， 通用性强 ， 费用低 ， 可大量
节 省工 程投 入 。 建 材技 术与应 用 ２２０ ／０ ６
系统（ 间几何不变体 系） 空 和定 型模具 组合预埋 螺栓技 术 的
工 艺 特 点 、 艺原 理 、 艺 流 程 和 施 工 要 点 。 工 工
关键 词 ： 结构 ； 钢 预埋螺栓 ； 独立支架； 定型模具
中 图 分 类 号 ：Ｕ ３ １ Ｔ ９ 文 献 标 识 码 ： Ｂ
独立 支架 系统 安装
杆采用 长度 ２ ０ｍ 的短 脚 手 杆 ， ． 立筋 采 用 １ ８ｍｍ
１ 工 艺 原 理
利用 独立 的 支架 系统 和定型模 具 为预埋 螺栓 定 位， 经使 用经 纬仪 或 全 站 仪精 确调 整 、 对 后 ， 次 校 一 性 完成 混凝 土 承台 浇 注 ， 而 达 到预 埋 位 置 的准 确 从
钢结构基础地脚螺栓预埋施工工法
钢结构基础地脚螺栓预埋施工工法一、引言在钢结构建筑中，地脚螺栓是连接钢柱或钢梁与地基的重要部件。
地脚螺栓的预埋施工工法对于确保钢结构的稳定和安全具有重要意义。
本文将介绍钢结构基础地脚螺栓预埋施工工法的相关内容。
二、工法介绍1. 工法概述钢结构基础地脚螺栓预埋施工工法是在混凝土地基中提前安装地脚螺栓，以保证钢结构的稳定性和安全性。
该工法通常应用于大型钢结构建筑中，如工厂、仓库、桥梁等。
2. 施工准备在进行地脚螺栓预埋施工前，需要进行充分的准备工作。
首先，需要根据设计要求确定地脚螺栓的数量和位置。
其次，需要对施工现场进行准确的测量和标定，以确保地脚螺栓的准确定位。
最后，需要准备好适当的施工设备和工具，如挖掘机、打桩机、搅拌机等。
3. 施工步骤（1）地基处理：根据设计要求和现场实际情况，对地基进行必要的处理。
通常情况下，地基需要进行挖掘和夯实，以提供稳定的基础。
（2）预埋孔开挖：根据设计要求和螺栓尺寸，在地基中开挖适当大小的孔洞。
孔洞的直径和深度应符合钢结构设计规范的要求。
（3）孔洞清理：在开挖的孔洞中清除杂物和泥浆，确保孔洞的干净和平整。
（4）螺栓安装：先在地基孔洞中放入预埋套筒，再将地脚螺栓插入套筒中并用扳手拧紧。
确保螺栓与地基之间的紧密连接。
（5）混凝土浇筑：在螺栓安装完成后，进行混凝土浇筑，以填充孔洞和固定螺栓。
（6）混凝土养护：待混凝土充分凝固后，进行必要的养护工作，以确保混凝土的强度和稳定性。
4. 质量控制在钢结构基础地脚螺栓预埋施工过程中，需要进行严格的质量控制。
包括对预埋孔洞的尺寸和位置进行检查，对螺栓的数量和质。
钢结构柱钢筋混凝土基础预埋螺栓施工工法
钢结构柱钢筋混凝土基础预埋螺栓施工工法钢结构柱钢筋混凝土基础预埋螺栓施工工法一、前言钢结构柱钢筋混凝土基础预埋螺栓施工工法是一种用于钢结构柱与混凝土基础之间连接的施工方法。
该工法结合了钢结构和混凝土的优势，通过预埋螺栓实现了结构的整体性，提高了结构的稳定性和承载力。
本文将详细介绍该工法的特点、应用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点该施工工法的特点主要有以下几点：1. 简单高效：施工过程简单易懂，施工速度快，可以大大缩短工期。
2. 结构稳定：通过预埋螺栓实现钢结构和混凝土的有效连接，提高结构的整体稳定性。
3. 承载能力强：螺栓的连接方式能够提高承载力，增强结构的抗震性能。
4. 施工成本低：相比传统的连接方式，该工法的施工成本更低，能够有效降低工程造价。
三、适应范围该工法适用于各种规模的钢结构柱与混凝土基础的连接，尤其适用于高层建筑、桥梁、航空场、工矿厂房等工程项目。
四、工艺原理该工法的工艺原理是通过预埋螺栓来实现钢结构柱和混凝土基础之间的连接。
在施工过程中，首先在混凝土基础中设置螺栓孔，然后在钢结构柱的底部编制预埋螺栓组，最后将钢结构柱和混凝土基础通过螺栓进行紧固。
五、施工工艺1. 制定施工方案：根据设计要求和实际情况，确定施工方案，包括螺栓孔的位置和规格等。
2. 吊装钢结构柱：使用吊车将钢结构柱吊装到预定的位置，并进行水平和垂直调整。
3. 设置螺栓孔：在钢筋混凝土基础上设置螺栓孔，以便后续螺栓的安装。
4. 编制预埋螺栓组：根据设计要求，在钢结构柱的底部编制预埋螺栓组，确保螺栓与柱体之间的连接牢固可靠。
5. 混凝土浇筑：将混凝土倒入基础中，覆盖螺栓组和螺栓孔。
6. 螺栓紧固：等待混凝土凝固后，使用扳手或扳手架将螺栓紧固，确保连接牢固。
六、劳动组织在施工过程中，需要组织一支高效的施工队伍，包括工程师、技术人员、施工人员和安全人员等，以确保施工工作的顺利进行。
钢结构项目地脚螺栓预埋方案
钢结构项目地脚螺栓预埋方案一、项目背景钢结构项目的地脚螺栓是固定钢结构基础的重要组成部分，承担着将钢结构连接到地基上的任务。
预埋地脚螺栓的选型与施工方案的合理性直接影响到钢结构项目的安全性和稳定性。
本预埋方案旨在针对钢结构项目的具体情况，提出一套可行的地脚螺栓预埋方案。
二、项目特点1.地基类型：本项目的地基为砂土地基，属于一种坚实的地基类型，适宜进行地脚螺栓预埋。
2.钢结构类型：本项目采用轻型钢结构，结构较轻，对地脚螺栓的要求较低。
3.项目环境：项目地点位于无风区域，大气条件较为稳定。
4.构件重量：本项目的结构构件重量较小，不会对地脚螺栓的承载能力造成过大的影响。
三、预埋地脚螺栓选型根据项目特点和需求，本方案选用M20级别的预埋地脚螺栓。
其主要参数如下：1. 直径：选择20mm的螺栓直径，能够满足钢结构的连接需求。
2. 长度：根据地基的深度和预埋要求，选择螺栓长度为200mm。
3.材质：预埋地脚螺栓的主要材质选用高强度碳素结构钢，具有良好的抗拉、抗剪和抗腐蚀性能。
4.面积：根据结构设计要求，确定预埋螺栓的布置间距和面积，以确保结构的稳定性和承载能力。
四、预埋地脚螺栓布置方案1.图纸制作：根据结构设计图纸和地基情况，制作出包含预埋地脚螺栓的施工图纸。
2.确定位置：根据施工图纸和地基情况，在地基上合理确定地脚螺栓的位置和数量。
3.预埋孔开挖：按照施工图纸上的标记，对地基进行预埋孔的开挖工作。
预埋孔的直径和深度应该符合螺栓的尺寸和要求。
4.清理孔底：在开挖孔的底部进行清理，去除杂物和泥土，确保螺栓能够正常嵌入。
5.定位螺栓：将预埋地脚螺栓嵌入孔底，通过引导设备确保螺栓的水平和竖直度，避免施工误差。
6.固定螺栓：使用适当的固定材料（如混凝土）填充孔底，保证螺栓的固定稳定。
7.调整螺栓：在螺栓固定后，通过试验等方法，检查螺栓与地基的连接性能，必要时进行调整。
五、质量控制1.预埋螺栓应进行拉伸试验，确认其承载能力符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

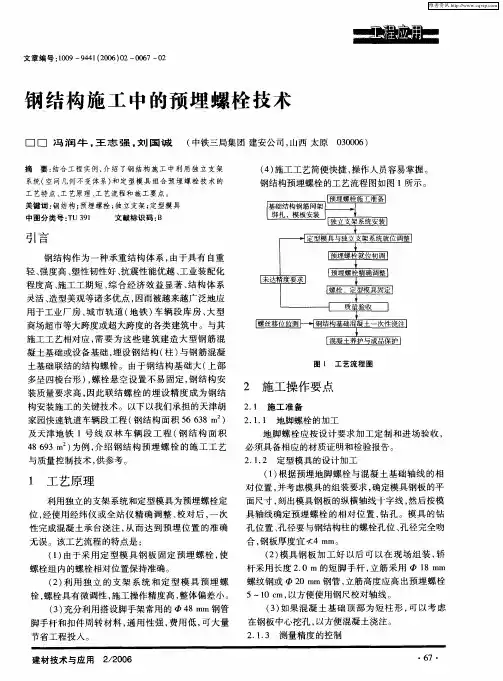

钢结构施工中的预埋螺栓技术
钢结构作为一种承重结构体系,由于具有自重轻、强度高、塑性韧性好、抗震性能优越、工业装配化程度高、施工工期短、综合经济效益显著、结构体系灵活、造型美观等诸多优点,因而被越来越广泛地应用于工业厂房、城市轨道(地铁) 车辆段库房、大型商场超市等大跨度或超大跨度的各类建筑中。
与其施工工艺相对应,需要为这些建筑建造大型钢筋混凝土基础或设备基础,埋设钢结构(柱)与钢筋混凝土基础联结的结
构螺栓。
由于钢结构基础大(上部多呈四棱台形) ,螺栓悬空设置不易固定,钢结构安
装质量要求高,因此联结螺栓的埋设精度成为钢结构安装施工的关键技术。
01工艺原理
利用独立的支架系统和定型模具为预埋螺栓定位,经使用经纬仪或全站仪精确调整、校对后,一次性完成混凝土承台浇注,从而达到预埋位置的准确无误。
该工艺流程的特点是:
( 1 )由于采用定型模具钢板固定预埋螺栓, 使螺栓组内的螺栓相对位置保持准确。
( 2 ) 利用独立的支架系统和定型模具预埋螺栓,螺栓具有微调性,施工操作精度高,整体偏差小。
( 3 )充分利用搭设脚手架常用的Φ48 mm 钢管脚手杆和扣件周转材料,通用性强,费用低,可大量节省工程投入。
( 4 )施工工艺简便快捷,操作人员容易掌握。
钢结构预埋螺栓的工艺流程图如图 1 所示。
图1工艺流程图
02施工操作要点
2.1施工准备
2. 1. 1地脚螺栓的加工地脚螺栓应按设计要求加工定制和进场验收,必须具备相应的材质证明和检验报告。
2. 1. 2定型模具的设计加工
( 1 )根据预埋地脚螺栓与混凝土基础轴线的相对位置,并考虑模具的组装要求,确定模具钢板的平面尺寸,刻出模具钢板的纵横轴线十字线,然后按模具轴线确定预埋螺栓的相对位置,钻孔。
模具的钻孔位置、孔径要与钢结构柱的螺栓孔位、孔径完全吻合,钢板厚度宜≮4 mm。
( 2 )模具钢板加工好以后可以在现场组装, 轿杆采用长度 2. 0 m 的短脚手杆,立筋采用Φ18 mm 螺纹钢或Φ20 mm 钢管,立筋高度应高出预埋螺栓5～10 cm ,以方
便使用钢尺校对轴线。
( 3 )如果混凝土基础顶部为短柱形, 可以考虑在钢板中心挖孔,以方便混凝土浇注。
2. 1. 3测量精度的控制
根据工程设计定位坐标及高程,加密测设轴线和高程控制网,方便对不同部位的精
确测量。
2.2施工顺序
根据钢结构柱的平面布置,先从角柱或边柱开始,沿纵轴方向固定预埋螺栓。
如果为多跨度钢结构,应以中间跨纵轴向两侧纵轴流水施工,以减小测量和施工误差,提高整体安装精度。
2.3独立支架系统的安装
钢结构混凝土基础的设计尺寸较大,最大宽度为 3. 8 m ,上部常设计为四棱台形状,支模高度远低于地脚螺栓的预埋高度,再者钢模或木模都具有一定的柔性,达不到预埋螺栓的精度要求,因此,工程采用一套独立的支架系统。
支架的安装要点如下: ( 1 )沿纵轴在基础轴线两侧0. 75 m 左右(应保证在地梁外侧) 拉线, 沿拉线在基础承台垫层两侧和基础承台之间设置立杆,间距 2. 0～2. 5 m。
( 2 )立杆应打入地基土30～50 cm (根据土质软硬程度而定) ,高度高出纵向水平杆约20 mm。
纵向水平杆必须保证水平设置,高度应保证预埋螺栓顶
符合设计高度并留有上下调整移动的空间。
( 3 )一般的基础承台施工宽度均大于 2. 0 m ,可将基础两侧立杆和上部水平杆用斜拉杆连接,形成门字形架;斜拉杆与水平杆的节点间距 1. 5 m 左右, 保证水平杆不产生挠度变形。
( 4 )在斜拉杆与水平杆节点处向两侧架设斜支撑(支撑打入地基土深度约30 cm ) ,然后在支撑附近安装横向拉杆,并在基础上部由水平杆和横向拉杆组成井字架,形成一空间几何不变体,确保架体的刚度和稳定(见图 2 ) 。
图 2 独立支架系统安装示意图
2.4定型模具的就位调整
⑴用经纬仪或全站仪在支架系统的井字架上 测设纵横向轴线点 ,拉线形成十字轴线 ,然后把定型 模具轿杆架于井字架水平杆上 ,使模具钢板上的十 字刻线与井字架轴线拉线对正 ,用脚手扣件将轿杆 与水平杆联接(暂不用扣紧 ,以备调整 ) 。
( 2 )定型模具就位后 ,拧松轿杆上扣件 ,用小线 坠从井字架的轴线拉线往模具钢板上投点 ,轻轻敲 击轿杆 ,让定型模具前后左右微小移动 ,利用井字架 上的轴线拉线对其进行精确调整 ,使投点与模具刻 痕重合 ,然后拧紧扣件。
2..5 预埋螺栓的安装调整
( 1 ) 把预埋螺栓从模具钢板钻孔下穿入 ,按设 计要求预留外露螺纹长度 ,并用两个螺母将其固定 ; 用水准仪检测螺栓顶部标高 ,通过上下螺母微调至符合标高要求 ,拧紧螺母 (暂不要拧死 ) 。
( 2 )用水平尺逐根检测预埋螺栓螺杆立面两个 方向的垂直度 ,可轻微掰动螺杆进行调整 ,直至两个 方向的垂直度达到要求 ,彻底紧固螺母。
( 3 )当一个螺栓组的每一根螺栓的标高和垂直度都调整合格后 ,用短钢筋将螺栓根部相互点焊交 圈连接 ,使一个螺栓组拉结成整体。
如预埋螺栓较 长 ,可增加一至二道焊筋 ,确保定位的准确与稳定。
( 4 )为了确保预埋螺栓不发生整体沉降和整体倾斜 ,还要用短钢筋将其与基础钢筋网架斜拉点焊 ,并在预埋螺栓底部对角点焊两根短钢筋 ,支撑于基 础垫层。
(
5
)
当
基础钢
筋
网
架
内
2.6 预埋螺栓的复核
( 1 )当各基础承台预埋螺栓安装完成后 , 用全 站仪在模具钢板上测设轴线交点 ,检查钢板刻痕交 点是否与测设轴线交点重合 ,如果存在误差 ,通过松 动扣件轻击轿杆微调模具 ,直至使之完全重合 。
如果偏差过大 ,应松开轿杆扣件及与基础钢筋网架的加固连接 ,重新进行调整。
( 2 )用钢尺检查各基础承台螺栓组之间的距离 是否符合设计要求 ,拉通线检查各基础螺栓组同一 排预埋螺栓是否直线排列 ,如有误差 ,重复前述的方 法进行纠正。
( 3)对纵向轴线较长的钢结构, 由于视觉和仪器的局限,可采取分段预埋及加密控制网的方法,并加强与已预埋螺栓的复核测量,确保控制精度符合要求。
