海尔线路板设计规范08.5.8
印制电路板设计规范工艺性要求
注：一般有以下几种：
1）一般采用喷锡铅合金工艺，锡层表面应该平整无露铜。一般单板锡层厚度不作规定，只要确保6个月内可焊性良好就可。
2）如果PCB上有细间距器件（如0.5mm间距的BGA）,或板厚≤0.8mm，可以考虑整板镀金工艺（薄金）（Ep.Ni5.Au0.05）。还有一种有机涂覆工艺(OrganicSolderabilityPreservative简称OSP)，由于还存在可焊期短、发粘和不耐焊等问题，暂时不宜选用。
片式元件。本标准特指片式电阻器、片式电容器、片式电感器等两引脚的表面组装元件。
PCB上用于定位的图形识别符号。丝印机、贴片机要靠它进行定位，没有它，无法进行生产。
孔壁沉积有金属层的孔。主要用于层间导电图形的电气连接。
是导电图形的一部分，可用来连接和焊接元器件。用来焊接元器件时又叫焊盘。
用于导线转接的金属化孔。也叫中继孔、过孔。
1
本标准规定了印制电路板（以下简称PCB）设计应遵守的基本工艺要求。
本标准适用于公司的PCB设计。
2
下面引用的企业标准，以网上发布的最新标准为有效版本。
IPC-SM-782Surface Mount Design and Land Pattern Standard
04.100.3印制电路板设计规范—生产可测性要求
4）对印制插头，一般镀硬金，即纯度为99.5%-99.7%含镍、钴的金合金。一般厚度为0.5~0.7μm,标注为：Ep.Ni5.Au0.5。
镀层厚度根据插拔次数确定，一般 0.5μm厚度可经受500次插拔，1μm厚度可经受1000次插拔。
d）阻焊剂
注： 按公司协议执行。
e）丝印字符
注：要求对一般涂敷绿色阻焊剂的板，采用白色永久性绝缘油墨；对全板喷锡板，建议采用黄色永久性绝缘油墨，以便看清字符。
浅析电路板设计规范
浅析电路板设计规范1. 引言电路板是电子设备中不可或缺的组成部分，它承载着电子元器件并通过电路连接这些元器件。
为了确保电路板的稳定性和可靠性，制定了一系列电路板设计规范。
本文将对电路板设计规范进行浅析，介绍其中的一些重要方面。
2. 尺寸和布局在电路板的设计中，尺寸和布局是至关重要的。
合理的布局可以提高电路板性能，减少电磁干扰和信号损失。
•尺寸：电路板的尺寸应根据实际应用进行规划，同时考虑到组件的大小和布局。
过小的电路板可能会导致布局拥挤，影响信号传输和热量分散。
过大的电路板则会浪费空间和材料。
•布局：电路板的布局需要考虑到信号传输路径的长度和阻抗匹配。
关键信号线的长度应尽可能相等，以避免信号失真。
同时，应通过合理的线宽和间距设计来匹配阻抗，提高信号完整性。
3. 线路走向和规则线路走向和规则是确保电路板正常工作的基础，包括信号线、电源线和地线等。
•信号线：信号线应尽可能直接和简短，避免环行和交叉。
对于高频信号，还需要考虑信号的阻抗匹配和最小径距要求。
•电源线和地线：电源线和地线应尽可能宽，以减小电阻和电压降。
同时，电源线和地线的路径应尽量平行，避免相互干扰。
•路径规则：不同类型的线路应按照一定规则进行布局，如模拟信号、数字信号和高频信号应分开布局，以避免相互干扰。
4. 焊盘和焊接焊盘和焊接是电路板连接电子元器件的重要环节，合理的设计可以提高焊接质量和可靠性。
•焊盘设计：焊盘的尺寸和形状应根据元器件的引脚进行规划。
焊盘的大小要能够容纳引脚，并且提供足够的焊接面积。
同时，焊盘的形状也需要考虑到焊接工艺，避免造成焊接难度和质量问题。
•焊接规则：合理的焊接规则可以确保焊接质量和可靠性。
例如，应避免焊盘之间的短路和焊盘与线路之间的断路。
对于表面贴装元件，还需要考虑到焊膏的使用和焊接温度控制。
5. EMI/EMC设计电磁干扰（EMI）和电磁兼容（EMC）是电路板设计中需要重点考虑的问题。
不合理的设计可能会导致电磁干扰和信号失真。

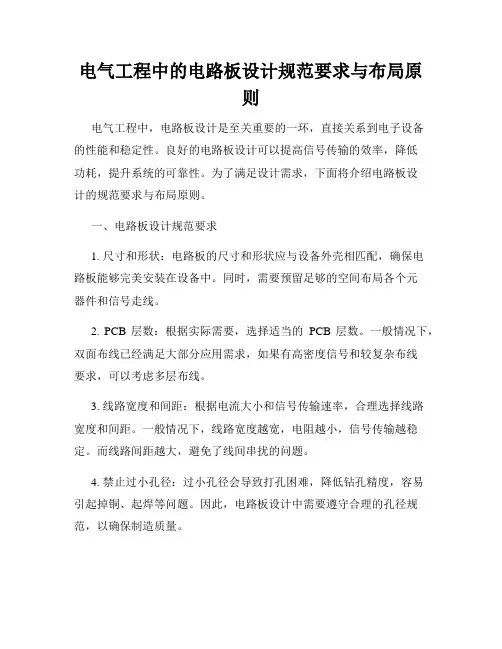

电气工程中的电路板设计规范要求与布局原则
电气工程中的电路板设计规范要求与布局原则电气工程中，电路板设计是至关重要的一环，直接关系到电子设备的性能和稳定性。
良好的电路板设计可以提高信号传输的效率，降低功耗，提升系统的可靠性。
为了满足设计需求，下面将介绍电路板设计的规范要求与布局原则。
一、电路板设计规范要求1. 尺寸和形状：电路板的尺寸和形状应与设备外壳相匹配，确保电路板能够完美安装在设备中。
同时，需要预留足够的空间布局各个元器件和信号走线。
2. PCB层数：根据实际需要，选择适当的PCB层数。
一般情况下，双面布线已经满足大部分应用需求，如果有高密度信号和较复杂布线要求，可以考虑多层布线。
3. 线路宽度和间距：根据电流大小和信号传输速率，合理选择线路宽度和间距。
一般情况下，线路宽度越宽，电阻越小，信号传输越稳定。
而线路间距越大，避免了线间串扰的问题。
4. 禁止过小孔径：过小孔径会导致打孔困难，降低钻孔精度，容易引起掉铜、起焊等问题。
因此，电路板设计中需要遵守合理的孔径规范，以确保制造质量。
5. 接地和屏蔽：合理的接地和屏蔽设计能够有效降低电磁干扰和噪音。
将信号地、电源地和机壳地分离，避免共地和回路间相互干扰。
对敏感信号进行屏蔽处理，提高系统的可靠性。
二、电路板布局原则1. 元器件布局：按照电路流程和信号路径的顺序，合理布置元器件。
将频率较高、噪音敏感的元器件远离信号走线和电源线，减少相互之间的干扰。
同时，遵循最短路径原则，减少信号传输路径的长度，降低传输损耗和延迟。
2. 供电和地引线：合理安排供电和地引线的布局，减少电流的回流路径，降低功耗和电磁干扰。
将供电和地引线尽量贴近元器件，减少回路的面积，提高系统的稳定性。
3. 信号走线：信号走线的布局应遵循最佳布线原则，避免交叉和环行。
对于差分信号，要保持两个信号线的长度一致，减少差异传输引起的相位失真。
对于高速信号，要避免尖角和突变，采取较圆滑的走线方式，减少信号反射和串扰。
4. 散热和散布：合理的散热设计可以提高电子元器件的工作效率和寿命。

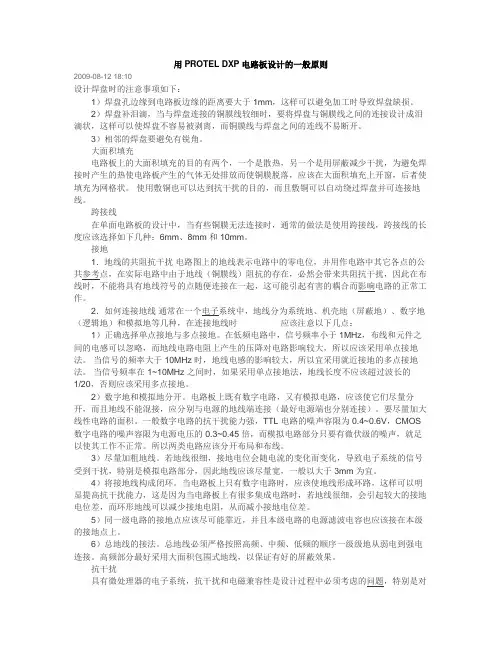

PCB设计规范(用PROTEL DXP电路板设计的一般原则)
用PROTEL DXP电路板设计的一般原则2009-08-12 18:10设计焊盘时的注意事项如下：1）焊盘孔边缘到电路板边缘的距离要大于 1mm，这样可以避免加工时导致焊盘缺损。
2）焊盘补泪滴，当与焊盘连接的铜膜线较细时，要将焊盘与铜膜线之间的连接设计成泪滴状，这样可以使焊盘不容易被剥离，而铜膜线与焊盘之间的连线不易断开。
3）相邻的焊盘要避免有锐角。
大面积填充电路板上的大面积填充的目的有两个，一个是散热，另一个是用屏蔽减少干扰，为避免焊接时产生的热使电路板产生的气体无处排放而使铜膜脱落，应该在大面积填充上开窗，后者使填充为网格状。
使用敷铜也可以达到抗干扰的目的，而且敷铜可以自动绕过焊盘并可连接地线。
跨接线在单面电路板的设计中，当有些铜膜无法连接时，通常的做法是使用跨接线，跨接线的长度应该选择如下几种：6mm、8mm 和 10mm。
接地1．地线的共阻抗干扰电路图上的地线表示电路中的零电位，并用作电路中其它各点的公共参考点，在实际电路中由于地线（铜膜线）阻抗的存在，必然会带来共阻抗干扰，因此在布线时，不能将具有地线符号的点随便连接在一起，这可能引起有害的耦合而影响电路的正常工作。
2．如何连接地线通常在一个电子系统中，地线分为系统地、机壳地（屏蔽地）、数字地（逻辑地）和模拟地等几种，在连接地线时应该注意以下几点：1）正确选择单点接地与多点接地。
在低频电路中，信号频率小于 1MHz，布线和元件之间的电感可以忽略，而地线电路电阻上产生的压降对电路影响较大，所以应该采用单点接地法。
当信号的频率大于 10MHz 时，地线电感的影响较大，所以宜采用就近接地的多点接地法。
当信号频率在 1~10MHz 之间时，如果采用单点接地法，地线长度不应该超过波长的1/20，否则应该采用多点接地。
2）数字地和模拟地分开。
电路板上既有数字电路，又有模拟电路，应该使它们尽量分开，而且地线不能混接，应分别与电源的地线端连接（最好电源端也分别连接）。
印制电路板设计规范完美版样本
印制电路板设计规范一、合用范畴该设计规范合用于惯用各种数字和模仿电路设计。
对于特殊规定，特别射频和特殊模仿电路设计需量行考虑。
应用设计软件为Protel99SE。
也合用于DXP Design软件或其她设计软件。
二、参照原则GB 4588.3—88 印制电路板设计和使用Q/DKBA—Y004—1999 华为公司内部印制电路板CAD工艺设计规范三、专业术语1.PCB（Print circuit Board）：印制电路板2.原理图（SCH图）：电路原理图，用来设计绘制，表达硬件电路之间各种器件之间连接关系图。
3.网络表（NetList表）：由原理图自动生成，用来表达器件电气连接关系文献。
四、规范目1.规范规定了公司PCB设计流程和设计原则，为后续PCB设计提供了设计参照根据。
2.提高PCB设计质量和设计效率，减小调试中浮现各种问题，增长电路设计稳定性。
3.提高了PCB设计管理系统性，增长了设计可读性，以及后续维护便捷性。
4.公司正在整体系统设计变革中，后续需要自主研发大量电路板，合理PCB设计流程和规范对于后续工作开展具备十分重要意义。
五、SCH图设计5.1 命名工作命名工作按照下表进行统一命名，以以便后续设计文档构成和网络表生成。
有些特殊器件，没有归类，可以依照需求选取其英文首字母作为统一命名。
表1 元器件命名表对于元器件功能详细描述，可以在Lib Ref中进行描述。
例如：元器件为按键，命名为U100，在Lib Ref中描述为KEY。
这样使得整个原理图更加清晰，功能明确。
5.2 封装拟定元器件封装选取宗旨是1. 惯用性。
选取惯用封装类型，不要选取同一款不惯用封装类型，以便元器件购买，价格也较有优势。
2. 拟定性。
封装拟定应当依照原理图上所标示封装尺寸检查确认，最佳是购买实物后确认封装。
3. 需要性。
封装拟定是依照实际需要拟定。
总体来说，贴片器件占空间小，但是价格贵，制板相似面积成本高，某些场合下不合用。

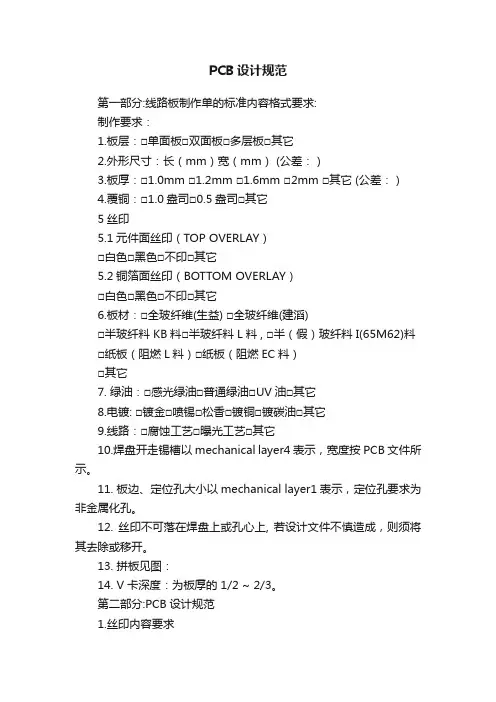

PCB设计规范
PCB设计规范第一部分:线路板制作单的标准内容格式要求:制作要求：1.板层：□单面板□双面板□多层板□其它2.外形尺寸：长（mm）宽（mm） (公差： )3.板厚：□1.0mm □1.2mm □1.6mm □2mm □其它 (公差： )4.覆铜：□1.0盎司□0.5盎司□其它5丝印5.1元件面丝印（TOP OVERLAY）□白色□黑色□不印□其它5.2铜箔面丝印（BOTTOM OVERLAY）□白色□黑色□不印□其它6.板材：□全玻纤维(生益) □全玻纤维(建滔)□半玻纤料 KB料□半玻纤料 L料, □半（假）玻纤料 I(65M62)料□纸板（阻燃L料）□纸板（阻燃EC料）□其它7. 绿油：□感光绿油□普通绿油□UV油□其它8.电镀: □镀金□喷锡□松香□镀铜□镀碳油□其它9.线路：□腐蚀工艺□曝光工艺□其它10.焊盘开走锡槽以mechanical layer4表示，宽度按PCB文件所示。
11. 板边、定位孔大小以mechanical layer1表示，定位孔要求为非金属化孔。
12. 丝印不可落在焊盘上或孔心上, 若设计文件不慎造成，则须将其去除或移开。
13. 拼板见图：14. V卡深度：为板厚的 1/2 ~ 2/3。
第二部分:PCB设计规范1.丝印内容要求字符：字符的方向一般选择两个方向：向上和向左；不可以有三个方向的字符。
字符不应落在焊盘上（包括单面焊盘）。
产品标识的丝印要求:机型-板类别-VER版本号日期年-月-日机型:为立项时产品机型;板类别:按照以下描述:PC-电源控制板P-电源板;C-控制板D-显示板K-按键板RY-继电器板T-检测板.版本号:从0.1开始往上升级,0.1,0.2,等等2．板边形状、大小与厚度原则上，印制电路板可为任意形状，但从生产工艺角度考虑，形状应尽量简单，一般为长宽比例不太悬殊的长方形，对于板面较大，容易产生变形的PCB,须用加强筋或边框进行加固。
为了便于生产、降低成本，应避免PCB外形尺寸公差过严。
PCB电路板PCB设计规范
PCB电路板PCB设计规范PCB设计规范二O一O年八月目录一．PCB设计的布局规范---------------------------3■布局设计原则-----------------------------------3■对布局设计的工艺要求------------------------------4 二．PCB设计的布线规范--------------------------15■布线设计原则----------------------------------15■对布线设计的工艺要求-----------------------------16 三．PCB设计的后处理规范-------------------------25■测试点的添加----------------------------------25■PCB板的标注---------------------------------27■加工数据文件的生成------------------------------31四．名词解释----------------------------------33■金属孔、非金属孔、导通孔、异形孔、装配孔--------------33■定位孔和光学定位点------------------------------33■负片（Negative）和正片（Positive）------------------33■回流焊（ReflowSoldering）和波峰焊（WaveSolder）-------34■PCB和PBA-----------------------------------34一．PCB设计的布局规范（一）布局设计原则1．距板边距离应大于5mm。
2．先放置与结构关系密切的元件，如接插件、开关、电源插座等。
3．优先摆放电路功能块的核心元件及体积较大的元器件，再以核心元件为中心摆放周围电路元器件。
线路板设计规范
线路板设计规范●线路板合拼板原则1、拼板尽量以机型为单位，一套单面板拼成一大板，一套多层板也拼成一大板。
2、线路板四周（一般考虑波峰链爪夹持的两边即可）设计宽度为3mm的工艺夹持边，在工艺夹持边内不应有任何焊盘和器件,如若确实因板面尺寸受限制，不能满足以上要求，或采用的是组装方式，可采取四周加边框的制作方法，留出工艺夹持边，待焊接完成后，手工掰除边框。
合拼板要求不影响器件安装，拆板时不易拆断铜箔走线，合拼板尺寸最小不小于150Ⅹ80mm，最大不大于330Ⅹ250mm，根据自插机台的现状，合拼板最大的长度可适当放宽，不局限在330mm，但一旦合拼板过长，直接将导致线路板波峰变形；3、合拼后的线路板边缘有缺口，且需首先送入机插轨道，需要增加附加板，避免线路板送入轨道时卡断，附加板与线路板缺口边衔接方式用邮票孔。
●线路板定位孔考虑印板工艺边3mm和工艺孔8mm范围内区禁止排放器件（补焊件除外），印板工艺孔如下图要求所示。
注：AB两个孔孔径为Φ4，单位为mm。
●线路板焊盘及波峰考虑1、多层线路板安装孔建议只在正面加焊盘，不需要使用金属化孔，可避免波峰后安装孔锡封，单面板和多层板的安装孔焊盘形状建议为右图样式；2、在线路板增加波峰方向的箭头丝印，波峰方向与焊盘开槽方向的关系如图6。
同一板上或同一并板上的焊盘开槽方向要保持一致。
3、开槽焊盘有：接线位、荧光屏管脚、安装孔及一些因拼板后空间限制或凸出线路板边缘的器件；4、正面贴片元件引脚焊盘可以短一些；相反，背面焊盘长度可以适当长一些，或使用半圆型焊盘，以改善焊接质量；5、避免大面积连体裸露铜箔线路存在，如确需可用绿油进行间隔，避免拉尖焊点出现；6、加ICT(在线测试)点：各单面板、多层板，原则上在每一线路上都要加单独的测试点测试点焊盘＞1.0mm，两测试点中心距＞2.5mm。
7、另外为了提高补焊工作效率，建议在插座、接线位外增加一个吃锡焊盘，如下图8、贴片集成厚度较薄的，引脚向内弯曲的，尽量设计在线路板正面（仅限多层线路板），如设计在背面，波峰后引脚碰焊严重，不好补焊，且在插件过程，部分贴片集成会脱离胶点与线路板；同样，贴片排阻尽量不设计在线路板背面，以免虚焊或脱落。
