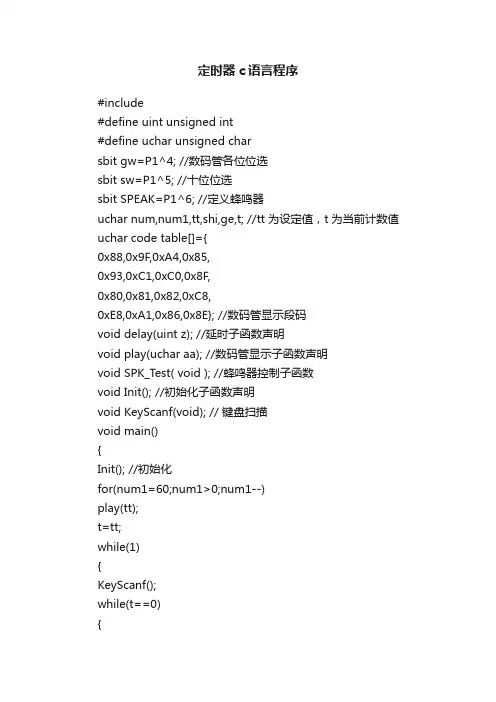

定时器c语言程序
定时器c语言程序#include#define uint unsigned int#define uchar unsigned charsbit gw=P1^4; //数码管各位位选sbit sw=P1^5; //十位位选sbit SPEAK=P1^6; //定义蜂鸣器uchar num,num1,tt,shi,ge,t; //tt为设定值，t为当前计数值uchar code table[]={0x88,0x9F,0xA4,0x85,0x93,0xC1,0xC0,0x8F,0x80,0x81,0x82,0xC8,0xE8,0xA1,0x86,0x8E}; //数码管显示段码void delay(uint z); //延时子函数声明void play(uchar aa); //数码管显示子函数声明void SPK_T est( void ); //蜂鸣器控制子函数void Init(); //初始化子函数声明void KeyScanf(void); // 键盘扫描void main(){Init(); //初始化for(num1=60;num1>0;num1--)play(tt);t=tt;while(1){KeyScanf();while(t==0){TR0=0; //定时时间到停止定时器工作SPK_T est();t=60;break;}play(t); //显示当前剩余定时时间}}/********************************************************** *名称：void Init()*功能：初始化定时器0等***********************************************************/ void Init(){EA=1; //开总中断ET0=1; //开定时器0中断tt=60; //设定默认定时时间（一分钟）num=20;TMOD=0x01; //设置定时器0为工作方式1TH0=(65536-50000)/256; //定时器0设定50ms定时初值TL0=(65536-50000)%256;SPEAK=0;}/*******************************************函数名：按键扫描描述：*******************************************/void KeyScanf(void){if((P1&0x0f)!=0x0f) //检查按键{delay(20);if((P1&0x0f)!=0x0f) //检查按键{delay(20);if(!(P1&0x01))while(1){ TR0=0;play(tt);if(!(P1&0x02)){tt++;play(tt);}else if(!(P1&0x04)){tt--;play(tt);}if(!(P1&0x08)){TR0=1;t=tt;break;}}if((TR0==1)&&(!(P1&0x08))) {if(!(P1&0x08)){TR0=0; //停止delay(20);}}if((TR0==0)&&(!(P1&0x08))){{TR0=1; //启动delay(20);}}}}}/************************************************************** *名称: Delay_NS()*功能: 长软件1ms延时*************************************************************** /void delay(uint ms){uchar i;while(ms--) //ms毫秒软件延时{for(i = 63;i > 1;i--);}}/************************************************************函数名称：定时器0中断服务子程序功能：重装初并重启定时器值，定时中断满20次（1s），计数减1************************************************************/ void time0() interrupt 1 //定时器0中断子函数{if(num>0){num--;}else if(num==0){t--;num=20;}TH0=(65536-50000)/256; //重装定时器初值TL0=(65536-50000)%256;ET0=1;TR0=1; //重新启动T0}/************************************************************** *名称: void play(uchar)*功能: LED数码管显示0-F字符,同时控制2个数码管显示对应的十六进制数*************************************************************** /void play(uchar aa) //数码管显示子函数{shi=aa/10;ge=aa%10;P0=table[ge];gw=0;delay(20); // 延时显示gw=1;P0=table[shi];sw=0;delay(20); // 延时显示sw=1;}/******************************************* 函数名：SPK_test()描述：蜂鸣器控制*******************************************/ void SPK_T est( void ){unsigned int i = 0;unsigned char j,k,m = 34;for(j = 0;j < 8;j ++){m -=1;for(i = 0;i < 2000;i ++ ){SPEAK = ~SPEAK;for(k = m;k > 1;k--);}delay(15);}SPEAK =0;}。

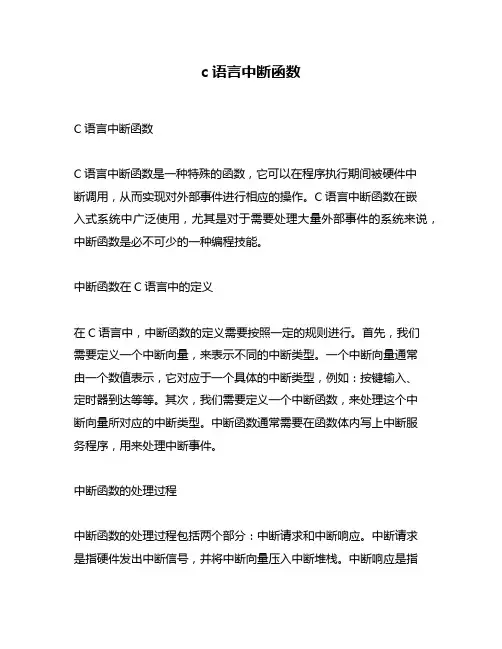

c语言中断函数
c语言中断函数
C语言中断函数
C语言中断函数是一种特殊的函数，它可以在程序执行期间被硬件中
断调用，从而实现对外部事件进行相应的操作。
C语言中断函数在嵌
入式系统中广泛使用，尤其是对于需要处理大量外部事件的系统来说，中断函数是必不可少的一种编程技能。
中断函数在C语言中的定义
在C语言中，中断函数的定义需要按照一定的规则进行。
首先，我们
需要定义一个中断向量，来表示不同的中断类型。
一个中断向量通常
由一个数值表示，它对应于一个具体的中断类型，例如：按键输入、
定时器到达等等。
其次，我们需要定义一个中断函数，来处理这个中
断向量所对应的中断类型。
中断函数通常需要在函数体内写上中断服
务程序，用来处理中断事件。
中断函数的处理过程
中断函数的处理过程包括两个部分：中断请求和中断响应。
中断请求
是指硬件发出中断信号，并将中断向量压入中断堆栈。
中断响应是指
在中断请求时，将中断向量从中断堆栈中取出，并将控制转移到对应的中断函数。
中断函数的注意事项
在编写中断函数时，需要注意以下几个问题：
1. 中断函数需要尽快完成中断事件的处理，因为中断请求可能会源源不断地到来。
2. 中断函数不能包含过多的计算量，否则会影响系统的正常运行。
3. 在中断函数中，需要关闭一些不必要的中断请求，以免产生干扰。
总体来说，中断函数是一种非常重要的编程技能，在编写嵌入式系统程序时十分常见。
掌握好中断函数的定义、处理过程和注意事项等方面的知识，可以使你更加高效地编写嵌入式系统程序。
c51单片机c语言常用指令 -回复
c51单片机c语言常用指令-回复C51单片机C语言常用指令导语：C51单片机是一种非常常用的微控制器，它广泛应用于许多嵌入式系统和电子设备中。
在单片机的开发过程中，C语言是一种非常常用的编程语言。
本文将介绍C51单片机常用的指令，帮助读者了解这些指令的功能和使用方法。
第一部分：常用的I/O口控制指令I/O口控制指令是C51单片机中非常重要的一部分，因为它们用于控制单片机与外部设备之间的数据交互。
以下是一些常用的I/O口控制指令：- P0：将P0口设置为输入或输出，可以用于与外部设备进行数据通信。
- P1：将P1口设置为输入或输出，可以用于与外部设备进行数据通信。
- P2：将P2口设置为输入或输出，可以用于与外部设备进行数据通信。
- P3：将P3口设置为输入或输出，可以用于与外部设备进行数据通信。
第二部分：常用的中断控制指令中断是C51单片机中实现实时响应的重要机制之一。
以下是一些常用的中断控制指令：- EA：使能所有中断。
- EX0：外部中断0的控制指令，用于外部设备产生中断信号。
- EX1：外部中断1的控制指令，用于外部设备产生中断信号。
- IT0：外部中断0的触发方式，可以设置为电平触发或边沿触发。
- IT1：外部中断1的触发方式，可以设置为电平触发或边沿触发。
第三部分：常用的定时器控制指令定时器是C51单片机中实现时间计数和定时任务的重要模块。
以下是一些常用的定时器控制指令：- TMOD：设置定时器模式，可以选择定时器0/1的工作模式。
- TL0、TL1：定时器0/1的低8位计数器，用于保存定时值的低8位。
- TH0、TH1：定时器0/1的高8位计数器，用于保存定时值的高8位。
- TR0、TR1：定时器0/1的运行控制位，用于启动和停止计时器。
- TF0、TF1：定时器0/1的溢出标志位，用于判断定时器是否溢出。
第四部分：常用的串口通信指令串口通信是C51单片机中常用的通信方式之一，用于与其他设备进行数据交互。
c51定时中断实验报告
c51定时中断实验报告本文介绍的是C51定时中断实验，利用这个实验可以更好地理解C51的定时器与中断模块，进一步熟悉C语言的使用。
一、实验目的1.掌握C51单片机的定时器模块和中断模块。
2.熟悉定时器与中断的工作原理。
3.掌握利用中断实现定时功能的方法。
4.掌握如何调试程序，发现和解决程序问题。
二、实验装置硬件：STC89C52微控制器、电源、电路板、电路元件等。
软件：Keil C51集成开发环境。
三、实验原理1.定时器模块C51单片机中的定时器模块包含了3种不同的工作方式：工作模式0、模式1和模式2。
这些工作模式拥有不同的计数器范围和计数方式。
在本实验中，将使用工作模式1，因为它适用于大多数定时需求，并且易于编写程序。
工作模式1基本特点如下：（1）Timer1用两个8位计数器（TH1和TL1）组成，当一个计数器溢出时（从FFH计数到00H），计数值自动重装，同时中断请求位TF1被设置。
（2）计数器TH1可以初始值，TL1需要重新初始计数。
（3）Timer1的计数时钟来源可以是外部时钟源或内部时钟源，一般选择内部时钟源。
（4）TH开头的寄存器和TL开头的寄存器合起来组成16位的Timer1计数器，这个计数器的数值大小为TH1-TH1。
（5）x表示H或L。
用C语言对Timer1进行编程，首先需要完成以下配置：TMOD |= 0x10; // 定时器模式选择，使用模式1，TH0和TL0为一组计数器TH1 = (65536 - 50000) / 256; // 定时器初值设置ET1 = 1; // 打开定时器中断其中，TMOD是用来选择定时器工作模式，可以用对应的数值进行配置；TH1和TL1需要根据需要设置计数器初始值，该初值的计算公式为：计数初值 = (65536 - 计数时间/12)。
ET1为定时器1允许中断的位，EA为总中断允许位，TR1为定时器1工作使能位。
2.中断模块中断是一种实时响应外部事件处理的技术手段，当特定的硬件事件发生时，CPU自动调出相应的中断处理程序来响应事件，处理程序完成任务后返回继续程序运行，从而提高了CPU的效率。
定时器中断程序设计实验
定时器中断程序设计实验定时器中断程序设计实验简介定时器中断是嵌入式系统中的常见应用之一，通过配置定时器的相关寄存器，可以定时产生中断信号，从而实现定时功能。
本文档将介绍定时器中断的基本概念和在实验中如何设计和实现定时器中断程序。
一、定时器中断的概念定时器中断是通过硬件定时器产生的中断信号，可以用于在嵌入式系统中实现定时功能。
定时器中断的原理是定时器内部的计数器自动递增，并在计数到一个特定值时产生中断信号。
通过配置定时器的相关寄存器，可以设置定时器的计数范围、计数速度和中断触发条件等参数。
二、定时器中断的实验设计步骤以下是一个基本的定时器中断程序设计实验的步骤：1. 确定定时器的类型和工作模式根据实际需求和硬件平台的支持情况，选择合适的定时器类型和工作模式。
常见的定时器类型包括定时器/计数器和看门狗定时器，常见的工作模式包括定时模式和计数模式。
2. 配置定时器的相关寄存器根据定时器的类型和工作模式，配置定时器的相关寄存器。
主要包括计数范围、计数速度和中断触发条件等参数的设置。
3. 初始化中断控制器如果使用的嵌入式系统具有中断控制器，需要初始化中断控制器，并使能相应的中断通道。
4. 编写中断服务程序通过注册中断处理函数，并在其中编写中断服务程序。
中断服务程序主要包括对中断标志位的清除、中断处理、中断函数返回等操作。
5. 启动定时器配置完成后，启动定时器开始计数。
定时器将根据配置的参数自动递增，并在计数到设定的特定值时产生中断信号。
6. 整合定时器中断功能到主程序在主程序中，可以使用定时器中断提供的功能来实现定时任务。
可以通过在中断服务程序中设置标志位，并在主循环中检测该标志位来执行相应的任务。
三、实验注意事项在设计和实现定时器中断程序时，需要注意以下事项：1. 根据实际需求进行定时器的配置，确保定时器的参数设置合理。
2. 在中断服务程序中应尽量减少对全局变量和共享资源的访问，以避免竞态条件和数据不一致等问题的发生。
定时器中断C语言程序
方式 0 为 13 位的 T/C,由 TH 的高 8 位,TL 的低 5 位的计数值,满计数值 213,但启动前可以预置 计数初值. 若 T/C 开中断(ET=1)且 CPU 开中断(EA=1)时,则定时器/计数器溢出时,CPU 转向中断服务程序 时,且 TF 白动清 0. 2. 方式 1: 当 TMOD 中 MlM0=01 时,T/C 工作在方式 1; 方式 1 与方式 0 基本相同.唯一区别在于计数寄存器的位数是 16 位的,由 TH 和 TL 寄存器各提 供 8 位,满计数值为 216.
6 有串行接口与计算机连接; 7 设置 8 位二进制的地址,地址范围可表示为 0~255; 8 外接 EEPROM. 定时器/计数器(T/C) 8051 系列单片机至少有两个 16 位内部定时器/计数器,8052 有三个定时器/计数器,其中有两 个是基本定时器/计数器是定时器/计数器.它们既可以编程为定时器使用,也可以编程为计数 器使用. 若是计数内部晶振驱动时钟,它是定时器;若是计数,8051 的输入管脚的脉冲信号,它是计数器. 当 T/C 工作在定时器时,对振荡源 12 分频的脉冲计数,即每个机器周期计数值加 1,计数率 =1/12f osc.例当晶振为 12MHz 时,计数率=1000kHz,即每 1μs 计数值加 1. 当 T/C 工作在计数器时,计数脉冲来自外部脉冲输入管脚 T0(P3.4)或 T1(P3.5),当 T0 或 T1 脚上 负跳变时计数值加 1.识别管脚上的负跳变需两个机器周期,即 24 个振荡周期.所以 T0 或 T1 脚输入的可计数外部脉冲的最高频率为 1/24fosc,当晶振为 12MHZ 时,最高计数率为 500kHz, 高于此频率将计数出错. 一,与 T/C 有关的 SFR 1,计数寄存器 Th 和 TL T/C 是 16 位的,计数寄存器由 TH 高 8 位和 TL 低 8 位构成. 在特殊功能寄存器(SFR) 中, 对应 T/C0 为 TH0 和 TL0; 对应 T/C1 为 TH1 和 TL1. 定时器/计数器的初始值通过 TH1/TH0 和 TL1/TL0 设置. 2,定时器/计数器控制寄存器 TCON 前面已介绍. 二,与 T/C 有关的 SFR 3,T/C 的方式控制寄存器 TMOD . C/T:计数器或定时器选择位; 1→为计数器;0→为定时器. . GATE :门控信号; 1 → T/C 的启动受到双重控制,即要求 TR0/TR1 和 INT0/INT1 同时为高; 0 → T/C 的启动仅受 TR0 或 TR1 控制. GATE C/T M1 M0 GATE C/T M1 M0 D7 D6 D5 D4 D3 D2 D1 D0 T/C1 T/C0 三,四种工作方式 M1 M0 方式 功 能 0 0 0 13 位定时器/计数器,TL 是低 5 位,TH 是高 8 位 0 1 1 16 位定时器/计数器 1 0 2 常数自动重装的 8 位定时器/计数器 1 1 3 仅用于 T/C0,是两个 8 位定时器/计数器 利用定时器编写时钟程序. 四,T/C 工作方式的说明 1. 方式 0: 当 TMOD 中 MlM0=00 时,T/C 工作在方式 0;
嵌入式系统实验——定时器代码
#define LED_CS2(*((volatile unsigned short *)(0x10300000)))
#define LED_CS3(*((volatile unsigned short *)(0x10400000)))
#define LED_CS4(*((volatile unsigned short *)(0x10500000)))
{
LED_CS4=NUM;
a4=NUM/1000;
a3=(NUM%1000)/100;
a2=(NUM%100)/10;
a1=NUM%10;
LED_CS2 = a[a4]+(a[a3]<<8); //
LED_CS3 = a[a2]+(a[a1]<<8); //
if (NUM==9999)
{NUM=0;}
//Delay(10);
break;
case 0x02:
OIER = 0x02;//pause time
break;
case 0x04:
NUM= 0x00;//clear time
LED_CS2 =0x4040;
LED_CS3 = 0x4040;
break;
default : break;
}
}
}
#defineOSMR1(*(volatile unsigned long *)(0x40a00004))
#defineOSMR2(*(volatile unsigned long *)(0x40a00008))
#defineOSMR3(*(volatile unsigned long *)(0x40a0000c))
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
定时器基本功能实验（定时器中断）
1.实验内容
使用定时器0 实现1 秒定时，控制蜂鸣器蜂鸣。
采用中断方式实现定时控制。
备注：EasyARM2131实验板上的系统时钟默认为11.0592MHz；系统中已定义了符号常量Fpclk = 11059200 ；
2.实验步骤
①启动ADS 1.2，使用ARM Executable Image for lpc2131工程模板建立一个工程
TimeOut_C。
②在user 组中的main.c 中编写主程序代码。
③主程序中使用IRQEnable( )使能IRQ 中断。
④选用DebugInExram 生成目标，然后编译连接工程。
⑤将LPC2131实验板上的Beep跳线短接到P0.7。
⑥选择【Project】->【Debug】，启动AXD 进行JTAG 仿真调试。
⑦全速运行程序，蜂鸣器会响一秒，停一秒，然后再响一秒……依次循环。
3.实验参考程序
程序清单错误!文档中没有指定样式的文字。
-1 定时器实验参考程序
#include "config.h"
#define BEEP 1 << 7 /* P0.7控制BEEP，低电平蜂鸣 */
/***************************************************************************************** ** 函数名称：IRQ_Timer0()
** 函数功能：定时器0中断服务程序，取反LED9控制口。
** 入口参数：无
** 出口参数：无
****************************************************************************************** */
void __irq IRQ_Timer0 (void)
{
if ((IO0SET & BEEP) == 0)
IO0SET = BEEP; /* 关闭BEEP */
else
IO0CLR = BEEP;
T0IR = 0x01; /* 清除中断标志*/
VICVectAddr = 0x00; /* 通知VIC中断处理结束*/
}
/*
*****************************************************************************************
** 函数名称：main()
** 函数功能：使用定时器实现1秒钟定时，控制LED9闪烁。
中断方式。
** 调试说明：需要将跳线JP11连接BEEP。
***************************************************************************************** */
int main (void)
{
PINSEL1 = 0x00000000; /* 设置管脚连接GPIO */
IO0DIR = BEEP; /* 设置BEEP控制口输出*/
IRQEnable(); /* IRQ中断使能*/
/* 定时器0初始化*/
T0TC = 0; /* 定时器设置为0 */
T0PR = 0; /* 时钟不分频*/
T0MCR = 0x03; /* 设置T0MR0匹配后复位T0TC，并产生中断标志*/
T0MR0 = Fpclk; /* 1秒钟定时；系统中已定义Fpclk = 11059200 */
T0TCR = 0x01; /* 启动定时器*/
/* 设置定时器0中断IRQ */
VICIntSelect = 0x00; /* 所有中断通道设置为IRQ中断*/
VICVectCntl0 = 0x20 | 0x04; /* 设置定时器0中断通道分配最高优先级*/
VICVectAddr0 = (uint32)IRQ_Timer0; /* 设置中断服务程序地址*/
VICIntEnable = 1 << 0x04; /* 使能定时器0中断*/
while (1);
return 0;
}。
