交通灯课程设计
目录1、课程设计目的 (2)2、课程设计题目及要求 (2)3、课程设计任务及工作量的要求 (2)4、设计总思路（对总电路图分析） (3)5、连接模块的设计 (6)6、各计数功能实现及仿真分析 (7)7、课程设计体会 (10)8、主要参考文献 (10)简易交通信号灯1．课程设计目的本课程是学完《数字电子技术》课程之后，让学生综合运用数字电子技术知识，进行小型数字电子系统的设计、安装和调测，以加深对数字电子电路基本知识的理解，对教材内容有一个系统的全面的认识。
并通过课程设计，了解数字电子系统的基本结构和简单的设计方法。
在课程试验的基础上，进一步提高综合应用知识、分析解决问题的能力，达到将理论知识和电子技术实践初步结合的目的。
2．课程设计题目及要求一、设计题目：简易交通信号灯二、基本要求：（1）根据基本框图，理解电路工作原理，画出电路图。
（2）简易交通信号灯：采用CPLD设计，要求正确设计源文件，通过仿真测试，下载到芯片中，能在实验箱上正确显示信号的转换和正确显示信号灯颜色和时间。
（3）理解电路原理，能准确回答1～2个问题。
（4）根据要求认真撰写课程设计报告，说明自己的心得和体会。
3．课程设计任务及工作量的要求〔包括课程设计计算说明书、图纸、实物样品等要求〕一、课程设计任务“简易交通信号灯”主要由计数器，译码器，显示器和控制电路等部分组成，要求东西道路亮红灯60秒时，南北道路亮绿灯55秒，黄灯亮5秒。
然后东西与南北道路交换信号。
如此重循环，实现交通道路十字路口的交通信号控制。
要求时间显示为倒计时显示。
采用CPLD设计,要求采用层次化设计，各模块电路应分别通过仿真测试，记录仿真波形。
主要任务包括：（1）学习用典型数字电路组成数字小系统的基本设计方法，具备初步规划设计的能力。
学会查阅技术资料和手册，学习利用互联网查找资料，合理选用方案、电路和器件（2）学习用CPLD设计小型数字系统的方法，掌握MAXplusII软件的使用。
掌握层次化设计方法，掌握设计的仿真、测试和下载。
（3）提高综合运用所学的理论知识独立分析和解决问题的能力。
（4）撰写规范的设计总结报告，培养严谨的作风和科学的态度。
二、工作量要求（1）选定设计课题，下达课程设计任务书1份，认真阅读并理解。
（2）理解电路原理，学会查阅技术资料和手册，独立完成书面设计1份。
（3）完成电路的设计与调试（4）经教师检查、验收后，能准确回答1～2题相关提问（5）根据要求认真撰写课程设计报告1份4、设计总思路（对总连接图分析）要求东西道路亮红灯60秒时，南北道路亮绿灯55秒，黄灯亮5秒。
然后东西与南北道路交换信号。
如此重循环，实现交通道路十字路口的交通信号控制。
分析可知，东西方向的红绿灯是一样的，南北方向的红绿灯也是一样的，而当东西方向的红灯亮时，只有南北方向先绿灯亮，再黄灯亮；当南北方向的红灯亮时，只有东西方向的先亮绿灯，再黄灯亮。
由此可知不同状态的灯一共有六种。
则假设前六十秒是东西方向红灯亮，后六十秒是南北方向的红灯亮。
周期为一百二十秒。
设东西方向的灯为y1.南北方向的灯为y2。
前六十秒，红2y 亮，黄绿，1y 1y 亮；后六十秒，红1y 亮，黄绿，2y 2y 亮。
周期循环。
（即图中的实现相对应，图中的虚线相对应）由一个器件控制，使得电路输出周期为一百二十的方波信号控制最终输出的电路，当处于前半周期时，使能端输出六十秒，这六十秒控制一个红灯及绿灯与黄灯亮，另三个灯不亮；后半周期时，使能端再输出六十秒，前六十秒控制的电路不用，再次显示一个红绿黄灯。
下图中第一个GRL 的作用是限定两个固定长度为六十秒，用来分别连接两个GRL ；右上角的GRL 的作用是用来输出控制东西方向道路上的红灯和南北方向道路上的绿灯和黄灯；输出六十计数器，五十五计数器和五计数器的使能，能在输入脉冲CP 的时候在60s 固定时间分别输出五十五，五和六十秒。
在接入六十进制，五十五进制，和五进制计数器后，连接数码管，数码管就能在规定时间输出相应的值。
右下角的GRL 在延时60s 后起作用用来输出控制一条道路上的红灯和另一条道路上的绿灯和黄灯,原理同右上角的GRL 。
又由于已经固定各计数器工作的时间，我设计的是在同一方向上的红灯显示的数从60显示到1，让它在变为0的一瞬间绿灯亮起显示的数从55变为1，再在此同时黄灯亮起，从5变为1，再跳变到红灯依次变化。
则按此分析可得实际中从GRL 出去的CP 端和EN 使能端分别接六十一进制计数器，五十六进制计数器和六进制计数器。
由于使能端的控制，当各计数器输出变为一的时候就不会再延时一秒，直接变为零后不动。
等待下一个状态的出现。
每六十秒转换一次。
总连接如下图1所示：输出的波形符合设计的要求，输出波形如图2所示：黄绿红⋅⋅⋅2y 22y y红1y 红1y 红1y 红1y 绿1y 黄1y黄绿红⋅⋅⋅2y 22y y图1如上图2所示，第一幅图为波形输出的前四十秒波形，第二幅图输出为四十秒到八十秒的波形，第三幅图输出为八十到一百二十的波形，符合设计要求，在输出六十秒红灯的时候输出绿灯五十五秒黄灯五秒，同时显示灯的开与都符合要求。
5、连接模块设计GRL是整个设计中最核心的部位，它是用来控制输出一条道路上的红灯六十秒和另一条道路上的绿灯五十五秒和黄灯五秒的使能EN，和脉冲CP。
首先由一个六十进制确定时间为六十的间隔，反一个相作为六十进制的使能端；当六十进制减计数器减到数字四时，即还有五秒的时候，用T触发器产生一个从倒数第五个数开始的一个高电位，当与六十高电位相与输出五进制的使能；用T触发器产生一个从倒数第五个数开始的一个高电位，再反相并与六十高电位相与，得到五十五进制的使能。
连接如图3所示：图36、各计数功能实现及仿真分析一、六十进制减计数器连接图74168是十进制计数器，U/DN接地指的是减计数器，左边的74168是个位，右边的74168是十位，以同步级联的方式级联在一起组成减计数器，LK接输入脉冲，当左边计数器计数到零的时候触发右边的计数器进行减计数，当两个计数器同时计数到零的时候触发LDN置数，N=59。
同步置数，则下图4所示为六十进制计数器。
图5所示为六十进制计数器的输出波形。
上层图为0到30s的波形，下层是30到60s 的波形，波形输出以六十计数为周期。
图4六十进制计数器的输出波形：二、六进制减计数器连接图U/DN 接地指的是减计数器；CLK 接输入脉冲，当计数器减到零，TCN 减到零触发LDN 置数，由于74168是十进制计数器，N=5同步置数，则上图6所示为六进制计数器。
图7所示为六进制计数器的输出波形。
以六为周期循环。
三、五十六进制减计数器连接图图6 图7图8是十位，以同步级联的方式级联在一起组成减计数器，LK 接输入脉冲，当左边计数器计数到零的时候触发右边的计数器进行减计数，当两个计数器同时计数到零的时候触发LDN 置数，N=55。
同步置数，则下图8所示为五十六进制计数器。
图9所示为五十六进制计数器的输出波形。
上层图为0到30s 的波形，下层是30到60s 的波形，波形输出以五十六为周期。
四、六十一进制减计数器连接图图9图10是十位，以同步级联的方式级联在一起组成减计数器，LK接输入脉冲，当左边计数器计数到零的时候触发右边的计数器进行减计数，当两个计数器同时计数到零的时候触发LDN置数，N=60。
同步置数，则下图10所示为六十一进制计数器。
图11所示为六十一进制计数器的输出波形。
上层图为0到30s的波形，下层是30到60s的波形，波形输出以六十一为周期。
图11在各功能实现以后将它们分别接入所需输出或使用的地方，完成简易交通灯的实现。
7、课程设计体会一周的课程设计结束了，这一周对于我来说收获真的不少。
简易交通灯，这个我一看就被吸引了的课题，让我下定决心一定要好好做好这一次的设计。
课程设计周开始前，老师给了我们原理图，和设计的每一个步骤。
一开始有点小失落，因为如果将一切步骤都完全设计好给我们，就显得这周过的会多么的没意思，和不正式。
所以我决定自己设计和完成，在这个过程中，真的有太多太多的压力，面对同学们都差不多全部设计完成，和自己的怎么也调试不出来，好几次都想放弃。
但是面对自己的那么多投入已经付出，怎么可能就这么轻易放弃呢？看着自己画的那么多原理图和设计思想图，想想自己每天熬夜在自己电脑上改来改去，想想在设计过程中每一次面对困难又解决的快乐……不管会是怎么样的结果，至少自己真正努力过，就不会有遗憾，一周，我一直抱着这样的信念坚持到最后一刻。
一周的课程设计结束了，回想起来，自己的收获真的不少，努力总会有收获，这是永远都不变的道理。
我想我自己在以后的生活中就算再遇到再大的困难，想想这一次的经历，自己也会多一点坚持的勇气和决心。
设计结束了，我发现我也更加喜欢数电了，我会好好努力把这一课程学的更好。
8、主要参考文献（1）许小军《数字电子技术实验与课程设计指导》东南大学出版社，2007年（2）毕满清《电子技术实验与课程设计》（第3版）机械工业出版社，2005年（3）杨志忠《数字电子技术基础》（第2版）高等教育出版社，2009年。
交通灯课程设计
交通灯 课程设计一、课程目标知识目标：1. 学生能理解交通灯的基本结构及其在交通管理中的作用。
2. 学生能掌握交通灯变化的规律，了解红绿灯间隔时间的设计原则。
3. 学生能运用基本的物理知识，解释交通灯电路的工作原理。
技能目标：1. 学生能够运用所学知识，设计简单的交通灯控制电路。
2. 学生能够通过小组合作，分析并解决交通灯设置中可能遇到的问题。
3. 学生能够运用数学知识，计算交通灯变化对交通流量的影响。
情感态度价值观目标：1. 学生能够认识到交通灯在维护交通秩序、保障人民生命安全中的重要性，增强遵守交通规则的意识。
2. 学生在小组合作中培养团队协作精神，学会倾听、尊重他人意见。
3. 学生能够关注生活中的交通问题，激发对科学技术的兴趣，培养创新意识。
本课程针对小学高年级学生，结合生活实际，以交通灯为主题，通过知识讲解、实践操作和小组讨论等形式，帮助学生掌握基本的交通知识和物理原理。
课程注重培养学生的实际操作能力、问题解决能力和团队合作精神，提高学生的交通安全意识和社会责任感。
在教学过程中，教师需关注学生的个体差异，因材施教，确保课程目标的实现。
二、教学内容1. 交通灯的基本知识：介绍交通灯的起源、发展及其在现代社会的作用，使学生了解交通灯的重要性。
- 教材章节：第一章第二节《现代交通管理工具的认识》2. 交通灯的结构与原理：讲解交通灯的组成、工作原理，引导学生探索交通灯的科学奥秘。
- 教材章节：第二章第一节《简单电路的原理与应用》3. 交通灯的控制电路设计：教授基本的电路知识，指导学生设计简单的交通灯控制电路。
- 教材章节：第二章第三节《电路的设计与应用》4. 交通灯的设置与优化：分析交通灯设置对交通流量的影响，讨论如何优化交通灯设置。
- 教材章节：第三章第二节《生活中的数学问题》5. 实践活动：组织学生进行小组合作，设计并制作交通灯模型，解决实际交通问题。
- 教材章节：第四章《综合实践活动》6. 交通灯与交通安全：强调遵守交通规则的重要性，提高学生的交通安全意识。
交通灯课程设计8
交通灯课程设计8一、引言交通灯是城市交通管理中的重要设施，其合理设置和科学运行直接影响着交通流畅和交通安全。
本文档将针对交通灯课程设计进行详细的讲解和说明。
通过对交通灯的原理和设计要求的分析，帮助读者掌握交通信号灯设计的基本知识和方法。
二、交通灯原理交通灯由若干个信号灯组成，根据交通流量和时间来控制交通的进行。
主要由红色、黄色和绿色三个灯组成，分别代表停止、准备和行进的信号。
•红灯：表示停止，车辆必须停车等待；•黄灯：表示准备，车辆可以继续前进，但应注意交通安全；•绿灯：表示行进，车辆可以正常通行。
交通灯通过不同的信号组合来指示车辆和行人何时可以前进或停止，以保证交通的有序进行。
三、交通灯设计要求1. 灯泡亮度和颜色交通灯的灯泡亮度和颜色是交通信号灯设计中的重要考虑因素。
灯泡的亮度应适中，太亮可能对驾驶员产生刺眼的影响，太暗则容易造成信息传递不清。
传统的交通灯灯泡使用的是白炽灯泡，而现代交通灯多采用LED灯泡，其亮度高且能耗较低。
交通灯的颜色应分别为红色、黄色和绿色，以区分不同的交通状态。
2. 信号切换时间交通灯的信号切换时间是指不同的灯亮持续时间之和。
交通灯的信号切换时间应根据不同的交通流量和道路情况进行合理的设置。
一般情况下，红灯持续时间应足够给车辆提供停车等待的时间，绿灯持续时间应足够给车辆提供通过的时间。
3. 灯序控制交通灯的灯序控制是指交通灯信号的切换顺序。
在交通流量较大或需要特殊控制的路口，可以通过设定不同的灯序控制方式来满足实际需求。
常见的灯序控制方式有固定灯序、感应灯序等。
4. 故障处理交通灯在使用过程中可能会发生故障，因此需要合理设计故障处理机制。
一旦交通灯发生故障，应当能够通过报警等方式及时通知维修人员进行处理。
四、交通灯课程设计81. 设计目标本次交通灯课程设计旨在让学生深入了解交通灯的工作原理和设计要求，并通过实践操作，掌握基本的交通灯设计和搭建技能。
2. 实验设置本次课程设计将分为以下几个步骤：1.学生将会了解交通灯的工作原理和设计要求，掌握交通灯的基本知识。
mcgs交通灯课课程设计
mcgs交通灯课课程设计一、教学目标本课程旨在让学生了解交通灯系统的基本原理，掌握交通灯控制系统的组成和功能，培养学生运用控制理论知识解决实际问题的能力。
具体目标如下：1.知识目标：（1）了解交通灯系统的基本原理及其在现实生活中的应用；（2）掌握交通灯控制系统的组成，包括信号灯、控制器、传感器等；（3）熟悉交通灯控制系统的功能，如红绿灯切换、黄灯闪烁等。
2.技能目标：（1）能够分析交通灯控制系统的工作过程；（2）具备运用控制理论知识设计简单交通灯控制系统的的能力；（3）学会使用实验仪器和工具，进行交通灯控制系统的实验操作。
3.情感态度价值观目标：（1）培养学生对交通安全和秩序的重视；（2）激发学生对自动控制技术的兴趣，培养创新精神；（3）增强学生团队协作意识，提高实践能力。
二、教学内容本课程主要内容包括交通灯系统的基本原理、交通灯控制系统的组成、功能及其应用。
具体安排如下：1.交通灯系统的基本原理：介绍交通灯的工作原理及其在交通管理中的作用；2.交通灯控制系统的组成：讲解信号灯、控制器、传感器等组成部分的功能和作用；3.交通灯控制系统的功能：阐述红绿灯切换、黄灯闪烁等功能的实现方法；4.交通灯控制系统的应用：介绍交通灯控制系统在现实生活中的应用案例。
三、教学方法为实现教学目标，本课程采用以下教学方法：1.讲授法：讲解交通灯系统的基本原理、控制系统的组成和功能；2.讨论法：学生就交通灯控制系统的应用及改进展开讨论，培养创新思维；3.案例分析法：分析现实生活中的交通灯控制系统案例，提高学生解决实际问题的能力；4.实验法：动手进行交通灯控制系统的实验操作，培养学生的实践能力。
四、教学资源为实现教学目标，准备以下教学资源：1.教材：选用与交通灯控制系统相关的教材，为学生提供理论基础；2.参考书：提供相关领域的参考书籍，丰富学生的知识体系；3.多媒体资料：制作PPT、视频等多媒体资料，直观展示交通灯控制系统的工作原理和实验操作；4.实验设备：准备交通灯控制系统的实验设备，为学生提供实践操作的机会。

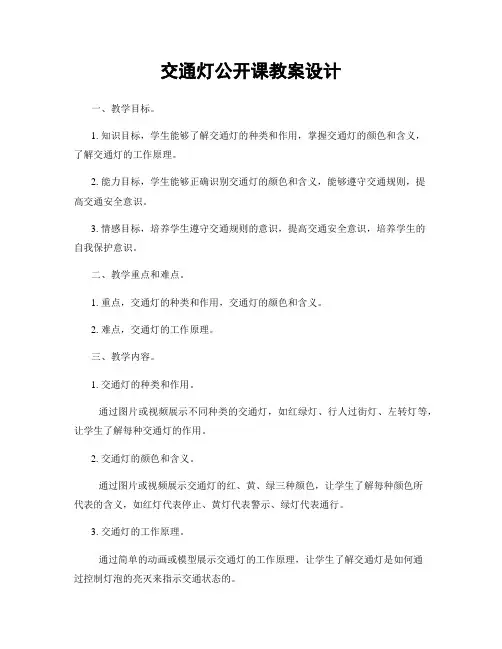

交通灯公开课教案设计
交通灯公开课教案设计一、教学目标。
1. 知识目标，学生能够了解交通灯的种类和作用，掌握交通灯的颜色和含义，了解交通灯的工作原理。
2. 能力目标，学生能够正确识别交通灯的颜色和含义，能够遵守交通规则，提高交通安全意识。
3. 情感目标，培养学生遵守交通规则的意识，提高交通安全意识，培养学生的自我保护意识。
二、教学重点和难点。
1. 重点，交通灯的种类和作用，交通灯的颜色和含义。
2. 难点，交通灯的工作原理。
三、教学内容。
1. 交通灯的种类和作用。
通过图片或视频展示不同种类的交通灯，如红绿灯、行人过街灯、左转灯等，让学生了解每种交通灯的作用。
2. 交通灯的颜色和含义。
通过图片或视频展示交通灯的红、黄、绿三种颜色，让学生了解每种颜色所代表的含义，如红灯代表停止、黄灯代表警示、绿灯代表通行。
3. 交通灯的工作原理。
通过简单的动画或模型展示交通灯的工作原理，让学生了解交通灯是如何通过控制灯泡的亮灭来指示交通状态的。
四、教学过程。
1. 导入环节。
通过问答或故事引入交通灯的话题，激发学生的学习兴趣。
2. 学习交通灯的种类和作用。
通过展示不同种类的交通灯，让学生了解每种交通灯的作用，并进行讨论。
3. 学习交通灯的颜色和含义。
通过展示交通灯的红、黄、绿三种颜色，让学生了解每种颜色所代表的含义，并进行讨论。
4. 学习交通灯的工作原理。
通过简单的动画或模型展示交通灯的工作原理，让学生了解交通灯是如何通过控制灯泡的亮灭来指示交通状态的，并进行讨论。
5. 拓展活动。
让学生在校园或家附近观察交通灯的种类和作用，加深对交通灯的理解。
6. 总结。
教师对本节课的内容进行总结，并强调交通灯的重要性和遵守交通规则的重要性。
五、教学手段。
1. 多媒体教学，通过图片、视频等多媒体展示交通灯的种类和作用，让学生直观地了解交通灯。
2. 模型展示，通过模型展示交通灯的工作原理，让学生更加直观地了解交通灯的工作原理。
3. 互动讨论，通过问答、讨论等方式，激发学生的学习兴趣，提高学生的参与度。
交通灯程序课程设计
交通灯程序课程设计一、课程目标知识目标：1. 学生能够理解交通灯程序的基本原理和流程控制。
2. 学生掌握编程语言中循环结构、条件语句的使用，并能运用到交通灯程序设计中。
3. 学生了解交通灯的规则和作用，理解其在交通安全中的重要性。
技能目标：1. 学生能够运用所学编程知识，独立编写并调试交通灯程序。
2. 学生通过小组合作，提高团队协作能力和沟通能力，共同完成交通灯程序的设计与优化。
3. 学生学会运用流程图、伪代码等工具，进行问题分析和程序设计。
情感态度价值观目标：1. 学生培养对编程的兴趣，激发探索精神和创新意识。
2. 学生认识到交通灯在生活中的实际应用，理解科技与生活的紧密联系，增强社会责任感。
3. 学生在课程学习过程中，形成良好的编程习惯，树立正确的价值观，尊重知识产权。
课程性质：本课程为信息技术学科，以编程教育为核心，结合实际生活中的交通灯问题，培养学生编程思维和解决问题的能力。
学生特点：本课程面向五年级学生，学生对编程有一定的基础，好奇心强，喜欢动手实践。
教学要求：教师应注重启发式教学，引导学生主动探究，关注学生的个体差异，提供个性化指导。
同时，强调实践操作，让学生在实践中掌握知识，提高技能。
通过小组合作，培养学生的团队协作能力和沟通能力。
在教学过程中，关注学生的情感态度价值观的培养，使之形成正确的价值观和积极的学习态度。
二、教学内容1. 交通灯基本原理及规则介绍：通过讲解交通灯的演变、功能以及其在交通安全中的作用，使学生理解交通灯的重要性。
- 教材章节：第二章第三节“流程控制”2. 编程语言循环结构与条件语句：结合交通灯程序，讲解循环结构和条件语句的使用方法。
- 教材章节：第四章“循环结构”；第五章“条件语句”3. 交通灯程序设计：引导学生运用所学编程知识，设计并编写交通灯程序。
- 教材章节：第六章“程序设计”4. 小组合作与实践操作：分组进行交通灯程序设计与调试，培养学生团队协作能力和动手实践能力。
交通灯控制器课程设计
交通灯控制器 课程设计一、课程目标知识目标：1. 理解交通灯控制器的基本原理，掌握其电路组成及功能。
2. 学习并掌握交通灯控制器中的基础电子元件及其工作原理。
3. 了解交通灯控制器的实际应用，理解其在交通安全中的作用。
技能目标：1. 能够运用所学知识设计简单的交通灯控制器电路。
2. 学会使用相关工具和仪器进行电路搭建和调试。
3. 提高分析问题和解决问题的能力，通过实践操作培养动手能力。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发他们探索科学的精神。
2. 增强学生的团队合作意识，培养沟通与协作能力。
3. 培养学生的安全意识，让他们明白遵守交通规则的重要性。
课程性质：本课程为电子技术实践课程，结合理论教学，注重培养学生的动手实践能力和创新思维。
学生特点：考虑到学生所在年级，已有一定的基础知识，具备初步的分析和解决问题的能力，对电子技术有一定的好奇心。
教学要求：在教学过程中，注重理论与实践相结合，鼓励学生积极参与讨论和实践活动，培养他们的自主学习能力和创新意识。
通过课程学习，使学生能够达到上述设定的具体学习成果。
二、教学内容1. 交通灯控制器原理- 红绿灯工作原理及切换逻辑- 时序控制器的基本概念- 电路图解读及元件功能分析2. 基础电子元件- 电阻、电容、二极管、三极管等元件的特性与应用- 传感器及其在交通灯控制器中的作用3. 交通灯控制器电路设计- 电路图的绘制与解读- 元件的选型与连接- 电路搭建及调试方法4. 实践操作- 搭建简单交通灯控制器电路- 编写控制程序，实现交通灯自动切换- 故障排查与电路优化5. 交通灯控制器应用案例- 实际交通场景中的交通灯控制器应用- 交通安全与节能减排的意义教学内容安排与进度：第一课时：交通灯控制器原理，红绿灯工作原理及切换逻辑第二课时：基础电子元件，电路图解读及元件功能分析第三课时：交通灯控制器电路设计，电路图的绘制与解读第四课时：实践操作，搭建简单交通灯控制器电路第五课时：编写控制程序，实现交通灯自动切换，故障排查与电路优化第六课时：交通灯控制器应用案例，讨论交通安全与节能减排的意义教材章节关联：本教学内容与教材中关于数字电路、电子元件、电路设计等相关章节紧密关联，通过本课程的学习，使学生能够将理论知识与实践相结合，提高综合运用能力。
交通灯控制课程设计
交通灯控制课程设计一、课程目标知识目标：1. 理解交通灯的基本工作原理，掌握交通灯控制系统的组成及功能。
2. 学会使用常见电子元件，如LED灯、继电器、按钮等，并能运用到交通灯控制电路中。
3. 了解并掌握基本的编程知识，实现对交通灯控制系统的编程设计。
技能目标：1. 能够运用所学知识，设计并搭建一个简单的交通灯控制系统。
2. 培养动手实践能力，学会使用工具和仪器进行电路连接和调试。
3. 提高问题解决能力，能够针对实际交通灯控制问题进行分析和改进。
情感态度价值观目标：1. 培养学生的团队合作精神，学会在小组合作中发挥个人优势，共同完成任务。
2. 激发学生对电子技术和编程的兴趣，提高对科学技术的热爱和认识。
3. 增强学生的社会责任感，使他们认识到交通灯控制系统在交通安全中的重要性。
本课程针对中学生设计，结合学生的年龄特点和认知水平，注重理论与实践相结合。
课程性质为实践性、探究性，旨在培养学生的动手能力、创新能力和团队合作能力。
通过本课程的学习，学生能够将所学知识应用于实际情境，解决实际问题，同时培养积极的学习态度和价值观。
教学要求注重过程评价，关注学生在学习过程中的表现和成果，确保课程目标的实现。
二、教学内容1. 交通灯控制系统基础知识- 介绍交通灯的基本工作原理及功能。
- 交通灯控制系统的组成，包括控制器、信号灯、传感器等。
2. 常用电子元件及应用- 学习LED灯、继电器、按钮等电子元件的原理和使用方法。
- 结合交通灯控制系统，分析这些元件在电路中的应用。
3. 编程设计- 掌握基本的编程知识，如顺序结构、循环结构等。
- 学习使用编程软件，编写交通灯控制程序。
4. 实践操作- 设计并搭建交通灯控制系统电路。
- 进行电路连接、调试和优化。
5. 课程进度安排- 第一课时：交通灯控制系统基础知识，学习常用电子元件。
- 第二课时：编程设计，编写交通灯控制程序。
- 第三课时：实践操作，搭建电路，进行连接和调试。
电子技术课程设计——交通灯
电子技术课程设计——交通灯
交通灯是城市道路上常见的交通设施，用于控制车辆和行人的通行。
电子技术课程设计可以包括如下内容：
1. 系统概述：介绍交通灯的作用和电子技术课程设计的目标；
2. 硬件设计：设计交通灯硬件电路，包括信号灯的LED显示
模块、按键输入模块、倒计时显示模块等；
3. 控制器设计：选择适当的单片机或开发板，并编写控制程序，实现交通灯的控制逻辑，包括不同方向灯的亮灭时序调度，倒计时功能等；
4. 软件设计：设计用户界面程序，实现按键输入的信号检测和指令发送，以及LED显示模块的控制；
5. 系统调试：对整个系统进行综合测试和调试，验证交通灯的功能和性能；
6. 课程设计报告：撰写课程设计报告，详细记录设计过程、实现结果和问题分析，总结课程设计的经验和教训。
此外，还可以考虑一些拓展的功能，例如：
- 添加红外传感器，实现车辆的自动检测和优化信号控制；
- 添加摄像头，实现交通流量检测和统计，优化信号调度；
- 添加无线通信模块，实现交通灯的远程监控和控制。
8255交通灯课程设计
8255交通灯课程设计一、教学目标本课程旨在让学生了解和掌握交通灯系统的基本原理和设计方法。
知识目标要求学生掌握交通灯系统的组成部分、工作原理和设计流程。
技能目标要求学生能够运用所学知识，独立设计并实现一个简单的交通灯系统。
情感态度价值观目标则是培养学生的创新意识，提高他们对交通安全的重视。
二、教学内容本课程的教学内容主要包括交通灯系统的组成、工作原理、设计方法和实施步骤。
具体包括以下几个部分：1.交通灯系统的组成：介绍交通灯系统的各个部分，如信号灯、控制器、传感器等。
2.工作原理：讲解交通灯系统各部分的工作原理及其相互作用。
3.设计方法：教授如何根据实际需求设计交通灯系统，包括硬件选型、软件编程等。
4.实施步骤：详细讲解如何将设计方案转化为实际运行的交通灯系统。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式，如讲授法、讨论法、案例分析法和实验法等。
1.讲授法：用于讲解交通灯系统的组成、工作原理和设计方法等基本知识。
2.讨论法：学生针对实际案例进行分析讨论，提高他们的解决问题的能力。
3.案例分析法：通过分析典型交通灯系统案例，使学生更好地理解交通灯系统的设计和实施。
4.实验法：让学生动手搭建和调试交通灯系统，培养他们的实际操作能力。
四、教学资源为了支持教学内容的传授和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的交通灯系统设计教材，为学生提供系统性的学习资料。
2.参考书：推荐学生阅读相关的交通灯系统设计书籍，丰富他们的知识储备。
3.多媒体资料：制作精美的PPT、教学视频等，提高学生的学习兴趣。
4.实验设备：准备齐全的实验设备和器材，确保学生能够顺利进行实验操作。
五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分。
平时表现主要评估学生在课堂上的参与程度和表现，作业则是对学生学习成果的一种检验，考试则是全面考察学生对课程内容的掌握情况。
评估方式应客观、公正，能够全面反映学生的学习成果。
课课程设计交通灯
课课程设计交通灯一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握交通灯的工作原理、组成部分及其功能。
技能目标要求学生能够分析交通灯系统的工作过程，并具备一定的动手能力，进行简单的交通灯故障排除。
情感态度价值观目标培养学生对交通安全重要性的认识，提高遵守交通规则的自觉性。
通过对课程性质、学生特点和教学要求的分析，明确课程目标，将目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容根据课程目标，选择和教学内容，确保内容的科学性和系统性。
本课程的教学大纲如下：1.教材第一章：交通灯的基本原理内容：交通灯的工作原理、组成部分及其功能。
2.教材第二章：交通灯系统的组成内容：交通灯系统的硬件组成和软件设计。
3.教材第三章：交通灯故障排除内容：分析交通灯系统的工作过程，掌握故障排除方法。
4.教材第四章：交通安全教育内容：交通安全常识、交通法规及其意义。
教学内容安排和进度将根据实际情况进行调整，以确保教学效果。
三、教学方法选择合适的教学方法，如讲授法、讨论法、案例分析法、实验法等，以激发学生的学习兴趣和主动性。
1.讲授法：用于讲解交通灯的基本原理、系统组成和交通安全知识。
2.讨论法：学生讨论交通灯故障排除策略，培养学生的分析问题和解决问题的能力。
3.案例分析法：分析实际交通事故案例，引导学生认识到交通安全的重要性。
4.实验法：让学生动手进行交通灯故障排除实验，提高学生的实践能力。
教学方法应多样化，以适应不同学生的学习需求，提高教学效果。
四、教学资源选择和准备适当的教学资源，包括教材、参考书、多媒体资料、实验设备等。
教学资源应该能够支持教学内容和教学方法的实施，丰富学生的学习体验。
1.教材：选用权威、实用的交通灯相关教材。
2.参考书：提供相关的交通灯技术资料，拓展学生知识面。
3.多媒体资料：制作课件、视频等，直观展示交通灯的工作原理和故障排除过程。
4.实验设备：准备交通灯实验器材，让学生动手实践，提高实际操作能力。
