台式机时钟电路的工作原理浅析
主板时钟电路工作原理
主板时钟电路工作原理一、引言主板时钟电路是计算机主板上的一个重要组成部分，它负责控制和同步计算机各个部件的工作节奏。
本文将详细介绍主板时钟电路的工作原理，包括时钟信号的产生、分频、放大和分配等关键步骤。
二、时钟信号的产生主板时钟电路的核心是时钟发生器，它通过产生稳定的时钟信号来驱动整个计算机系统。
时钟发生器通常采用晶体振荡器作为基准，晶体振荡器的频率非常稳定，可以提供高精度的时钟信号。
晶体振荡器中的晶体通过机械振动产生电压信号，这个信号经过放大和整形后得到稳定的时钟信号。
三、时钟信号的分频时钟信号的频率往往比计算机内部各个部件的工作频率高很多，因此需要对时钟信号进行分频处理。
分频器是主板时钟电路中的一个重要组件，它可以将时钟信号的频率降低到各个部件所需的工作频率。
分频器通常采用计数器和锁存器等元件组成，通过设置计数器的初始值和计数规则，可以实现对时钟信号的精确分频。
四、时钟信号的放大和分配分频后的时钟信号需要经过放大和分配，以保证各个部件能够正常工作。
放大器可以增加时钟信号的幅度，使其能够驱动更多的电路。
分配器则将放大后的时钟信号分配给不同的部件，确保它们在正确的时间进行工作。
分配器通常采用时钟树结构，通过时钟缓冲器和时钟分配器等元件将时钟信号传递给各个部件。
五、时钟信号的同步计算机系统中的各个部件需要在同一个时钟信号下协同工作，否则会导致数据传输错误或者系统崩溃。
因此，主板时钟电路需要确保时钟信号的同步性。
同步器是主板时钟电路中的一个重要组件，它可以将不同部件的时钟信号同步起来，确保它们在同一个时钟周期内进行工作。
同步器通常采用锁存器和触发器等元件组成，通过设置触发条件和时钟延迟等参数，可以实现时钟信号的精确同步。
六、总结主板时钟电路是计算机系统中的重要组成部分，它通过产生、分频、放大和分配时钟信号，确保计算机各个部件的协同工作。
时钟信号的产生依赖于晶体振荡器的稳定振荡，分频器可以将时钟信号的频率降低到各个部件所需的工作频率，放大器和分配器可以保证时钟信号的幅度和分配准确性，同步器可以确保各个部件在同一个时钟周期内工作。
时钟电路的工作原理

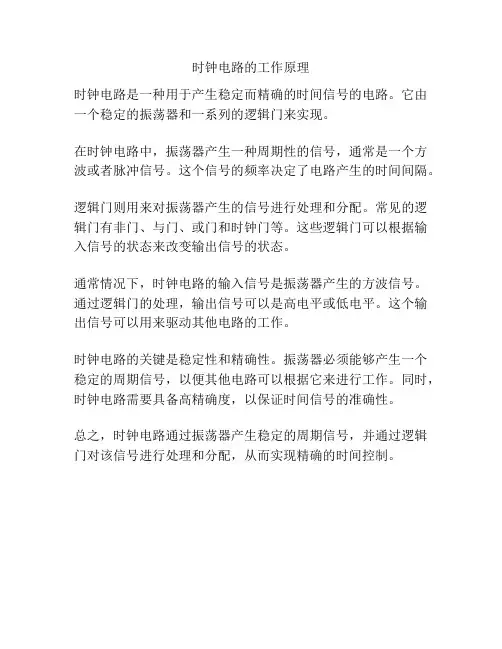

时钟电路的工作原理
时钟电路是一种用于产生稳定而精确的时间信号的电路。
它由一个稳定的振荡器和一系列的逻辑门来实现。
在时钟电路中，振荡器产生一种周期性的信号，通常是一个方波或者脉冲信号。
这个信号的频率决定了电路产生的时间间隔。
逻辑门则用来对振荡器产生的信号进行处理和分配。
常见的逻辑门有非门、与门、或门和时钟门等。
这些逻辑门可以根据输入信号的状态来改变输出信号的状态。
通常情况下，时钟电路的输入信号是振荡器产生的方波信号。
通过逻辑门的处理，输出信号可以是高电平或低电平。
这个输出信号可以用来驱动其他电路的工作。
时钟电路的关键是稳定性和精确性。
振荡器必须能够产生一个稳定的周期信号，以便其他电路可以根据它来进行工作。
同时，时钟电路需要具备高精确度，以保证时间信号的准确性。
总之，时钟电路通过振荡器产生稳定的周期信号，并通过逻辑门对该信号进行处理和分配，从而实现精确的时间控制。
主板时钟电路工作原理
主板时钟电路工作原理一、概述主板时钟电路是计算机主板上的一个重要部分，它负责提供计算机系统所需的时钟信号，以确保各个硬件设备能够按照正确的频率和时间进行工作。
本文将详细介绍主板时钟电路的工作原理。
二、主板时钟电路的组成主板时钟电路主要由以下几个部分组成：1. 振荡器：振荡器是主板时钟电路的核心部件，它产生高精度的时钟信号。
常见的振荡器有晶体振荡器和电压控制振荡器（VCXO）。
晶体振荡器由一个晶体谐振回路和放大器组成，其频率由晶体的物理特性决定。
VCXO则通过改变电压来调节输出频率。
2. 预分频器：预分频器用于将振荡器输出的高频信号进行分频，得到所需的时钟频率。
预分频器通常由可编程逻辑器件（如FPGA或CPLD）实现，可以根据需要进行频率的调整。
3. 锁相环（PLL）：锁相环是主板时钟电路中的一个重要模块，它通过与振荡器输出信号进行比较和调整，使得输出的时钟频率与参考信号同步。
锁相环通常由相位比较器、低通滤波器和控制电路组成。
4. 时钟分配器：时钟分配器将经过预分频和锁相环调整后的时钟信号分配给各个硬件设备，以供它们进行工作。
三、主板时钟电路的工作原理主板时钟电路的工作原理可以分为以下几个步骤：1. 振荡器产生高频时钟信号：振荡器产生一个高频的时钟信号，通常在数百MHz到几GHz的范围内。
2. 预分频器进行分频：预分频器将振荡器输出的高频信号进行分频，得到所需的时钟频率。
分频的方式可以是整数分频或者分数分频，根据具体的需求进行设置。
3. 锁相环同步时钟信号：锁相环通过与振荡器输出信号进行比较和调整，使得输出的时钟频率与参考信号同步。
锁相环的工作原理是不断调整振荡器的频率，使得相位差最小，从而实现同步。
4. 时钟分配器分配时钟信号：经过预分频和锁相环调整后的时钟信号被时钟分配器分配给各个硬件设备，以供它们进行工作。
四、主板时钟电路的优化为了提高计算机系统的性能和稳定性，主板时钟电路需要进行一定的优化：1. 降噪处理：在主板时钟电路中，由于电路的复杂性和高频信号的传输，会产生一些噪音。
主板时钟电路工作原理
主板时钟电路工作原理标题：主板时钟电路工作原理引言概述：主板时钟电路是计算机主板中的一个重要部分，它负责控制计算机系统中各个部件的时序和频率，确保它们能够正常运行。
了解主板时钟电路的工作原理对于维护和升级计算机系统非常重要。
本文将详细介绍主板时钟电路的工作原理。
一、时钟信号的生成1.1 晶振振荡器：主板时钟电路中通常采用晶振振荡器来产生稳定的时钟信号。
1.2 分频器：晶振振荡器输出的时钟信号经过分频器进行分频，得到不同频率的时钟信号。
1.3 时钟信号输出：分频后的时钟信号通过时钟发生器输出到主板的各个部件。
二、时钟信号的分配2.1 CPU时钟信号：主板时钟电路会将时钟信号分配给CPU，以控制CPU的运行速度。
2.2 内存时钟信号：时钟信号还会被分配给内存模块，确保内存能够按照正确的时序读写数据。
2.3 其他部件时钟信号：主板时钟电路还会将时钟信号分配给其他重要的部件，如显卡、硬盘等。
三、时钟信号的同步3.1 时钟同步电路：为了确保各个部件能够同步运行，主板时钟电路中会设置时钟同步电路。
3.2 时序控制：时钟同步电路会控制各个部件的时序，确保它们按照正确的顺序进行数据处理。
3.3 时钟分频：时钟同步电路还会根据各个部件的需要对时钟信号进行分频，以满足不同部件的工作频率要求。
四、时钟信号的调节4.1 时钟频率调节：主板时钟电路中通常会设置时钟频率调节器，可以根据需要调节时钟频率。
4.2 时钟延迟调节：时钟电路还会设置时钟延迟调节器，用于调节时钟信号的延迟时间。
4.3 时钟相位调节：时钟电路还会设置时钟相位调节器，用于调节时钟信号的相位。
五、时钟信号的稳定性5.1 电源稳定性：主板时钟电路对于电源的稳定性要求很高，确保时钟信号的稳定性。
5.2 温度影响：温度的变化会影响晶振振荡器的频率稳定性，主板时钟电路会采取措施来降低温度对时钟信号的影响。
5.3 信号干扰：主板时钟电路还会采取屏蔽措施，减少外部信号对时钟信号的干扰，确保时钟信号的稳定性。
主板时钟电路工作原理
主板时钟电路工作原理主板时钟电路是计算机硬件中的一个重要组成部分，它负责产生和管理计算机系统中的各种时钟信号，确保各个硬件设备能够按照统一的时间基准进行工作。
本文将详细介绍主板时钟电路的工作原理。
一、主板时钟电路的作用主板时钟电路的主要作用是为计算机系统提供统一的时钟信号，以保证各个硬件设备之间的协调工作。
时钟信号的产生和分配是计算机系统中非常重要的一个环节，它直接影响到计算机的稳定性和性能。
二、主板时钟电路的组成主板时钟电路由时钟发生器、时钟分频器和时钟分配器三部分组成。
1. 时钟发生器时钟发生器是主板时钟电路中的核心部件，它负责产生基准时钟信号。
基准时钟信号的频率通常为几十兆赫兹，它是计算机系统中所有时钟信号的参考。
时钟发生器可以采用晶体振荡器或者压控振荡器等元件来产生高精度的时钟信号。
2. 时钟分频器时钟分频器用于将基准时钟信号进行分频，得到不同频率的时钟信号，以满足各个硬件设备的工作需求。
分频器通常采用计数器和锁存器等元件来实现，它可以将基准时钟信号分频为CPU时钟、内存时钟、总线时钟等不同频率的时钟信号。
3. 时钟分配器时钟分配器负责将分频后的时钟信号分配给各个硬件设备。
它通过时钟总线将时钟信号传输到不同的硬件设备上，确保它们按照统一的时间基准进行工作。
时钟分配器通常采用多路选择器和缓冲器等元件来实现，它可以根据不同的时钟信号需求将时钟信号分配给不同的硬件设备。
三、主板时钟电路的工作原理主板时钟电路的工作原理可以分为时钟信号的产生、分频和分配三个步骤。
1. 时钟信号的产生主板时钟电路首先通过时钟发生器产生基准时钟信号。
时钟发生器可以根据晶体振荡器或者压控振荡器的工作原理，产生稳定的时钟信号。
基准时钟信号的频率通常为几十兆赫兹，它是计算机系统中所有时钟信号的参考。
2. 时钟信号的分频基准时钟信号经过时钟分频器进行分频，得到不同频率的时钟信号。
时钟分频器通常采用计数器和锁存器等元件，根据预设的分频系数将基准时钟信号进行分频。
电脑主板时钟电路
DDR2
137＃ 138＃ 185＃ 186＃ 220＃ 221＃
DDR3
63# 64# 184# 185#
电压：
1.2—1.75V 1.2—1.85V 1.2—1.85V 1.2—1.85V
1.供电的查找：
1.供电线比较粗 2.供电线上有保 险电阻和电感 3.有大的滤波电 容
8
作用：产生时钟信号供给cpu，内存，北桥，io等等 故障：芯片供电故障或芯片本身损坏
以时钟芯片为中心的电路即称之为时钟电路。
3
时钟电路组成：4ຫໍສະໝຸດ 时钟电路原理：1.供电
3.发出时钟信号
2.PG
VRM
PG
5
时钟电路原理：
1. 3.3v供电给时钟芯片，有的有2.5v供电
2.收到cpu电源芯片发出的pg（power good 电源好）信号后开始工 作
时钟电路原理与维修
1
时钟电路作用？
发出时钟信号送到主板的各个芯片。让主板各 个芯片协调统一的工作。
时钟信号==口令信号
2
时钟电路识别：
时钟芯片： 1。长条形两边有脚，有些板例如单桥板无时钟芯片 2。有14.318MHZ晶振 3。有的在内存附近还有个副时钟芯片 4。常见型号：ICS, WINBOND,PLL,RTM
3.把14.318MHz主时钟分频成各个频率经过芯片旁的电阻（22欧， 33欧）送到各个芯片。
如bios 31脚 pci B16脚 具体脚位见下图。
内存供电 Cpu供电 芯片组供电
供电时钟复位
6
主板时钟测试点：
内存种类：
脚位测试点 ：
SDR
42＃ 79＃ 125＃ 163＃
DDR
16＃ 17＃ 75＃ 76＃ 137＃ 138＃
主板时钟电路工作原理
主板时钟电路工作原理一、引言主板时钟电路是计算机主板上的一个重要组成部分，它负责产生和分配时钟信号，为计算机的各个组件提供同步的时钟信号。
本文将详细介绍主板时钟电路的工作原理。
二、主板时钟电路的作用主板时钟电路的主要作用是产生稳定的时钟信号，并将其分配给计算机的各个组件，以保证它们能够按照预定的频率和时间序列进行工作。
时钟信号在计算机中起到了类似于心脏的作用，是计算机各个部件之间进行协调和同步的关键。
三、主板时钟电路的组成1. 晶体振荡器：主板时钟电路中的核心部件是晶体振荡器。
晶体振荡器由一个晶体和相关的电路组成，它能够产生稳定的振荡信号。
晶体振荡器的频率由晶体的物理特性决定，一般为几十兆赫兹（MHz）或更高。
晶体振荡器的输出信号经过分频电路进行分频后，得到计算机所需的各个频率的时钟信号。
2. 时钟分频电路：主板时钟电路中的另一个重要组成部分是时钟分频电路。
时钟分频电路能够将晶体振荡器输出的高频信号进行分频，得到计算机所需的各个频率的时钟信号。
例如，CPU常用的时钟频率有100MHz、133MHz等。
时钟分频电路一般采用锁相环（PLL）技术，通过调整分频比例来实现对时钟频率的精确控制。
3. 时钟分配电路：主板时钟电路还包括时钟分配电路，它负责将分频后的时钟信号分配给计算机的各个组件。
时钟分配电路一般采用时钟信号缓冲器和分配器，以确保时钟信号能够准确地传递给各个组件，并保持信号的稳定性和一致性。
四、主板时钟电路的工作原理主板时钟电路的工作原理可以分为以下几个步骤：1. 晶体振荡器产生振荡信号：晶体振荡器中的晶体受到外界的激励后，会产生一个稳定的振荡信号。
晶体振荡器的频率由晶体的物理特性决定。
2. 时钟分频电路进行分频：晶体振荡器的输出信号经过时钟分频电路进行分频，得到计算机所需的各个频率的时钟信号。
时钟分频电路通过调整分频比例来实现对时钟频率的精确控制。
3. 时钟分配电路分配时钟信号：分频后的时钟信号经过时钟分配电路的缓冲和分配，被传递给计算机的各个组件。
时钟电路的工作原理
时钟电路的工作原理时钟电路是一种常见而重要的电子电路，用于测量和显示时间。
它在各种电子设备和系统中广泛应用，如电子手表、计算机、手机等。
本文将介绍时钟电路的工作原理及其基本组成部分。
一、时钟电路的基本原理时钟电路的基本原理是利用稳定振荡信号来进行时间计数，从而精确地测量和显示时间。
它通常由时钟振荡器、计数器和显示器等组件组成。
1. 时钟振荡器时钟振荡器是时钟电路的核心部分，它产生稳定的振荡信号以供后续的计数和显示。
常见的时钟振荡器有晶体振荡器和RC振荡器。
晶体振荡器是一种利用石英晶体具有稳定振荡特性的原理制作的振荡器。
石英晶体具有机械和电学耦合效应，使得它在外加电场或机械应力作用下能够迅速振荡。
晶体振荡器一般采用谐振回路结构，通过与晶体振荡频率相匹配的电路使其发生共振，从而输出稳定的振荡信号。
RC振荡器则利用电容和电阻组成的回路产生振荡信号。
由于电容和电阻的性质不够稳定，RC振荡器的频率相对较不精确，但在一些简单的应用中仍然可以满足需求。
2. 计数器计数器是时钟电路的另一个重要组成部分，它通过计数功能实现时间的测量和累加。
计数器根据时钟振荡器提供的脉冲信号进行计数，从而实现时间的推移。
计数器可以分为同步计数器和异步计数器两种类型。
同步计数器在每个脉冲信号到达时，所有的触发器同时更新计数器的值；异步计数器则是在一个或多个特定的触发器翻转时，才会更新计数器的值。
根据需要，可以选择适当的计数器类型。
3. 显示器显示器用于将计数器的结果以可视化的方式展示出来，以便观察者能够直观地了解时间的流逝。
常见的显示器种类包括数码管、液晶显示器和LED显示器等。
数码管是一种类似于七段显示器的数字显示设备，它由七个LED 灯组成，每个灯代表一个数字。
通过控制LED的亮灭状态，可以实现各种数字的显示。
液晶显示器则利用液晶材料的特性，通过控制液晶层的电场来实现显示。
液晶显示器具有较高的分辨率和显示效果，广泛应用在各种电子设备中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
台式机时钟电路的工作原理浅析：
DC3。
5V电源给过二极管和L1（L1可以用0欧电阻代替）进入分频器后，分频器开始工作。
，和晶体一起产生振荡，在晶体的两脚均可以看到波形。
晶体的两脚之间的阻值在450-700之间。
在它的两脚各有1V左右的电压，由分频器提供。
晶体产生的频率总和是14。
318M。
总频OSC在分频器出来后送到PCI的B16脚和ISA的B30脚，这两脚叫OSC测试脚。
也有的还送到南桥，目的是使南桥的频率更加稳定。
在总频OSC的线上还有电容，总频线的对地阻值在450-700欧之间。
总频的时钟波形幅度一定要大于2V。
如果开机数码卡上的OSC灯不亮，先查晶体两的电压和波形。
有电压有波形，在总频线路正常的情况下，为分频器坏；无电压无波形，在分频器电源正常的情况下，为分频器坏；有电压无波形为晶体坏。
没有总频，南、北桥、CPU、CACHE、I/O、内存上就没有频率。
有了总频，南、北桥、内存、CPU、CACHE、I/O上不一定有频率。
总频一旦正常，分频器开始分频，R2将分频器分过来的频率送到南桥，在面桥处理过后送到PCI的B39脚（PCICLK）和ISA的B20脚（SYSCLK），这两脚叫系统时钟测试脚。
这个测试脚可以反映主板上所有的时钟是否正常。
系统时钟的波形幅度一定要大于1。
5V，这两脚的阻值在450-700欧之间，由南桥提供。
在主板上，RST和CLK都是由南桥处理的，在总频正常，如果RST和CLK都没有，在南桥电源正常的情况下，为南桥坏。
主板不开，RST不正常，是先查总频。
在数码卡上有OSC灯和RST灯，没有CLK灯的故障：先查R3输出的分频有没有，没有，在线路正常的情况下，分频器坏。
CLK的波形幅度不够：查R3输出的幅度够不够，不够，分频器坏。
够，查南桥的电压够不够，够南桥坏；不够，查电源电路。
R1将分频器分过来的频率送给CPU的第六脚（在CPU上RST脚旁边，见图纸），这个脚为CPU 时钟脚。
CPU如果没有时钟，是绝对不会工作的，CPU的时钟有可能是由北桥提供。
如果南桥上有CLK信号而CPU上没有，就可能是分频器或南桥坏。
R4为I/O提供频率。
在主板上，时钟线比AD线要粗一些，并带有弯曲。
频率发生偏移，是晶体电容所导致的，它的现象是，刚一开机就会死机，运行98出错。
分频器本身坏了，会导致频率上不上去。
和晶体无关。
CPU 的两边为控制处（位置见图），控制南桥和分频器，当频率发生偏移，会自动调整。
说明：此文选自江湖郎中主板维修，看后大有受益，推荐文友浏览。
绝无剽窃之意。
