3、作业条件：
（1）配合土建结构施工时，依据砖墙，加气墙弹好水平线；安装盒箱和管路。
（2）配合土建结构施工时，大模板，滑模板施工砼墙，在钢筋绑扎过程中预埋套盒及管路，同时办理隐检。
（3）加气砼楼板、圆孔板，应配合土建调整好吊装楼板板缝时进行配管。
C、暗敷设应在土建结构施工中，将管路埋入墙体和楼板内，局部剔槽敷管应加以固定并用高标号水泥砂浆保护，保护层不得小于15㎜；
D、管子最小弯曲半径，管子弯曲处弯扁度应符合质量评定标准要求。
2）砖墙敷管：
A、管路连接。可采取套管粘接法或端头连接。接头处应固定牢靠。管路应随同砌砖工序同时砌筑在墙体内。
B、管进盒、箱连接：可采取粘接或端头连接。管进入盒、箱不许可内进外出，应和盒箱里口，平齐，一管一孔，不许可开长孔；
技术
负责人
交底人
接收人
技术交底记录
年
工程名称
分部工程
电气安装工程
分项工程名称：PVC塑料管暗敷设工程
交底内容
6、成品保护：
（1）剔槽打洞时，不要用力过猛，以免造成墙壁面周围破碎。洞口不易剔得过大，过宽，不要造成土建结构缺点。管路敷设完后应立即进行保护其它工种在操作时应注意不要将管子砸扁和踩坏。
（2）在砼板，加气板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再护孔，不许可用大锤由上面砸孔洞。
（2）阻燃型塑料管管壁应薄厚均匀，无气及管身变形等现象。
（3）开关盒，插座盒，接线盒等塑料盒，箱均应外观整齐，开孔齐全及无劈裂等现象。
（4）镀锌材料：扁铁、木螺丝、机螺丝等。
（5）辅助材料：铅丝、防腐漆、胶粘剂、水泥、砂子等。
2、关键机具：

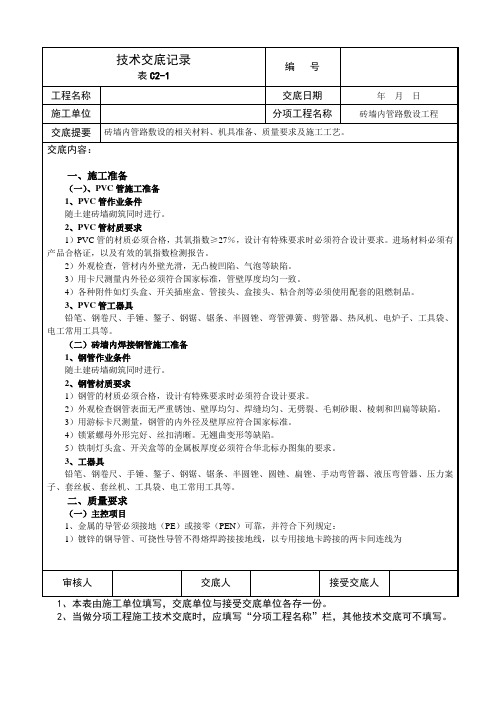

砖墙内管路敷设技术交底记录
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
图1
、变形缝的处理
在变形缝的两侧各预埋一个接线箱，在变形缝的一侧把短管的一端用根母和锁母固定在箱底部，在另一侧的接线箱底部的垂直方向开长孔，其孔径长宽尺寸不小于管直径的2倍，在变形缝的两侧的钢管及接线箱上焊接补偿跨接地线（图1），当穿过变形缝的导线较多或导线截面较大时要采用直筒式接线箱（图成品保护要求：变形缝两侧的接线箱做好后要及时封堵好，以免造成污染和堵管。
、管路的防腐
埋入砖墙的钢管内外壁必须做防腐处理，一般先做管内壁防腐，可采用灌防锈漆的办法，做好内壁防腐的钢管要注意保持通风干燥，以保证防锈漆干透。
外壁防腐采取刷防锈漆的办法。
、易出现的质量问题及解决办法
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
PVC管敷设安装技术交底
PVC管敷设安装技术交底一、材料要求1、管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。
有产品合格证。
2、管盒箱均应外观整齐，开孔齐全及无劈裂等现象，并有产品合格证。
3、所有配管附件、辅材（如各种灯头盒、开关盒、管箍、胶粘剂、管卡等），均应选择与管材配套的产品，并有合格证。
二、主要机具弯管弹簧、锯弓、锯条、开孔器、卷尺、电钻、电锤、水平尺、水平管、粉笔、铁人字梯等。
三、作业条件1、暗管敷设：现浇砼板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎之前，根椐施工图尺寸位置配合土建施工，预埋盒及管路，同时办理隐检。
（2）现浇砼墙内配管，土建钢筋网片绑扎完毕，按墙体线配管。
（3）土建后砌墙结构位置线已弹好，在土建后砌墙施工时配合土建同时配管。
2、明管敷设：配合土建结构施工时，根据设计图在梁、板、柱内预留好预埋件。
配合土建内装修油漆，浆活完成后进行明配管及各种盒箱安装，并应防止管道污染。
采用胀管安装时，必须在土建抹灰完后进行。
3、吊顶内管路敷设：结构施工时，配合土建安装好预埋件。
内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在顶板或地面弹出实际位置。
四、操作工艺所有的灯位、开关、插座合的位置，除根据设计文件、洽商变更确定外，还要参照GB50303—2002的有关规定施工，尤其要注意新规范中明确规定：灯具的开关距离地面的高度为1.3米，潮湿场所的插座安装高度不低于1.5米，小学和幼儿园等场所的插座的高度不低于1.8米。
（一）、工艺流程：（1）暗管敷设工艺流程暗管敷设:预制加工（煨弯、切管）→测定盒箱位置→稳注盒箱→管路敷设→变形缝处理→扫管穿带线（2）明管、吊顶内、护墙板内管路敷设工艺流程：明管敷设:预制加工管弯、支架、吊架→测定盒、箱及固定点位置→支、吊架固定→盒、箱固定→管路敷设与连接→变形缝处理（二）、暗管敷设：配管要求：1.PVC管的连接可采用套管粘接法和专用端头进行连接。
PVC塑料管暗敷设施工技术交底
2、主要机具：
（1）铅笔、卷尺、水平尺、线锤、水桶、灰桶、灰铲。
（2）手锤、錾子、钢锯、锯条、刀锯、木锉等。
（3）台钻、手电钻、钻头、木钻、工具袋、工具箱、高登等。
3、作业条件：
（1）配合土建结构施工时，根据砖墙，加气墙弹好的水平线；安装盒箱与管路。
交底单位
接收单位
交 底 人
接 收 人
管路敷设完后应立即进行保护其他工种在操作时应注意不要将管子砸扁和踩坏。
（2）在砼板，加气板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再护孔，不允许用大锤由上面砸孔洞。
（3）配合土建浇灌砼时，应派人看护，以防止管路位移或要机械损伤。
7、应注意的质量问题：
（1）管路有外露现象，或保护层不足15㎜，剔槽时要保证深度并且及时将管子固定，再用水泥档浆固定保护。
2）砖墙敷管：
A、管路连接。可采用套管粘接法或端头连接。接头处应固定牢固。管路应随同砌砖工序同步砌筑在墙体内。
B、管进盒、箱连接：可采用粘接或端头连接。管进入盒、箱不允许内进外出，应与盒箱里口，平齐，一管一孔，不允许开长孔；
（4）扫管，穿带线时将管口与盒、箱里口切平。
5、质量标准：
（1）保证项目：
材质及适用场所必须符合设计要求和施工规范的规定。
（2）配合土建结构施工时，大模板，滑模板施工砼墙，在钢筋绑扎过程中预埋套盒及管路，同时办理隐检。
（3）加气砼楼板、圆孔板，应配合土建调整好吊装楼板的板缝时进行配管。
4、操作工艺：
工艺流程：
弹线定位 盒箱、固定 管路敷设 扫管穿带线
（1）弹线定位：
1）墙上盒箱弹线定位：
砖墙大模板砼墙等，盒、箱弹经定位，按弹出的水平线，对照设计图用小线和水平尺测量出盒、箱准确位置，并标准注出尺寸。
PVC管技术交底
5、施焊前要办理动火审批，并做好灭火措施。
八、环境保护措施：
1、现场产生的垃圾及时清理，做到工完场清；
2、产生的施工垃圾要分类堆放，并保持区域内整洁卫生；
3、现场材料分类码放整齐，并做好材料标识；
九、质量标准：
保证项目：配管的品种、规格、质量及配管的连接方法、使用场所必须符合设计要求和施工规范规定。检查方法：全数检查，检查隐蔽验收记录。
3、弹线定位
（1）、据设计图要求，在砖墙、木模板混凝土墙等处，确定盒、箱位置并标出尺寸。
（2）、根据设计灯位要求，在现浇混凝土板进行测量后，标注出灯头准确位置尺寸。
（3）、各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在砖墙、泡沫混凝土墙等，需要稳埋开关盒的
位置，进行测量确定开关盒准确位置尺寸。
技术负责人
工艺流程
熟悉图纸及施工现场→弹线定位→加工弯管→固定盒箱→暗敷管路→扫管穿引线
1、熟悉图纸ቤተ መጻሕፍቲ ባይዱ
通读电气施工图，设备位置以水暖通风图纸为准，且要阅读建筑图及结构施工图。
按图纸规范及实际需要，经综合考虑，确定接线盒、灯头盒的正确位置，及管路的敷设部位及走向。
2、选管
按要求采用优质重型PVC管，管内外表面应光滑，壁厚均匀符合标准，管径按图纸设计及管内穿线截面、根数选择。管内所穿导线面积，不应超过管内径截面积的40%。
⑵砖墙稳埋盒、箱：
①预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm处预留进出入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，准备最后一管一孔的进入盒箱稳埋完毕。
②剔洞稳埋盒、箱在接短管：按弹处的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照的管路的走向敲掉盒子的敲落孔，在用高强度等级水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆固定后，在接短管入盒、箱。
pvc电线导管敷设技术交底记录(word文档良心出品)
、主要机具：铅笔、钢卷尺、手锤、钢锯、锯条、弯管弹簧、剪管器、电工常用工具等。
2、钢管施工准备
、钢管的材质必须合格，有出厂合格证。外观检查钢管壁厚均匀、焊缝均匀，无严重锈蚀、无劈裂、毛刺砂眼、棱刺和凹扁缺陷。
14、焊接钢管的管路与管路的连接：暗敷设的管路采用套管焊接的方法连接，为了咬肉等质量问题。
15、焊接钢管的管路与箱盒的连接：本项工作应在土建对50线进行核查后，配合箱盒的安装同步进行。首先测定好箱盒位置，根据其位置截取适当长度的短管，短管的一端应提前套好丝扣，丝扣的长度在15mm左右，按照管路与管路的连接方法，把短管的另一端与原来管路连接，注意进箱的钢管如果有多根时应排列整齐，两管之间的距离应大于所用锁母边沿宽度的两倍，保证锁母的安装，管路连接后上好锁母，以供安装配电箱或接线盒时使用。
、主要机具：铅笔、钢卷尺、手锤、钢锯、锯条、扁锉、手动弯管器、液压弯管器、套丝机、套丝扳、电工常用工具等。
二、操作工艺
1、PVC管工艺流程：
预留箱、盒位置→固定灯头盒→敷设管路→管路连接、切管和弯曲。
焊接钢管工艺流程：预留箱、盒位置→固定接线盒→敷设管路→管路连接跨接地线。
2、为了保证箱、盒安装位置的准确，在砌体内配管时要根据图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口，一般可要求左右各大50~100mm，上下各大150~200mm。
5、对于从楼地面向上层引出的管路，必须保证在上层墙体位置线内引出，可以参照土建梁或墙体
交底人
接受交底人
交底日期
技术交底记录
工程名称
同心清水壹号小区项目#住宅楼
PVC暗敷设技术交底
技术交底记录鲁JJ—005 工程名称施工单位交底部位主体施工工序名称PVC砖混结构暗配管敷设交底内容：1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20022、范围本工艺标准适用于一般民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所及顶棚内敷设）。
3、操作工艺3.1工艺流程：弹线定位——加工弯管——稳住盒箱——暗敷管路——扫管穿线3.2弹线定位：3.2.1根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。
3.2.2根据设计图灯位要求，在加气混凝土板、预制圆孔板（垫层内或板孔内暗敷管路）；现浇混凝土楼板、预制薄混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。
3.2.3各种隔墙剔槽稳埋开关盒弹线。
根据设计图要求，在砖墙、泡沫混凝土墙、石膏孔板墙、礁渣砖墙等，需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。
3.3加工管弯：预制管理工作弯可采用冷煨法和热煨法。
3.3.1阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于—15℃。
3.3.2冷煨法：管径在25mm及其以下可以用冷煨法。
3.3.2.1断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。
3.3.2.2用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手板，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。
技术负责人交底人接受人鲁JJ—005 工程名称施工单位交底部位主体施工工序名称PVC砖混结构暗配管敷设交底内容：3.3.3热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上。
砌体线管敷设施工技术交底.doc
砌体线管敷设施工技术交底装,管路连接后上好锁母,以供安装配电箱、接线盒使用。
4、管路的切断切断管路使用砂轮锯或钢锯,注意锯出的管口应平齐、不得有斜口,锯断后应用圆锉清除毛刺。
5、管路的套丝管路套丝一般使用套丝机或手动套丝扳。
使用套丝机时,应注意加油润滑,使用手动套丝扳时,应注意均匀用力,管径大于32mm时,必须分三次套成,以保证丝扣完整清晰。
6、钢管的弯曲对管径在25mm及以下的钢管可在现场使用手动弯管器现场弯制,可用脚踩住钢管的一端然后扳动弯管器,逐步弯出所需要的弯度。
对管径在32mm以上及80mm以下的钢管一般使用液压弯管器,注意选取与钢管规格相对应的弯管模具,模具放好后,压动压杆或开动电动弯管器的液压泵,注意观察钢管的弯曲情况,达到所需要的弯曲后,及时停止液压动作。
对管径在80mm以上的钢管,最好到专业厂家加工定做,以保证弯管的质量,特殊情况下也可以采用热煨法现场制作,热煨时首先要把细砂炒干,用木楔封住钢管的一端,从另一端灌入干砂,边灌边用手锤敲打,使之密实,然后用木楔堵住管口,用氧炔焰或烘炉转动加热,烧红后煨出所需的弯度。
随煨弯随冷却。
要求弯曲半径不小于钢管外径的6倍,埋入地下或混凝土内时,弯曲半径不小于钢管外径的10倍,弯扁程度不大于钢管外径的l/10。
7、跨接地线对箱盒两端的钢管必须焊接跨接地线,跨接地线的焊接长度不小于钢筋直径的6倍,使用扁铁时应三面围焊,焊接长度不小于扁铁宽度的2倍。
管径圆钢扁铁15～40 ф6 －50～63 ф10 25×370以上ф8×2 （25×3）×28、变形缝的处理在变形缝的两侧各预埋一个接线箱,在变形缝的一侧把短管的一端用根母和锁母固定在箱底部,在另一侧的接线箱底部的垂直方向开长孔,其孔径长宽尺寸不小于管直径的2倍,在变形缝的两侧的钢管及接线箱上焊接补偿跨接地线(图5-1),当穿过变形缝的导线较多或导线截面较大时要采用直筒式接线箱(图5-2)。
砌体内管路敷设工程技术交底
砌体内管路敷设工程技术交底一、工程概述砌体内管路敷设工程是指在砌体结构内敷设各类管道（如水管、电线、燃气管等），并与外部管路相连通，以实现室内水电气等供给。
本工程需遵守国家相关建设规范和标准，确保工程质量达标，工程安全稳定。
二、工程材料本工程中涉及的管材主要包括钢、塑料、铜、不锈钢等材质。
此外，还需要铁丝网、砂浆、水泥等材料进行固定和填补。
三、工程流程地形勘察施工前需要对砌体结构内部进行勘察，确定管道走向和位置，并在墙面上标示出来。
管位开槽开槽前需先检查管道材质、尺寸等是否符合要求。
在墙面上用锤子敲打确定开槽处，使用角磨机、电锤等工具进行开槽，保证槽口宽度和深度达到要求，同时避免墙体破损。
管道敷设将管道放入开槽中，并将其固定于墙体上。
在管道上下料口处保留足够的间隔，以便后期维修或更换。
封堵处理在管道敷设完毕后，需要使用砂浆或泡沫胶等材料对管道口处进行封堵，以确保管道与墙体之间的缝隙不会发生渗水漏电等问题。
检验验收对已安装的管道进行检验验收，确保管道经过正确的连接和固定，并与外部管路顺畅连接，达到工程质量验收标准，减少安全隐患。
四、注意事项•挑选管道材质时需考虑管道的用途和环境条件，以确保使用寿命和安全性。
•管道开槽时需先测量，避免开错位置或开深、开宽不足等情况。
•管道敷设时需注意保护管道表面，避免管道变形或损坏。
•所需材料的品质必须符合相应标准。
•确保施工人员的安全，必须佩戴安全帽、手套等防护用具。
五、结语砌体内管路敷设工程技术交底事项众多，需要严格按照规范要求进行施工，确保管道安装准确、牢固、美观，达到使用要求，减少相关安全事故的发生。
因此，施工过程中需要严格按照工艺流程，严格把控施工质量和安全风险，确保最终工程达到预期效果。
混凝土墙内电气配管(PVC管)技术交底
配管技术交底一、施工准备（一）混凝土墙内PVC管施工准备1、作业条件（1）配合土建砌体施工时，根据图纸要求和土建专业放出的轴线和水平线，安装管路和盒、箱。
（2）配合土建结构混凝土施工时，对大模板、滑模板施工混凝土墙，在绑扎钢筋过程中，根据设计图要求预埋盒套及管路，该过程应及时向有关方办理隐检手续。
2、材料要求（1）凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧气指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。
（2）阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准，管壁厚度应均匀一致。
（3）所用阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃塑料制品。
（4）阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。
（5）铺助材料：镀锌铁丝、专用胶粘剂等。
3、主要机具铅笔、钢卷尺、手垂、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。
（二）混凝土墙内焊接钢管施工准备1、作业条件在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。
2、材料要求（1）钢管的材质必须合格，有出厂合格证，设计有特殊要求时必须符合设计要求。
（2）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。
（3）锁紧螺母外形完好、丝扣清晰。
无翘曲变形等缺陷。
（4）铁制灯头盒、开关盒等金属板厚度必须符合国标或标准图集的要求。
3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。
二、质量要求1、PVC管敷设质量标准（1）管路连接时，使用胶粘剂连接紧密、牢固；保护层大于15mm。
（2）盒、箱设置正确，固定牢固；管子入盒、箱处顺直；采用端接头与内锁母时，应拧紧盒壁不松动。
