触发器工作原理详细解析
触发器的原理及各种触发器的特点应用
03
触发器的优缺点
优点
高效性
触发器在数据库层面上运行，因此其 执行速度通常比应用程序中的代码更 快。
一致性
触发器可以确保数据的一致性，特别 是在复杂的数据操作中，如数据插入、 更新或删除。
自动化
触发器可以在数据变更时自动执行， 无需手动干预，从而减少了出错的可 能性。
安全性
触发器可以用于实现更复杂的安全策 略，例如，限制对敏感数据的访问或 强制实施某些业务规则。
触发器是一种数据库对象，它与 表相关联，并在对表执行特定操
作（如INSERT、UPDATE或 DELETE）时自动执行。
触发器可以用于实现复杂的业务 规则和数据完整性约束，而无需 在应用程序中编写复杂的逻辑。
触发器的工作原理
01 当满足触发条件时，触发器自动执行。
02 触发器可以访问被触发的表和其它数据库 对象。
功能
视图主要用于查询数据，而触发器用于在数据变动时自动执行操 作。
使用场景
视图通常用于展示数据，而触发器用于确保数据的完整性。
灵活性
视图是静态的，一旦定义后不能பைடு நூலகம்变。触发器可以基于不同的条 件执行不同的操作。
05
触发器的使用注意事项
性能问题
01
触发器可能会对数据库性能产生影响，特别是在高并发的环境 下。
03
死锁问题可以通过数据库的死锁检测机制来解决， 但可能会对数据库性能产生影响。
事务管理问题
触发器在执行过程中可能会 涉及到事务管理，需要谨慎 处理事务的边界和回滚问题
。
触发器在执行过程中可能会改 变数据库状态，导致事务的原 子性、一致性、隔离性和持久
性（ACID）受到影响。
事务管理问题可以通过数据 库的事务管理机制来解决， 但可能会对数据库性能和资 源消耗产生影响。
触发器原理
触发器原理
触发器是一种用来存储和控制电位状态的逻辑电路元件。
它可以接收输入信号，并根据触发器的特性产生相应的输
出信号。
触发器的原理基于锁存器和门电路的组合，其中
包括晶体管、集成电路等。
触发器的工作原理主要包括以下几个方面：
1. 反馈环路：触发器中的反馈环路是触发器的核心部分。
通过反馈环路，触发器可以实现存储和控制逻辑电平的功能。
当输入信号满足一定条件时，反馈环路会改变触发器
的状态，并产生输出信号。
2. 门电路：触发器内部通常包含与门、或门、非门等逻辑
门电路。
这些门电路可以根据输入信号的不同组合对触发
器进行控制，从而实现特定的逻辑功能。
3. 时钟信号：大多数触发器都需要一个时钟信号来同步其
状态变化。
触发器根据时钟信号的上升或下降沿改变状态，并在时钟信号边沿到来时产生输出信号。
4. 控制信号：触发器可以通过控制信号来改变其操作模式或功能。
通过控制信号，可以控制触发器的使能、复位、设置、清除等操作，从而满足不同的应用需求。
总之，触发器是一种基于逻辑门电路和反馈环路的存储和控制元件，通过输入信号、时钟信号和控制信号的组合来实现不同的功能。
它广泛应用于数字电路、计算机内存、计数器、寄存器等电子设备中。
常用触发器的工作原理和结构
时序触发器的工作原理
时序触发器是一种具有时钟输入的触发器，通过时钟信号来控制数据的存储 和传输。了解时序触发器的工作原理是理解其他类型触发器的基础。
时序触发器的种类
时序触发器有多种不同类型，包括RS触发器、JK触发器和D触发器等。每种 触发器都有其独特的功能和应用场景。
D触发器的结构和工作原理
SR触发器的结构和工作原理
SR触发器是一种常见的时序触发器，具有两个输入引脚。通过掌握SR触发器 的结构和工作原理，可以实现各种数字逻辑电路应用。
触发器的时钟信号
时钟信号是触发器中至关重要的部分，它控制着触发器的工作和数据传输。了解时钟信号的特性对于设 计稳定和可靠的数字电路至关重要。
触发器的输出信号
触发器的输出信号是触发器所存储的数据在特定时钟周期后的状态。理解触发器的输出信号对于数字电 路的正确操作和数据传递至关重要。
ቤተ መጻሕፍቲ ባይዱ
触发器的时序性能指标
触发器有多种性能指标，包括时序延迟、时钟门控延迟和存储器储备能力等。了解这些性能指标对于设 计高性能数字电路至关重要。
触发器的应用场景
触发器在各种数字电路设计中都有广泛的应用，包括寄存器、时序逻辑电路 和存储器等。深入了解触发器的应用场景将帮助您更好地利用它们。
触发器的误差分析
触发器在实际应用中可能存在误差，包括时钟抖动和电路噪声等。了解这些误差对于设计稳定和可靠的 数字电路至关重要。
触发器的电路实现
触发器可以使用不同的实现电路，如门电路、存储单元和集成电路等。了解触发器的电路实现对于设计 和优化数字电路至关重要。
触发器的翻转特性
触发器的翻转特性是指触发器从一种状态翻转到另一种状态的能力。了解触发器的翻转特性对于数字电 路的正确操作和时序控制至关重要。
jk触发器的工作原理及工作过程
jk触发器的工作原理及工作过程
JK触发器是数字电路中的一种基本触发器，由两个交叉耦合
的门电路组成。
它们的工作原理和工作过程如下：
工作原理：
1. J (Set) 输入信号：当J输入为高电平时，会将Q输出置为高
电平。
2. K (Reset) 输入信号：当K输入为高电平时，会将Q输出置
为低电平。
3. Q 输出信号：JK触发器的输出Q与输入J、K信号以及时
钟信号有关。
4. 时钟信号：时钟信号用于控制JK触发器的工作。
在上升沿
或下降沿（取决于电路的设计）时，JK触发器根据输入信号
的状态更新输出。
工作过程：
1. 初始状态：JK触发器的初始状态由上电时输入信号的状态
确定。
当J=K=0时，Q为先前状态的保持，即保持原来的值。
2. J=1，K=0：当J为高电平而K为低电平时，触发器会被置
入Set状态，即Q被置为高电平。
3. J=0，K=1：当J为低电平而K为高电平时，触发器会被置
入Reset状态，即Q被置为低电平。
4. J=1，K=1：当J和K均为高电平时，触发器处于反转状态。
当时钟信号的边沿到来时，Q的状态将发生改变，即Q的原
始值被翻转。
5. J=0，K=0：当J和K均为低电平时，触发器继续保持前一
个状态，即Q的值不变。
6. 更新输出：无论何时发生状态的改变，输出Q都会立即更新为新的状态。
总结起来，JK触发器根据输入信号和时钟信号的组合，可以实现保持状态、置高状态、置低状态和翻转状态四种操作。
它是许多复杂数字系统以及时序逻辑电路的重要组成部分。

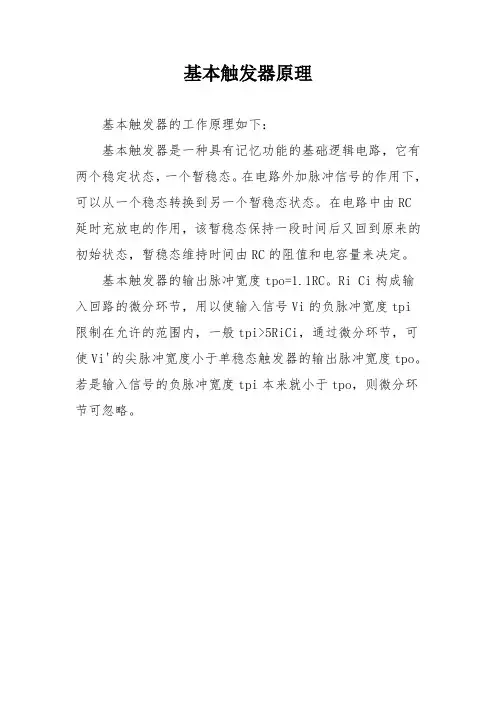

基本触发器原理
基本触发器原理
基本触发器的工作原理如下：
基本触发器是一种具有记忆功能的基础逻辑电路，它有两个稳定状态，一个暂稳态。
在电路外加脉冲信号的作用下，可以从一个稳态转换到另一个暂稳态状态。
在电路中由RC
延时充放电的作用，该暂稳态保持一段时间后又回到原来的初始状态，暂稳态维持时间由RC的阻值和电容量来决定。
基本触发器的输出脉冲宽度tpo=1.1RC。
Ri Ci构成输入回路的微分环节，用以使输入信号Vi的负脉冲宽度tpi
限制在允许的范围内，一般tpi>5RiCi，通过微分环节，可使Vi'的尖脉冲宽度小于单稳态触发器的输出脉冲宽度tpo。
若是输入信号的负脉冲宽度tpi本来就小于tpo，则微分环节可忽略。
各类触发器的构造_原理和特性
各类触发器的构造_原理和特性触发器是计算机硬件中常用的一种电子开关装置。
其主要功能是在特定的输入条件下产生特定的输出信号。
触发器分为多种类型，包括RS触发器、JK触发器、D触发器和T触发器等。
每一种触发器都有其独特的构造、原理和特性。
1. RS触发器（Reset-Set触发器）:RS触发器是最常见的一种触发器，其构造基于两个门电路（例如，两个与门或两个或门）。
其中一个门用于控制重置（Reset）信号，另一个门用于控制设置（Set）信号。
RS触发器有两个输入端，分别是重置输入（R）和设置输入（S），以及两个输出：输出Q和补码输出Q'。
其特性是具有存储功能，可以在输入发生信号变化时改变输出状态，表现出较长的存储时间。
2.JK触发器：JK触发器是在RS触发器基础上改进而来的一种触发器。
JK触发器的构造也是基于两个门电路，通常是带有反馈的异或门和与非门。
与RS触发器不同的是，JK触发器引入了时钟输入。
JK触发器具有两个输入端：输入端J和输入端K，以及一个时钟输入。
其特性是能够通过时钟控制输入信号对输出进行改变，还可以通过特定的输入状态实现触发器的保持、复位和设置等功能。
3.D触发器：D触发器是一种特殊的触发器，它仅具有一个输入端（D）和一个时钟输入。
D触发器的构造基于与门和非门。
其工作原理是在上升或下降沿的时钟信号触发下，将输入信号直接传递到输出。
D触发器具有单向传输功能和存储功能，可以在时钟信号的边沿触发时刻改变输出状态，而不会随着输入信号的变化而改变。
4.T触发器：T触发器是一种特殊的JK触发器，其输入端为T输入。
T触发器的构造基于JK触发器，只是将输入J和输入K连在一起，实现对输入信号进行切换。
当T输入为1时，其功能类似于JK触发器的翻转功能，当T输入为0时，T触发器的功能类似于D触发器。
T触发器可以用于频率分频电路、计数器和位移寄存器等应用。
总的来说，触发器是通过特定的输入条件来改变输出状态的电子开关装置。
触发器的工作原理
触发器的工作原理
触发器是数字电路中的一种重要元件，它可以在特定的输入条件下产生稳定的
输出信号。
触发器的工作原理主要涉及到时钟信号、触发条件和输出状态等方面，下面将详细介绍触发器的工作原理。
首先，触发器的工作原理与时钟信号密切相关。
在数字电路中，时钟信号是非
常重要的，它可以控制数字电路中各个元件的工作节奏，保证整个系统的同步运行。
触发器也需要时钟信号来控制其工作状态，只有在时钟信号到来时，触发器才能对输入信号进行处理，并产生相应的输出信号。
其次，触发器的工作原理还与触发条件密切相关。
触发器有两种基本类型，分
别是边沿触发器和电平触发器。
边沿触发器是在时钟信号的上升沿或下降沿触发的，而电平触发器则是在时钟信号的高电平或低电平状态下触发的。
不同类型的触发器对输入信号的触发条件有所不同，但它们都能够根据触发条件产生稳定的输出信号。
最后，触发器的工作原理还涉及到输出状态的稳定性。
触发器的输出状态可以
分为两种，分别是稳定状态和非稳定状态。
在触发条件满足时，触发器会产生稳定的输出状态，并保持一段时间，直到下一次时钟信号到来。
这种稳定性保证了数字电路的正常运行，能够有效地处理输入信号并产生相应的输出信号。
总的来说，触发器的工作原理涉及到时钟信号、触发条件和输出状态等方面。
通过对这些方面的理解，可以更好地掌握触发器的工作原理，进而在数字电路的设计和应用中发挥重要作用。
触发器作为数字电路中的重要元件，其工作原理的深入理解对于提高数字电路的性能和稳定性具有重要意义。
触发器的原理和类型
触发器的原理和类型触发器是一种用于存储和检测信号状态的部件，它是数字电路中的重要组成部分。
触发器有各种类型和实现方式，其原理和类型既包括基本触发器，如RS触发器、D触发器、JK触发器和T触发器，也包括复杂的触发器，如边沿触发器和级联触发器等。
下面我将详细介绍触发器的原理和各种类型。
触发器的原理：触发器的原理基于电子器件的存储和切换能力，通过控制输入信号和时钟信号的组合，实现数据的存储和传输。
触发器由至少两个稳定的稳态组成，具有一定的存储功能。
当触发器的时钟信号到来时，根据输入信号的状态改变触发器的输出。
触发器的原理可以从两方面来理解。
首先，触发器可以看作是组合逻辑电路和存储元件的结合。
其次，触发器也可以看作是一个时序电路，其输出的稳定状态受到时钟信号的控制。
触发器的类型：触发器的类型很多，以下是常见的几种类型：1. RS触发器：RS触发器是最基本的触发器之一，它由两个交叉连接的非门组成。
它有两个输入端，分别是设置输入（S）和复位输入（R）。
当设置输入为1时，触发器的输出为1；当复位输入为1时，触发器的输出为0；当两个输入都为0时，触发器的输出不变。
RS触发器的特点是可以自锁。
2. D触发器：D触发器是最常用的触发器之一，也是RS触发器的一种变体。
D触发器有一个数据输入（D）和一个时钟输入（CLK），当时钟信号到来时，D触发器将输入数据存储，并且在时钟信号边沿将其传递给输出。
D触发器可以用来实现各种功能，如数据存储、寄存器和移位寄存器等。
3. JK触发器：JK触发器是在RS触发器的基础上发展起来的。
它有两个输入端，即J输入和K输入，和一个时钟输入。
JK触发器的输入方式使其比RS触发器更灵活。
当J为1，K为0时，JK触发器的输出将置1；当J为0，K为1时，JK 触发器的输出将置0；当J和K同时为1时，JK触发器的输出将取反；当J和K 同时为0时，JK触发器的输出不变。
4. T触发器：T触发器是一种特殊的JK触发器，其输入端只有一个T输入和一个时钟输入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电路的信号只有两种状态：逻辑低或逻辑高，即通常所说的0状态或1状态、0电平或1电平。
在各种复杂的数字电路中不但需要对二值（0，1）信号进行算术运算和逻辑适算（门电路），还经常需要将这些信号和运算结果保存起来。
为此，需要使用具有记忆功能的基本逻辑单元。
能够存储l位二值信号的基本单元电路统称触发器。
触发器的特点：
1、具有两个能自行保持的稳定状态，用来表示逻辑状态的0和1，或二进制数的0和1。
2、根据不同的输入信号可以把输出置成1或O状态。
3、当输入信号消失后，能保持其状态不变（具有记忆功能）。
触发器的分类：
按电路结构分为基本、同步、主从、边沿触发器；
按逻辑功能分为RS、JK、D和T触发器；
按触发方式分为电平、脉冲和边沿触发器等。
JK触发器的功能最强，包含了SR、D、T触发器所有的功能；目前生产的触发器定型的只有D和JK触发器；
可用JK和D触发器实现其它功能触发器
常用集成触发器
CD4013 双D触发器
74LS374 三态同相八D触发器
74LS73 双J-K触发器
74LS74 双D触发器
触发器应用：
74LS175 4D触发器构成的四人抢答器
4D触发器CD4013构成的多路控制开关。
