高中物理选修1-1第三章第七节课题研究电在我家同步训练A卷
人教版高中物理选修1-1检测：第三章第七节课题研究：电在我家中
第三章 电磁感应第七节 课题研究：电在我家中A 级 抓基础1．(多选)电源三脚插头的好处是( )A ．三脚插头可以提高电源的用电效率，起到节能的作用B ．三脚插头可以防止用电器的静电积累，从而起到保护电器的作用C ．三脚插头可以在用电器漏电时把电流引向大地，从而起到保护作用D ．防止用电器电流过大把电器烧毁解析：使用三孔插座的目的是为了将用电器的金属外壳接地，而不是为了节能，故A 错；三脚插头内有一根导线与用电器的外壳相连，在发生漏电时，可将电流导向大地，防止触电，故C 正确．另外B 对，D 错．答案：BC2．某用户总共有60 W 的电灯4盏，40 W 的电灯2盏，这个用户选用的保险丝的额定电流应该是( )A ．1.3 AB ．1.35 AC ．1.4 AD ．1.5 A解析：该用户的总功率是(4×60＋2×40)W ＝320 W ，由I ＝P U ＝320220A ≈1.45 A ，故选用的保险丝的额定电流应稍大于1.45 A.答案：D3．下表为某电热水壶铭牌上的一部分内容．根据表中的信息，可计算出在额定电压下以额定功率工作时通过电热水壶的电流约为( )C ．4.4 AD ．6.8 A 解析：由铭牌可知额定电压为220 V ，额定功率为1 500 W ，根据P ＝UI 知I ＝P U ＝1 500220A ≈6.8 A ．选项D 正确．答案：D 4．小李家的电表允许通过的最大电流是10 A ，他家有4个标有“220 V 60 W”的灯泡，一个标有“220 V 1 000 W ”的电热水器，一台制冷时耗电为1 200 W 的空调和一台80 W 的电视机，则( )A．所有用电器可以同时使用B．除灯泡外其他用电器可以同时使用C．关闭电视机后其他用电器可以同时使用D．空调制冷时，其他所有用电器不能同时使用解析：最大电流10 A，最大使用功率P＝UI＝10×220 W＝2 200 W，而所有电器功率之和为(4×60＋1 000＋1 200＋80)W＝2 520 W，故A错、D对；除灯泡外其他用电器总功率为2 280 W，B错；同理C错．答案：D5．关于家庭安全用电，下列做法正确的是( )A．保险丝烧断后，用铜丝代替B．手未擦干就直接拔电器的插头C．洗衣机、洗碗机等容易潮湿的电器外壳接地D．几个大功率的电器同时使用一个移动插座解析：保险丝烧断后用铜丝代替就没有保护作用了；手未擦干就直接拔电器的插头容易造成触电事故；几个大功率的电器同时使用一个移动插座可能会导致电流过大而着火．答案：C6．下列关于节约用电的做法，错误的是( )A．较长时间不使用计算机时，关闭显示屏，启用休眠状态B．选购电冰箱时，选择低能耗产品C．傍晚做作业时，不到完全看不见，坚持不开灯D．养成习惯，人走关灯解析：傍晚做作业时，不到完全看不见，坚持不开灯会影响视力．答案：C7．(多选)家庭电路中的用电器原来都在正常工作，把台灯插头插入插座时，家中电灯突然熄灭，原因可能是( )A．台灯的灯丝断了B．台灯插头处短路C．台灯的电线原来是断路的D．台灯接线处短路解析：台灯插头插入插座时只有电路短路才会造成家中停电，台灯灯丝断、电线断路只能造成台灯不亮，不会使家中其他用电器停电，故选B、D.答案：BD8．连接台灯的双股软线因绝缘损坏而发生短路，其结果是( )A．台灯灯泡因电流过大而烧坏B．台灯灯泡两端电压增大，但电流很小C．因发生短路，灯丝本身电阻减小D．流过灯泡的电流几乎等于零解析：因发生短路，电源的电流会突然增大，可能烧断保险丝，灯泡几乎没有电流通过，选项D正确．答案：D9．(多选)家庭电路的保险丝烧断了，下列说法中正确的是( )A．一定不能用铜丝或铁丝代替B．为了保险，选择尽量粗的保险丝代替C．选择额定电流等于或稍小于电路中最大正常工作电流的保险丝代替D．选择额定电流等于或稍大于电路中最大正常工作电流的保险丝代替解析：若用铜丝来代替保险丝，则失去保险丝的作用，会威胁到人身安全，故A对．越粗的保险丝，电阻值越小，其额定电流就越大，若额定电流太大会失去保护安全的作用，故B、C错，D对．答案：AD10．(多选)下列说法中，正确的是( )A．洗衣机的三脚电源插头，其中一个脚通过导线与洗衣机的金属外壳相连B．保险丝是用电阻比较大、熔点比较低的铅锑合金制成的C．使用螺丝刀形状的测电笔时，要用指尖抵住测电笔尾的金属体D．对人体的安全电压应不高于220 V解析：当三脚插头插入三孔插座时，使金属外壳与大地相连通，这样若金属壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生；保险丝是由电阻率大、熔点低的铅锑合金制成的；使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线；对人体的安全电压是不高于36 V.答案：ABC精美句子1、善思则能“从无字句处读书”。

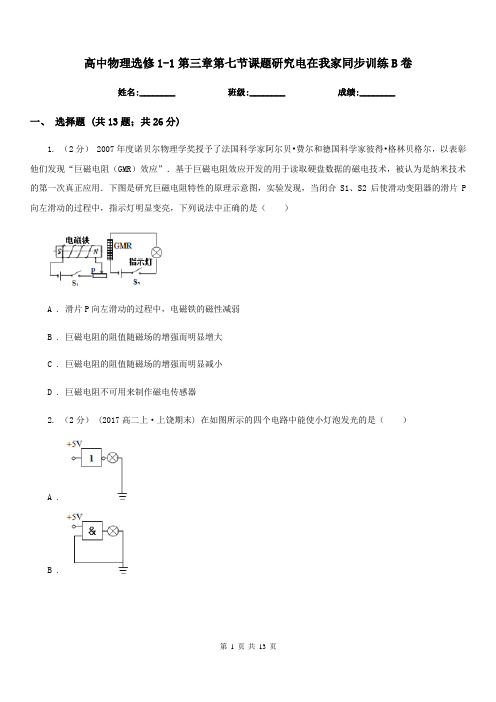

高中物理选修1-1第三章第七节课题研究电在我家同步训练B卷
高中物理选修1-1第三章第七节课题研究电在我家同步训练B卷姓名:________ 班级:________ 成绩:________一、选择题 (共13题；共26分)1. （2分） 2007年度诺贝尔物理学奖授予了法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔，以表彰他们发现“巨磁电阻（GMR）效应”．基于巨磁电阻效应开发的用于读取硬盘数据的磁电技术，被认为是纳米技术的第一次真正应用．下图是研究巨磁电阻特性的原理示意图，实验发现，当闭合S1、S2后使滑动变阻器的滑片P 向左滑动的过程中，指示灯明显变亮，下列说法中正确的是（）A . 滑片P向左滑动的过程中，电磁铁的磁性减弱B . 巨磁电阻的阻值随磁场的增强而明显增大C . 巨磁电阻的阻值随磁场的增强而明显减小D . 巨磁电阻不可用来制作磁电传感器2. （2分） (2017高二上·上饶期末) 在如图所示的四个电路中能使小灯泡发光的是（）A .B .C .D .3. （2分）在如图所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“0”时，则在C和D端输出的电信号分别为（）A . 1和0B . 0和1C . 1和1D . 0和04. （2分）某测量仪器及其控制电路如图所示．仪器的等效内阻为100欧，正常工作电流范围为100﹣300MA，电源电压为30V．控制电路由两个滑动变阻器组成，为了快速准确地调节仪器的工作电流，应选用哪一组变阻器？（）A . R1=100欧，R2=10欧B . R1=200欧，R2=20欧C . R1=100欧，R2=100欧D . R1=200欧，R2=200欧5. （2分）氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图甲所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，电压表的指针位置就与一氧化碳浓度有了对应关系，观察电压表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是电导（即电阻的倒数）一CO浓度曲线，如图乙所示．在下列表示一氧化碳浓度c与电压表示数U0之间关系的图象中正确的是（）A .B .C .D .6. （2分） (2019高三上·昌平月考) 如图所示，R1、R2、R3为定值电阻，S0、S1为开关，别为理想电压表与电流表．初始时S0与S1均闭合，现将S1断开，则（）A . 的读数变大，的读数变小B . 的读数变大，的读数变大C . 的读数变小，的读数变小D . 的读数变小，的读数变大7. （2分） (2017高二上·惠州期末) 用遥控器调换电视机的频道的过程，实际上就是传感器把光信号转化为电信号的过程．下列属于这类传感器的是（）A . 红外报警装置B . 走廊照明灯的声控开关C . 自动洗衣机中的压力传感装置D . 电饭煲中控制加热和保温的温控器8. （2分）下列不会用到温度传感器的是（）A . 空调机B . 电冰箱C . 微波炉D . 楼道自动开关电灯9. （2分）如图所示电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A . 电路的总电阻变大B . 电流表的示数变大C . 电源效率变小D . 电源输出功率变小10. （2分）下列说法正确的是（）A . 楼道里的灯只有天黑时出现声音才亮，说明它的控制电路中只有声传感器B . 电子秤所使用的测力装置是温度传感器C . 用点电荷代替带电体，应用的是理想模型法D . 伽利略在利用理想实验探究力和运动关系时，使用的是等效替代法11. （2分）随着生活质量的提高，自动干手机已进入家庭．洗手后，将湿手靠近自动干手机，机内的传感器便驱动电热器加热，有热空气从机内吹出，将湿手烘干．手靠近干手机能使机内的传感器工作，是因为（）A . 改变了传感器的湿度B . 改变了传感器的温度C . 改变了传感器的磁场D . 改变了传感器的电容12. （2分）传感器的应用很广，下例事例或器材中利用温度传感器的是（）A . 洗衣机定时器开关B . 电视无线遥控开关C . 电饭锅自动控温D . 楼道电灯自动控制开关13. （2分）下列由基本门组成的电路中，能使蜂鸣器发出声音的是（）A .B .C .D .二、填空题(共计5小题) (共5题；共11分)14. （3分） (2018高二上·海南期末) 如图所示电路称为________(选填“与”，“或”和“非”)门电路，若把开关接通定义为1，断开定义为0，灯泡亮为1，熄为0，则在其真值表中X为________，Z为________．15. （2分） (2018高二上·海南期末) 用多用表的欧姆挡测量一个二极管，测量情况如图所示，这个二极管的正极是________端，负极是________端（选填“ A”或“ B” ）。

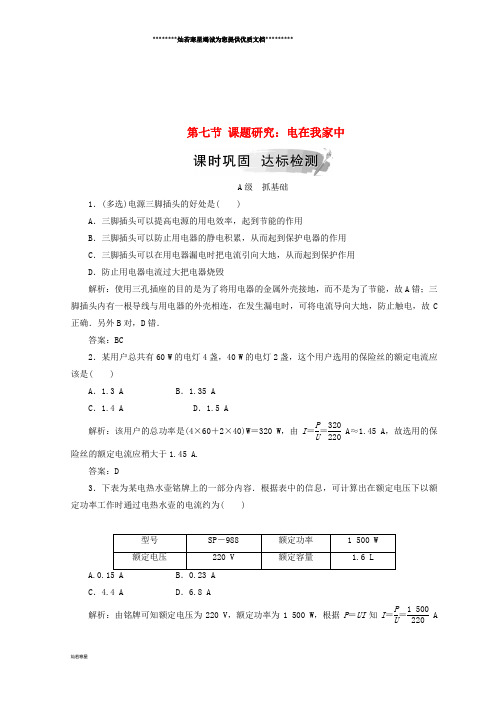

高中物理 第三章 电磁感应 第七节 课题研究：电在我家中检测 新人教版选修1-1
第七节 课题研究：电在我家中A 级 抓基础1．(多选)电源三脚插头的好处是( )A ．三脚插头可以提高电源的用电效率，起到节能的作用B ．三脚插头可以防止用电器的静电积累，从而起到保护电器的作用C ．三脚插头可以在用电器漏电时把电流引向大地，从而起到保护作用D ．防止用电器电流过大把电器烧毁解析：使用三孔插座的目的是为了将用电器的金属外壳接地，而不是为了节能，故A 错；三脚插头内有一根导线与用电器的外壳相连，在发生漏电时，可将电流导向大地，防止触电，故C 正确．另外B 对，D 错．答案：BC2．某用户总共有60 W 的电灯4盏，40 W 的电灯2盏，这个用户选用的保险丝的额定电流应该是( )A ．1.3 AB ．1.35 AC ．1.4 AD ．1.5 A解析：该用户的总功率是(4×60＋2×40)W ＝320 W ，由I ＝P U ＝320220A ≈1.45 A ，故选用的保险丝的额定电流应稍大于1.45 A.答案：D3．下表为某电热水壶铭牌上的一部分内容．根据表中的信息，可计算出在额定电压下以额定功率工作时通过电热水壶的电流约为( )C ．4.4 AD ．6.8 A解析：由铭牌可知额定电压为220 V ，额定功率为1 500 W ，根据P ＝UI 知I ＝P U ＝1 500220A≈6.8 A．选项D正确．答案：D4．小李家的电表允许通过的最大电流是10 A，他家有4个标有“220 V 60 W”的灯泡，一个标有“220 V 1 000 W”的电热水器，一台制冷时耗电为1 200 W的空调和一台80 W的电视机，则( )A．所有用电器可以同时使用B．除灯泡外其他用电器可以同时使用C．关闭电视机后其他用电器可以同时使用D．空调制冷时，其他所有用电器不能同时使用解析：最大电流10 A，最大使用功率P＝UI＝10×220 W＝2 200 W，而所有电器功率之和为(4×60＋1 000＋1 200＋80)W＝2 520 W，故A错、D对；除灯泡外其他用电器总功率为2 280 W，B错；同理C错．答案：D5．关于家庭安全用电，下列做法正确的是( )A．保险丝烧断后，用铜丝代替B．手未擦干就直接拔电器的插头C．洗衣机、洗碗机等容易潮湿的电器外壳接地D．几个大功率的电器同时使用一个移动插座解析：保险丝烧断后用铜丝代替就没有保护作用了；手未擦干就直接拔电器的插头容易造成触电事故；几个大功率的电器同时使用一个移动插座可能会导致电流过大而着火．答案：C6．下列关于节约用电的做法，错误的是( )A．较长时间不使用计算机时，关闭显示屏，启用休眠状态B．选购电冰箱时，选择低能耗产品C．傍晚做作业时，不到完全看不见，坚持不开灯D．养成习惯，人走关灯解析：傍晚做作业时，不到完全看不见，坚持不开灯会影响视力．答案：C7．(多选)家庭电路中的用电器原来都在正常工作，把台灯插头插入插座时，家中电灯突然熄灭，原因可能是( )A．台灯的灯丝断了B．台灯插头处短路C．台灯的电线原来是断路的D．台灯接线处短路解析：台灯插头插入插座时只有电路短路才会造成家中停电，台灯灯丝断、电线断路只能造成台灯不亮，不会使家中其他用电器停电，故选B、D.答案：BD8．连接台灯的双股软线因绝缘损坏而发生短路，其结果是( )A．台灯灯泡因电流过大而烧坏B．台灯灯泡两端电压增大，但电流很小C．因发生短路，灯丝本身电阻减小D．流过灯泡的电流几乎等于零解析：因发生短路，电源的电流会突然增大，可能烧断保险丝，灯泡几乎没有电流通过，选项D正确．答案：D9．(多选)家庭电路的保险丝烧断了，下列说法中正确的是( )A．一定不能用铜丝或铁丝代替B．为了保险，选择尽量粗的保险丝代替C．选择额定电流等于或稍小于电路中最大正常工作电流的保险丝代替D．选择额定电流等于或稍大于电路中最大正常工作电流的保险丝代替解析：若用铜丝来代替保险丝，则失去保险丝的作用，会威胁到人身安全，故A对．越粗的保险丝，电阻值越小，其额定电流就越大，若额定电流太大会失去保护安全的作用，故B、C错，D对．答案：AD10．(多选)下列说法中，正确的是( )A．洗衣机的三脚电源插头，其中一个脚通过导线与洗衣机的金属外壳相连B．保险丝是用电阻比较大、熔点比较低的铅锑合金制成的C．使用螺丝刀形状的测电笔时，要用指尖抵住测电笔尾的金属体D．对人体的安全电压应不高于220 V解析：当三脚插头插入三孔插座时，使金属外壳与大地相连通，这样若金属壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生；保险丝是由电阻率大、熔点低的铅锑合金制成的；使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线；对人体的安全电压是不高于36 V.答案：ABC。
2020学年高中物理第三章电磁感应第七节课题研究：电在我家中检测新人教版选修1-1
第七节 课题研究：电在我家中A 级 抓基础1．(多选)电源三脚插头的好处是( )A ．三脚插头可以提高电源的用电效率，起到节能的作用B ．三脚插头可以防止用电器的静电积累，从而起到保护电器的作用C ．三脚插头可以在用电器漏电时把电流引向大地，从而起到保护作用D ．防止用电器电流过大把电器烧毁解析：使用三孔插座的目的是为了将用电器的金属外壳接地，而不是为了节能，故A 错；三脚插头内有一根导线与用电器的外壳相连，在发生漏电时，可将电流导向大地，防止触电，故C 正确．另外B 对，D 错．答案：BC2．某用户总共有60 W 的电灯4盏，40 W 的电灯2盏，这个用户选用的保险丝的额定电流应该是( )A ．1.3 AB ．1.35 AC ．1.4 AD ．1.5 A解析：该用户的总功率是(4×60＋2×40)W ＝320 W ，由I ＝P U ＝320220A ≈1.45 A ，故选用的保险丝的额定电流应稍大于1.45 A.答案：D3．下表为某电热水壶铭牌上的一部分内容．根据表中的信息，可计算出在额定电压下以额定功率工作时通过电热水壶的电流约为( )A C ．4.4 AD ．6.8 A 解析：由铭牌可知额定电压为220 V ，额定功率为1 500 W ，根据P ＝UI 知I ＝P U ＝1 500220A ≈6.8 A ．选项D 正确．答案：D4．小李家的电表允许通过的最大电流是10 A ，他家有4个标有“220 V 60 W”的灯泡，一个标有“220 V 1 000 W ”的电热水器，一台制冷时耗电为1 200 W 的空调和一台80 W 的电视机，则( )A．所有用电器可以同时使用B．除灯泡外其他用电器可以同时使用C．关闭电视机后其他用电器可以同时使用D．空调制冷时，其他所有用电器不能同时使用解析：最大电流10 A，最大使用功率P＝UI＝10×220 W＝2 200 W，而所有电器功率之和为(4×60＋1 000＋1 200＋80)W＝2 520 W，故A错、D对；除灯泡外其他用电器总功率为2 280 W，B错；同理C错．答案：D5．关于家庭安全用电，下列做法正确的是( )A．保险丝烧断后，用铜丝代替B．手未擦干就直接拔电器的插头C．洗衣机、洗碗机等容易潮湿的电器外壳接地D．几个大功率的电器同时使用一个移动插座解析：保险丝烧断后用铜丝代替就没有保护作用了；手未擦干就直接拔电器的插头容易造成触电事故；几个大功率的电器同时使用一个移动插座可能会导致电流过大而着火．答案：C6．下列关于节约用电的做法，错误的是( )A．较长时间不使用计算机时，关闭显示屏，启用休眠状态B．选购电冰箱时，选择低能耗产品C．傍晚做作业时，不到完全看不见，坚持不开灯D．养成习惯，人走关灯解析：傍晚做作业时，不到完全看不见，坚持不开灯会影响视力．答案：C7．(多选)家庭电路中的用电器原来都在正常工作，把台灯插头插入插座时，家中电灯突然熄灭，原因可能是( )A．台灯的灯丝断了B．台灯插头处短路C．台灯的电线原来是断路的D．台灯接线处短路解析：台灯插头插入插座时只有电路短路才会造成家中停电，台灯灯丝断、电线断路只能造成台灯不亮，不会使家中其他用电器停电，故选B、D.答案：BD8．连接台灯的双股软线因绝缘损坏而发生短路，其结果是( )A．台灯灯泡因电流过大而烧坏B．台灯灯泡两端电压增大，但电流很小C．因发生短路，灯丝本身电阻减小D．流过灯泡的电流几乎等于零解析：因发生短路，电源的电流会突然增大，可能烧断保险丝，灯泡几乎没有电流通过，选项D正确．答案：D9．(多选)家庭电路的保险丝烧断了，下列说法中正确的是( )A．一定不能用铜丝或铁丝代替B．为了保险，选择尽量粗的保险丝代替C．选择额定电流等于或稍小于电路中最大正常工作电流的保险丝代替D．选择额定电流等于或稍大于电路中最大正常工作电流的保险丝代替解析：若用铜丝来代替保险丝，则失去保险丝的作用，会威胁到人身安全，故A对．越粗的保险丝，电阻值越小，其额定电流就越大，若额定电流太大会失去保护安全的作用，故B、C错，D对．答案：AD10．(多选)下列说法中，正确的是( )A．洗衣机的三脚电源插头，其中一个脚通过导线与洗衣机的金属外壳相连B．保险丝是用电阻比较大、熔点比较低的铅锑合金制成的C．使用螺丝刀形状的测电笔时，要用指尖抵住测电笔尾的金属体D．对人体的安全电压应不高于220 V解析：当三脚插头插入三孔插座时，使金属外壳与大地相连通，这样若金属壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生；保险丝是由电阻率大、熔点低的铅锑合金制成的；使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线；对人体的安全电压是不高于36 V.答案：ABC。
人教版高中物理选修1-1课件第三章七、课题研究：电在我家中
4．下面是人们在日常生活中的一些做法，其中不符合安全 用电原则的是( C )
A．将开关安装在灯泡和火线之间 B．发生触电事故后，应先切断电源再救治 C．保险丝熔断后，用较粗的铜丝来替代 D．将家用电器的金属外壳与大地连接起来
知识点1 家用电器
1．家庭电路中一般有三条电线，分别是__火__线__、_零__线___、 ___地__线___.
盏，这个用户选用的保险丝的额定电流应该是( )
A．1.3 A
B．1.35 A
C．1.4 A
D．1.5 A
解析：该用户的总功率是(4×60＋2×40) W＝320 W，由
I＝ UP＝
320 220
A＝1.45 A，故选用的保险丝的额定电流应稍大
于1.45 A.
答案：D
【触类旁通】 2．小李家的电表允许通过的最大电流是 10 A，他家有 4
高中物理课件
（金戈铁骑 整理制作）
七、课题研究：电在我家中
1．家用电器之间一般是__并___联连接，开关串联接在其所 控制用电器和_火___(填“火”或“零”)线之间．
2．在家庭电路中，用试电笔辨别输电线时，能使氖管发光 的是___火_____线． 3．安全用电的原则是不接触低压带电体，不_______靠_高近压 带电体
个标有“220 V 60 W”的灯泡，一个标有“220 V 1000 W” 的
电热水器，一台制冷时耗电为 1 200 W 的空调和一台耗电为 80 W 的电视机，下列说法正确的是( )
A．所有用电器可以同时使用 B．除灯泡外其他用电器可以同时使用 C．关闭电视机后其他用电器可以同时使用 D．空调制冷时，不能和其他所有用电器同时使用
两脚插座中，你认为妥当吗？( ) A．妥当 B．不妥当，洗衣机的外壳容易带电，应改装在有地线的 三线插座上 C．不妥当，洗衣机是功率很大的电器 D．无所谓，怎样都行 解析：三线插座是为用电器的安全．当用电器漏电时把电 流引向大地，从而起到保护作用．

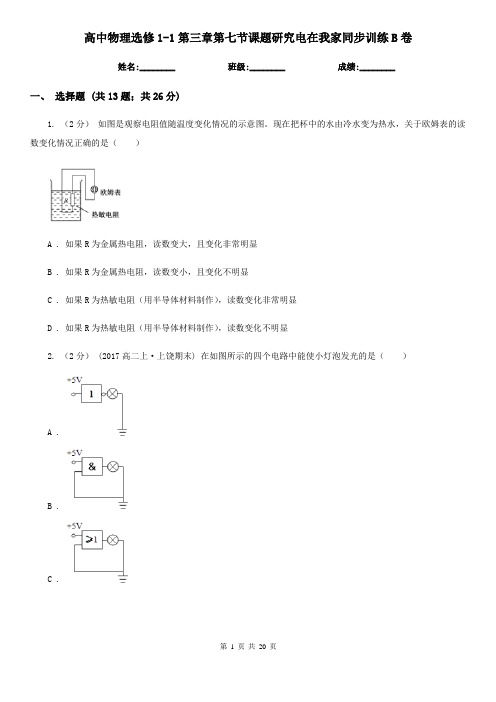

高中物理选修1-1第三章第七节课题研究电在我家同步训练B卷
高中物理选修1-1第三章第七节课题研究电在我家同步训练B卷姓名:________ 班级:________ 成绩:________一、选择题 (共13题；共26分)1. （2分）如图是观察电阻值随温度变化情况的示意图。
现在把杯中的水由冷水变为热水，关于欧姆表的读数变化情况正确的是（）A . 如果R为金属热电阻，读数变大，且变化非常明显B . 如果R为金属热电阻，读数变小，且变化不明显C . 如果R为热敏电阻（用半导体材料制作），读数变化非常明显D . 如果R为热敏电阻（用半导体材料制作），读数变化不明显2. （2分） (2017高二上·上饶期末) 在如图所示的四个电路中能使小灯泡发光的是（）A .B .C .D .3. （2分）下列由基本门组成的电路中，能使蜂鸣器发出声音的是（）A .B .C .D .4. （2分）随着生活质量的提高，自动干手机已进入家庭．洗手后，将湿手靠近自动干手机，机内的传感器便驱动电热器加热，有热空气从机内吹出，将湿手烘干．手靠近干手机能使机内的传感器工作，是因为（）A . 改变了传感器的湿度B . 改变了传感器的温度C . 改变了传感器的磁场D . 改变了传感器的电容5. （2分）计算机光驱的主要部分是激光头，它可以发射脉冲激光信号，激光扫描光盘时，激光头利用光敏电阻自动计数器将反射回来的脉冲信号传输给信号处理系统，再通过计算机显示出相应信息．光敏电阻自动计数器的示意图如图所示，其中R1为光敏电阻，R2为定值电阻，此光电计数器的基本工作原理是（）A . 当有光照射R1时，处理系统获得低电压B . 当无光照射R1时，处理系统获得高电压C . 信号处理系统每获得一次低电压就计数一次D . 信号处理系统每获得一次高电压就计数一次6. （2分） (2019高二上·番禺期中) 在如图R1R2R3皆为定值电阻，R4为可变电阻，电源的电动势为E，内阻为r。
设电流表A的读数为I，电压表V的读数为U。
2012高二物理每课一练 3.7 课题研究：电在我家中 (人教版选修1-1)
七、课题研究：电在我家中一、单项选择题Ⅰ1．如果连接台灯的双股软线因绝缘损坏而发生短路,其结果是（)A．台灯灯泡因电流过大而烧坏B．台灯灯泡两端电压增大，但电流很小C．因发生短路,灯丝本身电阻很小D．流过灯泡的电流几乎为零2．如图3－7－1所示，是小刚家里部分电路的示意图．当闭合开关S后，发现电灯L不亮,检查保险丝没有熔断．小刚用测电笔分别测试电灯L接口的两根电线C点和D点，发现这两处都能使测电笔的氖管发光；他再用测电笔分别测试火线A点和零线B点时，氖管在测A点时能发光，在测B点时不发光．你判定此电路故障应是( )图3－7－1A．火线和零线短路B．电灯L短路C．电线AC段某处断路D．电线BD段某处断路3．人体发生触电的原因是( )A．人体能导电B．人体带电太多了C．通过人体的电流超过了一定值D．人体接触了电流4．在家庭电路中，与电灯串联连接的是( )A．开关B．电脑C．电话D．电视机5．小王家的家庭电路进户开关上安装着漏电保护器，铭牌如图3－7－2所示．在以下几种说法中，正确的是（）电源规格220 V 50 Hz 20 A额定漏电动作开关电流0.03 A额定漏电不动作开关电流0.015 A漏电动作时间≤0。
1 s符合标准号GB6829－95XXXX电器厂出厂日期2012年1月图3－7－2A．漏电电流大于30 mA时,保护器会在0.1 s之内切断电源B．漏电持续时间超过0。
1 s时保护器才能动作C．当漏电电流达到15 mA时就能起到可靠的保护作用D．只有当进户电压大于220 V或用电电流大于20 A时，才能起到保护作用6．安全教育已越来越引起学校和社会各界的高度重视并开展了一系列丰富多彩的教育活动．某中学在一次关于家庭用电的“对”、“错"抢答比赛中，提出以下说法，其中应回答“对”的是( ）A．如果发生了触电事故，要立即切断电源B．若没有保险丝,可用细铜丝代替C．控制家用电器的开关应该安装在零线上D．电饭煲用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性7．“电路中发生短路”,这里短路是指( )A。
2020秋高中物理人教版选修1-1同步：第三章第七节课题研究：电在我家中 含解析
6．节电的方法． (1)养成良好的用电习惯，记住随手关闭不使用的用 电器． (2)购买和使用用电器时，要根据实际需要，避免造 成浪费． (3)用电器要确保使用状态良好，有故障和老化的电 器也会造成用电浪费．
【典例】 小明家新买一台洗衣机，打算放在阳台上，
可是阳台上只有一个双孔插座，而洗衣机插头是三脚 的．小明想：洗衣机只需要两孔插座，不如用钳子拔去 一只脚，然后插入两孔插座中．你认为小明的做法( )
A．妥当 B．不妥当，洗衣机的外壳容易带电，应改装在有地 线的三孔插座上
C．不妥当，洗衣机是功率很大的电器 D．无所谓，怎样都行 解析：三孔插座有利于用电器的安全，当用电器漏电 时把电流引向大地，从而起到保护作用． 答案：B
(多选)如图所示为正确的电路连接方式，现某人在安 装完照明电路后，接通电源之前，把一个额定电压为 220 V 的灯泡作为检验灯泡，连接在原来保险丝的位置，同时 将电路中所有开关都断开．用这种方法可以检查电路中是 否有短路等故障．在接通电容易潮湿的电器如洗衣机、洗碗机等更要接地． (4) 不 要 在 同 一 插 座 上 同 时 使 用 几 个 大 功 率 的 用 电 器．在同一插座上用电器的总功率过高时，流过插座的 电流太大，容易引起火灾． (5)不要让纸张等易燃物过分靠近电灯、电饭锅、电 炉等电热器．
第三章 电 磁 感 应
第七节 课题研究：电在我家中
使用交流电器时，碰触到外壳为什么会有轻微的麻刺感 在使用交流电器时，即使电器不漏电，碰触到外壳有时 也会有轻微的麻刺感．如果用验电笔去试一下，还会看见氖 管发光．如何解释这种现象呢？
出现上述现象的根本原因在于，交流电能通过电容 器．在有变压器或电动机的电器里，线圈总是绕在铁芯上， 线圈与铁芯彼此绝缘但相距很近．线圈与外壳间有一定的 电容．当电器的线圈中通过交流电时，在交变电场的作用 下，电容器不断地充电和放电，电器外壳上就会不断地感 应出电荷来，于是，外壳对地就有一定的电压．当人体直 接接触到外壳，电器外壳与地之间就形成电流通路，于是 就有电流流过人的身体，就有可能感到轻微的麻刺感；用 验电笔去试一下，会看到氖管发光．
高中物理选修1-1第三章第七节课题研究电在我家同步训练D卷
高中物理选修1-1第三章第七节课题研究电在我家同步训练D卷姓名:________ 班级:________ 成绩:________一、选择题 (共13题；共26分)1. （2分）传感器的种类多种多样，其性能也各不相同，空调机在室内温度达到设定的温度后，会自动停止工作，空调机内使用的传感器是（）A . 生物传感器B . 红外传感器C . 温度传感器D . 压力传感器2. （2分） (2017高二上·上饶期末) 在如图所示的四个电路中能使小灯泡发光的是（）A .B .C .D .3. （2分） (2017高二上·拉萨期末) 如表是某逻辑电路的真值表，该电路是（）输入输出001011101110A .B .C .D .4. （2分）下列说法正确的是（）A . 话筒是一种常用的声传感器，其作用是将电信号转换为声信号B . 电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断C . 霍尔元件能够把磁感应强度这个磁学量转换为电流这个电学量D . 半导体热敏电阻常用作温度传感器，温度升高，它的电阻值变大5. （2分）自动门、生命探测器、家电遥控系统、防盗防火报警器都使用了（）A . 温度传感器B . 红外线传感器C . 生物传感器D . 压力传感器6. （2分） (2017高二上·长春期末) 在如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则（）A . 电压表的示数变大B . 小灯泡消耗的功率变小C . 通过R2的电流变小D . 电源内阻的电压变大7. （2分）大量信息的存储和多用户的使用对信息安全提出了严峻的挑战，下列四项中对计算机系统的信息危害最大的是（）A . 内存大小B . 计算机病毒C . 电脑的存储速度D . 电脑的计算速度8. （2分）下列应用了温度传感器的是（）A . 商场里的自动玻璃门B . 夜间自动打开的路灯C . 自动恒温冰箱D . 楼梯口的夜间有声音时就亮的灯9. （2分）某小组将锌片和铜片插入一个西红柿中，用电压表测量铜片和锌片间电压为0.3V.然后又将同样的10个西红柿电池串联成电池组(n个电动势为E，内阻为r的相同电池串联时，总电动势为nE，总电阻为nr)，与一个额定电压为1.5V、额定功率为1W的小灯泡相连接，小灯泡不发光，测得小灯泡两端的电压为0.2V.对此现象以下解释正确的是（）A . 西红柿电池组的电动势大于小灯泡的额定电压，小灯泡已经烧毁B . 西红柿电池组不可能提供电能C . 西红柿电池组提供的电功率太小D . 西红柿电池组的内阻远小于小灯泡的电阻10. （2分）传感器是一种能够将各种物理量、化学量、生物量等转化成电学量的器件．下列器件能作为传感器的有（）A . 发光二极管B . 小灯泡C . 光敏电阻D . 蜂鸣器11. （2分）有些洗衣机设有多段式水位自动感应装置，该装置采用的传感器是（）A . 温度传感器B . 压力传感器C . 生物传感器D . 红外线传感器12. （2分）利用光敏电阻制作的光传感器，记录了传送带上工作的输送情况，如图1所示为某工厂成品包装车间的光传感记录器，光传感器B能接收到发光元件A发出的光，每当工件挡住A发出的光时，光传感器输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图2所示，若传送带始终匀速运动，每两个工件间的距离为0.2m，则下述说法正确的是（）A . 传送带运动的速度是0.1 m/SB . 传送带运动的速度是0.2 m/SC . 该传送带每小时输送1200个工件D . 该传送带每小时输送7200个工件13. （2分）在如图所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“0”时，则在C和D端输出的电信号分别为（）A . 1和0B . 0和1C . 1和1D . 0和0二、填空题(共计5小题) (共5题；共11分)14. （3分） (2018高二上·海南期末) 如图所示电路称为________(选填“与”，“或”和“非”)门电路，若把开关接通定义为1，断开定义为0，灯泡亮为1，熄为0，则在其真值表中X为________，Z为________．15. （2分） (2018高二上·海南期末) 用多用表的欧姆挡测量一个二极管，测量情况如图所示，这个二极管的正极是________端，负极是________端（选填“ A”或“ B” ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理选修1-1第三章第七节课题研究电在我家同步训练A卷姓名:________ 班级:________ 成绩:________一、选择题 (共13题；共26分)1. （2分） (2017高二下·珠海期中) 传感器是一种采集信息的重要器件，如图所示是一种测定压力的电容式传感器．当待测压力F作用于可动膜片电极上时，以下说法中错误的是（）A . 若F向上压膜片电极，电路中有从a到b的电流B . 若F向上压膜片电极，电容器的电容增大C . 若F向上压膜片电极，电流表指针发生偏转D . 若电流表有示数，则说明压力F发生变化2. （2分） (2017高二上·上饶期末) 在如图所示的四个电路中能使小灯泡发光的是（）A .B .C .D .3. （2分）下列由基本门组成的电路中，能使蜂鸣器发出声音的是（）A .B .C .D .4. （2分）下列仪器内部装有传感器的是（）A . 天平B . 刻度尺C . 红外测温仪D . 弹簧测力计5. （2分） (2016高二上·西安开学考) 如图示为两个非门和一个或门组成的复合门电路，选项正确的是（）A . 输入11时输出是0B . 输入10时输出是0C . 输入11时输出是1D . 输入00时输出是06. （2分） (2019高二上·丰台期中) 在如图所示的电路中，电源的电动势为E，内阻为r．当滑动变阻器的滑片P向左移动时（）A . 电流表的示数变小，电压表的示数变大B . 电流表的示数变小，电压表的示数变小C . 电流表的示数变大，电压表的示数变大D . 电流表的示数变大，电压表的示数变小7. （2分） (2017高二上·惠州期末) 用遥控器调换电视机的频道的过程，实际上就是传感器把光信号转化为电信号的过程．下列属于这类传感器的是（）A . 红外报警装置B . 走廊照明灯的声控开关C . 自动洗衣机中的压力传感装置D . 电饭煲中控制加热和保温的温控器8. （2分）当前传感器被广泛应用于各种电器、电子产品之中，下述关于常用的几种家用电子器件所采用传感器说法中，不正确的是（）A . 电视机对无线遥控信号的接收主要是采用了光电传感器B . 电子体温计中主要是采用了温度传感器C . 电脑所用的光电鼠标主要是采用声波传感器D . 电子秤中主要是采用了力电传感器9. （2分）如图所示电路，电源电动势为E，内阻为r，当闭合开关S后，电路正常连通，小灯泡L1、L2均发光，当滑动变阻器R的滑片P向右滑动一段距离后，下列判断正确的是（）A . L1变亮B . L2变亮C . 电源消耗的总功率变大D . 电源的路端电压变小10. （2分） (2015高二下·三原期中) 压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图（a）所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图（b）所示，下列判断正确的是（）A . 从t1到t2时间内，小车做匀速直线运动B . 从t1到t2时间内，小车做匀加速直线运动C . 从t2到t3时间内，小车做匀速直线运动D . 从t2到t3时间内，小车做匀加速直线运动11. （2分）监控系统控制电路如图所示，电键S闭合时，系统白天和晚上都工作；电键S断开时，系统仅晚上工作．在电路中虚框处分别接入光敏电阻（受光照时阻值减小）和定值电阻，则电路中（）A . C是“与门”，A是光敏电阻B . C是“与门”，B是光敏电阻C . C是“或门”，A是光敏电阻D . C是“或门”，B是光敏电阻12. （2分）关于传感器，下面说法中不正确的有（）A . 电冰箱利用的是温度传感器B . 光电鼠标利用的是生物传感器C . 家电遥控系统利用的是紫外线传感器D . 宾馆里的是防火报警利用的是烟雾传感器13. （2分） (2017高二上·拉萨期末) 如表是某逻辑电路的真值表，该电路是（）输入输出001011101110A .B .C .D .二、填空题(共计5小题) (共5题；共12分)14. （2分） (2018高二上·海南期末) 用多用表的欧姆挡测量一个二极管，测量情况如图所示，这个二极管的正极是________端，负极是________端（选填“ A”或“ B” ）。
15. （3分） (2018高二上·海南期末) 如图所示电路称为________(选填“与”，“或”和“非”)门电路，若把开关接通定义为1，断开定义为0，灯泡亮为1，熄为0，则在其真值表中X为________，Z为________．16. （2分）在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M 是贴在针口处的传感器，接触到药液时由于其电阻RM变________（填“大”或“小”），导致报警器S两端电压U 增大，装置发出警报声．由此推断，调节可变电阻R的阻值，R越________（填“大”或“小”），报警装置就越灵敏．17. （3分）如图是电熨斗的结构图，它装有双金属片温度传感器，其作用是控制电路的通断，常温下右图中上下触点是________（填“接触”或“分离”），当温度升高时双金属片________（填“上层”或“下层”）膨胀比另一层大．若需要设定更高的温度，则应该调节升降螺丝向________（填“上，或“下”）．18. （2分）电容式位移传感器，其工作原理如图所示。
