耳机综合测试仪操作规程
综合测试仪操作规程
1.操作人员必须经过培训才能上岗操作机器。
2.机器运转出现异常情况立即断开总电源。
3.测试人员必须手戴绝缘手套，椅子下面垫绝缘胶皮。
三、保养
1.每天机台清洁卫生。
有限公司
文件类别
三级文综合测试仪操作规程
版本/修订次数
D
编制
审核
批准
一、操作步骤
1．打开电源开关，检查参数是否与作业指导书相符。
2.把被测试电源线插入测试插座，机器自动开始测试。
3．测试合格的电源线会被推出并印上标识。
4．不合格电源线将被测试仪锁紧，仪器发出报警音并亮起相应不合格灯。
纯音听力测试仪操作规程
纯音听力测试仪操作规程第一部分：准备工作1.将纯音听力测试仪放置在平稳的桌面上，确保其稳定性。
2.确保纯音听力测试仪的电源线已经插入电源插座，并连接好所有必要的线缆。
3.打开纯音听力测试仪的电源开关，等待仪器启动。
第二部分：仪器设置1.确保纯音听力测试仪的音量设置在适当的范围内，既不太大也不太小。
可以先将音量调至中等程度，然后根据需要进行微调。
2.设置测试模式。
根据需要选择空气传导或骨传导测试模式，并在菜单中进行相应设置。
第三部分：测试准备1.检查耳机或骨传导器的连接。
确保它们已正确插入设备上的相应插孔，并牢固固定。
2.检查测试环境的噪音水平。
确保测试环境足够安静，以免影响测试结果。
3.确定被测试者的位置。
被测试者应坐在距离纯音听力测试仪适当的距离，并确保其面对测试仪器。
第四部分：测试操作1.开始测试前，请先向被测试者解释测试过程并告知测试的目的。
2.选择适当的音频频率和强度进行测试。
根据被测试者的要求或医生的建议，选择相应的频率和强度水平。
3.在每次测试之前，先向被测试者说明将发出的声音或信号，并确保被测试者已准备好。
4.依次播放不同频率和强度的纯音信号，并记录被测试者的反应。
一般来说，被测试者会使用手势、按钮按下或口头回应等方式表达其听到声音的情况。
5.根据被测试者的反应，适时调整音频频率和强度，确保测试的准确性和客观性。
6.在测试过程中，保持适当的交流和沟通，确保被测试者感到舒适和放松。
第五部分：测试结束1.当完成所有测试时，关闭纯音听力测试仪的电源开关。
2.拔出耳机或骨传导器，并妥善存放它们。
3.对使用的线缆、耳机或骨传导器进行清洁和消毒，以确保下次使用时的卫生和安全。
4.记录和整理测试结果，并将它们存档，以便之后的分析和参考。
第六部分：仪器维护1.定期清洁纯音听力测试仪的外部和内部部件，包括电源插口、控制按钮和显示屏等。
2.使用适当的维护工具，例如吹气罐或棉签，清理仪器上的灰尘和污垢。
综合测试仪操作规程
22000HV 综合测试仪操作规程一、测试前的准备：1、扦上电源线和测量冶具；2、按下电源开关，“POVVER ”；3、准备一条良品线和一条良品线。
二、操作步骤1、耳机自我测试之输出/输入测试反针对输出/输入合独立测试若各点有不良或开路可贞测出，排线测试则提供排完测试。
2、排线测试是以自动扫瞄之方式测试，测试中除了要显示或打印其资料。
可按【上下键】或【打印键】操作外，其余反需装卸排线没有必要按键。
3、开机自我测试结果，LCD 显示主面后，在输出/输入牛角装上排线，需A-B ，C-D 全数排线一对一接好。
4、按功能键进入功能选项按全【测试键】此时 LCD 显示如右：以确认要使用排线测试，按测试键进行排线 测试，否则按【设定键】回到功能选单，测试OK 时LCD 显示“良品”5、测试错误时直接显示LCD ，按【上下键】可显示资料，资料方式是以错误状况显示，正确之排线测试资料VT 、AB 端口为例：6、按其它键便可跳出排线测试。
三、LCD 显示说明1、“A01-A02-B01-B02”在标准资料里，A01这点分别和A02、B01与B02连接【表示为通路】；2、“S ：A01-A02”在测试线上A01与A02短路，亦即在标准资料里A01与A02没有连接。
3、“O ：A01-A02”在测试线上A01与A02开路，也就是在标准资料里A01-A02是相连的。
4、“O ：A01-B01”在测试线上A01与B01开路，且在靠近B01端开路，英文字母小写表示开路的位置。
5、“I ：B01-B02”在测试线上B01与B02绝缘不良。
6、“H ：B01-B02”在测试线上B01与B02高压绝缘不良。
7、“C ：A01-B02”在测试线上A01与B02导通不良，也就是A01与A02之间的阻抗介于导通与开路之间，而三这两点在标准资料内是相连的。
端口测试按测试键继续L2000HV综合测试仪内标作业指书一、适用范围型号为L2000HV的综合测试仪之内部标准。
马可尼2955B(综合测试仪)操作使用说明书
2955B操作使用说明书一、操作说明1.概述这部分在下述工作条件下简述前，后面板的控制和连接，细述仪器的每一项主要功能，主要功能分别整理在“发射机测试”、“接收机测试”、“双工测试”、“音频测试”和“信号码测试”，通过按HELP键提供追加功能信息，并在“帮助键工作”条件下提供更详细说明，为了使熟悉仪器，提供了低频信号发生器和射频信号发生器工作过程。
2.最初的设置当开关接通时仪器自动进入工作并显示如下：条件设定模式接收测试射频发生器频率 300MHz射频发生器电平 -100dBm调制频率 1KHz调制电平 FM 1.5KHz或使用者确定滤波器 0.3～3.4KHz或使用者定义连接器 N型插口3.自测任何时候，仪器开关接通后，大至5分钟便达到稳定，并能够自测，它通过使用HELP 键进入，工作详细介绍在帮助键工作条件下给出。
4.选择测量模式一旦仪器显示它的初始设定，你能够选择所需要的测量，其步骤如下：(1)选择模式(即发射测试、接收测试)，用蓝色标示键的一个。
(2)选择功能(即低频信号发生器，设定调制)，用绿色标示键的一个。
(3)输入数据(即频率、电平)，用棕色和灰色标示键。
通过简单的按键操作，可以从一项测量改变到另一项测量，对于每项测量，使用的确定和控制的工作，请看有关的标题(例如：测量发射机功率，参看射频功率表)。
在控制显示工作时，可能引起例外的响应或它的不足，可通过其它介绍手动选择进行控制。
例如AC、DC键不能同时选择DC，对于信纳比和失真度测量，通过手动选择，这些键不起作用。
在这种情况下，对于其它测量，选择失真度关断以恢复键的功能。
5.前面板□1 display (显示屏) 显示屏表述如下：(a)仪器设定和在显示屏的上半部用矩形框或实线或在下半部的轨迹线表示测量结果。
(b)使用7个绿色键中的2、3、4和7个和类似计算机软件键的灰色键8以选择程序功能。
在不同的窗口条件下，系列组件(54150－022P项目)作为选择备选件，能够被使用，这些均汇集在荧屏上。
蓝牙耳机测量方案
测量方式：1.电脑播放标准的音频文件，输出测试音频信号到USB蓝牙发射器。
B蓝牙发射器经调制后发射信号。
3.蓝牙耳机接收信号，解调出音频信号后送到AP音频测试仪4.AP音频测试仪分析输出的信号，并给出测试结果值。
分离度(串音)测量：1.电脑播放标准(单声道)测试音频文件2.设置分析仪为分离度(crosstalk)测试功能3.无信号通道对应的测量数据即为测量值。
（上图所示为A—>B的分离度.）信噪比测量1.电脑播放1K Hz标准正弦信号测试音频文件2.设置当前测量功能为Amplitude,设置当前单位为dBr，按F4快捷键，使这一电平成为0dB的基准值3.电脑播放标准噪声测试音频文件。
现在仪表指示的就是信噪比，但是表示成负值（比如，90dB的信噪比被表示为-90dB）.平衡度测量(ratio)步骤：1.电脑播放1K Hz标准正弦信号测试音频文件2.设置当前测量功能为2-ch Ratio3.读取测试结果THD+N的测量步骤:1:电脑播放标准音频文件2:测量仪器选择THD+N功能,陷波器手动或自动调谐到正弦波的基波频率.3:现在仪表指示的就是THD+N值互调失真测试1.电脑播放标准互调失真测试音频文件2.操作测量仪器，设置仪器为互调失真测试功能3.读取测试结果频率响应（Frequence response）的测试步骤：1.电脑播放1K Hz标准正弦信号测试音频文件.2.设置分析仪为幅度测试功能，按要求选好滤波器，并将单位设置为dBr。
3.按键盘上的“F4”键，将当前电平设为参考电平。
4.设置扫描面板,设置扫描源为外部频率.开始频率必须是播放音频测试文件时能读到的频率。
Min Lvt:设为比噪声电平高，比信号电平低的一个值。
在分析仪面板中的Det速率稍微调快一点。
单击扫描面板中的GO准备进行扫描.5.电脑播放扫描音频文件。
(一般选用频率范围为20Hz---20KHz，扫描点数为30点，每一音频点为1秒的音频文件。

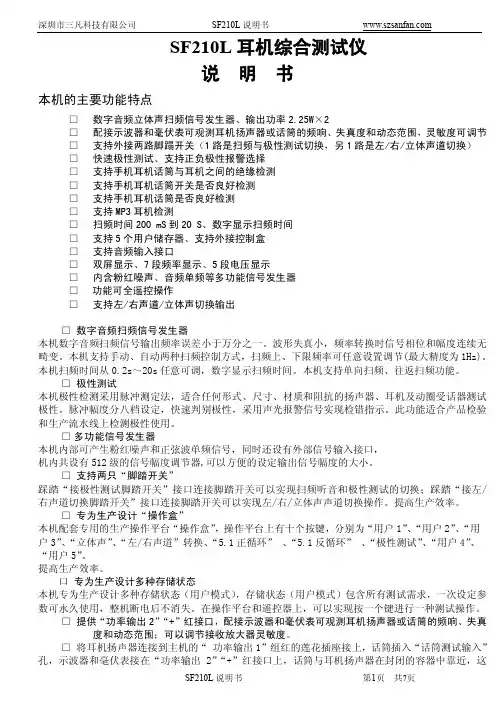

深圳市三凡 SF210L 耳机综合测试仪 说明书
SF210L耳机综合测试仪说明书本机的主要功能特点□数字音频立体声扫频信号发生器、输出功率2.25W×2□配接示波器和毫伏表可观测耳机扬声器或话筒的频响、失真度和动态范围，灵敏度可调节□支持外接两路脚蹋开关（1路是扫频与极性测试切换，另1路是左/右/立体声道切换）□快速极性测试、支持正负极性报警选择□支持手机耳机话筒与耳机之间的绝缘检测□支持手机耳机话筒开关是否良好检测□支持手机耳机话筒是否良好检测□支持MP3耳机检测□扫频时间200 mS到20 S、数字显示扫频时间□支持5个用户储存器、支持外接控制盒□支持音频输入接口□双屏显示、7段频率显示、5段电压显示□内含粉红噪声、音频单频等多功能信号发生器□功能可全遥控操作□支持左/右声道/立体声切换输出□数字音频扫频信号发生器本机数字音频扫频信号输出频率误差小于万分之一。
波形失真小，频率转换时信号相位和幅度连续无畸变。
本机支持手动、自动两种扫频控制方式，扫频上、下限频率可任意设置调节(最大精度为1Hz)。
本机扫频时间从0.2s～20s任意可调，数字显示扫频时间。
本机支持单向扫频、往返扫频功能。
□极性测试本机极性检测采用脉冲测定法，适合任何形式、尺寸、材质和阻抗的扬声器、耳机及动圈受话器测试极性。
脉冲幅度分八档设定，快速判别极性，采用声光报警信号实现检错指示。
此功能适合产品检验和生产流水线上检测极性使用。
□多功能信号发生器本机内部可产生粉红噪声和正弦波单频信号，同时还设有外部信号输入接口，机内共设有512级的信号幅度调节器,可以方便的设定输出信号幅度的大小。
□支持两只“脚踏开关”踩踏“接极性测试脚踏开关”接口连接脚踏开关可以实现扫频听音和极性测试的切换；踩踏“接左/右声道切换脚踏开关”接口连接脚踏开关可以实现左/右/立体声声道切换操作。
提高生产效率。
□专为生产设计“操作盒”本机配套专用的生产操作平台“操作盒”，操作平台上有十个按键，分别为“用户1”、“用户2”、“用户3”、“立体声”、“左/右声道”转换、“5.1正循环”、“5.1反循环”、“极性测试”、“用户4”、“用户5”。
耳机检验作业指导
耳机检验作业指导一、背景介绍耳机是一种常见的音频设备，用于将声音传输到用户的耳朵中，以便用户可以享受音乐、语音通话等。
为确保耳机的质量和性能符合标准要求，进行耳机检验是必要的。
本文将为您提供耳机检验的作业指导，以确保检验过程准确、高效。
二、检验设备1. 耳机样品：需要检验的耳机样品。
2. 检验仪器：如频率响应测试仪、音频分析仪等。
3. 检验工具：如电压表、电流表、万用表等。
三、检验内容1. 外观检验- 检查耳机外观是否完整，无明显划痕或者损坏。
- 检查耳机线材是否完好，无断裂或者破损。
- 检查耳机接口是否正常，无松动或者接触不良。
2. 功能性检验- 检查耳机是否能正常工作，包括摆布耳机声音是否均衡、音量控制是否灵敏等。
- 检查耳机是否能有效隔绝外界噪音。
3. 声音质量检验- 使用频率响应测试仪测试耳机的频率响应范围，确保在指定频率范围内。
- 使用音频分析仪测试耳机的失真率，确保在合理范围内。
- 检查耳机的音质是否清晰、真实，无杂音或者失真。
4. 安全性检验- 检查耳机的电气安全性能，如绝缘电阻、接地电阻等。
- 检查耳机是否符合相关安全标准，如欧洲CE认证等。
四、检验步骤1. 准备工作- 将耳机样品和检验仪器、工具摆放整齐。
- 确保检验仪器和工具的准确性和可用性。
2. 外观检验- 子细观察耳机外观，记录任何发现的缺陷或者损坏。
- 检查耳机线材是否完好，使用电压表检测线材的导通性。
3. 功能性检验- 连接耳机至音频设备，测试耳机的摆布声音是否均衡。
- 调节音量控制，确保其灵敏度正常。
- 使用外放音乐测试耳机的隔音效果。
4. 声音质量检验- 使用频率响应测试仪，按照指定频率范围进行测试，并记录测试结果。
- 使用音频分析仪，播放音频测试文件，检测耳机的失真率，并记录测试结果。
5. 安全性检验- 使用万用表测量耳机的绝缘电阻和接地电阻，并确保其符合标准要求。
- 检查耳机是否带有相关的安全认证标志。
六、记录与报告1. 在检验过程中，及时记录每一项检验结果和发现的问题。
耳机检验作业指导
耳机检验作业指导一、引言耳机是一种常见的音频设备，用于将音频信号转换为声音。
为了确保耳机的质量和性能，需要进行耳机检验。
本文将详细介绍耳机检验的作业指导，包括检验前的准备工作、检验过程和检验结果的记录。
二、检验前的准备工作1. 确认检验设备：准备好用于检验的设备，如音频发生器、音频分析仪等。
2. 准备检验样品：从批量生产的耳机中随机选择一定数量的样品进行检验。
3. 检查样品的外观：检查样品的外观是否完好，无损坏、划痕等问题。
4. 确认检验环境：确保检验环境肃静，无干扰音源。
三、检验过程1. 频率响应检验：a. 将音频发生器连接到耳机的输入端，设置频率为20Hz。
b. 使用音频分析仪测量耳机的输出信号，记录频率响应曲线。
c. 重复步骤a和b，分别设置频率为100Hz、1kHz、10kHz和20kHz，记录相应的频率响应曲线。
d. 比较频率响应曲线与标准要求，确保曲线在允许范围内。
2. 灵敏度检验：a. 将音频发生器连接到耳机的输入端，设置频率为1kHz。
b. 使用音频分析仪测量耳机的输出信号，记录输出电平。
c. 比较输出电平与标准要求，确保在允许范围内。
3. 失真检验：a. 将音频发生器连接到耳机的输入端，设置频率为1kHz。
b. 使用音频分析仪测量耳机的输出信号，记录失真程度。
c. 比较失真程度与标准要求，确保在允许范围内。
4. 噪音检验：a. 将耳机戴在耳朵上，关闭任何外部音源。
b. 使用音频分析仪测量耳机的输出信号，记录噪音水平。
c. 比较噪音水平与标准要求，确保在允许范围内。
五、检验结果的记录1. 将每一个样品的检验结果记录在检验报告中，包括频率响应、灵敏度、失真和噪音等指标。
2. 如果有任何样品未通过检验，应标记为不合格，并记录具体的问题和原因。
3. 汇总所有样品的检验结果，计算合格率和不合格率。
六、总结耳机检验是确保耳机质量和性能的重要步骤。
通过按照本文提供的作业指导进行检验，可以准确评估耳机的频率响应、灵敏度、失真和噪音等指标。
