自动灭火系统

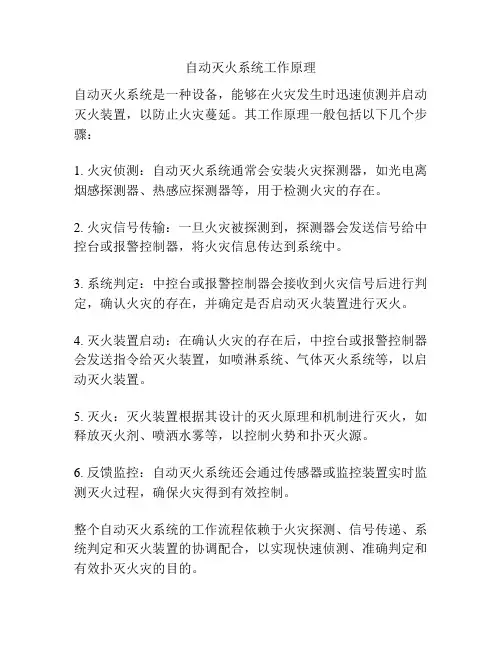

自动灭火系统工作原理
自动灭火系统工作原理
自动灭火系统是一种设备，能够在火灾发生时迅速侦测并启动灭火装置，以防止火灾蔓延。
其工作原理一般包括以下几个步骤：
1. 火灾侦测：自动灭火系统通常会安装火灾探测器，如光电离烟感探测器、热感应探测器等，用于检测火灾的存在。
2. 火灾信号传输：一旦火灾被探测到，探测器会发送信号给中控台或报警控制器，将火灾信息传达到系统中。
3. 系统判定：中控台或报警控制器会接收到火灾信号后进行判定，确认火灾的存在，并确定是否启动灭火装置进行灭火。
4. 灭火装置启动：在确认火灾的存在后，中控台或报警控制器会发送指令给灭火装置，如喷淋系统、气体灭火系统等，以启动灭火装置。
5. 灭火：灭火装置根据其设计的灭火原理和机制进行灭火，如释放灭火剂、喷洒水雾等，以控制火势和扑灭火源。
6. 反馈监控：自动灭火系统还会通过传感器或监控装置实时监测灭火过程，确保火灾得到有效控制。
整个自动灭火系统的工作流程依赖于火灾探测、信号传递、系统判定和灭火装置的协调配合，以实现快速侦测、准确判定和有效扑灭火灾的目的。
自动灭火系统培训课件
开式系统： 雨淋灭火系统 水幕系统 水喷雾灭火系统
§2 湿式系统的组成
湿式自动喷水灭火系统组成
由洒水喷头、报警阀组、水流报警装置（水流指示器或压 力开关）等组件，以及管道、供水设施组成。
特点：准工作状态时管道内充满用于启动系统的有压水， 采用闭式喷头。
优点：灭火动作快，经济，使用广泛。缺点：容易产生水 渍。
使用条件：40C≤环境温度≤700C。
一 、洒水喷头
1、闭式洒水喷头
闭式喷头是一种由感温元件控制开启的喷头，它在火灾 的热气流中能自动启动，不能恢复原状。
下图为喷头动作过程。
按感温元件：闭式喷头分为易熔元件喷头和玻璃球喷头。
玻璃球内装有高膨胀率的液体（红 色68度、黄色79度、绿色93度）
感温元件为易熔合金
由试水阀、压力表及试水接头 组成。检验系统的可靠性，测试 系统能否在开放一只喷头最不利 条件下可靠报警并正常启动。测 试水流指示器、报警阀、压力开 关、水力警铃的动作是否正常， 配水管是否畅通，以及最不利点 处的喷头压力等。
六、消防水泵
消防水泵：消防水 泵是消防给水系统 的基础设施，是通 过叶轮的旋转将能 量传递给水，从而 增加水的动能、压 力，并将其输送到 灭火设备处，以满 足各种灭火设备的 水量、水压要求。
按安装形式可分为下垂型、直立型、普通型、边墙型 四种类型。
下垂型洒水喷头 直立型洒水喷头 边墙型洒水喷头 普通型洒水喷头
(2)、开式洒水喷头
二、湿式报警阀
压力开关
水力警铃
Hale Waihona Puke 水流方向 阀后试水阀 （常闭）
延时器
过滤器
阀前
报警管路阀 试铃阀（常
三、压力开关、水力警铃、延迟器
火灾自动灭火系统
启动灭火装置
03
一旦确认火灾发生，控制器将启动灭火装置，释放灭火剂或启
动其他灭火措施。
分类与比较
按照灭火介质分类
可分为气体灭火系统、泡沫灭火系统、干粉 灭火系统等。
按照自动化程度分类
可分为手动控制灭火系统和自动控制灭火系统。
不同灭火系统的比较
各种灭火系统在适用范围、优缺点、使用条 件等方面存在差异，应根据具体场所和火灾 特点选择合适的灭火系统。
VS
在仓库中安装火灾自动灭火系统时， 需考虑仓库的高度、面积和存储物品 的特点。此外，由于仓库内通常存在 大量的货物和堆垛，火灾自动灭火系 统的探测器和灭火装置应具备较高的 定位精度和覆盖范围。
其他场所
其他场所如酒店、医院、学校等也是火灾自 动灭火系统的应用场景之一。这些场所人员 密集，一旦发生火灾，后果可能非常严重。 因此，在这些场所安装火灾自动灭火系统是 非常必要的。
家庭住宅中常见的火灾自动灭火系统类型包括独立式感烟探测器和联网式感烟探 测器。独立式感烟探测器不需要连接外部控制线路，可直接通过内部电路进行工 作。联网式感烟探测器则需连接外部控制线路，通过中央控制器进行统一管理。
办公楼
办公楼是另一个火灾自动灭火系统的重要应用场景。办公楼内存在大量的电子设备和纸张等易燃物品 ，一旦发生火灾，火势蔓延速度快，损失可能非常巨大。因此，安装火灾自动灭火系统是保障办公楼 安全的重要措施之一。
安装要求高
由于探测器可能受到烟雾、高温、湿度等 因素的影响，导致误报率较高，造成不必 要的恐慌和误启动。
火灾自动灭火系统的安装要求较高，需要 专业人员进行设计和安装，以确保系统的 可靠性和有效性。
对环境敏感
维护难度大
系统对环境变化较为敏感，可能因环境因 素（如灰尘、潮湿等）影响其性能和稳定 性。
自动喷水灭火系统(图文并茂)
本章目录
应用范围：适用于环境温度在4°C< t <70 °C之间的场所，适用任何形式的闭式喷头，是目前用途最广泛的喷水灭火系统，但不能用于扑救遇水爆炸、加速燃烧、剧烈化学反应的物品，以及对保护对象造成严重破坏的火灾。
示 意 图
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.1 湿式自动喷水灭火系统
本章目录
1.4.2 干式自动喷水灭火系统 特点：为喷头常闭的灭火系统，管网中平时不充水， 充有有压空气（或氮气） ，不怕冻结，不怕 环境温度高。 当建筑物发生火灾火点温度达 到开启闭时喷头时，喷头开启排气、充水灭火。 优点：管网中平时不充水，对建筑物装饰无影响，对环境 温度也无要求，适用于采暖期长而建筑内无采暖的场所。 缺点：与湿式喷水灭火系统相比，因增加一套充气设备，且 要求管网内的气压要经常保持在一定范围内，因此-管理比较复杂，投资较大。该系统灭火时需先排气，故喷头出水灭火不如湿 式系统及时，灭火效率低；管网、喷头安装要求严格。
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.3 预作用自动喷水灭火系统
本章目录
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.3 预作用自动喷水灭火系统
本章目录
示 意 图
预作用自动喷水灭火系统的工作原理 注：预作用系统是近几年发展起来的自动喷水灭火系统，它将火灾 探测报警技术和自动喷水灭火系统结合起来，对保护对象起双 重保护作用。在准工作状态时该系统的系统侧管路内充有空气， 故系统具有干式系统的特点，能满足高温和严寒条件下自动喷 水灭火的需要。一旦发生火灾，安装在保护区的感温、感烟火 灾探测器首先发出火灾报警信号，火灾报警控制器在接到报警 信号后，发出指令信号打开雨淋阀，此时向系统侧管网充水， 在闭式喷头尚未打开前，使系统转变为湿式系统。同时水力警 铃报警，压力开关动作，启动声光警告，以显示管网内已充水。 火灾如果继续发展，闭式喷头玻璃球破碎，喷头喷水灭火。
火灾自动灭火系统的种类与选择
火灾自动灭火系统的种类与选择火灾是一种常见且危险的灾害，为了保护人们的生命安全和财产，火灾自动灭火系统的安装变得越来越重要。
本文将讨论不同种类的火灾自动灭火系统，并针对不同场景提出选择建议。
一、固定灭火系统固定灭火系统是应用最广泛的一种灭火系统，它通常包括水枪、喷头、喷雾系统等。
固定灭火系统可以根据不同的需求进行选择，并在火灾发生时自动启动。
1. 水雾灭火系统水雾灭火系统将水以微小的水雾形式喷洒在火灾源上，通过吸热和物理隔离来灭火。
它适用于各种类型的火灾，特别是涉及易燃液体和气体的场所。
水雾灭火系统具有高效、环保、无毒的特点，但需要可靠的水供应和排水系统。
2. 气体灭火系统气体灭火系统是通过释放特定气体（如氮气、二氧化碳、惰性气体等）来控制火灾。
这些气体能够抑制火焰的氧气供应，从而达到灭火的效果。
气体灭火系统适用于电气设备、计算机房、存储库等特定场所，但对人体有一定的毒性，需要特殊的设计和安装。
二、便携式灭火设备除了固定灭火系统外，便携式灭火设备也是非常重要的火灾应对工具。
在火灾发生时，人们可以迅速使用便携式灭火设备进行初期灭火，防止火势进一步扩大。
1. 灭火器灭火器是最常见的便携式灭火设备，根据不同的灭火介质，可以分为干粉灭火器、二氧化碳灭火器、泡沫灭火器等。
选择适合场景的灭火器非常重要，例如干粉灭火器适用于固体和液体火灾，而二氧化碳灭火器适用于电器火灾。
2. 灭火毯灭火毯是一种易于操作且有效的灭火设备，通常由不燃纤维材料制成。
当火灾发生时，将灭火毯覆盖在火源上即可有效地隔绝氧气供应，灭火毯适用于厨房、办公室等场所。
三、选择与应用选择适合的火灾自动灭火系统需要考虑以下因素：1. 火灾风险类型不同场所的火灾风险类型各不相同，根据具体情况选择相应的自动灭火系统。
例如，化工厂可能面临着大量易燃液体和气体的储存，水雾灭火系统可能是一个更好的选择，而电气设备房间可能需要气体灭火系统。
2. 空间布局与设计根据空间布局和设计要求，选择适合的灭火系统和灭火设备。

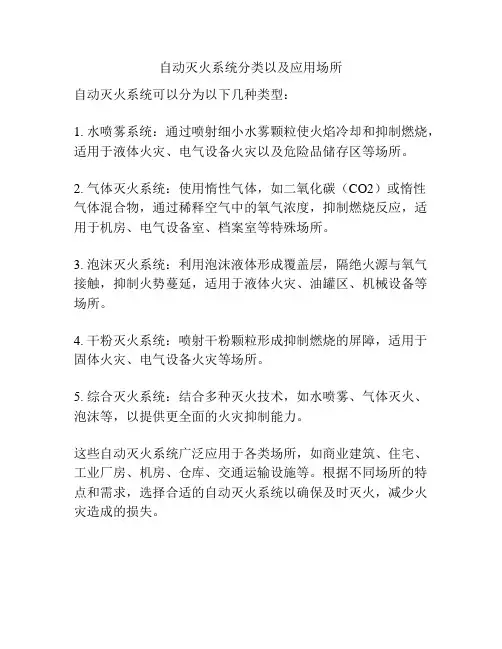

自动灭火系统分类以及应用场所
自动灭火系统分类以及应用场所
自动灭火系统可以分为以下几种类型：
1. 水喷雾系统：通过喷射细小水雾颗粒使火焰冷却和抑制燃烧，适用于液体火灾、电气设备火灾以及危险品储存区等场所。
2. 气体灭火系统：使用惰性气体，如二氧化碳（CO2）或惰性气体混合物，通过稀释空气中的氧气浓度，抑制燃烧反应，适用于机房、电气设备室、档案室等特殊场所。
3. 泡沫灭火系统：利用泡沫液体形成覆盖层，隔绝火源与氧气接触，抑制火势蔓延，适用于液体火灾、油罐区、机械设备等场所。
4. 干粉灭火系统：喷射干粉颗粒形成抑制燃烧的屏障，适用于固体火灾、电气设备火灾等场所。
5. 综合灭火系统：结合多种灭火技术，如水喷雾、气体灭火、泡沫等，以提供更全面的火灾抑制能力。
这些自动灭火系统广泛应用于各类场所，如商业建筑、住宅、工业厂房、机房、仓库、交通运输设施等。
根据不同场所的特点和需求，选择合适的自动灭火系统以确保及时灭火，减少火灾造成的损失。
自动喷水灭火系统
自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。
它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。
二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。
分类（1）按结构形式可分为闭式喷头和开式喷头。
闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。
开式喷头则在正常情况下处于开启状态，直接喷水灭火。
（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。
玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。
易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。
选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。
例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。
（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。
喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。
（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。
组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。
（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。
（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。
自动喷水灭火系统主要组件及设置要求
自动喷水灭火系统主要组件及设置要求自动喷水灭火系统是一种通过自动感应和控制设备，利用水或其他灭火介质对火灾进行自动灭火的系统。
它主要由以下几个组件构成：控制系统、水源系统、管道系统、喷头系统以及电气系统。
1. 控制系统：控制系统是自动喷水灭火系统的核心组件，主要由火灾探测器、报警控制器和灭火控制器组成。
火灾探测器：可根据不同的火灾特征（如烟雾、温度、火焰等）进行探测，并将火灾信号传递给报警控制器。
常见的火灾探测器有烟感探测器、温度探测器、光束探测器等。
报警控制器：接收火灾探测器的信号，并判断是否火灾发生，如果确认有火灾，则向灭火控制器发送信号触发灭火动作。
同时，报警控制器还可以向消防监控室、报警装置以及其他相关设备发送火灾报警信息。
灭火控制器：接收报警控制器的信号，根据火灾信号选择合适的灭火方式，并控制喷水系统的启停、喷头系统的控制等。
2. 水源系统：水源系统是自动喷水灭火系统的重要组成部分，其主要功能是提供充足的灭火介质（通常为水）供应。
水源系统通常包括水泵、水箱、水源管道等。
水泵：将水从水源抽取并加压供应给喷头系统。
水泵的选型应根据喷头系统的水压和流量要求进行，并考虑到供水稳定性和设备可靠性。
水箱：用于存储灭火介质，其容量应根据灭火系统的需要进行确定，一般要求能够持续供应一定时间的灭火介质。
水源管道：负责将水从水箱输送到喷头系统的灭火介质输送管道。
水源管道的材质和规格应符合安全要求，并根据火灾区域的大小和灭火距离进行设计。
3. 管道系统：管道系统是将灭火介质从水源输送到喷头系统的通道，其组成包括输水管道、分支管道、支架和支持装置等。
输水管道：用于输送灭火介质，其选择要满足系统设计要求，一般采用耐高压、耐腐蚀的钢管或塑料管道。
分支管道：将输水管道分支到各个喷头进行灭火，分支管道的布局和设计应考虑到建筑结构、火灾区域分布等因素，以确保灭火效果。
支架和支持装置：用于支撑和固定管道系统，以防止管道松动、脱落等情况发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湿 式 喷 淋 灭 火 系 统 控 统的管网中平 时充入压缩空气，火灾发生时喷头打开，空 气外泄使管网压力降低；当管网气压降到某 一设定值时水阀自动打开，泵机运行，压力 水进入管网并喷出灭火；水流指示器输出报 警信号，压力继电器监测管网消防水压力， 当管网水压低于设定值时，压力继电器输出 信号启动加压水泵。
湿式喷淋
干式喷淋
预作用喷淋
（1） 湿式喷淋灭火系统
湿式喷淋灭火系统是利用感温喷头探 测环境温度变化。
工作原理： 当环境温度达到或超过设 定温度时，感温喷头玻璃球膨胀破裂， 喷头支撑密封垫脱开，喷出压力水；此 时，消防水管网压力随之降低，当管网 水压力降低到某一设定值时，湿式报警 阀上的压力开关动作，水压信号转换成 电信号启动喷淋水泵运行；在喷淋灭火 的同时，水流通过装在主管道分支处的 水流指示器输出电信号至消防控制中心 报警。
消
防 设 备 的 联 动 控 制
的 自 动 灭 火 系 统
中
消防设备的联动控制
当火灾发生时能迅速地通知并 引导人们安全撤离火灾现场、防止 火灾蔓延、排出有毒烟雾、开启自 动灭火设备实施自动灭火等的所有 设备称为消防联动设备，确保这些 设备在火灾发生时能正常发挥效益 的控制称为消防设备的联动控制。
消防联动设备示意图
消防控制中心对喷淋灭火系统应具有下列 控制和监测功能：
（1） 控制喷淋泵的启动和停止； （2） 监视喷淋泵电源的工作情况； （3） 监视喷淋灭火系统各控制阀的工作情 况；
（4） 检测干式喷淋灭火系统管网的最高和 最低气压；
（5） 检测预作用喷淋灭火系统的最低气压； （6） 检测报警阀和水流指示器的动作状态；
预 作 用 喷 淋 灭 火 系 统 控 制 图
喷淋水泵电气控制
消防工程中，喷淋泵电气控制就是 对喷淋泵实施启停控制。当喷淋灭火 系统实施灭火时，管网压力下降至设 定值，装设在管网上的湿式报警阀动 作，压力继电器输出电信号启动喷淋 泵；同时,安装在消防水管网主管分支 处的水流指示器动作，输出报警信号。
由于干式喷淋灭火系统管网平时充满压缩空气， 所以不存在消防水渗漏现象及管道冰冻爆裂事故， 故适用于环境温度较低可能有冰冻的建筑物
干式喷淋灭火系统控制原理图
（3） 预作用喷淋灭火系统
预作用喷淋灭火系统采用火灾探测器作信号 源。
工作原理：火灾发生时，安装在被监控场所的 探测器首先动作输出报警信号；火灾消防报警中 心收到报警信号后，在报警的同时立即通过外触 点打开排气阀，迅速排出管网内的低压空气，使 消防水进入管网，这种方式称为预作用；当火灾 使环境温度升至闭式喷头动作温度时，喷头打开, 系统喷水灭火；水流指示器输出信号。系统中由 于采用了灭火前的预作用，克服了湿式喷淋灭火 系统消防水可能渗漏的弊病，同时避免干式喷淋 系统必须排出管网内压缩空气才能喷水灭火的时 间延误。
自动灭火系统控制
自动灭火系统是智能建筑配备的早期灭火系统。当消 防控制中心火灾报警控制器收到火灾报警信号并确认无误 时，立即输出联动控制信号，实现自动灭火达到减灾的目 的。
如消防联动设备示意图中显示的自动灭火设备： 自动喷淋灭火系统（水）、CO2灭火系统、泡沫 灭火系统、干粉灭火系统、消火栓灭火系统、灭 火炮等。
其中自动喷淋灭火系统（水）和消火栓灭火系 统最常用,适用面相对最广；对非常珍贵的特藏库、 珍品库房及重要的音像制品库房宜设置CO2灭火 系统；泡沫灭火系统适宜非水溶性甲、乙、丙类 液体可能泄漏的室内场所；大型体育馆等场所一 般采用灭火炮。
自动喷淋灭火系统
自动喷淋灭火系统根据信号获得方式的不 同可分为以下几种：
（7） 检测消防水池、水箱的水位。
