机房漏水检测
漏液检测绳用途广泛
漏液检测绳用途广泛
漏液检测绳有很多名称，漏水监测线、水浸感应线、线式漏水检测绳等等，而检测绳分为定位式、区域式两种，通常适用于图书馆、档案库、机房、变配电站房、基站等等场景的环境监控系统项目中，用途广泛，作用很大。
一、漏液检测绳的类型
1、区域式：只要有水，就能迅速检测，搭配监控设备，能迅速报警，适用于各类小型机房、基站等场景。
2、定位式：配合定位式检测设备，可精准定位漏水故障点距离，适用于需要对故障即时处理处理的场所。
二、漏液监测线的特性
1、螺旋设计，不易断，耐侵蚀，可长期使用。
2、布线容易，可降低施工周期耗费的时间。
3、精确度高、反应灵敏度高，可快速感应漏水情况。
4、柔韧性强，能随意弯曲、部署。
5、可监测自来水、空调水、雨水等类型液体。
三、漏液检测绳的应用场所
1、通讯基站：基站内的设备多，BBU、传送接入设备、电源系统、空调、蓄电池等等，漏液监测能防控楼顶天花板、墙角裂缝等位置出现的液体渗漏情况。
2、网络机房：机房是网络交互、业务系统的核心场所，若是漏水了，会让环境潮湿，降低设备的稳定性，更关键的是，设备若是有液体进入，直接报废，造成经济损失！
3、变配电站：变电、配电的场所，是智能电网中关键的电力站点，若是漏水了，电力系统出故障，对于企业、居民的日常工作、生活用电有重大影响，因此必须用漏水检测设备来防控。
4、档案库房：……
漏液检测绳与漏水控制器互相配合后，能在1秒钟就能监测出漏水信息，以声光的方式通知现场人员，如果搭配了报警主机，还能以短信、电话的方式来通知，这对于需要防控漏水的机房、电站、基站等场所来说，有助于提高环境安全。

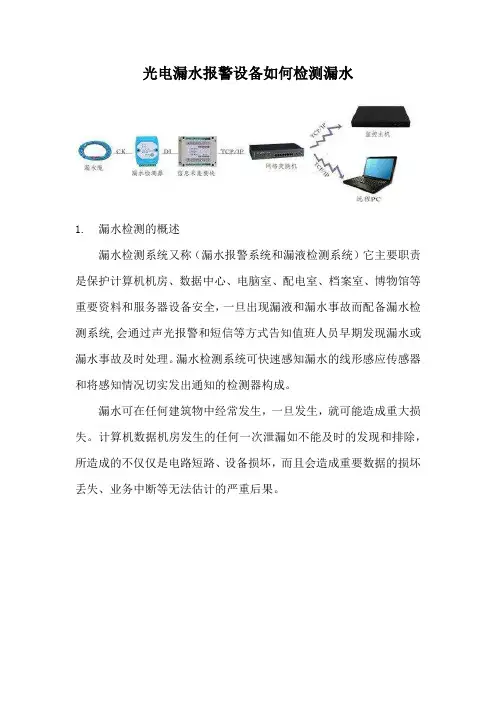

光电漏水报警设备如何检测漏水
光电漏水报警设备如何检测漏水1. 漏水检测的概述漏水检测系统又称（漏水报警系统和漏液检测系统）它主要职责是保护计算机机房、数据中心、电脑室、配电室、档案室、博物馆等重要资料和服务器设备安全，一旦出现漏液和漏水事故而配备漏水检测系统,会通过声光报警和短信等方式告知值班人员早期发现漏水或漏水事故及时处理。
漏水检测系统可快速感知漏水的线形感应传感器和将感知情况切实发出通知的检测器构成。
漏水可在任何建筑物中经常发生，一旦发生，就可能造成重大损失。
计算机数据机房发生的任何一次泄漏如不能及时的发现和排除，所造成的不仅仅是电路短路、设备损坏，而且会造成重要数据的损坏丢失、业务中断等无法估计的严重后果。
漏水检测仪是专门针对数据机房、金融、证券、图书馆、仓库、实验室等重要场所的漏液监测而设计的，它由检测线缆和控制器两部分组成，控制器通过实时采集机房被保护区域中预先安装好的检测线缆的工作状态，及时准确报告机房中漏液位置，并产生告警通知用户，同时能够通过继电器输出控制信号切断泄漏源，有效地消除漏水隐患。
漏水监控系统就是把安装在许多区域的漏水检测仪通过网络传输实现集中维护的的工具，它具有响应快、功能强、使用方便。
我国幅员辽阔，南北气候相异甚大。
北方冬季漫长，使用供暖设备多，南方夏季炎热，制冷空调普及，而机房内设备众多，种类繁多，一般不宜多人值守。
供暖供冷输水管道又分布在楼层间，再加上生活用水、消防用水等都是漏水事故的潜在隐患。
邮电、自备发电机组，那么发电机房的漏油监测也是不可忽视的一部分。
机房发生的任何一次泄漏如不能及时地发现和排除，所造成的不但是设备上的损坏，而且重要数据的损坏丢失、业务的中断会带来更加无法估计的严重后果。
2. 光电漏水传感器2.1光电漏水传感器介绍光电水浸传感器应用于机房漏水检测，根据光学原理，可以提供非常准确、可靠水浸测量，采用金属外壳，安全、可靠、便于安装，不易被冲击移位。
2.2 支持参数适用范围空调,窗口等漏水处电源:DC24V±10%引线长度:2米功耗:≤0.3w耐压输入/输出/电源间：DC1KV/min.1mA输出继电器常开节点，接点容量：DC30V，1A继电器动作水位高度:5±1mm(距离传感器放置平面)工作环境-10～50℃，20%～90%无凝露贮存环境-40～70℃，20%～95%无凝露外壳材质不锈钢3.光电型点式漏水传感器光电型点式漏水传感器根据浸水后产生的光电变化，通过专用的集成电路对光电信号进行信号放大、整形、比较，输出干接点信号，指示传感器所在位置是否有水。

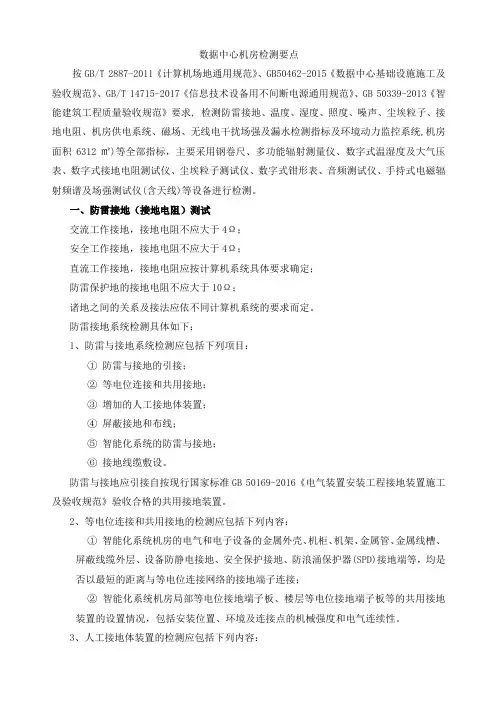

数据中心机房检测要点及指标
数据中心机房检测要点按GB/T 2887-2011《计算机场地通用规范》、GB50462-2015《数据中心基础设施施工及验收规范》、GB/T 14715-2017《信息技术设备用不间断电源通用规范》、GB 50339-2013《智能建筑工程质量验收规范》要求, 检测防雷接地、温度、湿度、照度、噪声、尘埃粒子、接地电阻、机房供电系统、磁场、无线电干扰场强及漏水检测指标及环境动力监控系统,机房面积6312㎡)等全部指标，主要采用钢卷尺、多功能辐射测量仪、数字式温湿度及大气压表、数字式接地电阻测试仪、尘埃粒子测试仪、数字式钳形表、音频测试仪、手持式电磁辐射频谱及场强测试仪(含天线)等设备进行检测。
一、防雷接地（接地电阻）测试交流工作接地，接地电阻不应大于4Ω；安全工作接地，接地电阻不应大于4Ω；直流工作接地，接地电阻应按计算机系统具体要求确定；防雷保护地的接地电阻不应大于10Ω；诸地之间的关系及接法应依不同计算机系统的要求而定。
防雷接地系统检测具体如下：1、防雷与接地系统检测应包括下列项目：① 防雷与接地的引接；② 等电位连接和共用接地；③ 增加的人工接地体装置；④ 屏蔽接地和布线；⑤ 智能化系统的防雷与接地；⑥ 接地线缆敷设。
防雷与接地应引接自按现行国家标准GB 50169-2016《电气装置安装工程接地装置施工及验收规范》验收合格的共用接地装置。
2、等电位连接和共用接地的检测应包括下列内容：① 智能化系统机房的电气和电子设备的金属外壳、机柜、机架、金属管、金属线槽、屏蔽线缆外层、设备防静电接地、安全保护接地、防浪涌保护器(SPD)接地端等，均是否以最短的距离与等电位连接网络的接地端子连接；② 智能化系统机房局部等电位接地端子板、楼层等电位接地端子板等的共用接地装置的设置情况，包括安装位置、环境及连接点的机械强度和电气连续性。
3、人工接地体装置的检测应包括下列内容：① 人工接地体装置是否在地面以上按设计要求位置设测试；② 检查接地模块埋置的验收记录和隐蔽工程相关部分的验收记录。

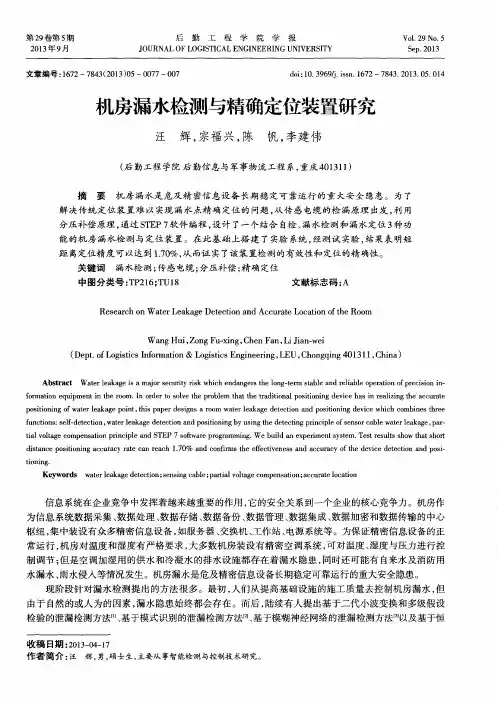

机房漏水检测与精确定位装置研究
ｄ ｉ ｓ ｔ ａ ｎ ｃ ｅ ｐ ｏ ｓ ｉ ｔ ｉ ｏ ｎ ｉ ｎ ｇ ａ ｃ ｃ ｕ ｒ ａ ｃ ｙ ｒ ａ ｔ ｅ ｃ ａ ｎ ｒ ｅ ａ ｃ ｈ １ ． ７ ０ ％ ａ ｎ ｄ ｃ ｏ ｎ ｉ ｆ ｍ ｓ ｒ ｔ ｈ ｅ ｅ ｆ ｆ ｅ ｃ ｔ ｉ ｖ ｅ ｎ ｅ ｓ ｓ ａ ｎ ｄ ａ ｃ ｃ ｕ ｒ ａ ｃ ｙ ｏ ｆ ｔ ｈ ｅ ｄ ｅ ｖ ｉ ｃ ｅ ｄ ｅ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ａ ｎ ｄ ｐ ｏ ｓ ｉ －
ｔ ｉ ａ ｌ ｖ ｏ ｌ ｔ ａ ｇ ｅ ｃ ｏ ｍｐ ｅ ｎ ｓ ａ ｔ ｉ ｏ ｎ ｐ ｉ ｒ ｎ ｃ ｉ ｐ ｌ ｅ ａ ｎ ｄ Ｓ Ｔ ＥＰ ７ ｓ ｏ ｆ ｔ ｗａ ｒ ｅ ｐ ｒ ｏ ｇ ｒ ａ ｍｍｉ ｎ ｇ ． Ｗｅ ｂ ｕ ｉ ｈ ｔ ａ ｎ ｅ ｘ ｐ ｅ ｒ ｉ ｍｅ ｎ ｔ ｓ ｙ ｓ ｔ ｅ ｍ． Ｔ ｅ ｓ ｔ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｓ ｈ ｏ ｗ ｔ ｈ ａ ｔ ｓ ｈ ０ ｒ ｔ
Ｗａ ｎ ｇ Ｈｕ ｉ ， Ｚ ｏ ｎ ｇ Ｆ ｕ — ｘ ｉ ｎ ｇ ， Ｃ ｈ ｅ ｎ Ｆ ａ ｎ ， Ｌ ｉ Ｊ ｉ ａ ｎ — ｗ ｅ ｉ
（ Ｄ ｅ ｐ ｔ ． ｏ ｆ Ｌ ｏ ｇ ｉ ｓ ｔ ｉ ｃ ｓ Ｉ ｎ ｆ ｏ ｒ ｍ ａ ｔ ｉ ｏ ｎ＆Ｌ ｏ ｇ ｉ ｓ ｔ ｉ ｃ ｓ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ， Ｌ Ｅ Ｕ， Ｃ ｈ ｏ ｎ ｇ ｑ ｉ ｎ ｇ ４ ０ １ ３ １ １ ， Ｃ ｈ ｉ ｎ ａ ）
距 离定位精 度 可 以达 到 １ ． ７ Ｏ ％， 从 而证 实 了该 装 置检 测ቤተ መጻሕፍቲ ባይዱ的有 效性 和 定位的 精确 性 。
关 键词 漏水检 测 ； 传 感 电缆 ； 分 压补 偿 ； 精 确 定位 文献 标 志码 ： Ａ 中 图分 类 号 ： Ｔ Ｐ ２ １ ６ ； Ｔ Ｕ１ ８
漏水检测的两种解决方案及其对比
漏水检测的两种解决方案及其对比漏水检测技术方案一前言随着互联网的发展，我们已经开始步入了数据生活，数据的安全传输已经变得极为重要了。
随着我国邮电、金融系统在机房管理上的日趋完善，无人值守集中监控系统得到了广泛应用，实现了对各种环境设备、动力设施的绿色控制，各种设备得到合理、有效地应用，其中泄漏检测也逐渐成为监控系统中必不可少的组成部分。
无人值守机房是集数据采集、故障报警、设备控制等为一体的集中监控系统。
高综合性、高使用效率就要求监控系统对所有可能发生的故障作好防范应急措施。
漏水事故的检测报警就是其中重要的一项内容。
而在大型的机房中，监测漏水的点会有很多，这时候怎样快死定位漏水的位置并作出及时有效的处理就变得极为重要了。
那么我们在机房的管理工作中怎样去做到对漏水的有效检测以及及时的处理呢，我们在下面的介绍中会给出两种的思路来给客户一个选择，在不同的预算以及情况下可以让客户有更大的选择空间。
莱安智能化，是新兴的高科技企业，在智能材料、节能技术、嵌入式领域的成就，为世人瞩目，泄漏检测系统是其高科技材料技术的又一伟大结晶。
它能对水、酸、碱等各种液体进行泄漏检测和报警，广泛应用于通讯、半导体、金融系统及图书馆、博物馆、档案馆、机场以及邮电、石油、化工、药业等行业。
二非定位漏水控制器应用方案2.1漏水控制器2.1.1产品介绍非定位水浸变送器是有水，激励信号变化反馈给变送器，由变送器专用芯片对其进行放大、整形、比较、输出高一款配合水浸传感器使用的分体式导轨安装的新型变送器，主要用于监测现场某处或连续多处是否有积水险情，其原理是变送器调幅激励水浸传感器，一旦检测的水浸传感器所在位置某处低电平或继电器告警。
该系列产品使用电源，输入，输出三端隔离技术，极大程度提高电气兼容性和系统可靠性；输入的防氧化，防极化，防腐蚀设计；输出的光电隔离和线圈隔离保护，有效的保证产品的可靠性和寿命。
该系列产品通讯基站、精密机房、图书馆、宾馆、饭店、仓库等一些需要对有积水状况进行告警的场所。

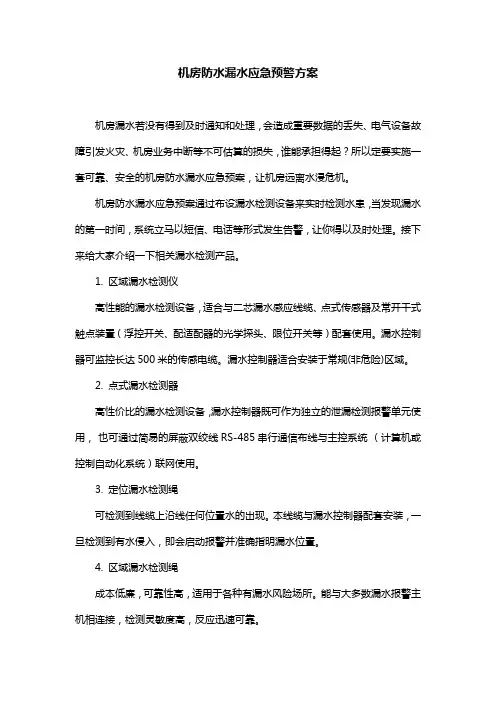

机房防水漏水应急预警方案
机房防水漏水应急预警方案
机房漏水若没有得到及时通知和处理，会造成重要数据的丢失、电气设备故障引发火灾、机房业务中断等不可估算的损失，谁能承担得起？所以定要实施一套可靠、安全的机房防水漏水应急预案，让机房远离水浸危机。
机房防水漏水应急预案通过布设漏水检测设备来实时检测水患，当发现漏水的第一时间，系统立马以短信、电话等形式发生告警，让你得以及时处理。
接下来给大家介绍一下相关漏水检测产品。
1. 区域漏水检测仪
高性能的漏水检测设备，适合与二芯漏水感应线缆、点式传感器及常开干式触点装置（浮控开关、配适配器的光学探头、限位开关等）配套使用。
漏水控制器可监控长达500米的传感电缆。
漏水控制器适合安装于常规(非危险)区域。
2. 点式漏水检测器
高性价比的漏水检测设备，漏水控制器既可作为独立的泄漏检测报警单元使用，也可通过简易的屏蔽双绞线RS-485串行通信布线与主控系统（计算机或控制自动化系统）联网使用。
3. 定位漏水检测绳
可检测到线缆上沿线任何位置水的出现。
本线缆与漏水控制器配套安装，一旦检测到有水侵入，即会启动报警并准确指明漏水位置。
4. 区域漏水检测绳
成本低廉，可靠性高，适用于各种有漏水风险场所。
能与大多数漏水报警主机相连接，检测灵敏度高，反应迅速可靠。
机房防水漏水应急预案能让你的机房设备不受水浸危害，能让你保持一个舒适、无忧的机房环境。
我们的这套方案已应用在各类机房、档案室、财政局、变配电站、柜内等场所，成功案例较多且反馈良好。
定位式和不定位式漏水检测系统的区别
定位式和不定位式漏水
检测系统的区别
测漏水找祥为
祥为数据中心机房漏水检测系统可分为非定位式漏水检测与定位式漏检测。
定位式就是可以准确上报具体漏水位置。
不定位系统只能报告发现漏水，但不能指明位置。
那么大型数据中心应该选用定位漏水检测系统还是非定位漏水检测系统？哪种比较好呢？
其实数据中心的机房用房不同，水源情况也有所不同，我们可以根据数据中心内的漏水隐患的分布情况选择定位或非定位的漏水检测方案。
对于中、大型的数据中心，漏水检测对象可分成不同的区域，每个区域都是独立的，发生故障或漏水时，不会影响到其他区域的正常检测和报警。
通常，有这样几种划分区域方法，如根据检测对象的重要性进行划分，如根据检测对象的面积大小、长度，是否存在物理分离等特点进行划分。
大型数据中心机房及设备间，由于其重要性及漏水隐患在地板下范围较广，建议采用定位式漏水检测，可以迅速找到漏点，迅速处理漏水问题；辅助工作间、工作用房、配套动力用房（如配电间、发电机房等），生活区域中的洗手间、楼梯电梯等可以选用非定位式漏水检测。
最后，如果是微模块数据中心，在微模块数据中心接水盘上安装一个或多个点式水浸传感器，接上电源，当接水盘的水达到一定量时，传感器底部的光电探头接触到水继而报警通知工作人员及时处理险情，从而达到保护下方服务器的目的。
综上所述，定位式与非定位式并没有什么绝对的谁比谁好用，可根据数据中心的实际情况综合在一起使用，最终可以得到一个既经济又完善的漏水检测方案。
漏水检测方案
LS-6301定位式漏水检测系统解决方案SToneU目录1.系统介绍 (4)1.1.单元使用 (4)1.2.设计特点 (5)1.3.技术参数 (6)1.4.应用范围 (6)2.系统实施 (9)2.1.系统结构 (9)2.2.系统组成 (9)2.3.系统构成图 (10)2.4.设计原则 (10)3.典型客户 (12)随着我国邮电、金融系统在机房管理上的日趋完善，无人值守集中监控系统得到了广泛应用，实现了对各种环境设备、动力设施的绿色控制，各种设备得到合理、有效地应用，其中泄漏检测也逐渐成为监控系统中必不可少的组成部分。
无人值守机房是集数据采集、故障报警、设备控制等为一体的集中监控系统。
高综合性、高使用效率就要求监控系统对所有可能发生的故障作好防范应急措施。
漏水事故的检测报警就是其中重要的一项内容。
1.系统介绍LS-6301定位式泄漏检测单元可监控长达200米的感应线。
一旦检测到液体泄漏/断线，单元即会发出声音报警，红色指示灯变亮，液晶显示屏上指示泄漏/断线具体位置，并启动泄漏/断线继电器，产生无电压干接点信号，并将信号回传给中央监察系统或智能楼宇系统-BMS。
LS-6301单元既可单独运行并使用，也可通过MODBUS标准化协议与其它主机系统进行通信并联网使用。
单元可用基于微软Windows™的PC进行配置。
1.1. 单元使用正常情况下，POWER指示灯会亮着。
当检测到泄漏时，声音警报将触发，ALARM指示灯变亮，泄漏干接点被激活。
当检测到线缆中断时，声音警报将触发，ALARM指示灯变亮，中断接点被激活。
当检测到通信故障时，声音警报将触发，COMM指示灯变亮，中断接点被激活。
以上两种情况下，都可以通过前面板上的按钮来停止声音警报，但是红色指示灯直至警报状态消失时，才恢复正常的状态。
1.2. 设计特点本地报警：声音、指示灯报警泄漏、断线与维护报警干接点信号分别输出灰尘维护报警3个指示灯：电源、泄漏/断线与通信液晶显示屏指示泄漏具体位置前面板上的按钮可以停止声音警报安装方便：19’机架或挂壁兼容多种感应线50条历史记录，断电不丢失记录每漏水警报时间段：从漏水开始到漏水清除记录每断线警报时间段：从断线开始到断线清除可选择英/中文菜单RS-485通信，兼容MODBUS协议4芯漏水感应线的横截面图：1.3. 技术参数基本特点感应线兼容性所有LeadSEN泄漏感应线感应线最大长度200米精确度感应线长度的0.5% ± 0.5米环境额定值存储温度-18°C ～60°C工作温度0°C ～50°C湿度5% ～95% (无冷凝)电源要求24V 直流串行接口网络配置RS-485双线网络，9600波特，可选地址为1到127通信协议MODBUS继电器类型Form C (DPDT)作用泄漏或断线故障报警额定值1安培最大值，30V直流1.4. 应用范围空调漏水检测●暖房漏水检测●管道漏水检测●门、窗漏水检测●水池、水库漏水检测●机房漏水检测●UPS房等漏水检测2.系统实施本方案拟采用LS-6301渗漏检测报警系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机房漏水检测
目录
简介 (3)
第一章用户需求 (3)
1.1 需求概述 (3)
1.2 漏水应用的需求 (3)
1.3 安装场合 (3)
第二章漏水监控子系统 (3)
第三章具体实施方案 (4)
3.1 定位漏水控制器 (4)
3.2 非定位漏水控制器 (5)
第四章空调漏水解决的方案 (5)
4.1 管道系统 (6)
4.2 电梯 (6)
4.3 水箱、水泵 (6)
4.4 高管办公室、资料室 (6)
简介
随着我国邮电、金融系统在机房管理上的日趋完善，无人值守集中监控系统得到了广泛应用，实现了对各种环境设备、动力设施的绿色控制，各种设备得到合理、有效地应用，其中泄漏检测也逐渐成为监控系统中必不可少的组成部分。
无人值守机房是集数据采集、故障报警、设备控制等为一体的集中监控系统。
高综合性、高使用效率就要求监控系统对所有可能发生的故障作好防范应急措施。
漏水事故的检测报警就是其中重要的一项内容。
第一章用户需求
1.1 需求概述
漏水检测系统又称（漏水报警系统和漏液检测系统）它主要职责是保护数据中心、计算机机房、数据中心、电脑室、配电室、档案室、博物馆等重要资料和服务器设备安全，一旦出现漏液和漏水事故而配备漏水检测系统,会通过声光报警和短信等方式告知值班人员早期发现漏水或漏水事故及时处理。
漏水检测系统可快速感知漏水的线形感应传感器和将感知情况切实发出通知的检测器构成。
1.2 漏水应用的需求
漏水监控系统就是把安装在许多区域的漏水检测仪通过网络传输实现集中维护的的工具，它具有响应快、功能强、使用方便。
我国幅员辽阔，南北气候相异甚大。
北方冬季漫长，使用供暖设备多，南方夏季炎热，制冷空调普及，而机房内设备众多，种类繁多，一般不宜多人值守。
供暖供冷输水管道又分布在楼层间，再加上生活用水、消防用水等都是漏水事故的潜在隐患。
邮电、自备发电机组，那么发电机房的漏油监测也是不可忽视的一部分。
机房发生的任何一次泄漏如不能及时地发现和排除，所造成的不但是设备上的损坏，而且重要数据的损坏丢失、业务的中断会带来更加无法估计的严重后果。
1.3 安装场合
因环境安全的需要，***机房要对其空调处作出漏水检测，预防漏水而造成机房的影响。
对机房的空调周围进行监测。
第二章漏水监控子系统
1)监测对象：空调周围及其它可能发生漏水的位置，例如机房内有水管经过的
地方或没有封堵的门窗等位置。
2)监测内容：机房内主要用水设备的漏水情况进行实时监控，系统采用绳式/
点式漏水检测系统。
能实时显示并记录漏水线缆感应到的漏水状态，系统本身的维护状态以及本身的故障状态。
3)产品选型：所述产品均有权威检测机构的质量检测报告，且通过CE认证，
主要产品具有国家专利证书
4)实施方案： (监测示意图见图纸)只供参考
第三章具体实施方案
3.1 定位漏水控制器
3.2 非定位漏水控制器
第四章空调漏水解决的方案
中央空调输水管及冷凝管
中央空调因为管路都比较长，我司建议您选用XW-PC-3A漏液定位器，配合XW1000
定位漏水感应线组成漏水检测系统，既可以输出继电器声光报警信号，也可以输出485信号集成到监控室主机上。
在空调水管下设防水槽，将空调风盘口下设置滴水盘，将测漏线缆沿防水槽和滴水盘铺设
4.1 管道系统
建议选用XW-PC-3A漏液定位器，配合XW1000定位漏水感应线组成漏水检测系统。
测漏线缆沿管道铺设，在给排水管道的每层管井也铺设测漏线缆，检测生活用水，消防水管等的漏液情况。
4.2 电梯
电梯内拽引机与减速箱连接处极易漏油，铺设感应线缆，对化学制剂及液压油进行泄漏监控。
此时可以使用点式漏液传感器和不定位漏液检测系统，提供精准及时的漏液检测信息。
4.3 水箱、水泵
感应线绕水箱和水泵机底部一圈铺设，控制器可根据实际情况选用
4.4 高管办公室、资料室
感应线绕电脑，档案柜铺设，防止线缆打湿短路，数据丢失，文本被毁。
漏水检测系统既可以单系统输出声光报警信号，也可以通过信号转换模块转换为短信报警、电话报警、邮件报警灯多种多样的报警方式。
同时也可以通过输出485信号或者信息采集模块转化为电脑能接收的信号，实现电脑实时监控。
