挡墙模板专项施工方案(最新版)

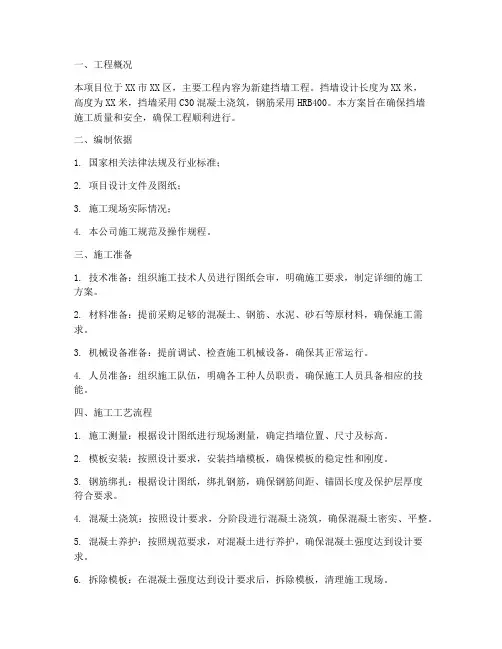

挡墙专项施工方案
一、工程概况本项目位于XX市XX区，主要工程内容为新建挡墙工程。
挡墙设计长度为XX米，高度为XX米，挡墙采用C30混凝土浇筑，钢筋采用HRB400。
本方案旨在确保挡墙施工质量和安全，确保工程顺利进行。
二、编制依据1. 国家相关法律法规及行业标准；2. 项目设计文件及图纸；3. 施工现场实际情况；4. 本公司施工规范及操作规程。
三、施工准备1. 技术准备：组织施工技术人员进行图纸会审，明确施工要求，制定详细的施工方案。
2. 材料准备：提前采购足够的混凝土、钢筋、水泥、砂石等原材料，确保施工需求。
3. 机械设备准备：提前调试、检查施工机械设备，确保其正常运行。
4. 人员准备：组织施工队伍，明确各工种人员职责，确保施工人员具备相应的技能。
四、施工工艺流程1. 施工测量：根据设计图纸进行现场测量，确定挡墙位置、尺寸及标高。
2. 模板安装：按照设计要求，安装挡墙模板，确保模板的稳定性和刚度。
3. 钢筋绑扎：根据设计图纸，绑扎钢筋，确保钢筋间距、锚固长度及保护层厚度符合要求。
4. 混凝土浇筑：按照设计要求，分阶段进行混凝土浇筑，确保混凝土密实、平整。
5. 混凝土养护：按照规范要求，对混凝土进行养护，确保混凝土强度达到设计要求。
6. 拆除模板：在混凝土强度达到设计要求后，拆除模板，清理施工现场。
五、施工质量控制1. 材料质量控制：严格把控原材料质量，确保混凝土、钢筋等材料符合设计要求。
2. 施工过程控制：严格按照施工工艺流程进行施工，确保施工质量。
3. 混凝土强度检测：在混凝土浇筑过程中，对混凝土强度进行检测，确保混凝土强度达到设计要求。
4. 钢筋间距、锚固长度及保护层厚度检测：对钢筋进行检测，确保其符合设计要求。
六、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。
2. 严格按照操作规程进行施工，避免安全事故发生。
3. 加强施工人员安全教育培训，提高安全意识。
4. 施工现场设置安全通道，确保人员疏散通道畅通。
挡墙的专项方案
一、工程概况本工程为某道路工程中的挡墙施工，挡墙位于道路两侧，主要起到防护、挡土和美化道路景观的作用。
挡墙总长度为1000米，高度为2-4米，采用毛石混凝土结构。
二、编制依据1. 国家相关法律法规及行业规范；2. 设计单位提供的挡墙设计图纸；3. 施工现场实际情况。
三、施工准备1. 施工人员：组织专业施工队伍，包括技术负责人、施工员、质检员、安全员等；2. 施工材料：毛石、混凝土、钢筋、模板等；3. 施工设备：搅拌机、混凝土输送泵、挖掘机、吊车、模板支撑体系等；4. 施工场地：平整场地，设置材料堆放区、施工临时道路等。
四、施工工艺流程1. 施工测量：根据设计图纸进行施工放样，确保挡墙位置、尺寸准确；2. 挖基槽：采用挖掘机开挖基槽，槽底平整，宽度略大于设计宽度；3. 基槽处理：清除基槽内的杂物、积水，铺设砂垫层；4. 模板安装：根据挡墙高度和宽度，选择合适的模板，进行组装、固定；5. 钢筋绑扎：按设计要求绑扎钢筋，确保钢筋间距、保护层厚度符合规范；6. 混凝土浇筑：采用混凝土搅拌车运输混凝土，分层浇筑，振捣密实；7. 混凝土养护：采用覆盖塑料薄膜、洒水等方法进行养护，保证混凝土强度；8. 拆模：待混凝土强度达到设计要求后，拆除模板；9. 墙面抹灰：对挡墙墙面进行抹灰，确保平整、美观；10. 桥头衔接：对挡墙与道路衔接处进行处理，确保平整、牢固；11. 清理场地：施工完成后，清理场地，恢复道路通行。
五、施工质量控制措施1. 材料质量控制：严格控制原材料质量，确保所用材料符合设计要求；2. 施工过程控制：严格执行施工工艺，确保施工质量；3. 检验检测：定期进行质量检测，确保挡墙质量符合设计要求；4. 隐蔽工程验收：在施工过程中，对隐蔽工程进行验收，确保质量合格。
六、安全管理措施1. 施工人员安全教育培训：对施工人员进行安全教育培训，提高安全意识；2. 施工现场安全管理：设置安全警示标志，加强现场安全管理；3. 个人防护用品：施工人员必须佩戴安全帽、安全带等个人防护用品；4. 施工机械操作：严格按照操作规程进行施工机械操作，确保安全。
挡墙模板工程施工方案
挡墙模板工程施工方案一、施工准备1.1 施工前的准备挡墙模板工程施工前需做好各项准备工作，包括施工图纸的确认、材料的采购、人员的安排等。
施工图纸应经过设计方审核确认无误后，方可进行施工。
材料的采购应根据设计图纸中所需的规格和数量进行采购，在保证质量的前提下力争降低成本。
同时，人员安排也应根据施工周期和工作量进行合理安排，保障施工进度。
1.2 施工现场的准备施工现场的准备主要包括场地清理、设置施工临时工棚、搭建施工用脚手架等。
施工现场应保持整洁，杂物应及时清理，以免对施工造成影响。
同时，为了保障施工人员的安全，应在施工现场设置施工临时工棚，供施工人员休息和存放物品。
另外，搭建施工用脚手架也是必不可少的准备工作，以便施工人员进行高空作业。
二、施工工艺与方法2.1 分段施工挡墙模板工程应采用分段施工的方法，分段施工有利于施工质量的控制和进度的把控。
在分段施工时，应根据设计图纸上的要求和实际情况进行合理的分段划分，并且在每个分段施工结束后应及时进行验收，确保每个分段的质量达标。
2.2 安全施工在挡墙模板工程中，安全施工是非常重要的，施工人员应严格按照相关安全规定进行施工，并配备必要的安全防护装备。
施工现场应设置明显的安全警示标志，保证施工人员的安全。
同时，在高空作业时，应使用合格的脚手架和登高设备，确保施工人员的安全。
2.3 质量控制在施工过程中，应严格控制施工质量，材料的选用应符合相关标准和规定，施工工艺应按照设计要求执行。
同时，在施工过程中应进行施工质量的检查和验收，保证施工质量符合设计要求。
2.4 施工验收在挡墙模板工程施工完成后，应进行施工质量的验收。
施工验收应根据设计要求和相关标准进行，确保施工质量符合要求。
如果发现存在问题，应及时整改，并重新进行验收。
三、注意事项与安全措施3.1 施工过程中应严格按照设计要求进行，不得擅自变动施工方案和工艺。
3.2 施工过程中严禁酗酒、赌博、聚众斗殴等违法行为，保持施工现场的安全和秩序。
(完整版)挡墙模板施工方案
勉西物流基地改扩建工程路基挡墙专项技术方案一、工程概况勉西物流基地改扩建工程专用铁路线路，路基两侧挡土墙设计范围：A. 扶壁式挡墙共310.44米，设置部位：DK01+249.56～+530线路右侧设置为6米扶壁挡墙、DK3+555～+615段走行线左侧设置8米扶壁式挡墙。
厚1m～1.2m,每隔3m设置一个扶壁，沿挡墙纵向约10m设伸缩缝一道，用沥青麻筋填塞。
B. 重力式挡土墙共851米，主要设置在DK1-+249.56～+760、DK3+615～DK3+655走行线左侧侧、DK1+530～+780、DK2+040～+100段走行线右侧。
沿挡墙纵向约15m～20设伸缩缝一道。
二、支架、模板材料支架采用D=50mm脚手架钢管，钢管之间用扣件连接。
模板为18mm厚的竹胶板。
6*8cm方木做骨架。
用直径16的对拉螺杆，采用100×48×5mm槽钢加工成卡扣，外撑采用螺旋顶撑和直径8mm钢丝绳定位支撑。
对拉螺杆应力计算：挡墙厚度为1m和1.2m,砼对模板产生侧压力按2m高计算，砼自重2.4t/立方。
砼对模板产生侧压力为1.2*0.24=0.288t。
对拉螺杆采用直径16的圆钢。
每根对拉螺杆可承受8*8*3.14*235=47225.6N。
即可承重4.72t。
对拉螺杆足够轻度抵抗砼侧压力，但为使方木不产生挠曲变形，对螺杆按步距为0.45m，水平间距为0.45m布设。
三、施工方案基础完成后，在基础砼面上预埋直径20的钢筋，钢筋头外露6cm，间距按1m。
平面位置据挡墙墙面外15cm。
底层采用6-8cm方木作卧木，卧木与钢筋头之间用木楔卡牢固。
卧木上方立6*8cm方木做立柱。
卧木与方木立柱之间用铁钉打牢。
方木间距按5cm-10cm。
A. 悬臂式墙身模板待底板砼浇筑完毕厚，混凝土达到一定强度，钢筋绑扎完毕经验收合格后，模板采用1.5cm厚的竹胶板进行拼装，模板外设置竖向6×8cm方木和水平直径50mm钢管双拼背杠。
挡土墙工程施工专项方案
挡土墙工程施工专项方案一、项目概况本项目是某个地区安装挡土墙的工程，位置在城市中心区域，整个工程地形复杂，需要在挡土墙的一侧进行挖掘和护坡等施工，并且需要在挡土墙的上方进行围护结构的设置。
该工程属于公共基础设施项目，对于城市交通和人民生活具有重要作用。
项目总长度为600米，设计挡高为3米。
二、施工准备1. 施工前，需按照设计图纸确定挡土墙工程的具体位置和形状。
2. 制定施工图纸和方案，并进行必要的审查和批准。
3. 确定施工队伍和人员的构成，包括安全员、质检员、现场监理等。
4. 采购和验收施工所需的设备、材料，并对其进行登记和保管。
三、施工工艺1. 挖土和抛土根据设计要求，先进行挖土工作，将挡土墙位置上方的土方进行清理和抛土，确保挖掘面的平整，以便进行后续的挡土墙设置。
2. 挡土墙的设置挡土墙采用预制混凝土挡土墙板，板件的特点是质地坚实、耐腐蚀、抗冲力和耐久性强。
板件的设置应保证平整度、垂直度和板与板之间的连接牢固。
3. 护坡在挡土墙的一侧，需要进行护坡工程，以防止土坡发生滑塌。
护坡采用混凝土或其他适当的护坡材料，并按照设计图纸进行构筑，确保护坡的牢固度和抗冲击性。
4. 围护结构在挡土墙的上部，需要进行围护结构的设置，以增强挡土墙的稳定性和整体承载力。
围护结构采用加固护面结构，确保其可靠性和耐久性。
四、施工安全1. 严格按照施工现场安全管理规定执行，设置安全警示牌和标志。
2. 安排专人对施工现场进行监督和指导，防止发生意外事故。
3. 确保施工人员配备必要的个人防护装备，包括头盔、安全带、安全鞋等。
4. 对施工设备进行定期检查和维护，在使用过程中及时处理设备故障。
五、施工质量1. 严格按照设计要求和规范进行施工，保证挡土墙的平整、垂直度及坚固性。
2. 在施工过程中，加强对工程质量的监督和把关，对每一道工序进行严格把控和质量检查。
3. 对施工过程中出现的质量问题，要及时进行整改和处理。
六、现场环保1. 在施工现场设置固定的垃圾和废渣堆放点，保持施工现场的整洁。
挡墙工程施工方案(3篇)
第1篇一、工程概况本工程位于我国某地区，主要目的是为了防止山体滑坡、河道侵蚀等自然灾害，保障周边居民的生命财产安全。
挡墙总长度为1000米，高度为5米，采用钢筋混凝土结构。
施工期间，需严格按照国家相关法律法规和规范要求进行。
二、施工准备1. 施工组织设计：成立挡墙工程施工项目部，明确项目组织架构、人员配备、施工进度、质量、安全、环保等方面的责任。
2. 施工材料：准备足够的钢筋混凝土材料、钢筋、模板、水泥、砂石等。
3. 施工设备：配置挖掘机、搅拌机、泵车、运输车辆、吊车等机械设备。
4. 施工人员：组织具备相关资质的施工队伍，对施工人员进行岗前培训，提高施工质量。
5. 施工场地：清理施工场地，确保场地平整、排水良好。
三、施工工艺1. 挖方与基础处理：根据设计图纸，采用挖掘机进行挖方，挖至设计标高后，对基础进行平整、压实，确保基础稳定。
2. 钢筋绑扎：按照设计图纸，绑扎钢筋，确保钢筋间距、直径、锚固长度等符合规范要求。
3. 模板安装：根据设计图纸，安装模板，确保模板稳固、垂直、水平，防止浇筑过程中出现偏移。
4. 混凝土浇筑：采用泵车进行混凝土浇筑，严格控制混凝土坍落度，确保混凝土质量。
5. 混凝土养护：混凝土浇筑完成后，及时进行养护，保持混凝土表面湿润，防止裂缝产生。
6. 面板施工：待混凝土强度达到设计要求后，进行面板施工，确保面板与挡墙紧密结合。
四、施工质量控制1. 材料质量：严格控制材料质量，确保材料符合设计要求和国家标准。
2. 施工过程：严格按照施工工艺进行施工，确保施工质量。
3. 检查验收：在施工过程中，定期进行质量检查，发现问题及时整改。
4. 验收标准：按照设计要求和规范，对挡墙工程进行验收，确保工程质量。
五、安全措施1. 施工人员：对施工人员进行安全教育，提高安全意识，确保施工人员安全。
2. 施工设备：定期检查机械设备，确保设备安全可靠。
3. 施工现场：设置安全警示标志，设置安全通道，防止施工事故发生。
挡墙模板专项施工方案(最新版)
混凝土挡墙模板施工方案一、工程概况黄河甘肃段防洪工程兰州市城区段Ⅱ-11 标段包括青白石街道杨家湾村新建堤防和预应力桥梁一座，主要建设内容为：1、第一段左岸桩号K39+250-K39+270段，为预应力桥梁一座，长20m；2、第二段左岸桩号k39+270-k40+790段新修堤防的土建施工，长度1.532km3、挡墙为现浇砼结构，挡墙高度分别为（除去基础0.8m高度后）K39+270-K39+900段5.2m；K39+900-K40+790段5.7m，挡墙基础宽度分别为5.11m、5.39m，墙身顶宽为0.65m；4、工程级别兰州市城区段防洪标准为100年一遇洪水，相应洪峰流量为6500m3/s。
堤防级别为1级，主要建筑物级别为1级，次要建筑物级别为3级，临时建筑物级别为4级。
其余防护段为乡村防护区，各市州防洪区划分为独立的防洪保护区后，保护人口<20万人，保护耕地<30万亩，根据人口或耕地（草场）面积确定防护等级为Ⅳ等，防洪标准为10年一遇，堤防、护岸级别为5级，主要建筑物级别为5级，次要建筑物级别为5级，临时建筑物级别为5级。
二、编制依据1、施工图纸，混凝土挡墙结构断面图及相关资料；2、《建筑施工手册》第四版中国建筑工业出版社；3、《城市桥梁工程施工与质量验收规范》CJJ2-2008；4、《建筑施工模板安全技术规程》 JGJ162-2008；5、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130—2001；6、《建筑施工安全检查标准》 JGJ59—99；7、《建筑施工高处作业安全技术规范》JGJ80—91。
三、模板选材本工程混凝土挡墙结构采用8mm厚加工定型钢模板（3000mm×2000mm、3000mm×2200mm、1500mm×1500mm、1900mm×1500mm、3000mm ×2400mm、3000mm×2100mm、2000mm×800mm、2660mm×800mm），槽钢作楞，配套穿墙螺栓下排使用Ф14二级螺纹钢拉杆、8.8mpa高强螺栓、上排采用φ48钢管和扣件作为拉杆连接；竖向内楞100槽钢，水平外楞100槽钢。
片石砼挡土墙模板支护专项施工方案
片石砼挡土墙模板支护专项施工方案一、施工前准备工作1.1 前期准备在开始施工前，首先需要组织好施工人员，根据施工计划确定施工队伍的人员配备和分工情况。
同时，要对施工现场进行清理和平整，确保施工区域没有杂物和障碍物。
1.2 材料准备在准备阶段，需要准备好所需的施工材料，包括片石砼、挡土墙模板、支撑杆、搅拌设备等。
确保材料质量符合要求，以保证施工质量和工期。
二、施工步骤2.1 模板搭设根据设计图纸，将挡土墙模板按照规定的尺寸和要求搭设在施工现场。
在搭设过程中，要注意模板的水平和垂直度，确保模板搭设牢固和准确。
2.2 砼浇筑在模板搭设完成后，进行砼的搅拌和浇筑工作。
根据设计要求和施工计划，将预先搅拌好的片石砼倒入到模板中，并采取适当的振捣措施，确保砼的浇筑均匀和紧实。
2.3 模板拆除待砼凝固后，根据砼的强度和硬化时间，进行模板的拆除工作。
拆除模板时要小心谨慎，避免对砼产生损坏。
同时要注意拆除后的模板进行妥善的清理和保管，以备下次使用。
三、质量检验在施工完成后，要对挡土墙进行质量检验。
主要包括挡土墙的平整度、垂直度、强度等指标的检测，确保施工质量符合相关标准和规范要求。
四、安全防护在施工过程中，要严格遵守安全操作规程，加强对施工现场的安全管理和监督。
特别是在模板搭设、砼浇筑等施工环节，要加强对人员的安全防护和安全意识培训，确保施工过程的安全顺利进行。
五、施工总结施工完成后，要对整个施工过程进行总结和评估。
总结主要包括施工中出现的问题和解决措施、工艺创新和改进等方面的内容，为今后的施工工作提供经验和借鉴。
结语片石砼挡土墙模板支护施工是一个细致而重要的工程，需要在施工前做好充分的准备工作，严格按照施工要求和标准进行操作，确保施工质量和工期的达标。
希望本施工方案能为相关施工人员提供参考和指导，实现挡土墙工程的安全、高效施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土挡墙模板施工方案一、工程概况黄河甘肃段防洪工程兰州市城区段Ⅱ-11 标段包括青白石街道杨家湾村新建堤防和预应力桥梁一座，主要建设内容为：1、第一段左岸桩号K39+250-K39+270段，为预应力桥梁一座，长20m；2、第二段左岸桩号k39+270-k40+790段新修堤防的土建施工，长度1.532km3、挡墙为现浇砼结构，挡墙高度分别为（除去基础0.8m高度后）K39+270-K39+900段5.2m；K39+900-K40+790段5.7m，挡墙基础宽度分别为5.11m、5.39m，墙身顶宽为0.65m；4、工程级别兰州市城区段防洪标准为100年一遇洪水，相应洪峰流量为6500m3/s。
堤防级别为1级，主要建筑物级别为1级，次要建筑物级别为3级，临时建筑物级别为4级。
其余防护段为乡村防护区，各市州防洪区划分为独立的防洪保护区后，保护人口<20万人，保护耕地<30万亩，根据人口或耕地（草场）面积确定防护等级为Ⅳ等，防洪标准为10年一遇，堤防、护岸级别为5级，主要建筑物级别为5级，次要建筑物级别为5级，临时建筑物级别为5级。
二、编制依据1、施工图纸，混凝土挡墙结构断面图及相关资料；2、《建筑施工手册》第四版中国建筑工业出版社；3、《城市桥梁工程施工与质量验收规范》CJJ2-2008；4、《建筑施工模板安全技术规程》 JGJ162-2008；5、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130—2001；6、《建筑施工安全检查标准》 JGJ59—99；7、《建筑施工高处作业安全技术规范》JGJ80—91。
三、模板选材本工程混凝土挡墙结构采用8mm厚加工定型钢模板（3000mm×2000mm、3000mm×2200mm、1500mm×1500mm、1900mm×1500mm、3000mm ×2400mm、3000mm×2100mm、2000mm×800mm、2660mm×800mm），槽钢作楞，配套穿墙螺栓下排使用Ф14二级螺纹钢拉杆、8.8mpa高强螺栓、上排采用φ48钢管和扣件作为拉杆连接；竖向内楞100槽钢，水平外楞100槽钢。
加固通过在槽钢处打孔拉结穿墙螺栓。
斜撑采用钢管Ф48×3.5。
四、主要材料五、模板安装混凝土挡墙组合模板安装前，按照设计机构图纸测量放样，放好结构尺寸边线和控制点，挡墙基础模板支架应支撑在承载力满足设计要求的建基面上，挡墙墙身模板支架应支撑在建基面上，并有足够的支撑面积或范围，斜撑应防止滑动；基础模板和支架安装在建基面上并架设垫块，保证挡墙基础结构范围的地表水及时排出；组合钢模板拉杆采用ф14的二级螺纹钢，钢拉杆不应弯曲，拉筋与锚固头应连接牢固，焊接采用双面焊接，搭接长度应控制在10~15d。
根据设计图纸要求及结合现场实际情况，砼挡墙每10m为一个单元工程，设置一个伸缩缝，缝宽20mm，缝的位置采用高密度聚乙烯闭孔泡沫板，聚氯乙烯胶泥封口；挡墙迎水侧墙身设计坡比为1:0.1，挡墙背水侧墙身设计坡比为1:0.45，所以每层砼模板采用10m*2.2m规格尺寸的组合钢模板施工缝高度为2.0m，挡墙基础（底板）模板采用10m*0.8m的组合钢模板。
5.1、模板安装顺序模板定位→模板安装→垂直度调整→模板加固→验收5.2、技术要点（1）模板支设前将基底面清理干净。
不得有积水、杂物，并将施工缝表面冲净。
为防止墙体模板根部接缝处出现漏浆"烂根"现象，接缝处严密封条、泡沫剂或水泥砂浆密实，做到平整、准确、粘结牢固保证在浇筑时不漏浆。
穿墙螺栓的安装必须严格按要求进行加固，在挡墙墙体下部1/3范围必须使用双螺帽。
（2）当挡墙底板混凝土浇筑完毕并具有一定强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。
根据轴线位置放出挡墙墙身截面位置尺寸线、模板控制线，以便于墙身模板的安装和校正。
首先引结构尺寸控制线，并以该控制线为起点，引出墙身控制线，用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于组合钢模板的安装和校正。
（3）四周竖向内背楞采用80槽钢，间距300 mm，每水平外楞采用160槽钢。
加固通过背楞上打孔拉结穿墙螺栓，水平、竖向间距均为1000mm，端头带圆塑料块限位片，以便拉杆端头处理。
斜向支撑用钢管上中下三道进行间距600mm加固，以保证其稳定。
挡墙下部1/3范围对拉螺栓两侧加双螺母。
主楞（16#槽钢）主楞（16#槽钢）次楞（8#槽钢）面板螺栓墙模版正立面图墙模板1-1剖面图h=600mm b=300mm 对拉螺栓水平、竖向间距均为1000mm挡墙模板设计示意图组合钢模板组装前要进行组装设计，板缝留设一致，拉杆间距要在满足设计要求的同时达到美观要求，严禁乱设。
组装时严格按照模板配板设计图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装的精度要求如下：1）两块模板之间拼缝≤1；2）相邻模板之间高低差≤2；3）模板平整度≤3；4）模板平面尺寸偏差±3；模板搭设必须搭设脚手架，脚手架立柱必须落在有足够承载力的地基上，立柱底端必须放置垫板或混凝土垫块，立杆纵横间距不得大于1200mm，步距不得大于1500mm，并严格按规范要求设置剪刀撑、顶杆、扫地杆、斜撑等，保证架体安全、稳固。
5.3、组合钢模板计算混凝土挡墙钢模板计算依据《组合模板技术规范》GB50214-2001;《钢结构设计规范》GB50017-2003；《冷弯薄壁型钢结构基础规范》GBJ18-87；《混凝土结构工程施工及验收规范》GB50204-2002。
（1）挡墙参数：墙身底宽3.79m（取最大值），墙身高度2.0m（施工缝高度），墙身最厚处厚度为3.8m。
（2）荷载参数：振捣混凝土荷载标准值4KN/m2，浇筑砼侧压力标准值14.873KN/m2，荷载设计值放大系数1.2。
（3）材料参数：平面模板10000mm*2200mm，对拉螺栓（M10),内钢楞48*3，蝶形26，组合钢模板弹性模量E(N/mm2）206000。
（4）钢模板参数:内钢楞布置为垂直向，钢模板组合断缝为齐平，内钢楞间距为0.6，内钢楞对拉螺栓竖向间距为0.6 。
（5）组合钢模板计算确定：钢模板组合时端缝为齐平设置，整体钢模减弱，取单块钢模板进行验算。
单块钢模板最少支撑点数m=3.79/0.6=6.3；q=（3.79F1+1.4F2）*§*bm=（3.79*14.873+1.4*4）*1.2*0.5=37.18KN/m。
六、施工质量要求（1）模板安装应满足下列要求：模板的接缝不应漏浆；在浇筑混凝土前，钢模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂；浇筑混凝土前，模板内的杂物应清理干净；其偏差应符合下表（表二）的规定；模板安装允许偏差及检查方法表二1）对模板垂直度严格控制，在模板安装就位前，必须对每一块模板线进行复测，无误后，方可安装模板。
2）模板拼装配合，施工员及质检员逐一检查模板垂直度，确保垂直度不超过5mm，平整度不超过2mm；（3）模板的变形控制1）浇筑混凝土时配好照明，分层浇筑，层高控制在500mm以内，严防振捣不实或过振，使模板变形。
2）模板支立后，拉水平、竖向通线，保证混凝土浇筑时易观察模板变形、跑位；3）浇筑前认真检查螺栓、顶撑及斜撑是否松动；（4）模板的拼缝、接头模板拼缝、接头不密实时，用塑料密封条、海绵等堵塞；（5）混凝土浇筑时，所有墙板全长、全高拉通线，边浇筑边校正墙板垂直度，每次浇筑时，均派专人专职检查模板，发现问题及时解决。
（6）为提高模板周转、安装效率，事先按工程桩号位置、尺寸将模板编号，以便定位使用。
拆除后的模板按编号整理、堆放。
安装操作人员应采取定段、定编号负责制。
七、其他注意事项在模板工程施工过程上中，严格按照模板工程质量控制程序施工。
同时严格执行“交底”制度、“三检”制度，操作前施工员对施工队伍的书面形式的技术交底。
（1）进场钢模板统一尺寸，并码放整齐，模板下口要垫平。
（2）组合模板要保证挡墙墙体线顺直。
（3）模板安装基层找平，并粘贴海绵条，模板下端与事先做好的定位基准靠紧，以保证模板位置正确和防止模板底部漏浆。
（4）模板的对拉螺栓孔平直相对，穿插螺栓不得斜拉硬顶。
八、模板拆除墙模板在混凝土强度达到2.5MPa，能保证其表面及棱角不因拆除而损坏时方能拆除，模板拆除顺序与安装模板顺序相反，先拆外侧模板，再拆除内侧模板。
拆墙模板时，首先拆下穿墙螺栓，再松开地脚螺栓，使模板向后倾斜与墙体脱开。
不得在墙上撬模板，或用大锤砸模板，保证拆模时不晃动混凝土墙体。
九、安全、环保文明施工措施1）、拆模时操作人员必须挂好、系好安全带。
2）、支模前必须搭好相关脚手架（见相关安全操作规程等）。
3）、在拆墙模前不准将脚手架拆除，用塔吊拆时与起重工配合；拆除模板前划定安全区域和安全通道，将非安全通道用钢管、安全网封闭，挂"禁止通行"安全标志，非操作人员不得在此区域，必须在铺好跳板的操作架上操作。
4）、浇筑混凝土前必须检查支撑是否可靠、扣件是否松动。
浇筑混凝土时必须由模板支设班组设专人看模，随时检查支撑是否变形、松动，并组织及时恢复。
经常检查支设模板吊钩、斜支撑及平台连接处螺栓是否松动，发现问题及时组织处理。
5）、木工机械必须严格使用倒顺开关和专用开关箱，一次线不得超过3m，外壳接保护零线，且绝缘良好。
电锯和电刨必须接用漏电保护器，锯片不得有裂纹（使用前检查，使用中随时检查）；且电锯必须具备皮带防护罩、锯片防护罩、分料器和护手装置。
使用木工多用机械时严禁电锯和电刨同时使用；使用木工机械严禁戴手套；长度小于50cm 或厚度大于锯片半径的木料严禁使用电锯；两人操作时相互配合，不得硬拉硬拽；机械停用时断电加锁。
