浊度仪说明书
浊度检测仪使用说明书
濁度檢測儀使用說明書使用之前請仔細閱讀說明書！在线浊度仪一、测量原理ZD 系列浊度测量仪，中、低浊度范围内（小于10NTU 为低浊度，11-100NTU 为中浊度，大于100NTU 为高浊度）采用90°散射光原理。
光路原理如下图：Io ——入射光 It ——透射光 Is ——散射光 D ——溶液浑浊度一束特定光谱的平行光通过溶液时，一部分被吸收和散射，一部分透过溶液。
与入射光成90°方向的散射光的强度符合雷莱公式：Is=KNV 2Io入4Io ——入射光强度 Is ——散射光强度 N ——单位溶液微粒数 V ——微粒体积 入——入射光波长 K ——系数在入射光恒定的条件下，在一定浊度范围内，散射光强度和溶液的浑浊度成正比。
上式可整理改写为：Is =K ´N（K ´表示常数）Io根据这一公式，我们可以通过测定水样中微粒的散射光强度来测量水样的浑浊度。
这是本产品的基本测量原理。
DZ 系列浊度仪高浊度测量采用的是散射和透射结合型原理。
二、基本电路方框图散射光结构仪器工作原理图透射光结构仪器工作原理图光电传感器由光源、透镜、光电元件等组成，当光线通过被测液样时，与入射光成90°方向的散射光作用于光电元件，产生了随浊度变化的电信号，该信号与基准信号一起送入信号处理器。
信号处理器以集成电路为核心，构成性能稳定的电子线路，对信号进行放大、滤波、运算、补偿等处理，使其在整个测量范围内与被测液样的浊度成线性关系。
稳压电源由变压器、整流器、滤波器、稳压模块等组成，将200伏至240伏范围内变化的交流电变换成仪器所需要的直流工作电压。
三、结构图1、浊度传感器2、进水口3、出水口4、溢流口5、排气口6、电源220伏7、信号输出8、校准电位器9、浊度显示仪表10、信号输出11、浊度显示面板1 2、挂钩 13、电源220伏浊度传感器是本仪器的关键部位，内装光电转换器件、集成电路板、不锈钢水箱等，对其更加爱护和保养。
浊度仪操作说明
浊度仪操作说明
一、用胶头滴管取水样，放入空置试管内，待用。
二、打开“开关”键，见显示“measure smp00”
三、将空白样试管放入浊度仪，盖上遮光盖，按下“测量”按钮，显示“measure smp01”；再按“测量”按钮校准，显示“measure C=0.000”，即可开始测量水样。
四、打开遮光盖，取出空白原样，放入待测量的水样，盖好遮光盖，按下“测量“按钮，显示“smp02”后，再按“测量”，即可读取水样浊度“mesasure C=XXX”
五、如测量多个样，可依次放入水样试管，如上测量。
六、完成测量后，点击“完成”，取出水样，关闭仪器。
注意事项
一、仪器必须放置平稳，如晃动，会出现测量值不准等问题。
二、试管必须用擦拭净，外表无杂物。
三、遮光盖要盖好，不能漏光，否则测量数值不准。
四、空白原样，需保存好。
五、自取水样测量完毕后，请尽快清洗拭净试管，以备下次使用。
六、水样置入试管后，需摇匀水样。
七、如浊度太高，可能会出现读数负值或不稳等情况，需稀释水样后再测量，测量出数值乘以稀释倍数即为最终浊度值。
浊度仪操作指示书
浊度仪操作指示书
一、原理或定义：
浑浊度是反映天然水的物理性状的一项指标，用于测量悬浮于水或透明液体中不溶性颗粒物质所产生的光的散射程度，并能定量表证这些悬浮颗粒物质的含量。
本标准采用福尔马肼浊度标准溶液进行标定。
二、用法
1、开启仪器的电源开关，预热30分钟。
2、准备好试样瓶并清洁干净，采用吸水性较好的不落毛巾或软布擦净试样瓶
上的水迹和指印，
3、准备好校零用的零浊度水。
4、用一清洁的容器采集好具有代表性的样品。
5、将零浊度水倒入试样瓶内到十字刻度横线，然后悬上瓶盖，擦净瓶体的水
迹及指印。
6、将装好的零浊度水试样瓶置入试样瓶座内，并保证试样瓶的十字刻度竖线
对准试样座上的白色定位线，然后盖上遮光盖。
7、稍等读书稳定后调节调零旋钮，使显示为零。
8、采用同样方法装置校准用的标准溶液，并放入试样座内，盖上遮光盖，调
节校正钮，使显示为标准值。
9、重复6、7、8步骤，保证零点及校正值正确可靠。
10、放入样品试样瓶，等读数稳定后即可记下水样的浊度值。
三、注意事项：
1、测量池内必须长时间清洁干燥、无灰尘，不用时须盖上遮光盖。
2、潮湿气候使用，必须相应延长开机时间。
3、被测溶液应沿试样瓶壁小心倒入，防止产生气泡，影响测量准确性。
4、更换试样瓶或经维修后须重新标定。
审核：制定人：。
浊度仪说明书

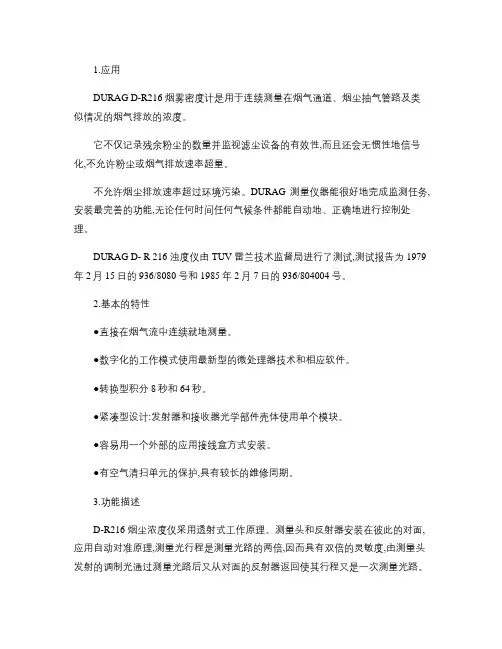

1.应用DURAG D-R216 烟雾密度计是用于连续测量在烟气通道、烟尘抽气管路及类似情况的烟气排放的浓度。
它不仅记录残余粉尘的数量并监视滤尘设备的有效性,而且还会无惯性地信号化,不允许粉尘或烟气排放速率超量。
不允许烟尘排放速率超过环境污染。
DURAG 测量仪器能很好地完成监测任务,安装最完善的功能,无论任何时间任何气候条件都能自动地、正确地进行控制处理。
DURAG D- R 216 浊度仪由TUV 雷兰技术监督局进行了测试,测试报告为1979年2月15日的936/8080号和1985年2月7日的936/804004号。
2.基本的特性●直接在烟气流中连续就地测量。
●数字化的工作模式使用最新型的微处理器技术和相应软件。
●转换型积分8秒和64秒。
●紧凑型设计:发射器和接收器光学部件壳体使用单个模块。
●容易用一个外部的应用接线盒方式安装。
●有空气清扫单元的保护,具有较长的维修周期。
3.功能描述D-R216 烟尘浓度仪采用透射式工作原理。
测量头和反射器安装在彼此的对面,应用自动对准原理,测量光行程是测量光路的两倍,因而具有双倍的灵敏度,由测量头发射的调制光通过测量光路后又从对面的反射器返回使其行程又是一次测量光路。
测量光束的能量减少是由粉尘粒子引起的,因此测量光的强度与粉尘粒子浓度成比例。
光束在通过测量光路期间均匀光斑的直径实际上比反射器的面积大,这就可以做早期的调整,避免测量头和反射器在安装表面有温度变形情况下产生的测量误差。
测量单元自动补偿光学传感器与光源之间有不可避免的强度漂移,该漂移是因仪器老化和温度变化引起的。
单光源25Hz的调制光被分成测量光束和参比光束,光学扫描器通过组合式的电动隔板的交替打开对测量光束或参比光束进行扫描。
参比光束通过一个对应轨迹进入测量头,每隔64秒测量光束被电动隔板切断一次,参比光束每隔2秒打开一次被光学扫描器扫描。
参比光的强度被数字化并存储作为光测量倍数,每隔0.5秒测量值被更新。
2100AN台式浊度仪使用说明书
2100AN台式浊度仪使用说明书47001-882100AN 台式浊度仪使用说明书（与版本1 号软件一同使用）哈希公司，2000．保留所有权利．目录安全警示 (7)操作 (9)第1节介绍 (11)1.1 仪器描述 (11)1.2 标准附件 (11)1.3 操作原理 (11)1.4 使用前的准备 (12)1.4.1 仪器开箱 (12)1.4.2 操作环境 (13)1.4.3 操作电源选择 (13)第2节浊度测量 (15)2.1 操作控制器和指示灯 (15)2.2 测量浊度 (15)2.2.1 浊度测试步骤 (16)2.2.2 测试注意事项 (17)2.3 测试技术 (18)2.3.1 清洁样品池 (18)2.3.2 使用硅油 (18)2.3.3 准备稀释水 (19)2.3.4 标识和匹配样品池 (20)2.3.5 除去气泡（脱气） (23)2.3.6 信号平均功能 (25)2.3.7 测试超过测量范围的样品 (26)2.3.8 凝结（雾化） (29)2.3.9 校准检查 (29)2.3.10 具有代表性的样品 (30)第3节仪器操作 (31)3.1 操作控制器和指示灯 (31)3.1.1 使用RANGE 键 (33)3.1.2使用UNITS/EXIT 键 (33)3.1.3使用SINGAL AVG 键 (34)3.1.4 使用FLOW 键 (34)3.1.5 使用LINE FEED 键 (34)3.1.6 使用RATIO 键 (34)3.1.7 使用PRINT 键 (35)3.1.8 使用CAL/Zero 键 (35)3.1.9 使用ENTER 键 (35)3.1.10 使用箭头键 (35)3.1.11 使用SAMPLE 键 (36)3.1.12 使用SETUP 键 (36)3.1.13 按键报警器（蜂鸣器） (36)3.2 校准 (36)3.2.1 处理StablCal?小瓶封装的标准液 (37)3.2.2 校准浊度仪（使用小瓶封装的StablCal?标准液） (38) 3.3 特殊的研究应用 (40)3.3.1 忽略稀释水的浊度 (40)3.3.2 编辑校准数据 (40)3.3.3 准备Formazin 稀释液—由用户选择 (41)3.3.4 校准2100AN 浊度仪（用户选择标准液） (41)第4节气体净化系统 (43)4.1 气体净化系统的连接 (43)第5节使用流通池系统装置 (45)5.1 介绍 (45)5.2 流通池装置（适用于低压时） (46) 5.2.1 手动流通池装置（低压） (47)5.2.2 自动流通池装置（低压） (50)5.2.3 使用流通池装置的提示（低压） (55) 5.2.4 高压流通池装置 (56)5.2.5 流通池的维护 (59)第6节数据输出 (61)6.1 记录器输出 (61)6.1.1 设置记录器最小值 (61)6.1.2 设置记录器的最大值 (62)6.1.3 设置记录器最小输出值 (62)6.1.4 设置记录器全量程输出 (62)6.2 RS232 连接器 (63)6.3 仪器通迅 (65)6.4 打印机 (66)6.4.1 内置打印机 (66)6.4.2 打印机设置指令 (67)6.5 使用计算机（RS232 操作指令） (68) 第7节仪器时钟 (71)7.1 时钟描述 (71)7.2 设置小时和分钟 (71)7.3 设置月份和日期 (71)7.4 设置年份 (71)7.5 显示当前时间 (71)第8节样品池适配器 (73)8.1 使用样品适配器 (73)8.1.1 安装和拆卸样品池适配器 (73)第9节色度测试 (75)9.1 过滤器 (75)9.1.1 安装过滤装置 (75)9.1.2 使用不同波长的拓展应用 (76)9.2 以色度、%透光度和吸光度进行测试 (76)9.2.1 使用色度单位（铂钴色度单位校准程序） (76) 9.2.2 色度测试的提示 (79)9.2.3 使用透光度单位（透光度100%程序） (79) 9.2.4 使用吸光度单位（吸光度校零程序） (79)第10节应用特殊测试 (81)10.1 应用特殊的测试方法 (81)10.2 特殊应用的校准 (82)10.2.1 初始ASC 值的输入 (83)10.2.1.1 编入新的ASC 数据 (83)10.3 ASC 的调用 (85)10.4 编辑ASC 数据点 (85)10.5 删除单一ASC 数据点 (86)10.6 删除所有的ASC 数据点 (86)第11节维护 (89)11.1 清洁 (89)11.2 灯泡的更换 (89)第12节故障排除 (91)12.1 介绍 (91)12.2 错误代码 (91)12.3 诊断和设置功能 (92)12.3.1 基本诊断代码 (92)12.3.2 其它仪器诊断 (94)可更换部件和附件 (95)常规信息 (96)订购指南及维修服务 (98)质量保证 (99)安全警示在开箱、安装或操作仪器之前请阅读本手册的全部内容，特别要注意所有的危险警示和注意事项。
水质浊度计使用方法说明书
水质浊度计使用方法说明书一、产品概述水质浊度计是一种用于测量水体浊度的仪器。
浊度是指水中悬浮颗粒物的浓度，是评估水质清澈程度的重要指标。
本产品具有测量快速、准确度高等特点，适用于环境监测、水质评估、工业生产等多个领域。
二、产品结构和外观水质浊度计主要由仪器主体和显示屏组成。
仪器主体具有测量窗口，内部装有浊度测量模块和数据处理模块。
显示屏可以显示测量结果和其他相关信息。
三、使用前准备1. 确保水质浊度计电量充足，如电池电量不足应及时更换。
2. 清洁测量窗口，确保表面干净无污染物。
3. 打开仪器主体开关，并等待仪器启动完成。
四、测量操作步骤1. 将水质浊度计测量窗口放入待测水体中，确保与水体充分接触。
2. 点击显示屏上的测量按钮，开始自动测量。
3. 等待测量完成，显示屏将显示出浊度数值和测量结果。
4. 按需保存数据或进行其他操作。
五、注意事项1. 使用时请确保仪器主体与水体充分接触，以保证测量的准确性。
2. 测量过程中，请勿移动或震动测量仪器，避免测量结果受到干扰。
3. 使用后请及时清洁测量窗口，防止残留污染物对下次测量的影响。
4. 请勿将水质浊度计暴露在极高或极低温度环境中，以免损坏仪器。
5. 如发现仪器异常情况，请及时联系售后服务。
六、维护与保养1. 定期清洁测量窗口，可使用干净的软布轻轻擦拭。
2. 长时间不使用时，建议关闭电源并储存于干燥通风的环境中。
3. 如需更换电池，请参照产品说明书进行操作。
七、故障排除1. 若测量结果出现异常，请检查测量窗口是否干净，并确保测量操作正确。
2. 如仍无法解决问题，请联系售后服务。
八、技术规格1. 测量范围：0-1000 NTU（浊度单位）2. 测量精度：±2% FS3. 工作温度：5-40°C4. 供电方式：内置电池，可连续工作10小时5. 产品尺寸：XXmm × XXmm × XXmm6. 产品重量：XXg注：NTU为浊度单位，FS为满量程。
浊度仪说明书
ZY 8000 智能浊度计
Valid for t0/4/40/400 NTU 0/40/400/4000 NTU 0/9/99/999 ppm – mg/l
OPTION S/N REP N°
电源: 软件:
110/220 Vac R2.0x
Cod. 2800511 -TLY
2 特点 ................................................................................................................................... 5
3 详述 ................................................................................................................................... 6 3.1 功能规格.................................................................................................................... 6 3.2 技术规格.................................................................................................................... 9 3.3 低浊度流通槽技术规格 ............................................................................................ 13 3.4 机械规格.................................................................................................................. 13
krohne浊度仪说明书
krohne浊度仪说明书在线浊度仪是非常精密的浊度测量仪，基于880nm的红外线光源透过光学透镜并穿透样品液，按ISO7072标准测90°和130°方向的散射光原理，此在线浊度仪可使用在不同地方的过滤装置上测量原水或纯净水的浊度。
如饮用水，各种生产和工业用水，以及任何需要使用合格水的地方。
产品结构紧凑，内置背光液晶屏，数据存储器，继电器控制输出（3路）。
浊度控制器输出4~20mA隔离信号，为任何需监测和控制浊度的地方传输可靠的数据。
特点●具有色度补偿功能，它使光学透镜过滤的任何散射光得到补偿；●传感器的特殊消泡装置在有效防止气泡干扰；●中文菜单显示；●继电器触点输出(3路)：H、L、清洗控制；●基于微处理器的数字程序控制器；●大尺寸背光LCD 显示屏(192*64点阵)；●独立4~20mA DC) 变送输出；●自动刮刷清洗控制功能；●支架安装/2B 管支柱安装方式。
应用领域●市政供水●饮用水处理厂●污水处理厂●综合净化池●纸浆及造纸行业●废水处理厂●粪便处理厂●化工行业●工业废水处理●畜牧废水处理量程流通式0∼400 NTU；投入式4∼40000NTU供电 AC 220V 50/60Hz，±10% 3VA显示图像数据点阵LCD 192*64像素报警触点容量 250V/2A ( H, L)工作温度范围 -25℃∼70℃环境相对湿度 0-90% （无冷凝）精度小于± 2 % FS重现性± 0.2 % FS响应时间 300秒（90%量程变化）继电器输出上限报警，下限报警(2 outputs),清洗控制器信号输出 4∼20mA, RS485温度补偿自动/手动温度补偿(Pt100/Pt1000)测量原理 880nm红外光90°散射原理流速 100 ml/min∼600 ml/min传感器校准手动校准清洗功能空气清洗二次表壳体材质 ABS二次表尺寸 155mm (W)×155mm(H)×110mm(D) 二次表防护等级 IP65二次表安装方式管路安装，壁挂式重量 1.5g。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作手册
1
TL Electronics
ZY 8000
4.4.20 新的进入码 ........................................................................................................... 37
2 特点 ................................................................................................................................... 5
3 详述 ................................................................................................................................... 6 3.1 功能规格.................................................................................................................... 6 3.2 技术规格.................................................................................................................... 9 3.3 低浊度流通槽技术规格 ............................................................................................ 13 3.4 机械规格.................................................................................................................. 13
