摄像头规格书
USB摄像头需求规格书0.2
广电云-IP智能机顶盒配件USB摄像头需求规格书
1.产品规格
2.应用场景
2.1USB摄像头配件通过USB口与机顶盒连接：
机顶盒正常开机后，配件通过USB口与机顶盒连接，机顶盒通过USB口与配件通信并进行供电，要求即插即用，能够自动连接，提供视频和语音服务，见图2.1，具体实现方式请配件厂商提供一份概要设计方案以供讨论。
此方案中，机顶盒安装apk后，显示对端手机（或机顶盒）的语音和图像,USB摄像头采集本地语音和图像输入，和对端的手机（或机顶盒）进行视频通话。
图1组合模式
2.2 USB摄像头通过WIFI与机顶盒连接：
机顶盒正常开机后，配件距离机顶盒较远位置时，则配件自行配置电源适配器供电运行，USB摄像头作为一个WIFI终端设备，与机顶盒连接，提供视频和语音服务，见图具体实现
方式请配件厂商提供一份概要设计方案以供讨论。
此方案中，
监控模式：机顶盒安装apk后，显示usb摄像头采集的语音和图像，对摄像头区域进行监控。
图2监控模式
独立模式：独立使用USB 摄像头和远程手机（或机顶盒）进行通话或监控，机顶盒只提供网络接入功能。
图3独立模式。

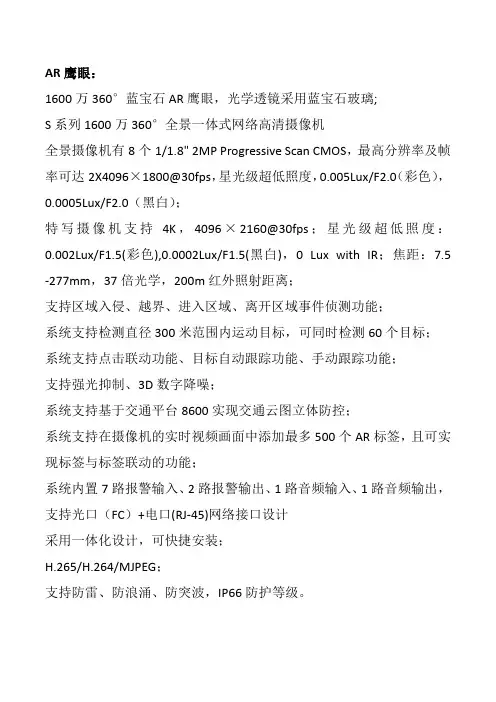

摄像头产品规格书
AR鹰眼：1600万360°蓝宝石AR鹰眼，光学透镜采用蓝宝石玻璃;S系列1600万360°全景一体式网络高清摄像机全景摄像机有8个1/1.8" 2MP Progressive Scan CMOS，最高分辨率及帧率可达2X4096×1800@30fps，星光级超低照度，0.005Lux/F2.0（彩色），0.0005Lux/F2.0（黑白）；特写摄像机支持4K，4096×2160@30fps；星光级超低照度：0.002Lux/F1.5(彩色),0.0002Lux/F1.5(黑白)，0 Lux with IR；焦距：7.5 -277mm，37倍光学，200m红外照射距离；支持区域入侵、越界、进入区域、离开区域事件侦测功能；系统支持检测直径300米范围内运动目标，可同时检测60个目标；系统支持点击联动功能、目标自动跟踪功能、手动跟踪功能；支持强光抑制、3D数字降噪；系统支持基于交通平台8600实现交通云图立体防控；系统支持在摄像机的实时视频画面中添加最多500个AR标签，且可实现标签与标签联动的功能；系统内置7路报警输入、2路报警输出、1路音频输入、1路音频输出，支持光口（FC）+电口(RJ-45)网络接口设计采用一体化设计，可快捷安装；H.265/H.264/MJPEG；支持防雷、防浪涌、防突波，IP66防护等级。
黑光球机：特色功能：支持深度学习算法，提升Smart功能和跟踪功能，并支持去误报和目标分类支持区域入侵侦测、越界侦测、移动侦测等智能侦测功能支持手动跟踪、全景跟踪、事件跟踪，并支持多场景巡航跟踪支持车牌捕获及检索、混行检测、多场景巡航检测、云存储服务功能人脸抓拍：支持同时抓拍30张人脸，支持对运动人脸进行检测、跟踪、抓拍、评分、筛选，输出最优的人脸抓图支持智能雨刷:自动感应雨水并联动雨刷图像传感器：1/1.8＂progressive scan CMOS，双sensor架构最低照度：彩色：0.0005Lux @ (F1.5，AGC ON)；黑白：0.0001Lux @(F1.5，AGC ON) ；0 Lux with IR分辨率及帧率：主码流50Hz: 25fps (2688×1512,2560×1440)60Hz: 30fps (2688×1512,2560×1440)视频压缩：H.265/H.264/MJPEG红外照射距离：250米焦距：5.9-206.5mm，35倍光学Smart图像增强：120dB超宽动态、光学透雾、强光抑制、电子防抖、Smart IR水平及垂直范围：水平360°；垂直-25°-90°（自动翻转）水平速度：水平键控速度：0.1°-210°/s,速度可设;水平预置点速度：280°/s 垂直速度：垂直键控速度：0.1°-150°/s,速度可设;垂直预置点速度：250°/s 电源接口：DC36V网络接口：RJ45网口，自适应10M/100M网络数据音频输入/输出：1路音频输入；1路音频输出报警输入/输出：7路报警输入；2路报警输出RS485控制接口：采用半双工模式，支持自适应HIKVISION，PELCO-P和PELCO-D(可添加)协议SD卡接口：内置Micro SD卡插槽，支持Micro SD(即TF卡)/Micro SDHC/Micro SDXC 卡（最大支持256G）功耗：105W max（其中红外灯18W max）工作温度和湿度：-40℃-70℃；湿度小于90%防护等级：IP67;抗干扰能力强，适用于严酷的电磁环境，符合GB/T17626.2/3/4/5/6四级标准尺寸：Φ293×422mm重量：12Kg400万枪球联动采用一体化设计，由双镜头相机、扬声器与2颗高性能GPU模块组成。

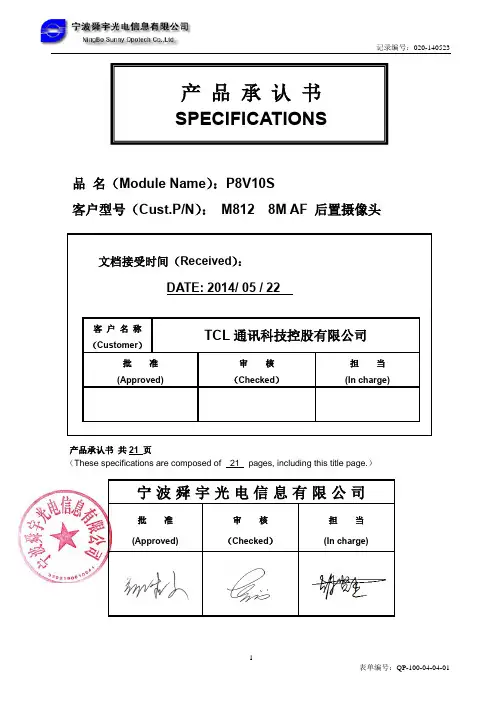

OV08865- 规格书
产品承认书SPECIFICATIONS品名（Module Name）：P8V10S客户型号（Cust.P/N）：M812 8M AF 后置摄像头产品承认书共21 页（These specifications are composed of 21 pages, including this title page.）Revise History1. ScopeThis approval sheet contains the general information of P8V10S QSXGA CMOS camera module designed for NINGBO SUNNY OPOTECH CO., LTD. It contains the key features of the module as well as the information for the quality inspection and reliability test purposes.2. Features• automatic black level calibration (ABLC)• programmable controls for frame rate, mirror and flip,cropping, and windowing• static defective pixel canceling• supports output formats: 10-bit RAW RGB (MIPI)• supports horizontal and vertical subsampling• supports images sizes: 3264x2448, 3264x1836,2816x1584, 1632x1224, 1408x792• supports 2x2 binning, re-sampling filter• standard serial SCCB interface• up to 4-lane MIPI serial output interface• embedded 1536 bytes one-time programmable(OTP) memory for part identification, etc. • two on-chip phase lock loops (PLLs)• programmable I/O drive capability• built-in temperature sensorApplications• cellular phones• digital still cameras (DSC)• digital video camcorders (DVC)• PC multimedia2.1 General Description2.1.1 Camera Module Specification2.1.2 Camera Lens Specification2.1.3 Auto-Focus Specification2.2 Camera Module Sensor Electrical Specification 2.2.1 Absolute Maximum Ratings2.2.2 Functional Temperature2.2.3 timing characteristics2.2.4 DC characteristics2.3 VCM Driver Specification■ Absolute Maximum ratings■ Recommended Operating condition■ Electrical Specification2.4 VCM (Voice Coil Motor)Specification3. Camera Module Configuration Specification3. 1 Schematic3.2 Lens Specification3.3 VCM Specification3.4 PCB Layout4. Camera Module PIN Description5. Reliability Test6. Packaging6.1. Packaging Process1. Every module is placed into a tray until all empty slots of a tray are filled.2. Each tray uses an anti-static bag to prevent the module from moisture by partially socking out the air from the stack.3. A stack has 10 trays.4. Insert three stacks into a outside box. Then attach the label onto the outside box.6.2. Labeling6.2.1 External box label 6.2.2 internal case label6.3. Sketch Map of Packing Process7. Precautions7.1. Storage and Operating ConditionsTo keep the product and packaging material in good condition, care must be taken to control temperature and humidity in the storage area.Recommended conditions:Ambient temperature: 0～+40℃Humidity: 30～70%RHNo rapid change on temperature and humidity.The products listed in this catalog are not designed for use under the following conditions. Storage and/or usage under following conditions is prohibited.1). Exposure to corrosive gas such as chlorine, hydrogen sulfide, ammonia, sulfur dioxide, nitrogen oxide, etc.2). Exposure to direct sunlight.3). Exposure to dust.4). Exposure to excessive moisture or wet locations.5). Exposure to salt water or sea breezes.6). Exposure to strong static electricity or electromagnetic waves.7.2. Transportation and Handling1). Minimize any mechanical vibration or shock and avoid dropping of the product during transportation or dropping the product that contains the substrate.2). Since the application of static electricity or over voltage may cause defect in the product or deterioration of its reliability, caution must be taken against exposure to any static electricity generated by electrified items such as workbenches, soldering irons, tools, carrying containers, etc.3). Caution shall be taken to avoid overstress to the product.V1.9Add 12M requirementKeJun 20130227V.2.0- Modify PSNR specification greater than 8M- Modify lens shading specification greater than 8M - Modify resolution specification in 8M- Modify color saturation specification greater than 5MJenny Ma Wood Yu20130604V1.7 -Add low light (10 Lux) test item , 25dB at 10 Lux of PSNR for more than 2M camera- Adjust Saturation specificationKeJun 20120709V1.8Delete gray scale requirementKeJun 20121226V1.5Add color shading specification KeJun 20110615V1.6Add camera spec on 8MKeJun 20120203V1.3Add 5M specificationKeJun 20100827V1.4remove AWB in horizontal light KeJun 20110104V1.1Modify PSNR specification greater than 1.3MKeJun 20090812V1.2Add View Angle test spec and modify resolution spec in 3MKeJun 20100612Camera Test SpecificationVersion NODiscriptionAuthor Time V1.0Camera test specificationKeJun 20090525T C LC o n fi de nt ia l。

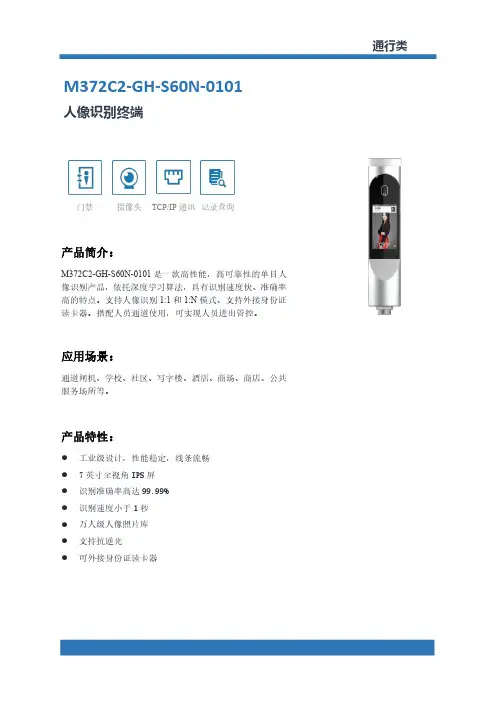

宇泛M372C2-GH-S60N-0101_产品规格书
门禁摄像头TCP/IP 通讯记录查询
产品简介：
M372C2-GH-S60N-0101是一款高性能，高可靠性的单目人像识别产品，依托深度学习算法，具有识别速度快、准确率高的特点。
支持人像识别1:1和1:N 模式、支持外接身份证读卡器。
搭配人员通道使用，可实现人员进出管控。
应用场景：
通道闸机、学校、社区、写字楼、酒店、商场、商店、公共服务场所等。
产品特性：
●
工业级设计，性能稳定，线条流畅●
7英寸全视角IPS 屏●
识别准确率高达99.99%●
识别速度小于1秒●
万人级人像照片库●
支持抗逆光●可外接身份证读卡器
M372C2-GH-S60N-0101
人像识别终端
技术参数:
订货型号：
M372C2-GH-S60N
产品尺寸（单位mm）：。
视频监控系统技术规格书
视频监控系统技术规格书视频监控系统技术规格书1. 引言1.1 该文档旨在规范视频监控系统的技术要求和功能规格。
1.2 本规格书面向设计师、技术人员和项目经理，用于指导视频监控系统的设计、实施和测试。
2. 系统概述2.1 系统目标2.1.1 提供全天候、高清晰度、可靠性强的视频监控系统。
2.1.2 支持实时监控、录像回放、报警处理等基本功能。
2.1.3 保证系统的稳定性和可扩展性。
2.2 系统组成2.2.1 视频监控摄像头2.2.2 视频录像设备2.2.3 视频存储设备2.2.4 视频监控服务器2.2.5 视频监控客户端2.2.6 视频监控管理软件3. 技术要求3.1 视频监控摄像头3.1.1 支持高清晰度图像传输3.1.2 具备良好的夜视效果3.1.3 支持远程控制和调整3.1.4 具备防尘、防水、抗干扰等功能3.2 视频录像设备3.2.1 支持多通道录像同时进行3.2.2 支持高清晰度图像录制3.2.3 具备远程控制和管理功能3.2.4 支持动态压缩和存储3.3 视频存储设备3.3.1 具备大容量存储空间3.3.2 支持可扩展性3.3.3 支持高速数据读写3.3.4 具备数据备份和恢复功能3.4 视频监控服务器3.4.1 具备高性能处理能力3.4.2 具备稳定的操作系统和服务支持3.4.3 支持远程监控和管理3.4.4 具备可靠的数据存储和传输能力3.5 视频监控客户端3.5.1 支持实时监控和录像回放3.5.2 具备友好的用户界面3.5.3 支持多种操作系统（如Windows、Mac、Linux等） 3.5.4 支持远程访问和控制3.6 视频监控管理软件3.6.1 具备图像识别和分析功能3.6.2 支持报警事件的处理和记录3.6.3 具备权限管理和用户身份验证3.6.4 支持系统状态监测和故障诊断4. 法律名词及注释4.1 依据国家《安全保卫法》，视频监控系统应满足安全保卫需求。
4.2 根据国家《信息安全法》，视频监控系统应保障信息安全。

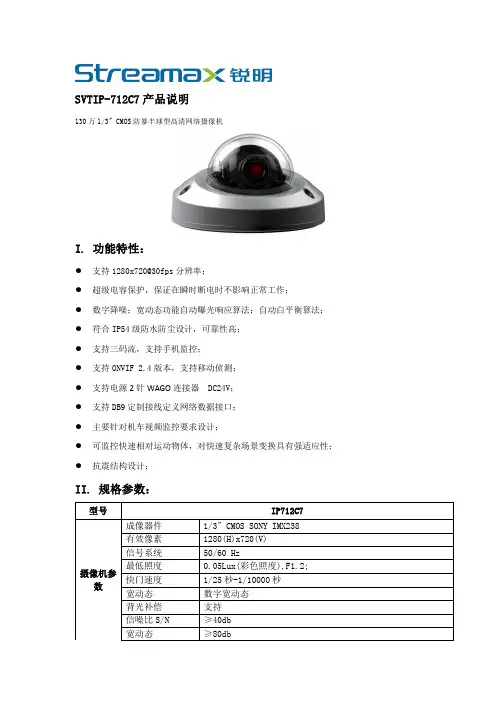

车载摄像头Streamax IP-712C7规格书
SVTIP-712C7产品说明
130万1/3"CMOS
防暴半球型高清网络摄像机
I.功能特性：
●
支持1280x720@30fps 分辨率；●
超级电容保护，保证在瞬时断电时不影响正常工作；●
数字降噪；宽动态功能自动曝光响应算法；自动白平衡算法；●
符合IP54级防水防尘设计，可靠性高；●
支持三码流，支持手机监控；●
支持ONVIF 2.4版本，支持移动侦测；●
支持电源2针WAGO 连接器DC24V；●
支持DB9定制接线定义网络数据接口；●
主要针对机车视频监控要求设计；●
可监控快速相对运动物体，对快速复杂场景变换具有强适应性；●抗震结构设计；
II.规格参数：型号
IP712C7摄像机参数成像器件
1/3"CMOS SONY IMX238有效像素
1280(H)x720(V)信号系统
50/60Hz 最低照度0.05Lux(彩色照度),F1.2;快门速度1/25秒-1/10000秒宽动态
数字宽动态背光补偿
支持信噪比S/N
≥40db 宽动态≥80db
III.尺寸图：（单位：mm)。
罗技C1000e 4K网络摄像头说明书
数据表C1000e 4K 超高清专业级商用网络摄像头C1000e 4K 网络摄像头提供三种视野预设供选择，在惊人的 4K 分辨率下支持 5 倍高清变焦调节视野。
要使沟通更为专注，可选择 65° 对角线视野；要扩大对办公空间的取景范围，则 78° 或 90° 对角线视野更为适宜。
借助 Rightlight™ 3 及 HDR 功能，以及提供清晰入微的视频分辨率和自动变焦功能的先进罗技光学技术，在各种光线条件下均能展现出色画质。
C1000e 4K 网络摄像头已通过 Microsoft Teams ®、腾讯会议、飞书会议、Skype™ for Business 认证，支持 Cortana ® 和 Windows Hello™。
已获得认证并兼容其他主流应用程序，包括 BlueJeans 、Cisco Webex™、Fuze 、Google Meet™、GoToMeeting ®、Lifesize Cloud 、Pexip 、RingCentral Video 、Vidyo 和 Zoom ®。
带来卓越的 4K 超高清视频协作体验。
C1000e 4K 网络摄像头专为专业级视频会议而生，不仅能拍摄 4K 超高清视频，还具备 RightLight™ 3、HDR 、高帧率和出色的低光照表现，凭借高品质的会议体验，助力团队高效协作并加快决策速度。
关键特性和产品规格专业级画质：凭借最高 4K 超高清/30fps 分辨率、Rightlight™ 3 及 HDR 技术、清晰入微的 5 倍变焦，时刻呈现精彩画面。
降噪双麦克风：两个全向麦克风具有噪音消除功能，提供商务级音频性能。
支持 Microsoft Cortana ®。
广阔的对角线视野：畅享 dFOV 的灵活性。
可选择 90° 对角线视野，以扩大对办公空间的取景范围，也可将视野缩减到 65° 或 78° 对角线，让沟通更为专注。
OV2640规格书
ShenZhen Hong Jia Guang Xian Technology Co.,Ltd 产品规格承认书SPECIFICATION FOR APPROVAL客户名称 (Customer Name)：客户型号(Customer Number)：泓嘉光显型号(SKT Number) ： HDF3M-811报送日期 (Report Date) ：供应商确认会签栏(Supplier sign):单位制作审核批准泓嘉光显签章客户承认会签栏(Customer sign)：单位工程采购批准客户Customer签章客户意见ShenZhen Hong Jia Guang Xian Technology Co.,Ltd 1、主要规格ShenZhen Hong Jia Guang Xian Technology Co.,Ltd 2、产品结构图ShenZhen Hong Jia Guang Xian Technology Co.,Ltd3、功能检测表 1 测试标准（图1）（图2）（图3）（图4）深圳市泓嘉光显科技有限公司ShenZhen Hong Jia Guang Xian Technology Co.,Ltd4、可靠性测试NO测试项目测测试条件备注1高温存储温度：70℃时间：48 小时2低温存储温度：-30℃时间：48 小时试验完后，在常温常湿环境下放置2 小时后进行测试。
满足规格要求3高温使用温度：60℃时间：24 小时4低温使用温度：温度：-20℃时间：24 小时5高温高湿使用温度：60℃湿度：90%时间：24 小时6温度冲击试验温度(时间)：-30C（30mm）←→70℃（30min）循环次数：10循环7振动测试频率：50HZ振幅：2mm方向：X,Y,Z 各2 小时8跌落试验跌落于混凝土。
高度：120cm方向：6 面放置于专用跌落治具或单体模式深圳市泓嘉光显科技有限公司ShenZhen Hong Jia Guang Xian Technology Co.,Ltd5、包装1. Every module is placed into a tray until all empty slots of a tray are filled. Each tray contains100 modules.2. Each tray use an anti-static bag to prevent the module from moisture by partially socking outthe air from the stack.3. A stack have five trays.4. Insert a stack into a inner box.6、注意事项:1．当我们拿起模组的时候必须小心模组被静电损坏。
康佳慧眼家庭摄像头使用说明书
2 打开安装好的APP，点击右上角的“ ” 图标扫描二
维码开始添加设备，需要选择配网Wi-Fi或有线方式进行配网。
注意：不管选择两种方式中的任何一种，都需要：
2.1.2 将配网产生的二维码对准摄像机镜头配网(保持距离在10-30
cm左右)听到语音二维码扫描成功，点击下一步，开始配置摄像
点击右上角“ ”按扭，进入设置，可以进行摄像头休眠、开启或关闭看家模式、画面及声音的设置、格式化内存等。
3.1 多画面显示
点击右上角“ ”按扭，进入画面显示，可以进行增加摄像头、增加画面等。
产品有害物质说明
有害物质
铅
汞
（Hg）镉
（Cb）六价铬
多溴联苯(Cr(VI))
（Pb）请保持康佳慧眼家庭摄像头清洁，表面清洁时。
使用酒精清洁，对于顽固污清，请用清水或中性溶剂浸湿后再拧干的布擦拭，最后用柔软干布擦干。
请将康佳慧眼家庭摄像头存放于包装盒中，勿将康佳慧眼家庭摄像头存放在高温、潮湿、或有腐蚀等情况的地方，否则可能损坏。
产品中有害物质的名称及含量表
表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定表示该有害物质至少在该部件的某-均质材料中的含量超出GB/T 规定的限量要求。
本表格依据SJ/T 11364的规定编制：
（ 客户留存 ）
型号：生产批号：
购买日期：维修记录
事项
维修人
备注：机器保修时请出示本卡！
地址：销售店印章：售后电话：。
摄像头技术参数说明书
视频 - AUTODOME IP starlight 7000iAUTODOME IP starlight 7000iIVAu Starlight技术可在低照度下提供出色性能，且具有120 dB的高动态范围，在苛刻的光线条件下也可分毫毕现u 采用全新的H.265视频压缩技术，可降低带宽和存储容量要求u 内置Intelligent Video Analytics会在发生异常场景活动时提醒操作员u 具有Intelligent Tracking和对象探测功能（即使在摄像机移动时）的边缘智能u 拥有出色的可靠性，且包含3年保修（包括活动部件）AUTODOME IP starlight 7000i摄像机采用新一代视频分析功能、starlight技术和视频流技术。
该摄像机采用starlight成像技术，具有优异的低照度灵敏度和可靠的Intelligent Video Analytics功能，能提供出色的图像质量。
即便在恶劣的光线条件下，30倍变焦的PTZ球型摄像机也能生成1080p的高清(HD)视频。
该摄像机易于安装，且采用经过实地验证的室外吊装防护罩或室内吸顶式防护罩。
功能出色的低照度性能全新传感器技术与先进的噪声抑制功能结合，可实现出色的色彩灵敏度。
在低光照条件下性能非常出色，即使环境光极为昏暗，摄像机也能够继续提供优异的色彩性能。
高动态范围该摄像机的动态范围非常广，在现实性能比较中很明显。
在扩展动态范围模式中，该摄像机使用电子快门捕捉曝光时间不同的四张图像并重现高对比度帧。
因此，您可以同时查看场景中的亮区（强光）和暗区（阴影）的细节。
您可通过明亮的逆光轻松区分物体和特征（例如，脸）。
H.265高效率视频编码该摄像机采用效率高且性能优异的H.264和H.265/HEVC编码平台进行设计。
能够以超低的网络负载传输高品质、高清晰度的视频。
H.265的编码效率提高一倍，是IP视频监控系统的优选压缩标准。
快速启用变焦功能在图像中画个方框即可触发摄像机启用变焦功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
…………………………………………………… 9
8
产品变更记录 …………………………………………………… 10
A 版.
Page 2 of 11
2010/01/28
深圳欣豪电子科技有限公司
SHENZHEN XINHAO ELECTRONICE CO.,LTD.
XHM50-NB23
S1.0
Hale Waihona Puke 1. Key Specifications (主要规格)
2. Module Mechanical Dimension(模组结构图)
XHM50-NB23
S1.0
A 版.
Page 4 of 11
2010/01/28
深圳欣豪电子科技有限公司
SHENZHEN XINHAO ELECTRONICE CO.,LTD.
XHM50-NB23
S1.0
3. Appearance Specification (外观规格)
序号
测试项目
条件及要求
试验设备
1
低温储存
-30℃，96hours 升降温时间各 30min
2
低温运行
-20℃，96hours 升降温时间各 30min
低落温箱 低温箱
3
高温储存
80℃，96hours 升降温时间各 30min
高温箱
4
高温运行
70℃，96hours 升降温时间各 30min
高温箱
5
高温高湿储存 60℃，90%RH，120hours 升降温时间各 30min
生产全检项目
6500K白色背光）
7
色散
每批N=5，C=0
测试软件、 Color checker card
样品阶段全检评估项目 QA抽检项目
8
几何失真
每批N=5，C=0
测试软件、 ISO12233标板
样品阶段全检评估项目 QA抽检项目
9
灰阶
每批N=5，C=0
测试软件、 灰阶标板
样品阶段全检评估项目 QA抽检项目
3P+IR 2.8 3.38 mm 3.54mm 65° <1% 52% 650±10nm LIHAPPE8 Auto
USB suspend out
< 0.03% of VPEAK-TO-PEAK LQFN-46pin
A 版.
Page 3 of 11
2010/01/28
深圳欣豪电子科技有限公司
SHENZHEN XINHAO ELECTRONICE CO.,LTD.
A
枕形失真(正数)或桶形失真(负数)均不大于1%
测试软件 ISO12233标板
A
相邻可分辨的两灰阶亮度差值必须小于8
测试软件、 灰阶标板
A
小于0.5
测试软件 ISO12233标板
A
11
螺纹扭力(Torsional) 不小于1 kgf.cm
扭力搬手
A
12
底座推力 (Thrust)
不小于2 N
推力计
A
不合格品分类的说明:
a）严重不合格：经检验判定的批量不合格，或造成较大经济损失、直接影响产品质量、主要功能、性能技
术指标等的不合格,用字母A表示；
b）一般不合格:一般不合格是指能够同时满足下列条件的不合格品, 用字母B表示。
Ⅰ) 不影响最终产品的外观质量；
Ⅱ) 不影响最终产品的技术性能；
Ⅲ) 原材料或最终产品不影响下道工序的加工或组装。
符合图纸要求 符合图纸要求 符合图纸要求
要求
检验方法 数显卡尺 数显卡尺 数显卡尺
不合格分类
A A A
A 版.
Page 5 of 11
2010/01/28
深圳欣豪电子科技有限公司
SHENZHEN XINHAO ELECTRONICE CO.,LTD.
XHM50-NB23
S1.0
4. Image Specification (图像规格)
小灯箱
A
2） 白场下：总暗点数小于400pixel；2个相邻pixel的集束型
（6500K白色背光）
暗点小于20；无3个pixel以上集束型暗点。
200万pixel：中心不小于600LW/PH
MTF测试程序
A
水平(horizontal) : 垂直(Vertical): 对角线(Diagonal):
测试夹具、 A
高温恒湿箱
6
高温高湿运行 40℃，90%RH，48hours 升降温时间各 30min
高温恒湿箱
-10℃）→70℃（各 30min）高低温互相转换时间小于 5 分
7
冷热冲击试验
低温箱/高温箱
钟 Total：10cycles
自由跌落测试
8
高度 150cm，10 次
（包装后）
橡木地面
振动试验
10Hz～200Hz～10Hz,振幅 2mm,XYZ 三个方向，振动 2 个小
XHM50-NB23-V1.1 2013-03-28 2011-11-18 V1.0 李华兵
A 版.
Page 1 of 11
2010/01/28
深圳欣豪电子科技有限公司
SHENZHEN XINHAO ELECTRONICE CO.,LTD.
XHM50-NB23
S1.0
产品规格书目录
1
产品主要规格 …………………………………………………… 3
光学性能检验要求
序号
检验项目
污点 1
(Dust) 成像方向 2 (imaging direction)
坏点与集束型坏点
3
(Dead & Wound
Pixel)
分辨率 4
(Resolution)
视场角 5
(FOV)
像面均匀度 6
(Shading)
7
色差 (Color)
8
几何失真 (TV distortion)
视场角标板
四角距离中心90%试场处亮度均值，至少达到中心试场亮度的 测试软件、
45%以上；每个角的亮度达到中心亮度的35%以上（取样框大小 小 灯 箱 （ 3400Lux ， A
为40*40象素， sensor暗角补偿功能未开启）。
6500K白色背光）
对色彩还原误差不大于20%
测试软件 Color checker card
外观 序号
项目
要求
检验方法 不合格分类
1 模组外观 模组表面无脏污、无肉眼可见划伤，塑胶内无杂质
8X放大镜
A
在800±100Lux强度的光下平视、45度反射光检查时,不
2
镜片
8X放大镜
A
可有肉眼可见伤痕或脏污
点胶长度为周长的1/3-1/2，胶不可溢到镜头端面和镜头
3
螺纹胶
8X放大镜
A
底座
在底座与FPC之间均匀充满密封胶，不可有间隙、无厚薄
Fixed Pattern Noise Package
XHM050-NB23-V1.0
60mm × 8mm × 5.0mm -20°C to 70°C 0°C to 50°C SMT (ROSH) Fix 15CM-130CM 600LW/PH (Center) black USB 2.0 USB bus power Win 2000、Win XP、Win 7 or Linux2.6.20 以上版本 Anti-electrostatic tray FCC and CE XH2050(1/5” ) 1600*1200 (4:3) 1.1 V/(Lux·sec) 1.75µm x 1.75 µm 30 fps for 720P; 18 fps for UXGA 37 dB 65 dB CSP-32pin
生产全检项目
2
成像方向
每批N=5，C=0
测试夹具
生产全检项目
3 坏点与集束型坏点
每批N=5，C=0
与生产相同
生产全检项目
4
分辨率
每批N=5，C=0
MTF测试程序
生产全检项目
5
视场角
每批N=5，C=0
测试夹具、 视场角标板
样品阶段全检评估项目 QA抽检项目
测试软件、
6
像面均匀度
每批N=5，C=0
小灯箱（3400Lux，
每批N=5，C=0 每批N=5，C=0
扭力搬手 推力计
QA抽检项目 QA抽检项目
A 版.
Page 7 of 11
2010/01/28
深圳欣豪电子科技有限公司
SHENZHEN XINHAO ELECTRONICE CO.,LTD.
XHM50-NB23
S1.0
6. Reliability Specification (可靠性)
8X放大镜
生产全检项目
5
PCB
AQL=0.65
45X显微镜（连续变焦）
生产全检项目
6
连接器
AQL=0.65
45X显微镜（连续变焦）
生产全检项目
外型尺寸
1
高度
AQL=0.65
与生产相同
生产全检项目
2
长度
AQL=0.65
与生产相同
生产全检项目
3
宽度
AQL=0.65
与生产相同
生产全检项目
4
螺纹扭力
5
底座推力
A 版.
Page 6 of 11
2010/01/28
深圳欣豪电子科技有限公司
SHENZHEN XINHAO ELECTRONICE CO.,LTD.
XHM50-NB23
S1.0
5. Sample Plan (抽样计划)
