电流保护原理
电流保护原理
第一节阶段式电流保护
保护功能由各段电流保护相互配合完成，通常为三段式电流。
三段分别为：
①第I段：瞬时电流速断保护；
②第II段：限时电流速断保护；
③第III段：定时限过电流保护。
在实施时，也可以根据需要配置为两段式电流保护，两段式电流保护即只配置第II段和第III段。
瞬时电流
速断保护
即第Ｉ段
保护单相
原理如图
1、为实现快速性，同时又要保证选择性，所以抬高整定值，牺牲了保护范围。
2、第Ｉ段的整定值，是按大于被保护线路末端最大的短路电流的原则来整定。
3、保护范围受系统运行方式、故障类型影响大。
第Ｉ段保护范围通常比较小，为线路全长的15~50%。
4、由于灵敏度不够，所以第Ｉ段保护通常不能单独使用，要有带时限的电流速断保护配合。
限时电流速断保护即第II段，目的是为了弥补第Ｉ段保护的缺陷。
5、只有降低整定值，保护范围才能延长，保护范围不可避免地延伸到了相邻下一线路，需要与相邻下一线路的保护相配合，整定值
大于相邻下一线路第I段的定值。
6、为保证选择性，通常要延时，为了缩短延时时间，要求保护范围不能延伸太长，不能超出下一线路第I段的保护范围。
7、时限级差一般为0.5秒。
限时电流速断保护即第II段保护单相原理图：
定时限过电流保护即第III段。
1、保护范围较大，通常作为本线路的近后备保护以及作为相邻下一线路的远后备保护。
2、整定值是按大于最大的负荷电流来确，即在最大负荷电流作用下不能起动，且在装置动作以后故障切除后在最大负荷电流作用下能可靠返回。
3、动作延时按阶梯形时限配合原则来确定。
三段式电流保护保护范围及时限配合
三段式电流保护展开式原理:
定时限过电流保护即第III段。
1、保护范围较大，通常作为本线路的近后备保护以及作为相邻下一线路的远后备保护。
2、整定值是按大于最大的负荷电流来确，即在最大负荷电流作用下不能起动，且在装置动作以后故障切除后在最大负荷电流作用下能可靠返回。
3、动作延时按阶梯形时限配合原则来确定。
三段式电流保护保护范围及时限配合
三段式电流保护:
三段式电流保护展开式原理:
定时限过电流保护即第III段。
1、保护范围较大，通常作为本线路的近后备保护以及作为相邻下一线路的远后备保护。
2、整定值是按大于最大的负荷电流来确，即在最大负荷电流作用下不能起动，且在装置动作以后故障切除后在最大负荷电流作用下能可靠返回。
3、动作延时按阶梯形时限配合原则来确定。
三段式电流保护保护范围及时限配合
三段式电流保护:
三段式电流保护展开式原理:
阅读与绘制展开图的原则:
1、回路的排列次序一般为先交流电流回路、交流电压回路，后直流回路和信号回路；
2、回路中各行的顺序为交流按a、b、c相序排列，直流按动作顺序自上而下排列；
3、行中元件按实际顺序绘制。
电流保护的接线方式：
1、三相完全星形接线：能反映各种形式短路故障，接线系数
Kcon=1。
2、两相不完全星形：能反映相间短路故障，接线系数Kcon=1。
3、两相电流差接线：简单、接线系数随故障情况不同大小不同，电动机保护用。
4、两相三继电器式接线：用于Y,d11接线变压器的后保护，装于Y侧，可提高灵敏度一倍。
电流保护接线方式:
1、小接地电流系统发生单相接地故障时，由于供电电压仍然对称且只有较小的电容电流，当电流小于允许电流值时，并不要求立即跳闸切除线路，允许继续运行1~2小时。
2、采用两相不完全星接线比采用三相完全星形接线更合适。
第二节方向电流保护
单电源辐射形网络供电可靠性较差，提高供可靠性措施（一次）：
1、单电源环网供电；
2、双电源同时供电；
3、备用电源。
正负方向规定：
1、正方向：由母线指向线路方向；
2、负方向：由线路指向母线方向。
加装方向元件的原则：
1、同一母线两侧的过电流保护，动作时限短者必须加装功率方向继电器，时间长者不加；
2、一母线两侧的过电流保护，动作时限相同时，两保护必须同时加装功率方向继电器。
方向过电流保护的起动电路：
非按相起动电路为什么不能保证选择性呢？
对功率方向继电器的接线要求：
1、能正确反应故障的方向，正方向短路时继电器应动作，反方向短路时应不动作；
2、正方向故障时应灵敏地动作。
在相间短路保护中，广泛采用900接线方式。
第三节复合电压起动电流保护
当过电流保护用于变压器后备保护时，保护的整定值是按躲过变压器可能出现的最大负荷电流来整定的，灵敏度显然较低，如何提高灵敏度呢？
采用复合电压起动时，电流保护的整定值则可以按躲过变压器额定电流来整定，保护的灵敏度明显提高。
复压起动的过电流保护原理接线图：
1、复合电压元件由负序电压和低电压两个元件组成。
2、负序电压元件可以提高不对称短路故障时保护的灵敏度。
3、低电压元件可以提高对称短路时保护的灵敏度。
负序电压滤过器如图所示：
过电流保护应用：
1、当II侧负荷故障时，经t II时限跳开QF2，I、III侧继续运行；
2、当III侧负荷故障时，经t I时限跳开QF3，I、II侧继续运行；
3、当变压器内部故障时，经t I时限跳开QF3，经t III时限断开QF1、QF2，将三侧断路器全部跳开；
4、上例是单侧电源供电的三绕组变压器；
5、当多侧电源供电时，应在三侧均装设独立的过电流保护，并在动作时限最小的电源侧装方向元件，动作方向由变压器指向母线。
此三套保护作为各侧外部故障的后备保护切除本侧断路器。
在装设方向元件的一侧，加装一套不带方向的过电流保护，作为变压器内部故障的后备保护，切除三侧断路器。
第四节零序电流保护
1、中性点直接接地系统发生接地故障时的基本特征，是产生零序电流及零序电压。
2、三相星形接线的相间短路保护，动作电流必须躲开最大的短
路电流或负荷电流，动作时间长，灵敏度低。
3、利用零序分量构成专门的接地保护，动作速度快、灵敏度高（相对）零序电流的获得：零序电流滤过器。
零序电压的获得：零序电压滤过器
（a）由三个单相互感器组成；（b）由三相五柱式互感器组成；
（c）由发电机中性点电压互感器取得零序电压。
1、中性点不直接接地系统发生接地故障时，仍然出现零序电流与零序电压。
2、根据零序电流与零序电压构成专门的接地故障的保护。
3、小接地电流系统的零序保护动作于信号。
消弧线圈产生的感性电流抵消电容电流，减小接地点故障电流，消除弧光过电压。
补偿方式有三种：
完全补偿：故障点电流为零，但会发生串联谐振，产生谐振过电压。
欠补偿：故障点电流仍为容性，但当运行方式变时，仍可能出现完全补偿的情况。
过补偿：故障点电流为感性，广泛应用。
无选择性地绝缘监视装置。
无时限电流速断保护工作原理
无时限电流速断保护工作原理无时限电流速断保护是一种电力系统故障保护装置，用于保护电力设备和线路免受电流过载和短路的损害。
其工作原理如下：
1、电流感应：无时限电流速断保护装置通过电流互感器感应电流的大小和方向。
电流互感器将电流信号转化为与之成正比的电压信号。
2、信号处理：电压信号经过信号处理电路进行放大和滤波处理，得到符合电路保护所需的信号。
3、判据设定：根据设备的额定电流和保护设备的要求，设置过流保护的动作时间和动作电流。
一般会设置多个档位的动作时间和电流，以适应不同的故障类型。
4、动作判据：通过比较处理后的电流信号和设定的动作电流，判断当前电流是否超过了设定的限制范围，如果超过则认为发生过流故障。
5、动作操作：当判断有过流故障发生时，无时限电流速断保护会启动相应的动作装置，如断路器，来切断故障电路，防止过高的电流损坏设备。
无时限电流速断保护是针对电流过载和短路故障的保护装置，不同于时间限制短路保护装置需要考虑故障的持续时间。
它能够快速地检测和切断故障电流，保护电力设备和线路的安全运行。
- 1 -。

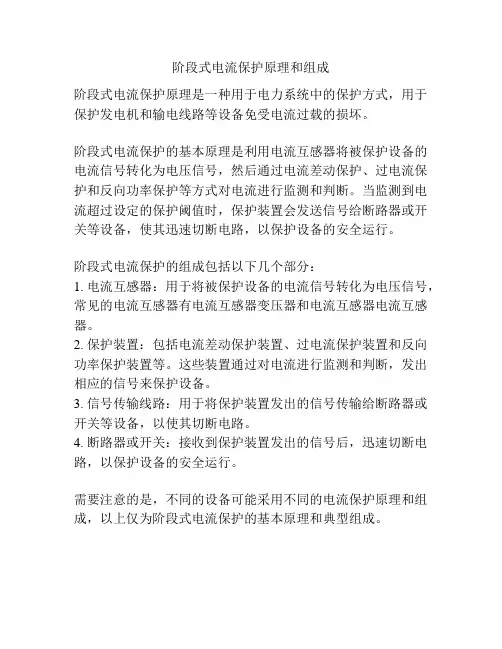

阶段式电流保护原理和组成
阶段式电流保护原理和组成
阶段式电流保护原理是一种用于电力系统中的保护方式，用于保护发电机和输电线路等设备免受电流过载的损坏。
阶段式电流保护的基本原理是利用电流互感器将被保护设备的电流信号转化为电压信号，然后通过电流差动保护、过电流保护和反向功率保护等方式对电流进行监测和判断。
当监测到电流超过设定的保护阈值时，保护装置会发送信号给断路器或开关等设备，使其迅速切断电路，以保护设备的安全运行。
阶段式电流保护的组成包括以下几个部分：
1. 电流互感器：用于将被保护设备的电流信号转化为电压信号，常见的电流互感器有电流互感器变压器和电流互感器电流互感器。
2. 保护装置：包括电流差动保护装置、过电流保护装置和反向功率保护装置等。
这些装置通过对电流进行监测和判断，发出相应的信号来保护设备。
3. 信号传输线路：用于将保护装置发出的信号传输给断路器或开关等设备，以使其切断电路。
4. 断路器或开关：接收到保护装置发出的信号后，迅速切断电路，以保护设备的安全运行。
需要注意的是，不同的设备可能采用不同的电流保护原理和组成，以上仅为阶段式电流保护的基本原理和典型组成。
电流过载保护器原理
电流过载保护器原理
电流过载保护器是一种常见的电气设备，用于保护电路和电器设备免受电流过载的损害。
它的工作原理可以概括为以下几个步骤：
1. 检测电流：电流过载保护器内置了一个电流检测装置，一般是铁磁材料或者电热材料。
当电流通过保护器时，这个检测装置会受到电流作用而产生相应的效应。
2. 感知电流过载：当电流超过设定的额定电流值时，电流过载保护器会感知到这个电流过载情况，并作出相应的响应。
这个额定电流值一般是根据电器设备本身的额定电流来确定的。
3. 切断电路：一旦电流过载保护器感知到电流超过额定电流值，它会立即切断当前电路。
这通常是通过电磁继电器或电子开关等内置的断路装置来实现的。
切断电路可以防止过载引发的火灾、短路等危险情况。
4. 报警功能：有些电流过载保护器还具备报警功能，当电流超过额定电流值时，会发出声光信号或触发警报装置，提醒使用者注意电路安全和及时排除故障。
总之，电流过载保护器的工作原理是通过检测电流、感知电流过载并切断电路，保护电器设备和电路免受过载损害。
它在电力系统、建筑物、工业控制等领域广泛应用，是保障电路和电器设备安全可靠运行的重要设备。

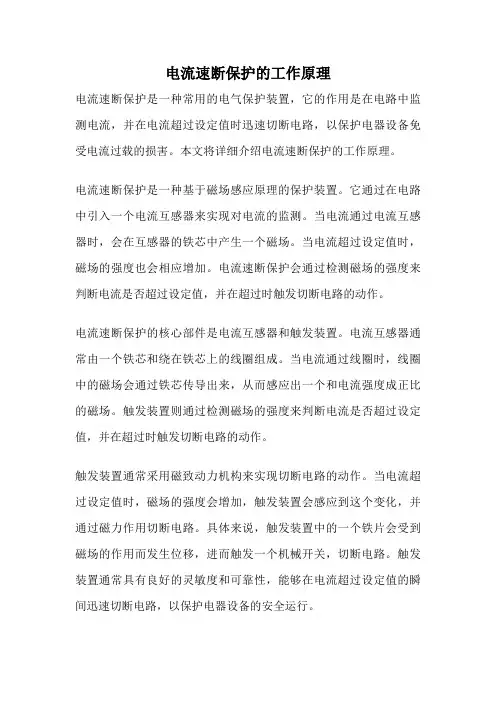

电流速断保护的工作原理
