雷诺威机房空调型号RDA024A和RUA024A参数
型号
RCA033
雷诺威精密空调型号参数（下送风上回风 RDA024A、上送风下回风 RUA024A） 深圳雷诺威精密空调设备有限公司专业提供机房空调、精密空调、恒温恒湿空调 制冷量（室内条件：24℃-50%RH） 总冷量 kW 24.4 显冷量 kW 23.3 输入电源 V/Ph/Hz 400/3/50 尺寸和重量 高度 mm 1740 宽度 mm 1200 深度 mm 450 净重 kg 340 离心风机 风机数量 3 3 额定风量 m /h 5700 最大机外余压 Pa 120 功率（每个） kW 0.245 压缩机 形式 涡旋式 数量 1 制冷回路 1 G4 空气过滤器 数量 1 尺寸（每个） mm 1060X575 厚度（每个） mm 48 电加热器 级数 1 总功率 kW 6 高容量(可选) 总功率 kW 9 电极式加湿器 额定蒸汽产生量 kg/h 3 额定功率 kW 2.2 新风过滤器(可选) 连接直径 mm 100 3 额定风量 m /h 150 机组噪音 噪音等级 dB(A) 51.4 接管 冷媒管路:排气管/液管 22/16 冷凝水排水 mm 21 加湿器 进水/排水 6/25 冷凝器 数量 40℃ 1
雷诺威系列精密空调安装规范
Renovo Zhuhai Ltd雷诺威系列精密空调安装规范本手册适用于：风冷、节能型机组★ 使用本产品前请仔细阅读用户手册★ 请妥善保存，以备参阅★ 本产品只适合在中国大陆销售和使用Renovo Zhuhai Ltd一、空调室内、室外机组安装位置确定原则：1.机房设计图纸有标明的，按设计图纸执行。
设计图纸未标明的，与用户按下列原则协商确定。
2.室内、室外机组的连接管路距离要尽量短。
3.机组左右两边及背面最好预留400mm的空间方便维修。
（可根据现场实际情况确定），机组前面至少要预留1000mm的空间方便机组回风及维护。
4.风冷式冷凝器应安装在室外最安全且容易维修、空气清洁的地方（避免放在公共通道、容易积水积雪、油烟、粉尘区）5.风冷式冷凝器周边空间要求：立式安装LD≥0.7ML ≥4 M卧式安装HO≥0.7M H≥4 M DO≥1 M D≥1 M6．风冷式冷凝器（包括乙二醇溶液冷凝器）应远离热源二、 机组开箱验收：1．必须在业主代表、监理代表、供应商代表共同在场方可开始验收（声明不参与除外）2．按照设备清单检查外包装上空调机组、附件型号、台数是否相符，外包装是否完好，并拍照确认。
3．如现场条件具备，应采用整机搬运的方式进行运输。
如条件有限，需把空调机组拆开搬运时，请事先致电 4008 823 833进行询问。
4．小心撬开空调机包装木框、不得损伤空调机外表，注意保留外包塑料薄膜。
并详细检查机组内外是否完整，如发现有损坏,应立即通知本公司作适当处理。
5．取出随机资料袋，清点空调机组及附件、随机技术资料、备用零件等是否相符。
随机资Renovo Zhuhai Ltd料应妥善保管。
6．检查连接铜管是否用泄漏现象（机组出厂时均有保压气体）7．检查空气换热器翅片是否划伤，压瘪等。
8．检查完毕，填写空调机开箱验收检查表，各方签字确认。
三、 管道安装要求1.管道布置整齐美观，横平坚直（坡度要求除外）2.管道固定牢靠，若管道过长振动较大，应用减振支座固定。
Daikin R-410A系列房间风暖式冷气器产品说明书
664 56 5002 02 Jan 2011APARTMENT FAN COILSAVAILABLE WITH FACTORY INSTALLED 5, 7, & 11 kW ELECTRIC HEAT,or NO HEATR −410A SYSTEMS1−1/2 THRU 3 TONSFEATURESS TXV metering device factory installed on all models S Upflow onlyS 22” (559mm)wide galvanized steel cabinet fits between studs (24” (610mm) stud spacing)S All electrical and refrigerant lines enter through top of cabinetS Service access through front of cabinetS Primary and secondary drain fittings exit bottom, left,or right side of cabinetS Replaceable Air filter factory supplied with all models S Copper tube / aluminum fin coil S Sweat connectionsS 5 amp automotive type fuse on control board S Time delay relay (TDR)S Wall −hung kit available as accessory S Decorative grille available as accessoryS Field installed electric heater packages from 5 kW − 11 kW available separatelyS Units tested and certified by manufacturer to achieve a 2% or less leakage rate at 1.0 inch water column S 208/230−1−60 supply voltageWARRANTY*S5 year parts limited warrantyUse of the AHRI Certified TM Mark indicates a manufacturer’s participation in the program. For verification of certification for individual products,go to .− With timely registration, an additional 5 year parts limited warranty* Applies to original purchaser/homeowner, some limitations may apply. See Warranty certificate for complete details.Model Tons Heat (kW)Nom. CFM (L/s)Dimensions H x W x D in.(mm)Filter Size in.(mm)Ship. Weight lbs. (kg)FSA4X1800A 1−1/2none 600 (283)38−1/16 x 22−1/8 x 15−3/16(967 x 562 x 386)16 x 20 x 1(406 x 508 x 25)85 (39)FSA4X1805A 1−1/2590 (41)FSA4X1807A 1−1/2790 (41)FSA4X1811A 1−1/21190 (41)FSA4X2400A 2none 800 (378)87 (40)FSA4X2405A 2592 (42)FSA4X2407A 2792 (42)FSA4X2411A 21192 (42)FSA4X3000A 2−1/2none 1000 (472)90 (41)FSA4X3005A 2−1/2595 (43)FSA4X3007A 2−1/2795 (43)FSA4X3011A 2−1/21195 (43)FSA4X3600A 3none 1200 (566)43−3/16 x 22−1/8 x 18−3/8(1097 x 562 x 467)20 x 20 x 1(508 x 508 x 25)105 (48)FSA4X3605A 35110 (50)FSA4X3607A 37110 (50)FSA4X3611A311110 (50)FSA4XProduct SpecificationsPRODUCT SPECIFICATIONS Apartment Fan Coils: FSA4X2664 56 5002 02FAN COIL MODEL NUMBER IDENTIFICATION GUIDEFSA 4X 18**A 1F = Fan Coil S = Standard PSC MOTOR TYPEA = Apartment INSTALLATION TYPE4 = R −410AREFRIGERANTX = TXVMETERING DEVICE18** = 18,000 BTUH = 1−1/2 tons ** = 00 no electric heat24** = 24,000 BTUH = 2 tons ** = 05, 07, or 11 kW electric heat (factory installed)30** = 30,000 BTUH = 2−1/2 tons 36** = 36,000 BTUH = 3 tons NOMINAL CAPACITYSales CodeEngineering RevisionACCESSORY MODEL NUMBER IDENTIFICATION GUIDEAMWK001CKA1A = Accessory C = Cooling H = HeatingM = Multi −use (Cooling and/or Heating)X = Special PRODUCT TYPESeriesProduct IdentifierProduct Identifier (see below)Sales CodeEngineering Revision Product Identifier CodesAH =Auxiliary Heater CK =Cooling Control KitMK =Wall Mounting Brackets Kit WG =Louvered Wall Panel with FramePRODUCT SPECIFICATIONS Apartment Fan Coils: FSA4X664 56 5002 023DIMENSIONAL DATA Inches (English)Model Size A B C D FSA4X1815−3/168−1/42−3/438−1/16FSA4X2415−3/168−1/42−3/438−1/16FSA4X3015−3/168−1/42−3/438−1/16FSA4X3618−3/89−1/4543−3/16PRODUCT SPECIFICATIONS Apartment Fan Coils: FSA4X4664 56 5002 02DIMENSIONAL DATA MM (SI Metric)Model Size A B C DFSA4X1838621070967FSA4X2438621070967FSA4X3038621070967FSA4X364672351271097PRODUCT SPECIFICATIONSApartment Fan Coils: FSA4X664 56 5002 025PHYSICAL DATAModel Size FSA4X18*FSA4X24*FSA4X30*FSA4X36*TXV factory installed, hard shut −off, bi −flow type for heat pump application FSA4X TXV Size 2 ton 3 tonBlower Data (direct drive, 10” dia x 6” wide blower wheel)CFM [nominal] (L/s)600 (283)800 (378)1000 (472)1200 (566)Motor type2−speed, PSC (Permanent Split Capacitor)HP 1/51/51/31/3Filter Data (replaceable filter factory supplied with unit)Filter Size in. (mm)16 x 20 x 1(406 x 508 x 25)20 x 20 x 1(1097 x 562 x 467)Coil Data (all coils Slope type, 3 rows, 14½ fins per inch, wavy lanced bare aluminum fin)face area ft 2 (m 2)2.25 (0.21) 2.75 (0.26)3.47 (0.32)ConnectionsRefrigerant Liquid in. (mm)3/8 (10) sweat Refrigerant Suction in. (mm)3/4 (19) sweatCondensate Drainin. (mm)3/4 (19) female NPT, Primary and SecondaryELECTRICAL DATAModel 208 / 230V, single phase, 60 HzMotor Full Load Amps (FLA)Factory Installed Heater Model Heater Amps208V / 230V Minimum CircuitAmpacity (MCA)208V / 230VMaximum Fuse/CircuitBreaker Amps (MOCP) 208V / 230VFSA4X1800 1.5none 0 2.515FSA4X1805 1.5MAMWK005AH 18.1 / 20.024.5 / 26.925 / 30FSA4X1807 1.5MAMWK007AH 27.1 / 30.035.8 / 39.440 / 40FSA4X1811 1.5MAMWK011AH 39.8 / 44.051.6 / 56.960 / 60FSA4X2400 1.5none 0 2.515FSA4X2405 1.5MAMWK005AH 18.1 / 20.024.5 / 26.925 / 30FSA4X2407 1.5MAMWK007AH 27.1 / 30.035.8 / 39.440 / 40FSA4X2411 1.5MAMWK011AH 39.8 / 44.051.6 / 56.960 / 60FSA4X3000 1.9none 0 2.515FSA4X3005 1.9MAMWK005AH 18.1 / 20.025.0 / 27.430 / 30FSA4X3007 1.9MAMWK007AH 27.1 / 30.036.3 / 39.940 / 40FSA4X3011 1.9MAMWK011AH 39.8 / 44.052.1 / 57.460 / 60FSA4X3600 2.0none 0 2.515FSA4X3605 2.0MAMWK005AH 18.1 / 20.025.1 / 27.530 / 30FSA4X3607 2.0MAMWK007AH 27.1 / 30.036.4 / 40.040 / 40FSA4X36112.0MAMWK011AH 39.8 / 44.052.3 / 57.560 / 60AIRFLOW PERFORMANCE − CFM at a given Speed and Static readingModel Size Blower Speed Measured Static Pressure, inlet to outlet (inches water column)0.100.200.300.400.500.60FSA4X18High 995955910862811−Low 738711678641600−FSA4X24High 950908861810754693Low 732699662621576527FSA4X30High 112810821030973911845Low 10531011964911854791FSA4X36High 140813551295122711521068Low11911157111310611000931NOTES:1.Airflow based on dry coil at 230V with factory approved filter and 2 element electric heater.2.Not recommended for use above 0.60 inches water column external static pressure.3.Shaded cells indicate airflow is greater than 450 CFM per ton.PRODUCT SPECIFICATIONS Apartment Fan Coils: FSA4X6664 56 5002 02STATIC PRESSURE CORRECTION FROM DRY TO WET COIL (inches of water column)AIRFLOW PERFORMANCE chart was developed using fan coils with DRY coils.When taking a static reading across a WET coil, adjust the static pressure numbers in the AIRFLOW PERFORMANCE chart by adding the values in this table.Model SizeCFM5006007008009001000110012001300FSA4X18.034.049.063−−−−−−FSA4X24.021.033.045.056.068−−−−FSA4X30−−−.056.068.079.090−−FSA4X36−−−−−.055.064.073.081STATIC PRESSURE CORRECTION FOR ELECTRIC HEATERS (inches of water column)AIRFLOW PERFORMANCE chart was developed using fan coils with 2−element electric heaters (7.5 kW or 11 kW).When using a 1−element electric heater (5 kW), or no electric heater, adjust the static pressure numbers in the AIRFLOW PERFORMANCE chart by subtracting the values in this table.ElectricHeaterCFM 5006007008009001000110012001300none .012.018.028.050.075.100.130−−5 kW .002.003.003.015.020.030.050−−ELECTRIC HEATERSPart Number DescriptionHeating Capacity (Btuh)208V 230V AMWK005AH 5 kW, single phase, 208 / 230V, 60 Hz 14,30017,200AMWK007AH 7 kW, single phase, 208 / 230V, 60 Hz 20,70025,000AMWK011AH11 kW, single phase, 208 / 230V, 60 Hz29,70036,000ACCESSORIESDescriptionPart NumberCooling Control KitAMWK001CK Louvered Wall Panel (Decorative Grille) with Frame for model sizes 18, 24, 30 (package of 6)AMWK001WG Louvered Wall Panel (Decorative Grille) with Frame for model size 36 (package of 6)AMWK002WG Wall Mounting (Suspended) Brackets KitAMWK001MKInternational Comfort Products, LLC Lewisburg, T ennessee 37091 USA。
列间风冷变频行级空调用户指导手册说明书
服务热线：400-6655-778列间风冷变频行级空调12.5kW/25kW/40kW浙江雷迪司科技股份有限公司目录前言 (5)第一章概述 (6)1.1产品简介 (6)1.2主要部件 (7)1.2.1室内机 (7)1.2.2控制器 (8)1.2.3远程监控软件 (9)1.3环境要求与技术参数 (10)1.3.1运行环境 (10)1.3.2储藏环境 (10)1.3.3产品外观 (11)1.3.4外机底座安装尺寸（底座规格参数） (12)1.3.5技术参数 (13)第二章机械安装 (14)2.1设备搬运、开箱、检验 (14)2.1.1运输和搬运 (14)2.1.2开箱 (15)2.1.3检验 (16)2.2安装注意事项 (16)2.3系统安装布局 (17)2.3.1系统总体布局 (17)2.3.2系统安装示意图 (17)2.3.3机械参数 (19)2.4安装室内机 (20)2.4.1机房要求 (20)2.4.2安装空间 (20)2.4.3维护空间要求 (20)2.5安装室外机 (20)2.7拆卸运输紧固件、减振物 (25)2.8机械安装完成后的检查项目 (26)第三章电气安装 (27)3.1任务介绍及注意事项 (27)3.2室内机接线 (27)3.2.1室内机电气接口位置 (27)3.2.2连接室内机电源线 (27)3.2.3通讯控制线连接 (28)3.3室外机接线（适用风冷型） (28)3.3.1室外机控制信号线的连接 (28)3.3.2室外机动力线的连接 (28)3.4安装检查 (29)第四章系统开机及功能调试 (30)4.1空气开关介绍 (30)4.2风冷型开机调试 (30)4.2.1调试前期准备 (30)4.2.2调试步骤 (31)4.2.3调试完毕检查 (32)第五章控制器 (33)5.1液晶显示器 (33)5.2主窗口 (33)5.3图标定义 (34)5.4开关机 (34)5.5用户登录 (35)5.6用户参数设定 (35)5.7定时开关机 (37)5.8用户密码管理 (38)5.10输出状态查看 (40)5.11输入状态查看 (41)5.13历史数据记录 (43)第六章系统运行与维护 (45)6.1系统诊断测试 (45)6.2过滤网 (46)6.3风机组件 (46)6.3.1风机叶轮 (46)6.3.2电机 (46)6.3.3风扇维护 (46)6.4电极加湿器（单冷无） (47)6.5湿膜加湿器（单冷无） (49)6.5制冷系统 (49)6.5.1吸气压力 (50)6.5.2排气压力 (50)6.5.3吸气过热度 (50)6.5.4电子膨胀阀 (51)6.5.5压缩机的更换 (52)第七章故障诊断与处理 (54)第八章售后服务和维修 (57)前言该手册介绍机房专用精密空调的使用须知、产品概述、包装运输、开箱验收、安装指导、启动检查、产品维护。

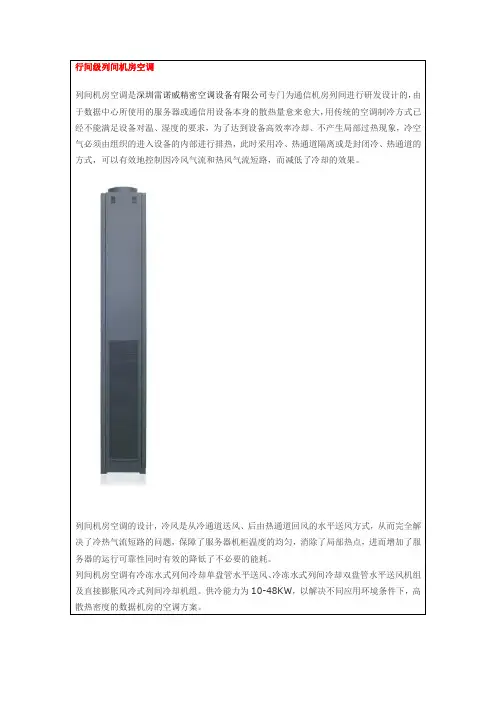

行间级列间机房空调
行间级列间机房空调
列间机房空调是深圳雷诺威精密空调设备有限公司专门为通信机房列间进行研发设计的，由于数据中心所使用的服务器或通信用设备本身的散热量愈来愈大，用传统的空调制冷方式已经不能满足设备对温、湿度的要求，为了达到设备高效率冷却、不产生局部过热现象，冷空气必须由组织的进入设备的内部进行排热，此时采用冷、热通道隔离或是封闭冷、热通道的方式，可以有效地控制因冷风气流和热风气流短路，而减低了冷却的效果。
列间机房空调的设计，冷风是从冷通道送风、后由热通道回风的水平送风方式，从而完全解决了冷热气流短路的问题，保障了服务器机柜温度的均匀，消除了局部热点，进而增加了服务器的运行可靠性同时有效的降低了不必要的能耗。
列间机房空调有冷冻水式列间冷却单盘管水平送风、冷冻水式列间冷却双盘管水平送风机组及直接膨胀风冷式列间冷却机组。
供冷能力为10-48KW，以解决不同应用环境条件下，高散热密度的数据机房的空调方案。
