三维立体视觉基本理论及应用
双目立体视觉
1. 视差和深度
Xx1(Z)
BX(x2 B)(Z)
BZBx1x2
Z 1 B
D
双目立体视觉
双目立体视觉
激光三角法
激光或线性光源
固定角度照射
三维深度信息
激光三角法
线光源 C
D E
F
镜头
相机CCD
被测物BAຫໍສະໝຸດ 激光三角法激光三角法
激光三角法
n
mi xi
xc i1
n
mi
i 1
双目立体视觉
双目立体视觉系统中，深度信息的获得是分如 下两步进行的: (1) 在双目立体图象间建立点点对应, (2) 根据对应点的视差计算出深度。
三维立体视觉基本理论及应用
三维测量技术分类
主动式（经典方法：激光三角法）
激光三角法通过线性光源照射在物体上可以形成光带 ，光带的偏转数据反映了物体表面的三维形状信息，用这 种方法可以精确地获取物体的三维信息
被动式（经典方法：双目立体视觉理论）
双目立体视觉理论建立在对人类视觉系统研究的基础 上，通过双目立体图象的处理，获取场景的三维信息，其 结果表现为深度图，再经过进一步处理就可得到三维空间 中的景物，实现二维图象到三维空间的重构
测绘技术中如何进行三维视觉测量
测绘技术中如何进行三维视觉测量三维视觉测量作为测绘技术中的一个重要分支，用于获取三维空间中目标物体的几何形状、位置和姿态信息，具有广泛的应用领域。
本文将介绍三维视觉测量的原理、方法和应用，并讨论测绘技术中如何进行三维视觉测量。
一、三维视觉测量的原理三维视觉测量基于计算机视觉和图像处理技术，通过对多幅或多个视角的图像进行分析和处理，获取目标物体的三维信息。
其原理主要包括立体视觉几何、图像匹配和三维重建等。
立体视觉几何是三维视觉测量的基础，通过分析目标物体在多个视角下的图像，确定图像之间的对应关系，从而计算出目标物体的三维坐标。
图像匹配是指在多个视角的图像中找到对应的特征点或区域，将其通过几何变换关系进行匹配，得到目标物体在不同视角下的表面点云。
三维重建是基于图像匹配的结果，通过三维坐标的计算和数据处理技术，生成目标物体的三维模型。
二、三维视觉测量的方法三维视觉测量可以采用多种方法，包括立体匹配、结构光投影、激光扫描和摄像测量等。
立体匹配是最常用的三维视觉测量方法之一，通过对多个视角的图像进行匹配，获取目标物体的三维坐标。
该方法需要相机标定、特征提取和匹配算法等步骤，具有较高的测量精度和稳定性。
结构光投影是一种通过投影特殊图案或光栅来测量物体形状和表面细节的方法。
它利用结构光和相机的关系，通过图像处理和三维重建算法，得到目标物体的三维坐标和形状信息。
该方法适用于表面光滑的物体，具有测量速度快、适用范围广的优点。
激光扫描是一种通过激光束扫描物体表面得到三维坐标的方法。
它利用激光器发射激光束，通过对物体反射的激光进行检测和计算，获取物体表面的三维坐标。
激光扫描具有高精度、全自动化和非接触式等特点，适用于复杂形状的物体测量。
摄像测量是利用相机进行三维测量的一种方法，通过对物体的图像进行处理和分析，获取物体的三维坐标和形状信息。
它可以使用单目或多目相机，根据相机标定和图像处理算法，得到目标物体的三维模型。
摄像测量适用于大范围、复杂形状的物体测量，具有成本低、操作简便的优点。
机器视觉中的三维重建技术及其应用
机器视觉中的三维重建技术及其应用随着人工智能技术的发展，机器视觉也逐渐成为了一个重要的研究领域，其应用范围广泛，包括自动驾驶、安防监控、虚拟现实等多个领域。
其中，三维重建技术是机器视觉中的一个重要分支，其可以通过计算机算法将二维图像或点云数据转化为三维模型，实现对物体、场景等的精确捕捉和再现。
本文将就机器视觉中的三维重建技术及其应用进行探讨。
一、三维重建技术的发展历史三维重建技术可以追溯到20世纪70年代，当时三维扫描设备的出现为三维重建技术的发展提供了技术支持。
而后，计算机图形学、计算机视觉等领域的快速发展又为三维重建技术的进一步优化奠定了基础。
近年来，随着硬件设备和软件技术的不断升级，三维重建技术的应用领域也越来越广泛。
二、三维重建的技术实现方法三维重建的实现方法主要可以分为基于几何原理和基于图像处理的两种方式。
其中，基于几何原理的方法一般采用三角测量、结构光扫描、激光测距等技术来测量真实环境中物体的空间坐标和形状等数据，然后利用计算机算法将这些数据转换为三维模型。
而基于图像处理的方法则主要依靠相机图像捕捉的二维信息，通过立体视觉计算，得到物体的三维坐标和形状等数据，再根据计算结果生成三维模型。
三、三维重建技术的应用领域1、建筑工程和文化遗产三维重建技术在建筑工程和文化遗产保护中有着广泛应用。
通过三维重建可以生成精确的建筑模型，再利用计算机模拟对建筑进行可视化展示，从而真实地展现出建筑的细节和美丽。
同时，三维重建技术也可以为文化遗产的修复和保护提供技术支持，比如可以使用非接触式激光扫描技术对文物进行三维捕捉，再利用计算机软件进行数据处理、重建和分析等操作，对文物的研究和保护提供更加精准的数据基础。
2、虚拟现实和游戏开发三维重建技术在虚拟现实和游戏开发中也有着广泛的应用。
通过三维重建技术可以生成高保真、真实感强的三维场景和人物模型，从而带来更加沉浸式的虚拟体验。
3、医学和生物科学三维重建技术在医学和生物科学中也有着重要的应用。
立体空间_精品文档
立体空间摘要：立体空间是指由三维物体和其所占据的空间组成的空间体系。
在视觉、设计、建筑和艺术等领域中，立体空间被广泛运用，并对人们的感知和体验产生重要影响。
本文将探讨立体空间的概念、特征以及在不同领域中的应用。
1. 引言立体空间是我们生活中常见的一种空间形式。
与平面空间相比，立体空间具有更多的维度和深度，能够给人以立体感的视觉体验。
在建筑中，立体空间是设计师创造出令人愉悦的空间环境的重要因素之一。
在艺术中，立体空间可以通过雕塑、装置艺术等形式呈现出来。
立体空间的研究不仅可以帮助我们更好地理解和利用空间，还能够丰富我们的视觉体验和创造能力。
2. 立体空间的特征立体空间具有以下几个特征：（1）三维性：立体空间具有三个维度，即长度、宽度和高度。
这些维度让人们能够在空间中感知到物体的大小、形状和位置。
（2）深度感：与平面空间相比，立体空间具有更丰富的深度感。
通过增加前景、中景和背景等元素，可以进一步增加立体空间的深度感。
（3）体积感：立体空间中的物体具有实体性和体积感，可以通过触觉和视觉来感知。
（4）透视效果：在绘画和设计中，透视是实现立体空间感的重要手段。
通过透视原理，可以使画面中的物体看起来有远近之别，增加了立体空间的真实感。
（5）立体感知：人们通过双眼看到的两幅略有差异的图像，使大脑能够感知到物体的三维形状和位置，从而产生立体感。
3. 立体空间的应用（1）建筑设计中的立体空间：在建筑设计中，立体空间是一个重要的考虑因素。
建筑师通过控制空间的高度、比例和形状等要素，创造出令人愉悦、舒适的立体空间环境。
立体空间的运用可以使建筑更具层次感和立体感，增强用户的体验和感知。
（2）艺术作品中的立体空间：立体空间在艺术作品中有着广泛的应用。
雕塑作品通过实体的立体空间呈现出艺术家的创作思想和表达意义。
装置艺术作品通过体积感和透视效果创造出令人惊叹的立体空间效果，打破了传统平面艺术的限制，让观众能够身临其境地感受艺术作品。
3D立体摄影原理
3D立体摄影原理立体摄影表现景物三维空间的一种摄影方法。
通过摄制两幅不同视点的影像，各由相应眼睛观看，以模拟三维效果。
拍摄工具有标准型立体照相机，也有在单镜头相机上装配立体附加镜；普通照相机运用左右移动的方法也能拍摄。
原理篇让我们用人类的视觉来理解一下立体摄影的技术原理。
人类的眼睛就像是一套完全自动的数码相机，具有变焦镜头、可变光圈以及能将光信号转变成大脑可以识别的电信号。
本质上，单只眼睛看到的只是物体的二维图像，我们能够分辨出它的高和宽，而无法识别它的深度；在二维图像中，利用物体提供的有关尺寸和重叠等视觉线索，我们可以判断出位于背景前这些物体的前后排列次序，但是却无法知道它们之间究竟距离多远。
幸好我们人类拥有了两只眼睛，并且都长在前面的脸部，呈水平排列，间隔约为60mm。
在我们看同一物体时，由于所处的角度有略微不同，两只眼睛看到的图像还是有略微差别的，我们的大脑将这两幅画面综合在一起，形成一种深度的视觉。
这个综合处理的过程十分迅速，并且天衣无缝，产生的视觉感受就像是我们在透过一只大眼睛看东西。
更为重要的是，大脑能够根据接受到的两幅图像中同一物体之间位差的大小判断出此物体的深度和远近，距离眼睛越远，位差就越小，反之就越大。
示意图中显示了这个过程的工作原理：（当我们观看无穷远的景物时）遥远的太阳在两幅图像中的位置（几乎）是相同，但是近处的树的位置就有1/4英寸的差别了。
这整个过程就被称为是立体视觉(stereovision)，起源于希腊语中的"stereos"，意思是具有三维结构的形状或固体等。
立体视法(Stereoscopy)就是指同一物体的两张具有轻微角度差别的照片放在一起（分别用左右双眼）观看，得到一种深度的感觉，从而产生规立体视觉的方法。
那么（最基本）立体摄影就是（模拟双眼的位置）从左右两个具有轻微角度差异的观察点分别拍摄同一个物体，然后将这两幅照片以同样的方式展示出来，让左右眼睛分别观看左视觉和右视觉的照片（来获得立体再现）。
立体视觉原理

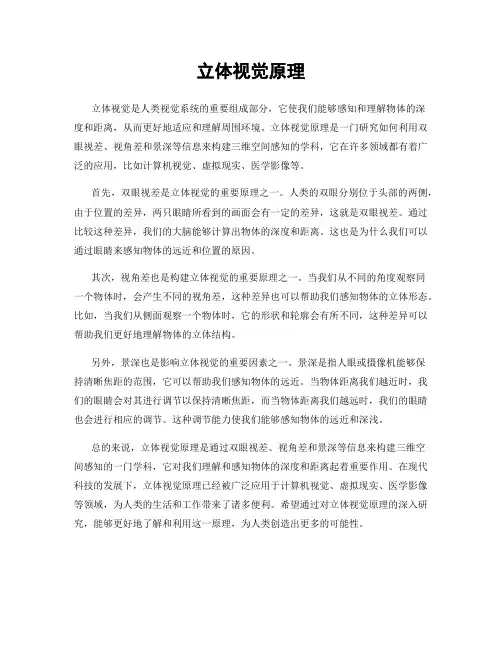

立体视觉原理立体视觉是人类视觉系统的重要组成部分，它使我们能够感知和理解物体的深度和距离，从而更好地适应和理解周围环境。
