回流焊保养手册
回流焊操作及维护保养规范
1.手段之阳早格格创做为了典型回流焊的做业支配，精确的调养办法，既包管了回流焊本能良佳，运止宁静，延少使用寿命，又能普及死产本量战效用.3.3 链条转速调到2挡.3.4瞅察温度统造器的温度取监测的温度宁静普遍，把一齐揭佳的PCB搁进回流焊，待PCB焊交工艺效验实足OK后再批量支配，如有非常十分坐时停止做业，报告相闭操做维建人员举止维建安排.3.5焊交完毕后闭掉温度统造启闭，按下OFF启闭.3.6空机运止10～15分钟后闭掉回流焊的总电源.4. 维护调养4.1 正在呆板附近树坐灭火设备；4.2 屡屡用完后揩拭浑理；4.3 每月将呆板里面的污秽浑理搞净；4.4 以毛刷没有定期扫除热却风扇叶片没有锈钢网上之灰法.4.5 边交收热体的下温线定期查看，三个月安排一次；4.6大电流的交线端子要举止紧固；4.7回流焊维护调养要挖写《回流焊维护调养记录表》5. 注意事项5.1 时常将机身、输送、热却风机等马达壳浑净以好处集热及保温；5.2 正在设备运止中，应时常监视各马达的中壳温度，出现过热局面应停机动性查看5.3 定期查看电控箱内各电器并紧定其交线端子的螺钉，如创造有触面烧蚀、吸合没有机动等局面，应即时处理；5.4 定期查看预热器、电热管的交头情况，如现收头紧动、交触没有良、绝缘老化等现象应即时浑理战调换；5.5 应时常查看设备呵护交天拆置是可良佳；；5.6 启电源总启闭时应先停止锡炉、预热战波峰等大电流背载后再举止；5.7 电源总启闭跳闸后，须查明本果排除子障后，圆可沉新合闸；；5.8 各传动部分应脆持良佳的润滑，除角度安排机构可用一般的油膏中，其余均用下温油膏润滑；5.9 各传动链条的紧紧度，应定时举止查看安排；5.10维建维护调养要挖写《回流焊维护调养记录表》。
回流焊保养手册
＊以內六角扳手 ＊溶劑或酒精以碎布 或無塵紙擦拭乾淨齒 輪表面，再以潤滑油 潤滑表面. ＊溶劑或酒精以碎布 或無塵紙擦拭乾淨齒 輪表面，再以潤滑油 潤滑表面. ＊左述各項檢查倘若 必要應予以更新備品.
6.軌道調寬 傳動桿
1. 軸桿需正常傳動，不可有過髒，偏移，彎 曲，或變行等現象發生。 2. 軸桿Ｃ形環，軸套需在正常位置，且不可 有溝槽間隙產生。
2-7 d.檢查抽風扇有否污垢,異物.如圖 (2-8)及排風管有否破損. 注:排風管以酒精清潔管壁.
2-8
e.檢查鏈條是否有變形與齒輪有 否吻合,及在鏈條與鏈條間孔是否 被異物堵塞.如有可用鐵刷將其去 除.如圖(2-9)
2-9
f. 檢查前中後軌道的平行度看其 是否有變形.可用PCB在軌道上運 行看與PCB間隔是否出入過大.
※以游標卡尺量測距離 ※以游標卡尺配合PCB生 產基板量測. ※調整方式:以進口處寬 度為基準點,倘若出板處 較寬或窄,以固定鉗及19 mm開口扳手將鏈條與軌 道後端轉動齒桿分開房 鬆,再以手轉動後端傳動 齒桿調整至與前,中端相 同距離始可.
2.軌道移動裝 置
滾動滑輪需正常來回滑動
※在WAKE UP温度擋中 以手動調整軌道寬度開 至極限來回行走，觀察 是否因阻力影響軌道寬 度。假設太緊，放鬆移 動裝置
2-10
g.檢查前後抽風罩有否污垢,異 物.爐膛排風管有否破損.如圖(211) (依照排風指示用風速測量儀在 抽風罩口測量風量是否足夠) 2-11 h.檢查清潔UPS工作狀況是否良 好,用萬用表測量輸入輸出端電 壓.(220V正負10)如圖(2-12)
2-12
年保養
在季保養的基礎上更進一步的對迴焊爐內外部進行維護.
7.前端及中間固定齒 桿，齒輪
ETC回焊炉保养手册
ETC回流焊保养手冊制作﹕李戰偉SMT技委會設備保修課2009年5月目的：全面清潔保养回流焊各個部分，評估正在使用各配件的壽命﹐做到早預防早發現原則﹐减少故障发生率，盡可能的提高設備的嫁動率﹐滿足生產需要。
准備工具：1，内六角扳手一套2，爐膛清潔濟＆WD-40除繡劑3，工業酒精4，碎布5，润滑脂6，高温链条油7，鋼刷8，風槍9，鋼尺保養前須知：(1)上崗之前﹐如干涉到化學物品，請正確的戴好及穿好各保護用品。
(2)大保養時，请关闭主电源。
并需在机台主要电源开关上粘贴或悬挂“禁止通电”的警示牌。
(3)爐子頂蓋汽缸雖然有防止突然斷氣裝置，但是也要加上兩個安全撑杆及安裝上气管。
(4)当有两个或更多的人作业时，要相互通知自己將要做的动作，得到明确认可的答复后，才可以进行动作。
(5)机台在维护保養期间，可移动区域不可放置：治具，工具，零件及其它杂物。
(6)如有較危險的部分，需要拉警戒線進一提示。
回流焊的保养主要分为以下部分：1.前后側活動滑杆2.機油裝置3.传送链条和导轨4.抽风管5.TOP表面及外表面6.腔体7.链條8.後抽風裝置9.前抽風裝置10.FAN11.軸承12.內膛熱風網面13.馬達鏈條14.風扇葉15.轉動絲杆插入圖片﹐以便大家更能深入的将回流焊保养好,進而達到最佳理想狀態。
图(1) 将机器前後兩端的活動圆杆擦净,并加适量的潤滑油。
图(2) 檢查自动加油装置的机油是否为空。
图(3) 傳板导轨表面除繡并觀查有無變形。
機油裝置活動杆傳板軌道图(4) 清理抽风管中的垃圾。
图(5) 吸尘器将頂部污垢吸净,无污垢残留。
图(6) 觀查爐膛內有無螺丝及清理残留杂物. 膛體抽風管表面鏈條图(7) 使用WD-40除繡，并加高溫潤滑油。
后抽風箱图(8) 清潔后側抽風箱內的FLUX及其它摻雜物體。
前抽風箱图(9) 清潔前側抽風箱內的FLUX及其它摻雜物體。
图(10) 清潔FAN軸承，并除繡及加潤滑油。
图(11) 清潔并除軸承內繡及加潤滑油图(12) 清潔网上的雜物FAN 軸承熱風网鏈條图(13) 對馬達轉動鏈條适加潤滑油。
回焊炉操作保养(新格式)
第十七步：打开过滤网安全盖
第十八步：打开过滤网密封盖
注意：黑色锁扣向下打开安全盖
注意：戴专用胶手套将锁扣向上扳 开取出密封盖
第十九步：取出过滤网
第二十步：过滤网清洁
注意：戴上专用胶手套向外平拉取出。
取出后放入胶箱。不能将松香杂物弄到 地板上
注意：过滤网需放在胶箱内加入专
用清洗剂使用钢刷来回刷洗正反面 成银白色
注意：炉膛内无PCB才可关闭机器加
热打开冷却按钮，待所有温区温度 下降至100℃以后可关闭计算机和机
器总闸
第十一步：回流焊日保养外观清洁
第十二步：检查型号灯、加油装置
注意：只清洁机器表面、显示器、键 盘使用干布条清洁，不可沾任何溶剂
注意：加油器内高温油少于容器1/3 时及时补充
第十三步：检查回流焊网带运行
第三步：打开机器启动电源
第四步：打开机器电脑主机
注意：顺时针旋转启动按钮待启动按
钮显示绿白色通电后松手，再按下旁 边UPS供电按钮
注意：开机白色按钮向下按一下
第五步：输入用户名和密码
第六步：调取温度曲线文件
注意：输入用户名为小写登录
注意：打开文件时调取相对应PCB名 称
第七步：分别打开机器运行启动按钮
洗10次去除杂物
注意：使用无尘布条沾少许酒精溶 剂擦拭
第二十五步：打开回流焊后安全盖
第二十六步：拆下松香排出管道
注意：打开安全盖后将支撑安全汽缸放 入孔内
注意：拆螺丝使用6.5MM十字螺丝 刀，将红色管道下所有螺丝拧松 （不需完全拆除）后向上抬出管道
放入操场进行清洗
第二十七步：导轨保护盖拆卸
第二十八步：将导轨丝杆加油
第三十二步：填写保养记录
HELLER(回流焊机保养维修手册簿)V1.0
HELLER空气回流炉简易故障排及保养须知简易故障的出现和排除一开机时没有电：排除故障方法：1.检测工厂的供电是否有问题。
如图1，可以测量设备的进线电压是否与设备铭牌的标示相符。
一般中国工业电的线电压为380VAC，相电压为220VAC。
图12. 检测电气控制板上的空气开关是否全部处于闭合状态。
空气开关Q26功能：控制220V变压器。
空气开关Q27功能：控制吹风马达。
空气开关Q28功能：控制UPS的插座。
空气开关Q29功能：控制24VDC电源。
空气开关Q30功能：控制轨道调宽马达和链条驱动马达的驱动板。
空气开关Q31功能：控制电脑的插座。
空气开关Q1-Q24功能：控制每个加热区中的加热器。
空气开关Q25功能：控制冷风区中的加热器。
如图2所示（每个空气开关上有标签标识）图23 检测安装在设备底座上的UPS及电脑的电源是否接好。
（如图3和图4）图3 （UPS的背面）图4（电脑和显示器的插头是否插好）二回流炉和电脑的通讯丢失：排除故障方法:1检测Analogic上的接线是否接好。
图5所示的为Analogic的通讯端口。
图6 的J13为通讯端口。
图5图62 检测从回流炉到电脑上的通讯线是否接好，或检测通讯线是否完好。
图7 通讯板放大通讯端口3检测通讯线是否接在电脑的COM2的端口上。
WINDOWS98系统：通讯端口默认为COM2。
WINDOWS XP系统下：通讯端口默认为COM1。
4 检测电脑的其他硬件端口设置是否与COM1或COM2冲突。
三开机后电脑屏幕上出现3277’C的现象：排除故障方法：检测T/C线是否无破损或连接完好。
如图8，图9图8 为连接每个温区T/C线的接线端子，检测连接是否良好。
图9为在各温区中温度的测试点，如果测试点断开，须更换热电偶。
图8 图9四 PCB板的冷却不良1 检测工厂的排风是否不够，加以改善。
2检测冷风区助焊剂凝结是否较多，加以清洁。
五电脑显示不正常1查看电脑显示分辨率为： 800*600，色彩：16位真彩色以上。

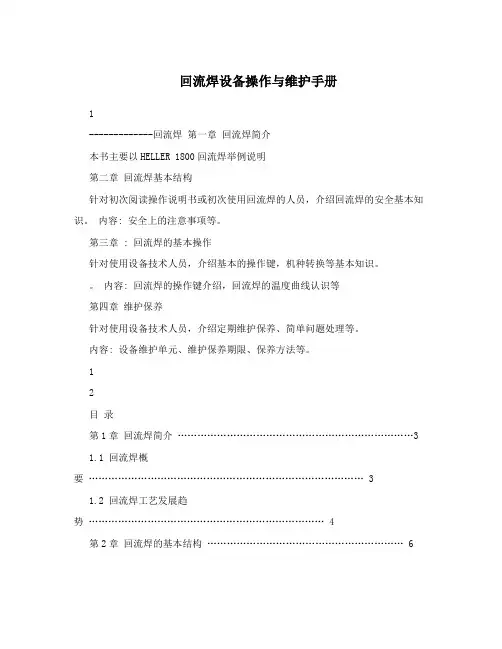

回流焊设备操作与维护手册
回流焊设备操作与维护手册1-------------回流焊第一章回流焊简介本书主要以HELLER 1800回流焊举例说明第二章回流焊基本结构针对初次阅读操作说明书或初次使用回流焊的人员，介绍回流焊的安全基本知识。
内容: 安全上的注意事项等。
第三章 : 回流焊的基本操作针对使用设备技术人员，介绍基本的操作键，机种转换等基本知识。
内容: 回流焊的操作键介绍，回流焊的温度曲线认识等第四章维护保养针对使用设备技术人员，介绍定期维护保养、简单问题处理等。
内容: 设备维护单元、维护保养期限、保养方法等。
12目录第1章回流焊简介 (3)1.1 回流焊概要 (3)1.2 回流焊工艺发展趋势 (4)第2章回流焊的基本结构 (6)2.1 BELT HEART加热控制部分 (6)2.2 FLUX过滤系统与冷却系统 (7)2.3 吹风系统 (7)2.4 操作系统 (8)2.5 轨道系统 (9)第3章回流焊的基本操作 (10)3.1 操作键的认识 (10)3.2 回流焊炉的进板 (11)3.3 回焊炉的温度曲线认识 (11)3.3.1、标准曲线的认识 (12)3.3.2、实际测量的炉温曲线认识 (14)3.4 HELLER回焊炉基本操作菜单介绍……………………………………………153.5 回焊炉的机种转换 (20)第4 章回流焊的维护与保养 (23)4.1 保养的目的 (23)4.2 保养的用品 (23)4.3 保养计划 (23)4(3(1日保养 (23)4(3(2月保养 (24)4. 3. 3季保养 (25)4(3(4年保养 (30)23第1章回流焊简介一、回流焊概要由于电子产品不断小型化的需要，出现了片状元件，传统的焊接方法已不能适应需要。
首先在混合集成电路组装中采用了回流焊工艺，组装焊接的组件多数为片状电容、片状电感，贴装型晶体管及二极管等。
随着SMT整个技术发展日趋完善，多种贴片组件(SMC)和贴装器件(SMD)的出现，作为贴装技术一部分的回流焊工艺技术及设备也得到相应的发展，其应用日趋广泛，几乎在所有电子产品领域都已得到应用，而回流焊技术，围绕着设备的改进也经历以展阶段。
回焊炉保养作业程序
钙基润滑脂ZG-Z
机头运输链条过轮用轴承
每月
钙基润滑脂ZG-Z
注：以上检修时，需在常温下进行。
润滑部位名称
加油周期
用油型号
PCB板运输链条
每天
GPL107全氟聚醚润滑油,耐温250℃
炉内调宽丝杆、丝母
每周
GPL227
机头各轴承及调宽链条
每月
钙基润滑脂ZG-Z
同步链条、张紧轮及轴承
每月
钙基润滑脂ZG-Z
机头调宽丝杆、丝母
每月
钙基润滑脂ZG-Z
机头丝杆及传动方轴
每月
钙基润滑脂ZG-Z
导柱、托网带滚筒轴承
4.1日常保养：
4.1.1用棉布清洁回流焊外部灰尘。
4.1.2严禁使用洗板擦拭机器外壳以免机器外壳油漆掉落。
4Байду номын сангаас1.3清洁回流焊内部的灰尘，碎屑。
4.1.4清洁各传送带及轨道。
4.1.5给PCB板运输链条加油
4.2月定期保养：
4.2.1清洁回焊内外的灰尘，碎屑。
4.2.2定期清洁炉膛，检查并清除排风口、抽风口内壁污垢，以保证清洁空气循环。
修订履历记录
版本
文件编号
制/修内容简述
生效日期
制/修订部门
制/修订人
一.目的：
规范正确的保养方法,延长使用寿命，确保Reflow的各项工作温度正常,焊接出更好的产品，更好地发挥它的功能，特订定此作业指导书。
二.范围：
广西三诺数字PCBA部SMT车间回流炉
三.应用文件：
回流炉保养手册
四.维护与保养内容：
4.2.3定期检查各发热器，热风马达是否正常，如有损坏应及时更换。
4.2.4定期检查并清洁冷却风扇，保证其长期正常工作，以确保热风马达及电控箱内的电器元件正常工作。
回流焊保养
回流焊保养回流焊是电子制造中常用的一种焊接技术，用于焊接表面贴装元件和电路板上的焊盘。
回流焊保养是为了保证回流焊设备的正常运行和提高焊接质量而进行的一系列维护工作。
本文将从设备清洁、温度控制、气氛保护和焊锡合金管理等方面介绍回流焊保养的重要性和具体方法。
设备清洁是回流焊保养的基础，保持设备的干净整洁能有效延长设备的使用寿命。
首先，定期清洁设备表面和内部的杂物和灰尘，防止其对设备正常运行造成影响。
其次，定期清洁回流焊设备的传动部件和工作台面，保持其平整度和精度。
另外，还需定期清理回流焊设备内部的焊锡残渣和通道，以保证焊接质量。
温度控制是回流焊保养的关键，保持设备温度的稳定性能提高焊接质量。
首先，定期检查回流焊设备的温度传感器和控制器，确保其准确度和稳定性。
其次，定期校准设备温度，确保其与设备显示温度一致。
另外，还需定期清洁和更换设备的加热元件，以保证其加热效果和温度均匀性。
气氛保护是回流焊保养的重要环节，保持设备的气氛质量能提高焊接质量。
首先，定期检查回流焊设备的气氛控制装置，确保其正常工作。
其次，定期更换气氛保护装置中的吸附剂和过滤器，以保证其吸附和过滤效果。
另外，还需定期检查气氛保护装置的密封性能，防止气氛泄漏影响焊接质量。
焊锡合金管理是回流焊保养的重要内容，合理管理焊锡合金能提高焊接质量和延长设备寿命。
首先，定期检查焊锡合金的质量，确保其符合焊接要求。
其次，定期清洁和维护焊锡合金喷嘴和喷头，以保证其正常工作。
另外，还需定期更换焊锡合金喷嘴和喷头，防止其磨损影响焊接质量。
回流焊保养是保证回流焊设备正常运行和提高焊接质量的重要工作。
通过设备清洁、温度控制、气氛保护和焊锡合金管理等方面的维护工作，能够延长设备寿命，提高焊接质量，降低维修成本，提高生产效率。
因此，我们应该重视回流焊保养工作，定期进行维护保养，确保设备的稳定运行和焊接质量的稳定性。
