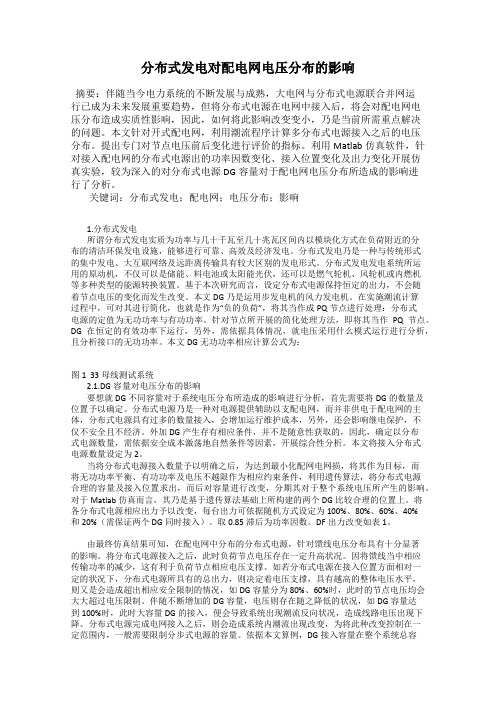

分布式发电对配电网电压分布的影响摘要：伴随当今电力系统的不断发展与成熟，大电网与分布式电源联合并网运行已成为未来发展重要趋势，但将分布式电源在电网中接入后，将会对配电网电压分布造成实质性影响，因此，如何将此影响改变变小，乃是当前所需重点解决的问题。
本文针对开式配电网，利用潮流程序计算多分布式电源接入之后的电压分布。
提出专门对节点电压前后变化进行评价的指标。
利用Matlab仿真软件，针对接入配电网的分布式电源出的功率因数变化、接入位置变化及出力变化开展仿真实验，较为深入的对分布式电源DG容量对于配电网电压分布所造成的影响进行了分析。
关键词：分布式发电；配电网；电压分布；影响1.分布式发电所谓分布式发电实质为功率与几十千瓦至几十兆瓦区间内以模块化方式在负荷附近的分布的清洁环保发电设施，能够进行可靠、高效及经济发电。
分布式发电乃是一种与传统形式的集中发电、大互联网络及远距离传输具有较大区别的发电形式。
分布式发电发电系统所运用的原动机，不仅可以是储能、料电池或太阳能光伏，还可以是燃气轮机、风轮机或内燃机等多种类型的能源转换装置。
基于本次研究而言，设定分布式电源保持恒定的出力，不会随着节点电压的变化而发生改变。
本文DG乃是运用步发电机的风力发电机。
在实施潮流计算过程中，可对其进行简化，也就是作为“负的负荷”，将其当作成PQ节点进行处理：分布式电源的定值为无功功率与有功功率。
针对节点所开展的简化处理方法，即将其当作PQ节点。
DG在恒定的有效功率下运行，另外，需依据具体情况，就电压采用什么模式运行进行分析，且分析接口的无功功率。
本文DG无功功率相应计算公式为：图1 33母线测试系统2.1.DG容量对电压分布的影响要想就DG不同容量对于系统电压分布所造成的影响进行分析，首先需要将DG的数量及位置予以确定。
分布式电源乃是一种对电源提供辅助以支配电网，而并非供电于配电网的主体，分布式电源具有过多的数量接入，会增加运行维护成本，另外，还会影响继电保护，不仅不安全且不经济。
分布式发电对配电网电压分布影响分析
分布式发电对配电网电压分布影响分析摘要：无论是城市配电系统、农村配电系统或者工厂配电系统，都是以输配电系统和用户端没有接入任何电源供电系统为基础设计建设的。
当配电系统中接入一定数量的DG(Distributed Generation-DG)之后，将会对配电系统的整体配置和运行方式产生影响。
【1】由于DG的接入，用户侧线路负荷减小，致使输配电网络电压损耗降低，各负荷点的电压都会有所抬高。
电压抬高的量与DG的接入位置及其容量的大小有关。
文中讨论了DG对配电网电压变化所产生的影响，并通过数学计算总结DG的接入位置和接入容量变化所引起的不同影响结果。
关键词：分布式发电配电系统电压一、含有DG的配电网模型模型如图1.1所示，在距离系统电源处，接入一个注入电流为的DG。
图1.1 接入DG的配电网模型文中用到的符号说明如下：：线路总长:DG的接入位置:流入负荷的电流:DG输出的电流:系统电源电压:单位长度的线路电阻:单位长度的线路电抗:电源输出的电流:线路处的电流：线路处的电压：线路总的负荷容量：DG容量设定用户侧线路上负荷连续，那么从供电线路中处流向用户侧的电流可以表示成对应距离的函数，用表示。
显然线路上的总负荷为：(1.1)处的电压为：(1.2)在处接入一个DG后，其接入位置前后被分为两个区间分别计算馈线电压，此时可以表示为：(1.3)在配电系统中，某个节点的功率是由两侧向其流动的，分为有功分点和无功分点。
配电系统中的有功分点和无功分点通常不会是同一节点，但由于配电系统中有功功率较高，无功功率可忽略，功率分点一般代指有功分点，在该节点处潮流方向会发生改变。
若在馈线的处，则处即为线路的功率分点。
，一般情况下，功率分点常常对应着局部极小电压的位置。
【2】二、仿真分析假设系统母线电压为1.05pu；馈线长度标幺化为单位长度；馈线的阻抗平均分布，且沿馈线长度满足线性增长的关系，总阻抗为0.2pu；等于0.5pu，增长速度为每单位长度1pu，即。
分布式发电对配电网电压分布的影响探讨
分布式发电对配电网电压分布的影响探讨摘要：靠近负荷中心的分布式发电系统对配电网有着多方面影响。
文中研究了分布式电源接入放射状链式配电网络前后负荷节点电压的变化。
针对开式配电网，运用潮流程序进行多分布式电源接入后电压分布的计算。
提出专门评价节点电压前后变化的指标。
结合分布式电源出力变化、接入位置变化以及与线路电压调节配合的试验，全面总结了分布式电源在配电网中接入位置、出力限制等方面的运行规律。
研究结果表明只有合理正确运用分布式电源，才能真正发挥电压支撑作用。
关键词：分布式发电；配电网；电压分布影响引言在社会不断进步的同时，很多的发达国家已经把分布式发电与大电网相互联合在一起，并建立起一种全新的供电模式，它的出现为电力系统带来了巨大的改变，提高了电力系统的安全性与可靠性。
可是受到电源接入的影响，其中还存在着很多的不足之处，那么针对于这些问题我们需要进行科学有效地解决，为了满足现在社会的需求，需要建立相应的配电网模型。
一、分布式发电整体概念分布式发电通常是指利用分散式资源，装机规模较小的、布置在用户附近的发电系统，它一般接人低于35 千伏或更低电压等级的电网。
分布式光伏发电特指采用光伏组件，将太阳能直接转换为电能的分布式发电系统。
目前应用最为广泛的分布式光伏发电系统，是建在城市建筑物屋顶的光伏发电项目。
该类项目必须接人公共电网，与公共电网一起为附近的用户供电。
分布式发电主要是用来提高用电的可靠性能，并且在电网受到一定程度的破坏或者电网崩溃的形势下还能维持 - 些重要客户的用电需求，具有一定的使用效能。
二、分布式发电技术分析（一）光伏发电利用大自然中取之不尽、用之不竭的太阳能发电无疑是人们的首选。
太阳能发电又包括太阳能热发电和太阳能光伏发电。
其中，后者主要依托于半导体材料的光电效应，将太阳能转变为电能。
这种发电技术的主要优点在于无需消耗原料，在规模的选择上具有较大的灵活性 , 安全可靠环境友好等。
但是，目前这种方式发电的成本较高，还需要对其技术进行适当改进，降低成本，以实现光伏发电的平民化。
漫谈分布式光伏发电对配电网电压的影响
漫谈分布式光伏发电对配电网电压的影响1 概述随着我国电力行业的不断发展，在电力系统中，科技含量越来越高，也在很大程度上促进了我国经济与社会的发展。
光伏发电作为一种新型的发电技术，该技术主要是依靠太阳能，因此在实际运行过程中具有无污染的特性，但是较容易受到外界环境的影响。
这类发电在太阳能的构建下主要有两种途径：第一，在中高电压路径下，接入某一输电网；第二，依托低电压的线路，但是分布式光伏发电对配断网的电压产生重要的影响，出现了电压越限的问题，因此提出合理科学的解决措施就十分必要。
2 体系架构在光伏发电系统中，主要制备的原材料是半导体。
这些装置可以实现将太阳能转变为电能，这个系统的主要组成部分是控制器、电池板、蓄电池、逆变器。
光伏发电系统具有自身独特的优势，在进行并网中可以实现将直流电转变为交流电，同时也具有一种安全、可靠以及便捷的特点。
目前，在实际使用中已经得到了很好的应用。
现阶段，主要有两种主要的光伏发电站形式：分布式光伏发电站以及集中型光伏发电站。
而根据光伏发电站在实际安装过程中，根据环境的不同，可以分为三种形式：山丘电站、荒漠电站以及屋顶电站。
如图1为典型的分布式光伏发电站图：随着对光伏发电站的投入资金越来越多，已经得到了很大的收入回报，光伏电站经过了前期的发展，在设计阶段已经做到科学精细化，而在电站的选址上还需要进行深入的考虑。
3 配网电压凸显的影响在光伏发电技术不断发展的背景下，在进行并网的过程中，还存在很多的问题，进而给配网电压带来很多的影响，影响了光伏发电的顺利发展。
3.1 节点配网架构传统在进行配网接线时，主要存在如下的特点：整合树干式衔接、辐射接线以及环网衔接。
在这集中形式中，环网衔接主要存在开式运行。
因此，在实际运行之前，要对配网设置一定的架构，主要成辐射架构。
节点配网框架具有一定独特的特点，主要涵盖了很多线路，如架空线路、混合线路等，在整合这类网络中存在很多的节点，为了有效地对各个时段内的负载数值进行一定的协调，对于体系内的变压器的调和范围应该有所限制，通常拟定在5%。
分布式发电对配电网电压分布的影响
分布式发电对配电网电压分布的影响摘要:自21世纪以来,我国经济随着时代的发展在逐渐进步,与此同时，人们对电能的需求量也随之增加,这就表示对电力系统的要求也提高了。
因此,需要我国相关专业技术人员加强对电力系统能够高效运行的工作力度,特别是分布式发电对配电网电压分布方面发影响力,通过对分布式发电相关内容的分析,从而帮助人们更清晰的知道在配电网电压分布中分布式发电的重要性,以及分布式发电对电力系统的日常运行的作用。
关键词:分布式发电;配电网;电压分布;影响引言:随着时代的不断进步,电力行业也随之得到了相应的发展。
早在上世纪末,电力行业已出现了由最初传统的集中供电方式逐步转变成分布式发电的趋向。
随着世界经济的发展，人们对电力系统的工作提出了更高要求，对分布式发电技术各方面性能的重视程度也越来越高。
因为其对能源的损耗率较小、更加环保、成本投入少及占用地方较小等相关优点,更有利于我国供电系统的高效操作。
分布式发电技术除了给供电系统带来了更有益的效益,但同时也为配电网造成了一些不足之处。
因为在使用分布式发电技术时,会直接影响配电网对普通用户的电能质量,一旦出现多一个电源的情况,则极大程度上会带动配电网电压的提升,这将很有可能超出正常的数值,对于有些使用不同的发电设备的用户会造成更大的能源消耗。
因此,我国相关供电系统人员要从不同角度全面了解分布式发电技术,不仅要知道其益处,还要充分了解其弊端,并针对不同的问题制定不同的解决方案,以促进分布式发电技术在配电网中的效益得到更大提升,且推动我国配电网的工作效率,降低能源上的损耗。
一、存在的问题及对策分析（一）分布式发电在配电网运行上存在的问题1、城市配电网缺乏可靠性在城市电网规划过程中，由于技术和成本的限制，往往会出现问题。
例如，由于技术条件的限制，城市电网主要采用单电源供电，缺乏灵活性，不提供多点连接，负荷过大，电网长度过长。
城市电网电压波动大，供电效率低，基础科技经济条件相对落后。
分布式发电对配电网电压分布的影响
分布式发电对配电网电压分布的影响摘要：配电网之中，工商业与市民所承担负荷往往具有较强的随机性，不明确的负荷改变也对配电网设计人员提出了挑战。
不仅如此，经济的高速发展也使得传统大电网供电所具有的弊端完全显露出来。
分布式发电于该背景之下提出，其具有更为理想的灵活性以及绿色经济特征。
为此，本文简要分析了分布式发电技术，同时通过电压变化实验以及电源出力变化实验开展仿真实验，以论证分布式发电对配电网电压分布所产生的影响与干预，以期明确分布式发电如何运用。
关键词：分布式发电；配电网；影响传统采用的集中发电模式以及远距离书店输电等电力系统能源耗散较高，且不管是安全性，还是灵活性不佳，伴随消费者关于电力可靠性的要求持续身高，分布式发电的研究受到人们广泛关注，且发展速度不断加快。
配电网之中，用户负荷的随机性较强，各类不确定因素为传统配电网正常运行产生了显著的困扰。
分布式发电技术能够为传统配电网提供及时的补充，使得发电的灵活性以及安全性更高，对减少能源损耗以及资本投入而言具有积极意义。
分布式发电技术运用首要工作是明确其接入对配电网电压分布所产生的影响。
一、分布式发电技术分布式发电技术代指小规模模块化、分散式以及不止于消费者邻近高效率且可靠性理想的发电单元。
如今，干预分布式发电的具体容量，国内尚未有明确的定论，最低可达到数千瓦，甚至可以高达百兆瓦，结合容量一般可以区分为如下集中类型：微型（1W至5KW），小规模（5KW至5MW），中等规模（5MW-50MW）以及大规模（50MW-300MW）。
其与传统大电网集中发电对比，整体规模的更小，且普遍与用户之间相距较短，可以直接结合用户的实际需要为其提供相应为电网输送电力。
当分布式电网进入电网之中，能够为配电网电压、调度、营运以及电能质量等造成一系列的蝴蝶效应。
如今，分布式电网的主要运行方式为接入配电网且并网运行，配电网也从原本单电源供电发展为拥有电源分散的多电源供电系统，不管是潮流传输的方向，还是大小都产生了显著变化。
分布式发电对配电网电压分布的影响
分布式发电对配电网电压分布的影响随着能源需求的不断增长以及对环境保护意识的提高，分布式发电技术逐渐成为新能源发展的热点。
分布式发电系统具有小规模、就近供能、资源分散等特点，可以有效减少能源的传输损耗，提高能源利用效率，为配电网的稳定运行提供了有力支撑。
分布式发电对配电网电压分布也带来了一定的影响，这需要我们认真研究和解决。
分布式发电对配电网电压分布的影响主要表现在以下几个方面：一、电压波动较大由于分布式发电系统的接入位置多样化，且属于独立运行的系统，其电流输出会对供电网的电压产生影响。
当分布式发电系统出现故障或者突然启动时，会导致供电网电压的瞬时波动，造成供电不稳定，甚至影响用户用电设备的正常运行。
二、电压失调由于分布式发电系统的接入会改变配电网的电流分布，从而影响供电网的电压分布。
如果分布式发电系统的接入位置过于集中，可能造成供电网部分区域的电压失调，导致供电质量下降，影响用户的用电负荷。
四、电压不平衡分布式发电系统的接入往往会引起供电网的电压不平衡，主要表现为电压的冲击、无序和不对称。
这种不平衡会对供电设备的运行安全带来一定的隐患，降低供电系统的可靠性。
一、加强技术标准和监管应加强对分布式发电系统的技术标准和运行监管，规范其接入方式和容量大小，确保其对供电网电压分布的影响在一定范围内可控。
二、优化电力系统规划在城市新建或者改造配电系统时，应考虑分布式发电系统的接入规划，合理分布并引导分布式发电系统的安装位置，从而减小其对电力系统电压分布的影响。
三、采用智能电网技术智能电网技术可以提供对供电网的实时监测和控制，通过智能化调度和管理，可以对分布式发电系统的接入进行精确的控制和优化，从而减小其对电压分布的影响。
四、推广新型电力设备推广新型的电力设备和技术，如电压稳定器、谐波滤波器等，可以对分布式发电系统的接入进行有效的电压调节和过滤，减少其对配电网电压分布的影响。
分布式发电对配电网电压分布的影响是一个复杂而又需要高度重视的问题。
探究分布式发电对配电网电压分布的影响
探究分布式发电对配电网电压分布的影响摘要：分布式发电在接入配电网后，会对其电压分布情况产生较大影响。
文章先对分布式发电系统模型以及接入电网的数学计算模型进行分析，进而采用仿真研究方法，探讨分布式发电对配网电压分布情况的具体影响，以期为分布式发电接入工程提供参考。
关键词：分布式发电；配电网；电压分布前言：在新能源发电技术的快速发展下，分布式发电得到广泛应用，配电网逐渐从放射性无源网络向有源网络发展。
其中，分布式发电在接入过程中可能对配电网电压分布产生的影响，是必须关注的一个问题，如果接入不当，会导致电能质量受损，影响配电网供电可靠性。
因此，应在研究其影响机制的基础上，探索可行的并网方案。
一、分布式发电系统模型的构建配电网系统本身结构较为复杂，在研究分布式发电系统模型时，可以对配电网进行简化，构建一个等效模型，判断分布式发电接入后产生的影响。
具体可采用PDG+QDG表示接入的分布式发电系统，其中PDG为分布式电源有功功率，QDG为分布式电源无功功率。
配电网模型则采用典型馈线辐射状模型IEEE33系统，额定电压12.66kV，频率为50Hz，在仿真过程中采用电压源模型作为系统电源。
在构建线路模型、添加负荷的过程中，可以采用软件自带模块，不考虑分布式电源接入时的动态电压调整及暂态过程问题。
在构建分布式电源模型的过程中，将受控电流源作为基础，功率因数取0.9，通过维持较高的功率因数，降低分布式电源接入可能对配电网产生的影响[1]。
二、分布式发电接入配网的模型分析在分布式发电接入配电网的研究过程中，为了方便分析计算，还要构建相应的数学模型，对配电网电压分布受到的影响进行具体分析。
首先，在无分布式发电接入的情况下，配电网正常运行，相邻节点阻抗为R+jX，各节点负荷为Pi+jQi。
系统中存在一定的电压降，任意一节点m与电源电压降之间的关系可表示为△Usm=△Usm-+△Usm+。
式中的△Usm-为节点m之后的等效负载与电源电压降，△Usm+为节点m之前的等效负载与电源电压降。
分布式发电对配电网电压分布的影响
分布式发电对配电网电压分布的影响随着分布式发电技术的发展，越来越多的分布式电源被接入到电网系统中。
这些分布式电源包括太阳能、风力、燃气等多种形式，它们可以提供多种功率等级、不同类型和规模的电力。
然而，由于分布式电源与配电网的连接通路和方式不同于传统发电设备，因此其接入对配电网的电压分布产生了影响。
影响一：电压波动分布式电源的电压波动是影响配电网电压稳定性的一个关键因素。
由于分布式电源的随机性和不确定性，它们的产电功率和负载会瞬间发生变化，这会导致电网电压出现瞬时波动。
此外，分布式电源对电网单端电压的调节作用也会增加电网电压波动的幅度。
分布式电源与配电网的连接方式不同于传统发电设备，分布式电源的接入会增加电网节点的数量，从而增加连接点的电阻和电感，产生更多的电压失调现象。
电压失调意味着同一区域内不同节点间的电压差异高于规定的范围，这会导致电力系统内部发生电流的不协调和损坏电器设备的风险。
影响三：偏压现象偏压现象是指配电网负荷不平衡，导致同一区域内不同节点电压高低不平衡。
分布式电源的接入会增加节点数量，从而导致负载不平衡，产生偏压现象。
偏压现象会导致电器设备的故障，从根源上影响电网系统的可靠性和安全性。
影响四：需求响应分布式电源的接入可以实现对配电网电压分布的需求响应。
由于分布式电源具有更强的电网资源利用能力，可以根据需求调整自身的发电功率和负载，以达到对电网电压分布的需求响应。
这种被动调节可以缓解电压波动和电压失调等问题，提高配电网的效率和可靠性。
因此，分布式电源的接入对配电网的电压分布产生复杂的影响，其中包括电压波动、电压失调、偏压现象和需求响应等。
针对这些问题，需要制定合理的接入政策、智能化管理策略和调节机制，以优化电网结构，提高电网效率和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刍议分布式发电对配电网电压分布的影响
【摘要】大电网与分布式电源联合并网运行已经成为电力系统发展的而重要趋势，但是分布式电源接入电网后将会对配电网的电压分布产生较大影响，而如何减少这一影响是目前亟待解决的问题。
本文基于IEEE33 节点配电网，搭建仿真模型，对分布式电源的容量和接入位置对配电网电压分布的影响进行了研究。
结论对于配电网中分布式电源的接入起到了很好的指导作用。
【关键词】分布式电源；配电网；电压分布；仿真研究
分布式发电与大电网联合并网运行是西方发达国家提出的一种新型供电模式，普遍的观点认为这一模式有利于电力系统的安全性、可靠性与灵活性的提高。
但是这种供电模式对原有电网运行和规划与管理产生了较大的影响。
主要表现在分布式电源的接入对配电网电压质量、继电保护和电网规划等方面产生多层次的影响。
这就要求对这一供电模式进行充分研究，并制定处切实可行的运行方案，以提高配电网络的安全性与经济性。
本文试图通过建立分布式电源接入条件下的配电网模型，对分布式电源接入配电网对配电网的电压分布进行分析，并根据结论，给出了改善电压质量的措施。
1.模型的建立
本研究的数学模型基于标准的IEEE33 节点网络建立，其结构的拓扑如图1所示。
额定电压为12.66 kV。
经过统计可知，为了保证研究结论的准确性，配电网络必须视为一个严格的受端网络，因此在研究中将配电网的有功负荷的上限进行了限定，使其总的有功负荷3 715 kW。
模拟计算过程中所有分布式电源维持在0.9的高功率因数下运行，目的是在分布式电源的投入或退出时对配电网的影响尽可能小。
将分布式电源视为能够进行人工调节的一种动态负荷，分布式电源在额定工况附近工作以保证其所发的有功和无功基本不变。
基于分布式电源的出力不会受到节点电压变化的影响，分布式电源接入前后节点电压的变化率基本上反映的是分布式发电对接入节点电压的影响，其变化率越大说明分布式电源对配电网节点电压的支撑作用越强，因此，可以通过采集关键节点的电压变化率对整个配电网电压分布的影响进行评估。
2. 分布式电源接入点不同对配电网电压分布的影响
2.1配电网电压分布特征
通过仿真分析可以得到配电网各节点的电压分布特征是：沿着潮流的方向，各节点电压逐渐降低，并且距离电压源近的节点具有较高的电压越。
其中节点17 是分支线路的末节点，所在的线路较长、负荷较重，因此其电压最低。
节点24由于距电压源较近，因而其电压的降落并不明显。
2.2支路末端接入方式的仿真试验结果分析
为了进一步研究分布式电源接入点对配网电压的影响，首先设计了仿真试验方案1进行仿真研究。
方案选择位于各个支路线路末端的21、24、17、32节点接入。
在分布式电源通过这些节点接入配电网后，线路上的电压得到了明显的抬升，仿真结果说明分布式电源对各节点的电压具有支撑作用，可以使各个节点的电压分布得到明显改善。
对实验结果的进一步分析还可以发现，分支线路的末端节点的电压的变化率更大，这说明这些节点受分布式电源注入的功率的影响更大。
但是这一仿真试验方案仅能说明，分布式电源的接入对于配电网电压的抬升具有重要作用，但是方案1是否是分布式电源接入的最佳方案，因此还需要进行更多的仿真试验来进行对照分析。
2.3不同接入点的仿真试验对比
为了进一步验证上述结论以及上述接入方式是否为最优化方案，研究中进一步设计了4 组对照接入方式进行对照试验，其中方案2的接入点主要选择的是接入支路上负荷较重的21、24、23、9和32节点；方案3接入方式的特征是的沿配电网的主要支路接入，这一方案选择的接入点分别是：30、12、26、17、32各节点；方案4的设计思路是验证配电网重要节点接入分布式电源后的影响，因此选择的是5、6、2、17、32等5个重要的分支节点；方案5 的设计思路是分布式电源集中接入的效果，因此则选择24、23、31、32、22五个相对集中的接入点接入。
通过以上四种方案的仿真，结果显示无论何种接入方式都会对配电网的节点电压起到一定的支撑作用。
但是这种支撑的效果会随着接入方式的改变存在较大的差异。
并且仿真结果进一步显示方案3的接入方式是五种方案中最理想的。
由此可见科学选择接入点可以更好地对配电网电压进行控制。
2.4 分布式电源容量大小对配电网电压分布的影响
我们知道，电源容量的大小对配电网电压的分布也会产生极大影响，例如，接入分布式电源容量过大将会使电网中出现电压局部过大的现象，因此分布式电源对配电网电压分布影响的研究，不能忽视分布式电源的容量这一重要的影响因素。
同时，这也是实际应用过程中必须要慎重考虑的一个重要问题。
研究中为了仿真试验的简便性，采用了改变上述方案中的分布式电源容量的方式进行了进一步的系统仿真试验。
具体的改变策略是将方案1中各节点容量缩减到原来的三分之二，得到方案6；将方案 2 和方案3 中各节点容量缩减到原来的二分之一和三分之一，得到方案7、8。
对系统进行仿真试验结束后，对接入位置进行不同容量对配电网电压影响的比较。
结果显示，在不改变接入点的情况下，分布式电源对电网电压的支撑作用与其总容量呈正相关。
随后的研究中又进行了大量的仿真试验、结果表明，分布式电源的总出力越多，其与系统容量的比值越高，相应的对系统电压就有更大的支撑作用，系统整体的电压水平也就越高。
3.结论
综合上述，分布式发电会对配电网的电压分布产生重大影响，沿着潮流的方向，配电网中各节点电压逐渐降低，距离电压源越远的节点，其电压越低。
综合
比较上述各方案的电压分布和仿真实验数据，得出以下结论：
（1）接入点越靠近系统的母线对系统的电压分布的影响越小。
（2）在总容量接近的前提下，采用分散接入模式对各节点的电压支撑作用的效果更优。
（3）分布式电源的接入点选在线路的末端或靠近尾部比接入分支线路上的中间节点更为有利。
（4）单一的分布式电源的接入位置方案不能照顾到辐射式网络的所有支路，因此以长线路作为主要的参考线路较为合理。
（5）分布式电源对电网电压的支撑作用与其总容量呈正相关，但是，当容量过大时也会造成部分节点的电压超限，因此对分布式电源的容量应该正确科学的选择。
参考文献：
[1]刘磊，江辉，彭建春.分布式发电对配电网网损和电压分布的影响[J].计算机仿真，2010，04：279-283.
[2]王彤，兰森林.分布式发电对配电网的影响[J].华东电力，2010，07：1038-1039.
[3]裴晓娟，王倩，金英博.分布式发电对配电网电压的影响[J].电力学报，2010，06：480-483.
[4]赵岩，胡学浩.分布式发电对配电网电压暂降的影响[J].电网技术，2008，14：5-9+18.
[5]何昌奇，邵龙，高杨，卢佳.分布式电源并网后对电压分布影响的研究[J].中国电力，2014，05：88-91+106.。
