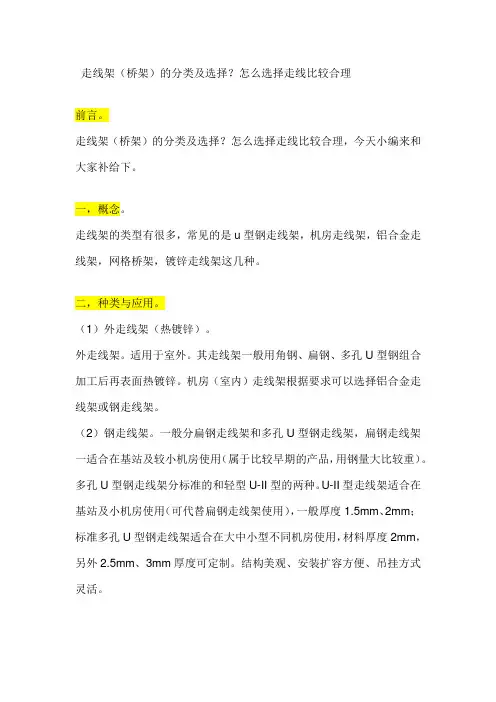

走线架(桥架)的分类及选择？怎么选择走线比较合理
走线架（桥架）的分类及选择？怎么选择走线比较合理前言。
走线架（桥架）的分类及选择？怎么选择走线比较合理，今天小编来和大家补给下。
一，概念。
走线架的类型有很多，常见的是u型钢走线架，机房走线架，铝合金走线架，网格桥架，镀锌走线架这几种。
二，种类与应用。
（1）外走线架（热镀锌）。
外走线架。
适用于室外。
其走线架一般用角钢、扁钢、多孔U型钢组合加工后再表面热镀锌。
机房（室内）走线架根据要求可以选择铝合金走线架或钢走线架。
（2）钢走线架。
一般分扁钢走线架和多孔U型钢走线架，扁钢走线架一适合在基站及较小机房使用（属于比较早期的产品，用钢量大比较重）。
多孔U型钢走线架分标准的和轻型U-II型的两种。
U-II型走线架适合在基站及小机房使用（可代替扁钢走线架使用），一般厚度1.5mm、2mm；标准多孔U型钢走线架适合在大中小型不同机房使用，材料厚度2mm，另外2.5mm、3mm厚度可定制。
结构美观、安装扩容方便、吊挂方式灵活。
（3）基站走线架：要求成本低，安装简便，承重在每米100KG以上，可选用LP-ZXJ-L-LBG系列；LP-ZXJ-L-LD系列；LP-ZXJ-L-34H系列；LP-ZJX-L-32K系列；以上系列的走线架可在无线基站及线缆不多的小机房适用。
（4）铝合金走线架铝合金走线架是机房专门用来走线的设备，广泛应用于中国电信、中国联通、中国网通、中国移动的机房基站的建设。
铝合金走线架作为现代通信机房中通信设备必不可少的辅助设备，它不但具有支撑全部线缆重量、提供布线以及为设备提供顶部固定支点的功能，而且兼具美化机房的作用。
铝合金走线架，根据信息产业部的要求，设计为全开放式裸架，可以吊顶走线、沿墙走线及立式架走线。
承重效果好，且美观方便，利于日后维护检测检修。
（6）机房走线架：大机房或中心机房，要求走线架坚固美观，性价比高。
可选用LP-ZXJ-L-KX系列；LP-ZXJ-L-DX系列；LP-ZXJ-L-50D系列；根据走线架承载线缆的数量选择合适的走线架组合。
电缆桥架资料
用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。
一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。
2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。
2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。
2）敷设在消防线路中。
3）敷设在海拔2000米以上。
3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。
建筑工程施工桥架
建筑工程施工桥架一、引言随着城市建设的不断发展，建筑工程在城市中占据着重要的地位。
而在建筑工程中，桥架作为一种常见的临时支撑设施，具有很大的作用。
本文将对建筑工程施工桥架进行详细介绍，包括桥架的定义、分类、材料、施工要点及安全管理。
二、桥架的定义桥架是一种临时支架结构，用于支撑建筑物外立面、顶棚、屋架等部件的安装和施工。
它的主要作用是承担建筑结构自重和施工荷载，支撑施工设备和作业人员的作业平台，并通过临时支撑活动梁、活动耳板、横向托撑等配件，将楼板支撑体系（楼板框架）与立柱体系（立柱支撑）紧密连接为一个整体，从而形成一个稳定的支撑结构。
三、桥架的分类1.按用途分类按用途分类主要有建筑桥架、装修桥架和大型场馆桥架。
建筑桥架主要用于支撑建筑物的结构，装修桥架主要用于支撑装修作业，而大型场馆桥架主要用于支撑大型场馆的建设和装修。
2.按结构分类按结构分类主要有便捷式桥架、门式桥架、悬挑式桥架、脚手架式桥架等。
不同的结构形式适用于不同的施工环境和要求。
3.按材料分类按材料分类主要有木质桥架、钢质桥架、铝合金桥架等。
不同的材料具有不同的承载能力、使用寿命和耐腐蚀能力。
四、桥架的材料1.木质桥架木质桥架主要由优质防腐木材制成，具有轻便、坚固和美观的特点。
但其承载能力相对较弱，只适用于一些轻型建筑和装修作业。
2.钢质桥架钢质桥架主要由优质焊接钢管和扁钢组成，具有承载能力强、使用寿命长的特点。
它适用于大型建筑的支撑和施工。
3.铝合金桥架铝合金桥架主要由铝合金材料制成，具有轻便、耐腐蚀和可重复使用的特点。
它适用于对施工场地要求比较高的环境。
五、桥架的施工要点1.预施工检查在进行桥架的施工之前，需要对施工场地进行细致的勘察和测量，确保施工的安全和稳定。
2.施工方案设计根据建筑物的具体情况和要求，进行桥架的施工方案设计。
设计要充分考虑施工环境、承载能力和安全要求。
3.材料准备根据施工方案的设计要求，准备好所需的桥架材料和配件，并进行质量检查。
槽式桥架和梯式桥架区别,你知道吗？
槽式桥架和梯式桥架区别是什么？电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。
但目前生产的种类却很多，大部分人分不清什么情况用什么类型的桥架，下面跟大家分享常用的槽式桥架和梯式桥架区别，让大家在选型过程能更快速更清楚的进行选择。
要了解两者的区别，先了解这两者是什么，其中槽式电缆桥架是电缆桥架行业非常常用的型号，全密封，如盒子般外形，防尘，抗干扰能力非常强，高防护承载着线缆不易受到严峻侵蚀损伤，常用于各大建筑行业，结构简朴，防护机能强，荷载能力好，所以是电缆桥架行业最热点的型号，一般用于敷设数据控制电缆、通信信号电缆等等。
槽式电缆桥架图片：槽式桥架梯式电缆桥架形状独特，像梯子外形，不外它的承载能力比槽式、托盘式桥架都要强，由于它中间焊接横杆加固，线缆敷设在主干线上，独特的形状使得它重量变轻，散热透气机能好，利便与施工职员更好的安装，而且安全性也非常高，当线路泛起损坏导致故障，维护职员也能清晰找出题目线路采用相应的安全措施，让该产品成为桥架行业的新焦点，常用于敷设直径较大的电缆，高低压动力电缆、电力电缆等等。
梯式电缆桥架图片：梯式桥架槽式桥架和梯式桥架各有各上风，针对不同环境设计，更好的去敷设每一条线缆，当线缆未几的情况下，也可以将不平等级线缆敷设在统一条桥架上，联系出产厂家将桥架中间加隔板，用隔板对不平等级的线缆进行区分隔离，降低本钱，各自运转。
假如碰到高侵蚀、防火要求高的施工环境，可以对桥架做出相应的措施，通常桥架是用冷轧板制造而成，进行表面处理；热镀锌（热浸锌）、防火烤漆、电镀锌、静电喷塑、针对性的防护或者采用更好的原板材制造：不锈钢、铝合金、玻璃钢。
表面处理：热镀锌(热浸锌) （针对性防腐机能，锌层足）防火烤漆（耐火，阻断火灾继承蔓延）静电喷塑（增强附着力硬度，耐水，耐磨，防摩擦静电）武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。
电缆桥架分类及特点
电缆桥架是一种统称，不能明确具体是那一种类型，电缆桥架目前在国内虽然有十几年的发展历程，不过已经被广泛运用于工程项目中，其中电缆桥架的分类就是很多人关注的一个问题，因为电缆桥架的规格种类太多，常常导致在选购的时候不知道如何分辨，下面为大家分享下分类和特点。
电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。
选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。
建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。
桥架行业不断重组和优化，使得企业桥架脱颖而出，表
面工艺有冷镀锌、热镀锌、静电喷涂、防格火涂机料、烤漆等。
其中产品广泛用于石油化工，冶金，电力，学校通讯，高层建筑等领域，具有外形美观，耐腐蚀性强，通用性广泛，安装灵活方便，品种齐全等特点。
以上就是电缆桥架分类及特点的一些分享，希望能帮到大家。
更多的产品信息及优惠报价，请直接来电咨询。
武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。
在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。
更多电缆桥架相关信息请直接拨打咨询电话。
常用桥架种类有哪些
word格式-可编辑-感谢下载支持
常用桥架种类有哪些
桥架是布线行业的一个术语，是建筑物内布线不可缺少的一个部门。
桥架分为普通型桥架、重型桥架、槽式桥架。
在普通桥架中还可分为普通型桥架，直边普通型桥架。
在普通桥架中，有以下主要配件供组合：
梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、调高板、端向联结板、调宽板、垂直转角联接件、联结板、小平转角联结板、隔离板等。
在纵贯普通型桥架中有以下主要配件供组合：
梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、盖板、弯通盖板、三通盖板、四通盖、凸弯通盖板、凹弯通盖板、花孔托盘、花孔弯通、花孔四通托盘、联结板垂直转角联接扳、小平转角联结板、端向联接板护扳、隔离板、调宽板、端头挡板等。
以上就是桥架的种类概述。
各种桥架区别
槽式、托盘、梯式电缆桥架的区别槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。
托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。
它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。
它既适用于动力电缆的安装，也透用于控制电缆的敷设。
托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。
托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。
个人认为：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。
托盘式缆桥架主要用于敷设截面大数量较少的电力电缆目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。
（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。
无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。
（2）（3）梯架是由侧边与若干个横挡构成的梯形部件。
（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。
桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。
梯级式电缆桥架XQJ-T 型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。
梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。
梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。
梯级式电缆桥架价格,梯级式电缆桥架规格,梯级式电缆桥架标准,梯级式电缆桥架安装,梯级式电缆桥架报价,梯级电缆桥架型号,梯级式电缆桥架重量,梯级式电缆桥架厚度梯级式桥架价格,梯级式桥架规格,梯级式桥架标准,梯级式桥架安装,梯级式桥架报价,梯级式桥架型号,梯级式桥架重量,梯级式桥架厚度桥架常见问题解疑一、桥架的胀缩问题: 由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。
桥架的种类及特点
桥架的种类及特点
嘿，朋友！你知道桥架吗？桥架啊，那可是有好多不同的种类呢，每种都有着自己独特的特点呀！
首先咱来聊聊托盘式桥架，它就像是个稳稳当当的大力士！比如说，在工厂的那些大型设备旁边，托盘式桥架就坚定地扛着那些电缆啊、电线啥的，让它们整整齐齐地排列着。
你想象一下，如果没有它，那电线不就跟一团乱麻似的啦？
还有槽式桥架呢，这家伙就像是个安静的守护者！你看那些在写字楼里的线槽，大多就是槽式桥架啦。
它能把电缆好好地保护起来，就像给它们穿上了一层安全的铠甲，厉害吧？我记得有一次在一个大楼里，要是没有槽式桥架，那些电缆可就要乱七八糟地露在外面啦，多不安全呀！
再说说梯级式桥架，它可像个灵活的舞者呢！在一些空间比较大的地方，比如仓库，梯级式桥架就能大显身手啦。
它能让电缆自由地穿梭，就好像在跳着一场欢快的舞蹈。
哎呀，你能想象如果没有它，电缆该多憋屈呀！
那网格桥架呢，则像是一个时尚的潮人！它特别透气，而且造型也很酷。
在那些对散热要求高的地方，网格桥架可就太合适啦。
我之前在一个数据中
心看到过，要是没有这么时尚又实用的网格桥架，那些设备说不定都会热得“发脾气”呢！
总之啊，各种各样的桥架都有着自己不可替代的作用，它们就像是一群默默奉献的英雄，为我们的生活和工作提供着可靠的保障。
所以呀，可千万别小看了这些桥架哟！它们真的超级重要呢！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥架种类
1、梯级式电缆桥架
CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。
它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
梯级式电缆桥架图
托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。
它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。
它即适用于动力电缆的安装，也适合于控制电缆的敷设。
托盘式图片
3、槽式电缆桥架
槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。
梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。
槽式、托盘式汇线桥架具有防尘、防干扰性能。
槽式电缆桥架图片
4、大跨距电缆桥架
当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。
大跨距电缆桥架图
5、组合式电缆桥架
组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。
它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。
组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。
在任意部位、不需要打孔、焊接就可用管引出。
它既可方便工程设计，又方便生产运输、更方便安装施工，是目前电缆桥架中最理想的产品
