桥梁总体的设计
总体、桥面系和附属工程1
总体本文主要介绍关于桥梁工程中的总体设计、桥面系设计和附属工程设计的相关内容。
桥梁工程的总体设计是由专业的工程师根据实际情况进行的，它通常包括以下几个方面的内容：1. 质量要求对于桥梁工程来说，质量是至关重要的，因此总体设计中必须充分考虑质量要求。
这包括：•结构安全性要求•抗震要求•线形、平面和垂直度要求•拱度要求•变形和裂缝控制要求等2. 施工要求除了以上提到的质量要求外，总体设计还需要考虑施工要求。
这包括：•施工安全要求•行车通行要求•施工排水要求•施工材料和设备要求•施工细节要求等3. 预算控制在总体设计过程中，还需要考虑所需资金的预算控制。
这涉及到：•工程造价•进度计划•资金交付方式等以上是桥梁工程总体设计中的几个重要方面，只有在它们都得到充分考虑并得出最优解时，才能确保工程的顺利进行。
桥面系桥面系是桥梁工程中的重点，它是承受车辆荷载的结构体系。
桥面系通常包括以下几个部分：1. 砼桥面铺装砼桥面铺装是桥面系中的主要部分，它对车辆行驶的舒适性有很大的影响。
砼桥面铺装一般由以下几个层次组成：•基层：包括垫层和底层砼•中层：包括砼面层和抹灰层•表层：包括面层和底纹层2. 钢桥面铺装钢桥面铺装与砼桥面铺装不同，它由钢板铺设而成，一般分为以下几种：•沥青混凝土铺装钢桥面•钢与防滑剂铺装钢桥面•玻璃钢铺装钢桥面3. 其他部分桥面系中除了砼桥面铺装和钢桥面铺装以外，还有一些其他部分。
例如：•防水层•隔音层•排水系统•扩缩缝•振动杀伤设施等以上是桥梁工程中桥面系的主要构成部分，其中每个部分都需要专业工程师精心设计和施工。
附属工程除了桥面系以外，附属工程也是桥梁工程中不可忽视的一部分，它通常被定义为与桥梁本身结构无直接关系、但对桥梁运行和使用所需要的辅助设施。
其中一些附属工程包括：1. 支座压力调整工程支座压力调整工程主要是为了保证桥梁的稳定性。
支座的作用是将桥梁的荷载传递到桥墩上，因此支座压力的调整非常重要。
桥梁工程第二章桥梁的总体规划与设计要点
人行道的宽度为0.75m或1.0m，大于1.0m时， 按0.5m的倍数增加；
第三节 桥梁的纵断面、横断面设计和平面布置
二、桥梁的横断面设计
桥面横向布置：
第三节 桥梁的纵断面、横断面设计和平面布置
二、桥梁的横断面设计 一般规定：
高速公路、一级公路的桥梁宜设计为上、下行两 座分离的独立桥梁；
各级公路上的涵洞和二、三、四级公路上的跨径 小于8m的单孔小桥的桥面宽度应与路基同宽。 城市桥梁或城市交通的公路桥梁的桥面宽度，应 考虑到城市交通工程规划的要求予以适当加宽。
第三节 桥梁的纵断面、横断面设计和平面布置
二、桥梁的横断面设计
桥面宽度：取决于行车和行人的需要。
不同桥跨结构横截面的形式。
第三节 桥梁的纵断面、横断面设计和平面布置
二、桥梁的横断面设计
桥面宽度：
机动车行车的要求：
各级公路建筑限界(单位：m)
a)高速公路、一级公路(整体式)；b)高速公路、一级公路(分离式)； c)二、三、四级公路；
第三节 桥梁的纵断面、横断面设计和平面布置 一、桥梁的纵断面设计 （三）桥面标高的确定：
1.流水净空要求：
对于设支座的桥梁，支座底面应高出计算水位 （即设计洪水位+壅水高、浪高等）不小于 0.25m，并高出最高流冰面不小于0.5m。
第三节 桥梁的纵断面、横断面设计和平面布置 一、桥梁的纵断面设计 1.流水净空要求：
对于无铰拱桥，拱脚允许被洪水淹没，但淹没 深度不宜超过拱圈净矢高的2/3，并且在任何 情况下，拱顶底面应高出计算水位不小于 1.0m，拱脚的起拱线应高出最高流冰面不小 于0.25m。
第三节 桥梁的纵断面、横断面设计和平面布置 一、桥梁的纵断面设计
1.流水净空要求： 《桥规》规定：在不通航或无流放木筏河流上 及通航河流的不通航桥孔内，桥下净空不应小于 下表规定。
桥梁总体设计
4、平面布置
1)桥梁的线形及桥头引道要保持平顺，使车辆能平稳的 通过。高速公路和一级公路上的大、中桥，以及各级 公路上的小桥的线形及其与公路的衔接，应符合路线 布设的规定。
四、野外勘测与调查研究
1）桥梁的任务——确定桥梁的规模 2）选择桥位——确定路桥的关系等 3）测量地形——测绘地形图 4）钻探桥位——工程地质报告 5）水文调查——确定桥梁跨径和净空 6）其它情况——材料、电力、施工道路、
气象资料，有无老桥的情况
第二节 桥梁纵、横断面设计和平面 布置
3、技术设计
进一步深化初步设计：充分勘探、确定细 尺寸、截面配筋、确定施工方法、调整概 算
4、施工设计
编制施工图、编制工程预算 中小桥可以简化程序 国外施工设计由施工承包商进行 国内所有设计由设计单位进行
5、桥梁的总规划设计
桥梁总体规划的基本内容
桥位选定
选定桥型
桥梁总跨径及分孔 方案的确定 决定桥梁的纵、横断 面布置等
6）基础埋置深度
3、桥梁横断面设计
桥梁横断面的设计取决于桥上交通需求，主要内容是 决定桥面的宽度和桥跨结构横截面的布置。桥面宽度 决定于行车和行人的交通需要。各级公路的桥面行车 道 净 宽 标 准 的 一 般 规 定 见 (( 公 路 工 程 技 术 标 准 )) 第 6.0.4条。桥上人行道和自行车道的设置，应根据实 际需要而定。人行道的宽度0.75m或1m，一条自行车 道的宽度为一米，当单独设置自行车道时，一般不应 少于两条自行车道的宽度。
一、桥梁纵断面设计
1）总跨径：总跨径的长度要保证桥下有足够的过水 断面，可以顺利地宣泄洪水，通过流冰。根据河 床的地质条件，确定允许冲刷深度，以便适当压 缩总跨径长度，节省费用。

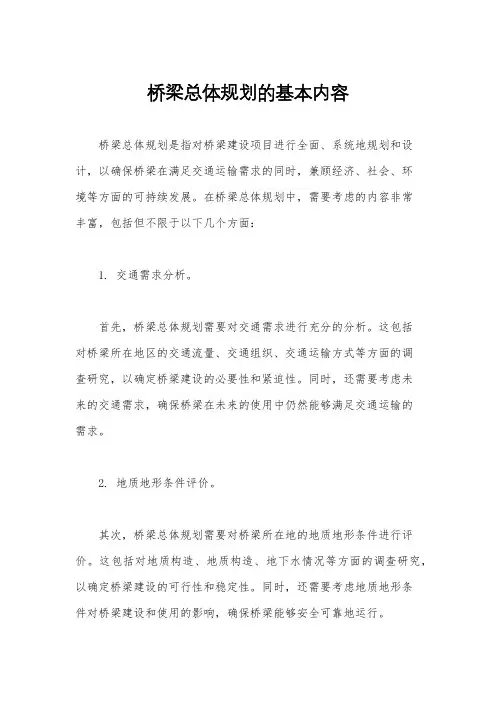

桥梁总体规划的基本内容
桥梁总体规划的基本内容桥梁总体规划是指对桥梁建设项目进行全面、系统地规划和设计，以确保桥梁在满足交通运输需求的同时，兼顾经济、社会、环境等方面的可持续发展。
在桥梁总体规划中，需要考虑的内容非常丰富，包括但不限于以下几个方面：1. 交通需求分析。
首先，桥梁总体规划需要对交通需求进行充分的分析。
这包括对桥梁所在地区的交通流量、交通组织、交通运输方式等方面的调查研究，以确定桥梁建设的必要性和紧迫性。
同时，还需要考虑未来的交通需求，确保桥梁在未来的使用中仍然能够满足交通运输的需求。
2. 地质地形条件评价。
其次，桥梁总体规划需要对桥梁所在地的地质地形条件进行评价。
这包括对地质构造、地质构造、地下水情况等方面的调查研究，以确定桥梁建设的可行性和稳定性。
同时，还需要考虑地质地形条件对桥梁建设和使用的影响，确保桥梁能够安全可靠地运行。
3. 环境影响评价。
另外，桥梁总体规划还需要对桥梁建设和使用过程中可能产生的环境影响进行评价。
这包括对大气、水质、土壤等方面的环境影响进行评估，以确定桥梁建设和使用对环境的影响程度。
同时，还需要采取相应的环境保护措施，确保桥梁建设和使用过程中对环境的影响最小化。
4. 社会经济效益评估。
此外，桥梁总体规划还需要对桥梁建设和使用的社会经济效益进行评估。
这包括对桥梁建设和使用对当地经济、社会发展的影响进行评价，以确定桥梁建设和使用的社会经济效益。
同时，还需要采取相应的社会经济发展措施，确保桥梁建设和使用能够最大程度地促进当地经济、社会的发展。
5. 技术可行性论证。
最后，桥梁总体规划还需要对桥梁建设和使用的技术可行性进行论证。
这包括对桥梁建设和使用所需的技术手段、材料设备等方面进行论证，以确定桥梁建设和使用的技术可行性。
同时，还需要采取相应的技术措施，确保桥梁建设和使用能够按照规划和设计要求进行。
总之，桥梁总体规划的基本内容包括交通需求分析、地质地形条件评价、环境影响评价、社会经济效益评估和技术可行性论证等方面。
桥梁工程总体设计方案
桥梁工程总体设计方案桥梁工程总体设计方案桥梁工程是一项长期的建设工作，需要在设计、施工、使用和维护等方面做好充分的准备和计划。
桥梁工程的总体设计方案是指在施工项目规划阶段，根据施工项目需求，经过综合考虑，制定出整个桥梁工程的方案，包括桥梁的类型、主体结构形式、技术性能、经济性能等方面的内容。
网络化社会的到来，跨江大桥、跨海大桥、跨山大桥等大型桥梁的设计与建设，不仅仅涉及到技术层面，也涉及到社会政治、环境保护、经济发展等多个因素。
桥梁工程总体设计方案需要充分考虑这些因素，以达到科学、合理、安全、经济、可持续发展的目标。
（一）桥型选择桥型是根据桥的跨径和水域宽度及其他因素决定的。
桥的跨度可能很长，要么通过铁路和公路，要么通过河流和海洋，要么是屋顶和停车位覆盖的城市景观。
从工程实践的角度来看，桥型有很多种，例如：悬索桥、斜拉桥、梁桥、拱桥等。
考虑到建设环境、构造投资和工程效率的角度，对桥型的选择至关重要。
（二）技术层面的考虑在设计方案中，技术层面的考虑包括桥桥跨度、桥上设备的配置、桥面形状、斜率和纵向坡度等方面。
这些因素可以影响桥的稳定性、耐久性、使用寿命和安全性。
此外，制定桥梁工程总体设计方案时还应考虑对生态环境和生物多样性的影响，包括桥下的水生生物、水流动态、土壤和植物等。
（三）安全考虑从安全角度考虑，桥梁工程总体设计方案必须考虑到桥梁的承载力、抗风能力、地震能力、极端气候的影响等。
进行安全评估和风险分析能够帮助设计方从在桥梁工程设计方案和施工方式中充分考虑安全因素，保证桥梁结构的牢固性和耐久性。
（四）经济性能和可持续发展考虑桥梁工程总体设计方案还应考虑到其经济性能和可持续发展。
从经济角度考虑，桥梁的建设成本、运营成本和维护成本应该得到合理控制。
从可持续发展角度考虑，桥梁工程是否符合节能环保要求和实际情况也是一个重要的因素。
总的来说，桥梁工程总体设计方案是一项全面且务实的工程规划，要在设计、施工、使用和维护四个环节中考虑各种因素，通过切实的工程措施，确保工程顺利、平稳、高效的进行。
01.2桥梁总体规划与设计程序 [自动保存的]
![01.2桥梁总体规划与设计程序 [自动保存的]](https://img.taocdn.com/s3/m/6ca8664afe4733687e21aab8.png)
与环境协主桥为单跨503m的中承式钢桁两铰拱公铁 悉尼海港桥位于澳大利亚悉尼港，主桥为单跨503m的中承式钢桁两铰拱公铁 于澳大利亚悉尼港 503m 两用桥。自身较笨重，但由于紧挨着别致的悉尼歌剧院， 两用桥。自身较笨重，但由于紧挨着别致的悉尼歌剧院，无论在质感还是在 颜色和造型上都达到相得益彰的效果，因而以其优美环境而闻名于世。 颜色和造型上都达到相得益彰的效果，因而以其优美环境而闻名于世。
1.2.2 桥梁设计程序简介
（一）前期工作—“预可”阶段和“工可”阶段 前期工作— 预可”阶段和“工可” 预可” 1、“预可”阶段 着重研究工程建设的必要性及宏观经济的合理性， 着重研究工程建设的必要性及宏观经济的合理性， 形成“预工程可行性研究报告” 形成“预工程可行性研究报告”。 工可”阶段： 2、“工可”阶段： 着重研究和制定桥梁的技术标准，估算造价，对 着重研究和制定桥梁的技术标准，估算造价， 资金来源、回报及偿还应基本落实，形成“ 资金来源、回报及偿还应基本落实，形成“工程 可行性报告” 可行性报告”。
与 环 境 协 调 的 桥 梁
形 式 上 达 到 完 美 的 和 谐
笔 直 的 高 桥 墩 与 周 围 的 树 木 从
自身欠美观的桥梁
罗依溪大桥，作为不等跨连续拱桥， 罗依溪大桥，作为不等跨连续拱桥，采用了多种调整不 平衡推力的措施，结构上合理，但从美学角度而言， 平衡推力的措施，结构上合理，但从美学角度而言，是 典型的反例。 典型的反例。
一阶段 设计 施工图设计 据批准的任务书编施工图，工程预算。 据批准的任务书编施工图，工程预算。
中、小 桥
建设程序 设计阶段
预可行性研 究 项目建议 书 主管省（市）计划部 门审批投资在限额以 上时由国家发展计划 委员会审批 工程立 项
《桥梁总体设计》课件
总体设计流程
总体设计原则
遵循安全、适用、经济、美观和环保 的原则，确保桥梁的可持续发展。
包括需求分析、方案构思、初步设计 、技术设计和施工图设计等阶段。
桥梁跨度设计
01
02
03
跨度选择
根据河流、湖泊或道路的 宽度以及通航、车流量等 要求，选择合适的桥梁跨 度。
跨度类型
包括简支梁桥、连续梁桥 、拱桥、斜拉桥和悬索桥 等，每种类型都有其适用 的跨度范围和特点。
长江大桥设计分析
总结词
技术创新、绿色环保
详细描述
长江大桥在设计过程中采用了多项技术创新，如新型的桥墩设计和施工方法，提 高了桥梁的稳定性和耐久性。同时，该桥注重绿色环保，采用低噪音、低能耗的 设计，减少了对周边环境的影响。
黄河大桥设计分析
总结词
历史悠久、文化底蕴深厚
总结词
承载能力强、安全性高
详细描述
桥墩类型
根据桥梁的跨度和荷载要 求，选择合适的桥墩类型 ，如重力式桥墩、桩基桥 墩等。
桥墩设计考虑因素
包括稳定性、抗撞击能力 和抗震性能等，以确保桥 梁的安全性。
桥台设计
桥台是桥梁两端与路堤相 衔接的挡土结构，其设计 应考虑稳定性、防排水和 防护加固等方面的要求。
Part
04
结构设计
结构分析方法
材料标准
桥梁设计应采用符合标准和规 范要求的材料，确保结构的安 全性和耐久性。
施工标准
桥梁设计应考虑施工方法和工 艺，确保施工过程的可行性和
安全性。
Part
03
桥梁总体设计
总体设计概述
总体设计概念
桥梁总体设计是对桥梁结构、功能、 美学和环境等方面的综合规划，旨在 满足使用要求、安全可靠、经济合理 和环境协调。
桥梁的总体规划设计
梁底应高出设计洪水位（包括壅水和浪高）不小于 0.5m，高出最高流冰水位0.75m；
支座底面应高出设计洪水位不小于0.25m，高出最高流 冰水位不小于0.5m（支座处有围护隔水者不受此限）
对于拱桥，拱脚允许被设计洪水位淹没，拱顶底面至 设计洪水位的净高不小于1.0m。
通航河流，通航净空应满足要求 ( 参见《内河通航标准》 （ GB50139-2004 ） 或 《 通 航 海 轮 桥 梁 通 航 标 准 》 （JTJ311-97))。
利于泄洪，通航（跨河桥）或车辆和行人的通行（旱 桥）；
桥梁的两端方便于车辆的进入和疏散； 考虑综合利用，方便各种管线的搭载。
2018/10/7
桥梁工程
3）经济上的要求：合理的经济
选择造价和养护费用综合最省的桥型；
遵循因地制宜，就地取材和方便施工的原则；
桥位应考虑建在能缩短河道两岸的运距，促进该地区的
b
Hmin HTH H h0
通航水位
B
2018/10/7
桥梁工程
h
H
≤2 3 f0
4.0 0.25 S2 L2 S1 M2 M1 S1 S2
2
L W W 跨线桥桥下的交通要求 : 保证桥下通车的
H
H 4.0 L W L
4.0
L1
S1 W
S2 L2
124.23
(1:2000)
31000
151.48
31000
13000
124.23
10×5000
三塔斜 拉桥方 案
0 1 2 3 4
50m顶推箱梁
2018/10/7 桥梁工程
铁路桥梁设计规范
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2-2
桥梁纵、横断面设计、平面布置
• 桥梁纵断面设计
– 包括桥梁的总跨径、分 孔、桥面标高、路线、路面 纵坡、基础埋置深度及采用的方法；
1、桥梁总跨径—根据水文资料、河床冲刷、基础形 式、、航道安排、造价综合考虑；
2、分孔原则是上、下部结构的总造价最经济；综合 考虑跨径、孔数、结构体系、战备等因素的影响； 三跨连续梁1：0.8,五跨连续梁1:0.9:0.65; 3、桥面标高的确定—先满足通航要求（通航净空）， 有航务部门决定，有设计洪水位决定；支座底面高 出设计洪水为25厘米，拱顶底面高出1米；跨线桥 具体分析；桥上纵坡不大于4%，城市不大于3%； 引桥纵坡不大于5%，变化处均需设竖曲线；
• 桥梁横断面设计
– . 决定于桥面宽度、结构类型、横截面布置； – . 行车道（7、9）+人行道（1+NX0.5）+自行车 道（n*1） – . 人行道、安全带应高出路面至少20~25cm,一般 大于30厘米 – .桥面横坡1.5%~3%,利于排水； – . 栏杆、护栏、灯柱位置、过桥管线等 桥梁平面布置 – . 桥梁线形尽可能与河流 、桥下路线垂直，避免斜 交； – . 受到限制斜交时，斜交角通常不大于15度，通航 河流上不大于5度；斜交角较大时应作专门结构分 析计算； – . 线形与桥头引道衔接平顺，符合规范规定；
•
• •
• 桥梁总体规划原则、基本设计资料 – 设计资料调查 – 选择合理的桥位—国家、地方社会经济发展 规划决定 • 1、桥梁的使用任务—交通量、荷载等级、战备
ቤተ መጻሕፍቲ ባይዱ
情况 • 2、勘探桥位附近的地形—地形图； • 3、工程地质剖面图—地质分层、力学性能、地 质构造；是设计、施工必备资料与依据； • 4、水文情况；河床断面、通航水位、历史洪水 资料、通航净空、冲刷、淤积情况、河床变迁等； • 5、气象资料，年平均温差、年最高温差、桥位 处设计风速、台风、雨量 情况； • 6、施工单位技术水平，施工设备； • 7、施工建筑材料
– 设计的基本要求
按安全、适用、经济、美观的原则总体规划和设计，并综合考虑其他因素； 1、使用上要求—安全畅通，使用年限、耐久性、保养； 2、经济合理—总造价、材料最少，综合考虑养护、维修、施工期等； 3、结构构造要求—桥梁结构在制造、运输、安装、使用过程具有足够的刚 度、强度、稳定性、耐久性； 4、施工工艺—施工设备、安全、技术； 5、美观—桥梁美学，与周围环境协调，尤其城市桥梁，挺拔、宏伟等。 …
第二章 桥梁总体设计
• 2-1桥梁总体规划原则及其基本设计资料 • 2-2 桥梁纵,横断面设计和平面布置
…
2-1、桥梁总体规划原则及其基本设计资料
• 桥梁总体规划原则、基本设计资料
• 设计的基本要求 • 设计资料调查 • 设计程序
– 桥梁纵、横断面设计、平面布置 – 桥梁方案比选
• 拟定桥梁方案 • 编制方案 • 技术经济、最优方案推荐 • • • •
• 桥梁总体规划原则、基本设计资料
– 设计过程 1、工程可行性研究（工可）—前期规划、关键技术研究、 从经济、技术、社会发展论证可行性； 2、初步设计—从不同设计方案中选出推荐方案及最优方 案；主要解决总体规划问题，包括桥位选定、桥型、分 孔、纵横断面布置、结构的主要尺寸、工程额概算、主 要材料用量；初步设计的概算是控制建设项目投资及编 制施工预算的依据； 3、施工图—对初步设计核定的修建原则、技术方案、技 术决定、总投资额进一步细化、具体化的技术文件；必 须对桥梁各构件进行详实的分析计算、绘制施工图、编 制施工方法、施工材料明细表及预算； 4、我国具体情况
