水准仪的主要部件
水准仪的基本结构
水准仪主要有三部分组成,一起来看看吧：望远镜、水准器、基座。
望远镜的作用主要是瞄准目标，其次是测量距离。
主要有物镜、调焦透镜、十字丝分划板和目镜构成。
水准器是用来指示水准仪的视准轴是否水平或竖是否铅垂的一种装置。
依形状分为管状水准器和圆水准器。
基座的作用是支撑仪器上部，并通过中心螺旋与三脚架连接。
基座主要由轴座、脚螺旋三角压板和底板构成。
拓展资料：操作要点：在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。
水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是水平。
将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。
计算公式：两点高差=后视－前视。
校正方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。
计算如果a－b≠a’－b ’时，将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。
重复以上做法，直到相等为止。
保养与维修：1．水准仪是精密的光学仪器，正确合理使用和保管对仪器精度和寿命有很大的作用2．避免阳光直晒，不许可证随便拆卸仪器3．仪器有故障，由熟悉仪器结构者或修理部修理4．每个微调都应轻轻转动，不要用力过大。
镜片、光学片不准用手触片5．每次使用完后，应对仪器擦干净，保持干燥。
水准仪怎么测距离？(1)安置仪器，熟悉水准仪基本构造、各部件名称和作用1)选择坚固、平坦、空阔的地方打开三角架，使三角架的三条腿近似等距，架设高度应该适中，架头应该大致水平，架腿制动螺旋应该固紧；2)打开仪器箱，双手取出水准仪，将仪器小心地安置到三角架顶面上，用一只手握住仪器，另一只手松开三脚架中心连接螺旋，将仪器固定在三脚架上；3)对照教材，观察仪器的各个部件的构造，熟悉各螺旋的名称和作用，试着旋拧各个螺旋以了解其功能。
水准仪部件及功能
一、水准仪部件及功能1.准星和照门：用于粗略瞄准水准尺2.目镜对光螺旋：调整人视线与目镜之间的焦距，即调整目镜十字丝，使十字丝清晰、不晃动，以减少观测误差。
3.物镜对光螺旋：调整目标的清晰度并消除视差。
4.制动螺旋：用于控制仪器在水平方向上能否转动5.微动螺旋：拧紧制动螺旋后，转动微动螺旋可使仪器在水平方向上作微小转动。
6.微倾螺旋：精确调整水准仪，使视线水平7.脚螺旋：可粗略整平仪器8.圆水准器：通过脚螺旋粗略整平仪器时，用来大致衡量视线是否水平、竖轴是否铅垂9.管水准器：精确整平仪器时，精确衡量视线是否水平、竖轴是否铅垂10.尺垫：使水准尺矗立在非水准点上时，有一个稳固的立尺点，防止水准尺下沉或水准尺转动时改变其高程11.水准尺：用于检查读数和提高精度二、思考题1、水准仪有哪些主要的螺旋？有哪几条主要的轴线？主要螺旋：制动螺旋、微动螺旋、微倾螺旋、调焦螺旋、目镜对光螺旋；主要轴线：圆水准器轴、水准管轴、视准轴、仪器竖轴。
2、水准测量原理是什么？什么是高差？什么是高程？原理：利用水准仪提供的水平视线对竖立在两点之间的水准尺进行观测，并通过其中一个点的高程推算另一个点的高程。
高程：指的是某点沿铅垂线方向到绝对基面的距离，称绝对高程。
简称高程。
某点沿铅垂线方向到某假定水准基面的距离，称假定高程。
我国采用青岛水准原点和根据由青岛验潮站1952年到1979年的验潮数据确定的黄海平均海水面所定义的绝对高程基准。
高差：两点间高程之差。
3、如何安置水准仪？如何读数？a)安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
b)粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。
具体方法用仪器练习。
在整平过程中，气泡移动的方向与大姆指运动的方向一致。
c)瞄准瞄准是用望远镜准确地瞄准目标。
视准轴与水准管轴的不平行误差：
视准轴与水准管轴的不平行误差：（最新版）目录一、引言二、视准轴与水准管轴不平行的原因三、视准轴与水准管轴不平行的影响四、消除视准轴与水准管轴不平行误差的方法五、结论正文一、引言水准测量是工程测量中的基本环节，其中水准仪是水准测量的重要工具。
水准仪的主要部件包括水准管、视准轴和支架。
在使用水准仪进行测量时，需要确保水准管轴与视准轴平行，否则会产生误差。
本文将探讨视准轴与水准管轴不平行的原因、影响以及消除误差的方法。
二、视准轴与水准管轴不平行的原因视准轴与水准管轴不平行的主要原因有以下几点：1.仪器制造过程中存在的缺陷，导致水准管轴与视准轴不在同一直线上。
2.在运输和储存过程中，水准仪受到外力作用，使得水准管轴与视准轴发生偏移。
3.在使用过程中，水准仪支架不稳定，导致视准轴与水准管轴不平行。
三、视准轴与水准管轴不平行的影响视准轴与水准管轴不平行会产生 i 角误差，该误差会影响水准测量的准确性。
当 i 角误差较大时，会导致测量结果偏离真实值，严重影响工程质量。
四、消除视准轴与水准管轴不平行误差的方法为了消除视准轴与水准管轴不平行误差，可以采取以下方法：1.校正水准仪：通过调整水准仪的部件，使得水准管轴与视准轴平行。
校正水准仪需要具备一定的专业知识和技能，建议由专业人员进行。
2.精确瞄准、读数：在使用水准仪进行测量时，通过精确瞄准目标点和仔细读数，可以减小视准轴与水准管轴不平行误差的影响。
3.变动仪器高度：通过调整水准仪的高度，使得水准管轴与视准轴平行。
此方法适用于较小的误差情况。
4.用前后视距相等的方法：在测量过程中，保持前后视距相等，可以消除视准轴与水准管轴不平行误差。
五、结论视准轴与水准管轴不平行误差是水准测量中常见的误差，对测量结果的准确性产生影响。
水准仪测量原理及操作方法步骤
水准仪测量原理及操作方法步骤以水准仪测量原理及操作方法步骤为标题，写一篇文章。
水准仪是一种用于测量地面高程差的仪器，广泛应用于建筑、道路施工以及地形测量等领域。
本文将介绍水准仪的测量原理及操作方法步骤。
一、水准仪的测量原理水准仪的测量原理基于光学的水平线性质，利用水平线的反射和折射特性来进行测量。
水准仪的主要部件包括望远镜、测量杆、水平仪和基准面等。
测量过程中，通过调整水准仪的望远镜和水平仪，使其保持水平状态，然后观测测量杆上的刻度值，就可以得到地面的高程差。
二、水准仪的操作方法步骤1. 设置基准点：在进行水准测量之前，首先需要确定一个基准点，作为测量的参考点。
基准点的选择应该是稳定、平整且不易移动的地面。
2. 放置水准仪：将水准仪放置在基准点附近的平坦地面上，并调整其脚底螺丝，使其保持水平状态。
在调整水准仪的过程中，可以使用水平仪来辅助调整。
3. 校准水准仪：在放置水准仪后，需要进行校准操作，以确保测量的准确性。
校准操作包括调整望远镜的焦距、调整水平仪的准确度以及校正仪器的误差。
4. 观测测量杆：在进行测量之前，需要将测量杆放置在待测点上，并确保测量杆垂直于地面。
然后，通过望远镜观测测量杆上的刻度值，并记录下来。
5. 移动水准仪：当观测完一个测点后，需要将水准仪移动到下一个测点。
在移动水准仪时，需要小心操作，以保持仪器的稳定和水平状态。
6. 计算高程差：测量完所有的测点后，需要根据观测到的刻度值计算出各个测点之间的高程差。
计算方法可以根据实际情况选择合适的数学公式进行计算。
7. 分析结果：根据计算得到的高程差数据，可以进行进一步的分析和处理。
通过对高程差数据的分析，可以了解地面的高程变化情况，为后续的工程施工和规划提供参考。
总结：水准仪是一种常用的测量仪器，可以精确测量地面的高程差。
使用水准仪进行测量时，需要注意仪器的放置和校准，以及测量杆的垂直度。
通过观测测量杆上的刻度值，可以计算出各个测点之间的高程差。
水准仪的种类,水准仪的作用

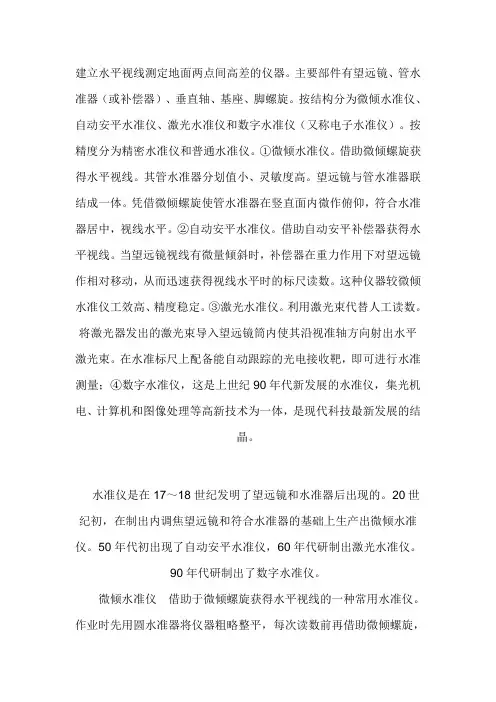

建立水平视线测定地面两点间高差的仪器。
主要部件有望远镜、管水准器（或补偿器）、垂直轴、基座、脚螺旋。
按结构分为微倾水准仪、自动安平水准仪、激光水准仪和数字水准仪（又称电子水准仪）。
按精度分为精密水准仪和普通水准仪。
①微倾水准仪。
借助微倾螺旋获得水平视线。
其管水准器分划值小、灵敏度高。
望远镜与管水准器联结成一体。
凭借微倾螺旋使管水准器在竖直面内微作俯仰，符合水准器居中，视线水平。
②自动安平水准仪。
借助自动安平补偿器获得水平视线。
当望远镜视线有微量倾斜时，补偿器在重力作用下对望远镜作相对移动，从而迅速获得视线水平时的标尺读数。
这种仪器较微倾水准仪工效高、精度稳定。
③激光水准仪。
利用激光束代替人工读数。
将激光器发出的激光束导入望远镜筒内使其沿视准轴方向射出水平激光束。
在水准标尺上配备能自动跟踪的光电接收靶，即可进行水准测量；④数字水准仪，这是上世纪90年代新发展的水准仪，集光机电、计算机和图像处理等高新技术为一体，是现代科技最新发展的结晶。
水准仪是在17～18世纪发明了望远镜和水准器后出现的。
20世纪初，在制出内调焦望远镜和符合水准器的基础上生产出微倾水准仪。
50年代初出现了自动安平水准仪，60年代研制出激光水准仪。
90年代研制出了数字水准仪。
微倾水准仪借助于微倾螺旋获得水平视线的一种常用水准仪。
作业时先用圆水准器将仪器粗略整平，每次读数前再借助微倾螺旋，使符合水准器在竖直面内俯仰，直到符合水准气泡精确居中，使视线水平。
微倾的精密水准仪同普通水准仪比较，前者管水准器的分划值小、灵敏度高，望远镜的放大倍率大，明亮度强，仪器结构坚固,特别是望远镜与管水准器之间的联接牢固,装有光学测微器，并配有精密水准标尺，以提高读数精度。
中国生产的微倾式精密水准仪,其望远镜放大倍率为40倍,管水准器分划值为10″/2毫米，光学测微器最小读数为0.05毫米，望远镜照准部分、管水准器和光学测微器都共同安装在防热罩内。
自动安平水准仪借助于自动安平补偿器获得水平视线的一种水准仪。
水准仪的主要部件

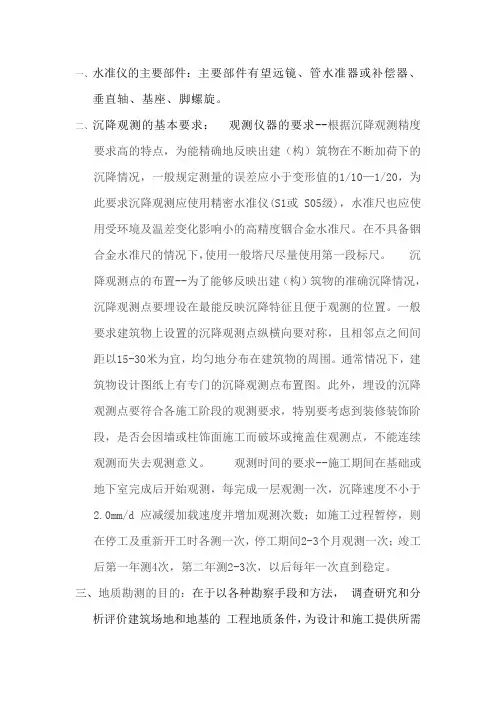

一、水准仪的主要部件：主要部件有望远镜、管水准器或补偿器、垂直轴、基座、脚螺旋。
二、沉降观测的基本要求：观测仪器的要求--根据沉降观测精度要求高的特点，为能精确地反映出建（构）筑物在不断加荷下的沉降情况，一般规定测量的误差应小于变形值的1/10—1/20，为此要求沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。
在不具备铟合金水准尺的情况下，使用一般塔尺尽量使用第一段标尺。
沉降观测点的布置--为了能够反映出建（构）筑物的准确沉降情况，沉降观测点要埋设在最能反映沉降特征且便于观测的位置。
一般要求建筑物上设置的沉降观测点纵横向要对称，且相邻点之间间距以15-30米为宜，均匀地分布在建筑物的周围。
通常情况下，建筑物设计图纸上有专门的沉降观测点布置图。
此外，埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段，是否会因墙或柱饰面施工而破坏或掩盖住观测点，不能连续观测而失去观测意义。
观测时间的要求--施工期间在基础或地下室完成后开始观测，每完成一层观测一次，沉降速度不小于2.0mm/d应减缓加载速度并增加观测次数；如施工过程暂停，则在停工及重新开工时各测一次，停工期间2-3个月观测一次；竣工后第一年测4次，第二年测2-3次，以后每年一次直到稳定。
三、地质勘测的目的：在于以各种勘察手段和方法，调查研究和分析评价建筑场地和地基的工程地质条件，为设计和施工提供所需的工程地质资料。
四、测量误差的来源，如何让避免：影响水准仪测量精度发因素：1.仪器误差，如i角（视准轴与水准轴不平行）误差，水准标尺每米真长误差、水准标尺零点不等差等。
2.外界因素引起的误差，如温度变化对i角的影响，大气垂直折光的影响、仪器及尺承沉降的影响所引起的误差等等。
3.观测误差，指人的因素引起的误差。
4.客观因素的误差，如日月引力产生的误差，重力产生的误差，温度变化产生的误差等等。
水准仪如何读数
水准仪如何读数水准仪是测量地面高度差的一种仪器，广泛应用于建筑、道路、桥梁等工程中。
但是对于初学者来说，如何正确地读取水准仪的数据是必不可少的知识。
本文将介绍水准仪的读数方法，供大家参考。
水准仪的部件水准仪由以下几个部件组成：1.望远镜：用于观测测杆及测量标志等物体。
2.小气泡管：用于检测仪器高低和调平。
3.发光器：将测高杆顶部照亮，以便观察。
4.测杆：用于测量高度。
水准仪的调整在开始读数之前，我们需要先调整水准仪，使其处于水平状态。
具体步骤如下：1.将水准仪平放在一个平稳的地面上。
2.调整小气泡管，让气泡处于中央位置。
3.使用调整螺丝或调整旋钮，调整望远镜，使其水平。
水准仪的读数调整好水准仪之后，我们就可以开始读数了。
具体步骤如下：1.将测杆竖立在待测点上，调整使其垂直，并用水平器检查其高度是否正确。
2.操作发光器，将光照射在测杆顶端。
3.通过望远镜观测测杆，根据测杆与水平线之间的交点位置来确定测量高度。
4.如果望远镜在水平线之上，读数应该是负数；如果望远镜在水平线之下，读数应该是正数。
借助于以下示意图，我们可以更直观地了解水准仪的读数方法：高度↑3----------2-- 望远镜1-- | |0-- | |---------测杆顶部点水平在示意图中，测杆顶部点的高度为3，望远镜与水平线的交点位置为1，水平线与测杆顶部点的距离为2，因此读数应该是3-2=1。
注意事项在使用水准仪进行测量时，需要注意以下几点：1.在进行测量之前，需要对水准仪进行调整，确保其处于水平状态。
2.测杆需垂直放置，并使用水平器检查其高度是否正确。
3.需要保持望远镜与水平线垂直，并将测杆放置在视线范围内，以获得准确的读数。
4.在不同的情况下，需要选择不同的测杆进行测量，以获取更精确的高度测量值。
5.在测量过程中，需要防止水准仪移动或受到外界影响，以免影响测量结果的准确性。
结论通过本文介绍，我们了解了水准仪的读数方法以及注意事项。
水准仪测微器原理
水准仪测微器原理
水准仪测微器，也称为电子水准仪的读数装置，是一种用于精确测量角度的光学仪器。
它通常与水准仪一起使用，以确定地面或其他表面的水平度。
其工作原理基于精密的光学系统和电子传感技术，下面详细介绍其工作原理：
1. 光学系统：水准仪的主要部分包括望远镜和水平圆。
望远镜用于观察目标，而水平圆则包含刻度盘和指针，用于读取角度。
2. 微动鼓轮：微动鼓轮是一个小型的可旋转鼓形部件，它与水平圆相连。
用户通过旋转鼓轮来微调望远镜的瞄准位置，从而实现精确对准目标。
3. 读数装置：当望远镜对准目标后，微动鼓轮上的刻度线与水平圆上的刻度线对齐。
此时，通过观察这些对齐的刻度线，用户能够读取当前的角度值。
4. 电子传感器：在现代电子水准仪中，微动鼓轮通常与电子传感器相连。
传感器会检测刻度线的对齐情况，并将这个信息转换成电信号。
5. 数字显示：电信号随后被送至数字显示屏，将读取的角度值以数字形式显示出来。
这样，用户可以更方便、更快速地读取角度值，同时提高了读数的精确度。
6. 数据记录与传输：许多电子水准仪还具备数据记录功能，可以将测量的数据存储在内存中，或者通过无线方式传输到计算机或移动设备上进行进一步的分析和处理。
总的来说，水准仪测微器通过精密的光学系统和先进的电子技术，实现了角度的快速、准确测量。
这种组合不仅提高了工作效率，还大大减少了人为读数误差，为工程测量提供了可靠的技术支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、水准仪的主要部件：主要部件有望远镜、管水准器或补偿器、
垂直轴、基座、脚螺旋。
二、沉降观测的基本要求：观测仪器的要求--根据沉降观测精度
要求高的特点，为能精确地反映出建（构）筑物在不断加荷下的沉降情况，一般规定测量的误差应小于变形值的1/10—1/20，为此要求沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。
在不具备铟合金水准尺的情况下，使用一般塔尺尽量使用第一段标尺。
沉降观测点的布置--为了能够反映出建（构）筑物的准确沉降情况，沉降观测点要埋设在最能反映沉降特征且便于观测的位置。
一般要求建筑物上设置的沉降观测点纵横向要对称，且相邻点之间间距以15-30米为宜，均匀地分布在建筑物的周围。
通常情况下，建筑物设计图纸上有专门的沉降观测点布置图。
此外，埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段，是否会因墙或柱饰面施工而破坏或掩盖住观测点，不能连续观测而失去观测意义。
观测时间的要求--施工期间在基础或地下室完成后开始观测，每完成一层观测一次，沉降速度不小于
2.0mm/d应减缓加载速度并增加观测次数；如施工过程暂停，则
在停工及重新开工时各测一次，停工期间2-3个月观测一次；竣工后第一年测4次，第二年测2-3次，以后每年一次直到稳定。
三、地质勘测的目的：在于以各种勘察手段和方法，调查研究和分
析评价建筑场地和地基的工程地质条件，为设计和施工提供所需
的工程地质资料。
四、测量误差的来源，如何让避免：影响水准仪测量精度发因素：1.
仪器误差，如i角（视准轴与水准轴不平行）误差，水准标尺每米真长误差、水准标尺零点不等差等。
2.外界因素引起的误差，如温度变化对i角的影响，大气垂直折光的影响、仪器及尺承沉降的影响所引起的误差等等。
3.观测误差，指人的因素引起的误差。
4.客观因素的误差，如日月引力产生的误差，重力产生的误差，温度变化产生的误差等等。
为减弱这些误差的影响，作业中应注意：1.严格控制观测时间，选择最佳观测条件。
2.作业前把仪器放在阴凉处半小时，设站时用测伞遮阳；每测段设为偶数站，每测站前后视距尽量相等，视线离地面足够高度，坡度较大的地段应适当缩短视线。
往返测应沿同一条路线进行，并使用同一仪器和尺承。
对于客观因素产生的误差只能通过改正数的办法予以减弱。
五、工程测量技术资料及测量流程技术资料：1、工程定位测量记
录2、基槽平面及标高实测记录。
3、楼层平面放线及标高实测记录。
4、楼层平面标高抄测记录。
5、建筑物垂直度、标高测量记录。
6、招标单位或监理要求提供的其他资料。
流程：1、建筑建筑物定位，根据甲方提供的建筑规划定位图及起始依据，在施工现场形成至少4个定位桩。
2、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核，最后放出所有建筑物轴线的
定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“全站仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
3、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...
直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
六、地质勘测需要的资料及流程：需业主提供的资料有：总平面图、
地形图、测量控制点、设计技术要求与基础资料流程：对需勘测工程进行招标，评定投标单位，催促勘测单位进场，为勘测单位停工所需资料，审查勘测单位编制的勘测方案，对需勘测场地进行物探、化探、地质填图、水文地质填图、工程地质填图、环境地质填图、槽探等，催促勘测单位尽快提交勘测报告（经相关部门审批合格），将勘测报告下发至设计单位。
竣工验收资料：1、工程开工报告；竣工报告；图纸会审和设计脚底
记录；设计变更通知汇总表；设计变更通知；技术变更核定（洽商）汇总表；技术变更（洽商）记录；施工组织设计审批文件；施工组织设计；施工方案审批文件；施工方案；施工现场质量管理检查记录；单位（子单位）工程施工质量竣工检查报告；单位工程竣工验收记录；单位工程质量控制资料核查记录；单位工程安全和功能检验资料核查及主要功能抽检记录；单位工程观感质量检查记录；分部（子分部）工程质量验收记录；强制性条文；主要验收会议纪要；水泥出厂质量证明和取样实验报告单汇总表；水泥出厂质量证明和取样实验报告单；钢筋出厂质量证明和取样实验报告单汇总表；钢筋出厂质量证明和取样实验报告单；砖出厂证明和进场复检报告汇总表；砖出厂证明和进场复检报告；砂进场复检汇总表；砂进厂复检报告；（防水）其他材料合格证明和进场复检报告汇总表；（防水）其他材料合格证明和进场复检报告；钢筋连接取样试验报告汇总表；钢筋连接取样实验报告；预拌砼出厂质量证明汇总表；预拌混凝土出厂质量合格证及证明书；混凝土抗压强度实验报告单汇总表；混凝土强度质量评定表；混凝土配合比报告；混凝土抗渗性能试验报告；混凝土抗压强度检测报告；砌体砂浆试块试验报告记录汇总表；砌体砂浆强度评定表；砂浆配合比试验报告；砂浆强度实验报告；外墙饰面砖粘结强度检测报告；结构实体钢筋保护层厚度检测报告；现浇混凝土楼板厚度检测报告；钢筋植筋抗拔试验报告；回弹法检测混凝土抗压强度报告；回弹法检测砂浆抗压强度报告；（基础）分部分项施工技术交底记录；工程定位（放线）测量记录；基础坑槽施工检查记录；钢筋及预埋件隐
蔽检查记录；钢筋连接接头检查记录；混凝土浇筑许可证；混凝体施工检查记录；（主体）分部分项施工技术交底记录；轴线检查记录；标高检查记录；垂直度检查记录；砌体配筋隐蔽检查记录；钢筋及预埋件隐蔽检查记录；建筑物沉降观测记录；（装饰装修）分部分项施工技术交底记录；（楼地面）施工记录（通用表）；（楼地面）工程隐蔽检查记录（通用表）；防水工程试水记录；防水工程施工检查记录；门窗工程施工检查记录；抹灰工程隐蔽检查记录；（抹灰）工程隐蔽检查记录；饰面砖（板）施工检查记录；栏杆、护栏施工检查记录；（屋面）分部分项施工技术交底记录；（屋面）施工记录（通用表）；（屋面）工程隐蔽检查记录（用用表）；屋面隐蔽检查记录；（屋面）防水工程施工检查记录；（屋面）防水工程试水记录；（给排水系统）分部分项施工技术交底记录；（给排水系统）压力试验记录；（给排水）工程隐蔽检查记录（通用）；（给排水系统）通水试验记录；排水管道通球检查记录；室内排水系统检测报告；建筑竣工图；结构竣工图；给排水竣工图；电气竣工图；
七、。
