氧化锆氧含量分析仪报价
安徽天康（集团） ZrO2-II型氧化锆氧气含量分析仪 说明书
使 用 说 明 书
安徽天康（集团）股份有限公司
ZrO2-Ⅱ 型氧化锆氧量分析仪使用说明书
概
述
ZrO2-Ⅱ型直插式氧化锆氧量自动分析仪是在总结国内外多年研究和应用经验后，研制 成功的新型氧量分析仪，适用于分析各种工业锅炉、窑炉及加热炉中烟气的含氧量。它的主 要特点是氧探头的结构设计及铂电极的化学配方、制作工艺充分考虑了被测炉气组分极端复 杂这一特点，可保证氧探头在水平直插条件下应用时具有足够长的寿命。而其信号转换部分 以单片微处理器为核心，通过软件实现仪表大部分功能，硬件配置重点强化仪表的抗干扰措 施。
锆头 电偶 电炉 + －+ －
图 6 信号转换器与氧探头接线图 5.3.2 接线时应注意下列要求: 5.3.2.1 加热线与信号线应分开穿管； 5.3.2.2 锆管的氧势、热电偶温度补偿信号线都是具有极性的信号线，安装时应注意极性的
5
Anhui Tiankang (Group) Shares Co., Ltd.
Anhui Tiankang (Group) Shares Co., Ltd.
4
ZrO2-Ⅱ 型氧化锆氧量分析仪使用说明书
Φ76 的孔，将短节以水平方式焊接到设备上，焊接时要保证焊接处不漏气。对带余热锅炉
流程，在选定取样点位置后，Φ76mm 设备短节应根据保温厚度适当加长穿过炉体保温砖，
与炉体钢壳焊牢，露出部分长度约 60mm。必须注意：应保证设备短节与炉体保温砖之间的
2.6 键盘设定：探头零电势校正, 报警上、下限设定，
2.7 自诊断内容及故障类别符号：
E—0 氧量上限
E—1 氧量下限
E—2 温度异常(高)
E—3 温度异常(低) E—4 升温异常(快) E—5 升温异常(停)
氧化锆氧量分析仪
ｎ
在火 力发 电厂 中， 有 效 而及 时 地控 制 燃 料 的完 全
燃烧 ， 提 高锅 炉 的燃 烧效 率 ， 减 少锅 炉排泄 烟气所 造成
的空气污 染 已成 为亟待解 决 的问题 。分析燃 烧 系统成 分， 对 于 保证 热力 生产 过 程 的 安全 性 和 经济 性 有 着重 要 的意义 。本 文将 对氧 化锆 氧含量 分析仪 的测 量过程 做一 简单 介 绍 。
电势 ， 该 电 势直接 反 映出被 测气体 中的氧含量 值 ， 从 而 可 以判 断 出燃料 是 否得 到 充分 利 用 ， 被 测 气 体是 否 对
大气造 成污 染 。 氧传 感 器 的关 键 部 件 是 氧化 锆 ， 氧 化 锆材 料 是 一 种 氧化锆 固体 电解 质 （ 它是 在纯 氧化锆 中掺入 杂质 ， 在 高 温下烧 结 成 的稳 定 氧化 锆 ） 。氧化 锆 固体 电解 质 材 料 的内外 两侧用 烧 结 的方 法 涂 有 多孔 铂 电极 ， 在 一 定 高温下 ， 当氧化 锆的 锆管两 边气 体氧 含量不 同时 ， 氧化
Ｏ２ ＋ ４ ｅ 一一 ２ Ｏ卜 ， ２ ０ 一— ＋ Ｏ２ ＋ ４ ｅ 一。
器 的 主要作 用是 过滤 烟气 中的灰尘 ， 防止 污染 电极 ； 加
热器 由加热 丝 、 炉管 、 保 护 套 管 等组 成 ； 热 电偶 用 来 检
测 电极 元件 部分 的 温度 ， 与加 热 器 温 控 电路 配 合 实 现
１ 氧化 锆 氧含量 分析 仪工 作原理
鲁。
其中： Ｒ 为气 体常数 ； Ｆ为法拉 第常 数 ； Ｔ为绝 对 温度 ， Ｋ； Ｐ 。 为 参 比气 体 的氧 含 量 （ 空 气 中氧 的 体积 分 数 为
TCZ-1氧化锆氧量分析仪说明书(全)
1 概述TCZ-1型氧化锆烟气氧分析仪，是我厂设计人员汲取国外同类产品之精华，集近二十年现场实践之经验，精心设计的新一代标志性氧化锆氧分析仪。
仪器在使用方便性、可靠性、稳定性等方面将给您全新的感受。
为国产分析仪表树立了良好的新形象。
2 用途及适用范围使用TCZ-1系列氧化锆氧分析仪对烟气中残氧含量进行测量，从而将各种燃烧设备的燃烧状态控制在最佳状态，能有效地节约各种燃料(如：原煤、石油、天燃气、煤气等)，控制设备平稳、经济运行，延长设备使用寿命；同时还可降低排烟“黑度”减少排烟粉尘和 SO x等有害气体。
达到既节能降耗，又减少了有害物质的排放，起到保护环境等多种成效。
TCZ-1系列氧化锆烟气氧分析仪，可广泛用于石油开采、石油化工、管道输油、金属冶炼、火力发电、陶瓷、水泥等各个行业以及城市集中供暖等各种锅炉、窑炉设备中。
3 特点TCZ-1系列氧化锆烟气氧分析仪由转换器（电路部分）和检测器（俗称探头）两大部分组成。
其外形见图3.1图3.1 TCZ-1系列氧化锆烟气氧分析仪转换器其显著特点是：电路先进、新颖、结构合理，探头寿命长(保证一年,一般一年半到三年)， 更换锆管特别方便、参比气体,被测气体自动对流置换,无须外加吹气、抽气等装置；直插式探头反应速度快、滞后小，特殊的防尘方式使防尘效果更好。
检测器外型如图3.1.1图3.1.1 TCZ-1系列氧化锆检测器外形图转换器有两组显示器，分别显示百分氧量和探头内部控温温度，具有热电偶开路保护，热电偶冷端补偿元件错接、漏接保护以及超温保护等完善的保护手段。
氧量测量电路与控温电路相互独立，互不干扰。
4-20mA标准输出与主测量电路光电隔离，可直接远传进入各种控制设备和DCS系统，而绝无“共地”烦恼。
转换器的安装形式有现场型和盘装型。
现场型备有管式安装、壁式安装、盘式安装的全套配件，安装十分方便。
盘装型转换器又有竖式、卧式、方型三种，适应各种用户的不同要求。
检测器有标准型、加长型、负压高温型和正压高温型。
氧化锆氧量分析仪工作原理
氧化锆氧量分析仪工作原理氧化锆氧量分析仪是一种常用于燃气分析的仪器，在燃煤、燃油、天然气等燃料的燃烧过程中，能够快速、准确地测量燃气中氧气的含量。
为了更好地理解氧化锆氧量分析仪的工作原理，需要从以下方面进行介绍。
仪器结构氧化锆氧量分析仪由控制系统、测量系统和信号输出系统三部分组成。
控制系统是仪器的核心部件，包括主控板、电源、输入输出接口等组成部分。
测量系统中主要包含传感器组、放大器、滤波器等。
信号输出系统则是实现了信号的放大和转换，将测量得到的数据通过标准信号输出，用于控制、存储和处理。
工作原理氧化锆氧量分析仪的工作原理基于的是氧气传感器的特性。
氧气传感器采用了固态氧离子传导技术，即将氧气分子在温度较高的条件下通过一种氧化物离子导体（通常为氧化铈或氧化锆等）传导到电极上，生成电势差。
当氧气浓度发生变化时，电势差也会发生变化，从而实现对氧气浓度的测量。
在具体的工作中，氧气传感器通过传感器组来埋入到燃气管道中，接受燃气中的氧气分子发生反应。
在这个过程中，由于氧气分子的存在，导致氧化物离子和电极上的氧化还原对发生反应，产生一定的电信号。
经过传感器做量化处理后，可以得到一个与氧气浓度成正比的电信号，根据这个电信号就可以获得燃气中氧气的含量。
值得注意的是，由于氧化锆氧量分析仪采用了固态氧离子传导技术，因此需要保证传感器工作温度满足要求。
具体来说，氧化锆氧量分析仪的工作温度通常为600-900°C，因此需要使用加热元件，使其处于这个温度范围内，才能正常工作。
优缺点分析氧化锆氧量分析仪具有以下优点：1.准确度高：氧化锆氧量分析仪能够快速、准确地测量燃气中氧气的含量，其测量误差通常在±1%左右。
2.反应速度快：氧化锆氧量分析仪具有很高的灵敏度和响应速度，能够及时反馈燃气中氧气含量的变化情况。
3.维护方便：氧化锆氧量分析仪的工作原理简单、结构清晰，拆卸、清洗和更换传感器等维护操作非常方便。
当然，它也存在一些缺点：1.价格昂贵：相比其他类型的氧气传感器，氧化锆氧量分析仪的价格较为高昂，使得它并不适用于所有的燃气分析应用场景。
N-8.4 氧化锆氧量分析仪
代入上式有： E 4.961105T ln 20.8 x
8.4氧化锆氧量分析仪
探头结构
1．标准气导管 2．氧化锆传感器 3．检测器壳体 4．加热电炉 5．热电偶 6．检测器法兰 7．参比气输入口 8．标准气输入口 9．接线盒
检测器中的加热炉是供加热用的。它在热偶配合下，可使传感器稳定工作在合 适的温度上。加热炉最大加热功率只有80W，炉体涂有耐高温保温绝缘材料， 设计合理，是保证该检测器使用寿命较长的措施之一。
8.4氧化锆氧量分析仪
工作原理(浓差电池原理)
氧化锆氧分析仪的核心是由氧化锆晶体 （内掺杂CaO）构成的一个浓差电池， 在高温下（600℃以上）对氧离子表现 导电性，若将其加热到600℃以上，并 使其两侧接触不同氧分压（浓度）时， 在氧分压较高的一侧（比如空气）电极 上（阳极），氧分子获得电子成为氧离 子，氧离子进入氧化锆固体的氧离子空 穴中，从而使该电极带正电，氧离子通 过氧化锆 的氧离子空穴迅速迁移到氧分
8.4氧化锆氧量分析仪
应用
压（浓度）低的一侧（阴）电极上，释 放电子还原为氧分子。使该电极带负电 。
E R·T ln Po 4F Px
ZrO2.CaO
铂电极
铂电极
-
被测气体
+ 参比气体
图8.4.1氧化锆浓差电池原理示 4F Px
式中：E—— 电势（mV） R—— 气体常数（=1.987卡／度·克分子） F—— 法拉弟常数（=23060卡／伏·克当量） T—— 热力学温度（K） Po——参比气体氧浓度百分数，如果是空气为20.60％02 Px——被测气体氧浓度百分数（％）
8.4氧化锆氧量分析仪
氧化锆氧分析仪是六十年代初逐渐发展起来的一种工 业自动化控制仪表。它广泛用于电力、冶金、石油、化工、 轻纺、造纸等工业领域的各种燃烧控制，收到节约能源、 减少污染的目的，引起各界的广泛重视。

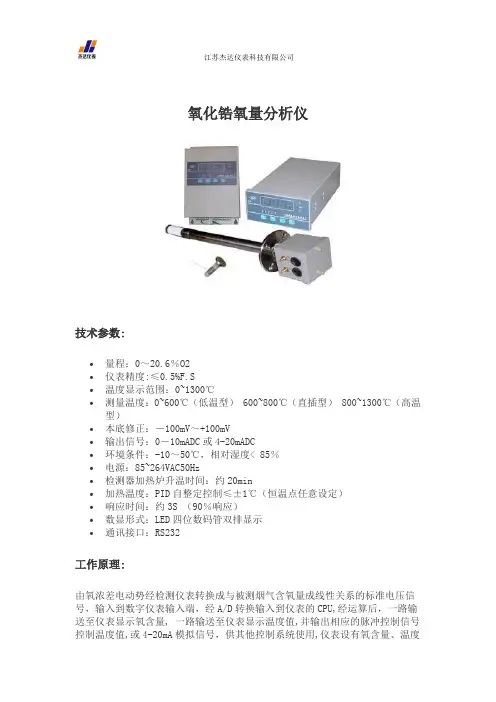

氧化锆氧量分析仪的工作原理及技术参数
氧化锆氧量分析仪技术参数:∙量程：0～20.6％O2∙仪表精度:≤0.5%F.S∙温度显示范围：0~1300℃∙测量温度：0~600℃（低温型）600~800℃（直插型）800~1300℃（高温型）∙本底修正：－100mV～+100mV∙输出信号：0－10mADC或4-20mADC∙环境条件：-10～50℃，相对湿度< 85％∙电源：85~264VAC50Hz∙检测器加热炉升温时间：约20min∙加热温度：PID自整定控制≤±1℃（恒温点任意设定）∙响应时间：约3S （90％响应）∙数显形式：LED四位数码管双排显示∙通讯接口：RS232工作原理:由氧浓差电动势经检测仪表转换成与被测烟气含氧量成线性关系的标准电压信号，输入到数字仪表输入端，经A/D转换输入到仪表的CPU,经运算后，一路输送至仪表显示氧含量, 一路输送至仪表显示温度值,并输出相应的脉冲控制信号控制温度值,或4-20mA模拟信号，供其他控制系统使用,仪表设有氧含量、温度报警指示，并附有外接报警继电器。
仪表采用可靠的开关电源，冷端补偿采用三线制Pt100，低漂移运放，高分辩率A/D转换，LED高亮度、双排数字显示，PID温度自整定控制，带有4-20Ma，或RS232/485通讯接口规格与外型:外型外型尺寸mm 开孔尺寸mm（高×宽）横式（H）160×80×110152+1×76+1 竖式（S）80×160×11076+1×152+1 壁挂式（G）220×170×75（高×宽×厚）扩展阅读更多相关产品及介绍/product/xyyb。
中国原子能科学研究院氧化锆氧量分析仪说明书
目录1 概述 (1)2 仪器测量原理 (2)3 仪器主要技术参数 (3)4 仪器简介 (4)4.1 仪器组成 (4)4.2 各部分简介 (4)4.2.1 探头简介 (4)4.2.2 变送器简介 (5)4.2.2.1 基本结构 (5)4.2.2.2 基本操作 (6)4.2.2.3 基本设置 (7)5 仪器检验 (7)6 仪器安装 (9)6.1 安装前的准备 (9)6.1.1 探头安装位置的选择 (9)6.1.2 炉体法兰的焊接 (10)6.1.3 现场布线 (11)6.2 安装 (12)6.2.1 变送器的安装 (12)6.2.2 探头的安装 (12)6.3 现场连线 (13)7 仪器校准 (13)7.1 校准前的准备 (13)7.2 校准方法 (14)8 仪器日常维护与常见故障排除 (15)8.1 仪器日常维护 (15)8.2 常见故障的分析与排除 (16)1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。
其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。
燃料燃烧效率与空气过剩系数密切相关。
在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。
因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。
中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。
MF420-O氧化锆氧量分析仪锅炉业必备款
MF420-O氧化锆氧量分析仪锅炉业必备款MF420-O氧化锆氧量分析仪锅炉业必备款氧化锆氧量分析仪主要用于测量燃烧过程中烟气的含氧浓度，同样也适用于非燃烧气体氧浓度测量。
氧传感器的关键部件是氧化锆，在氧化锆元件的内外两侧涂上多孔性铂电极制成氧浓度差电池。
它位于传感器的顶端。
为了使电池保持额定的工作温度，在传感器中设置了加热器。
用氧分析仪内的温度控制器控制氧化锆温度恒定。
氧化锆氧量分析仪的构成是由氧传感器(又称氧探头、氧检测器)、氧分析仪（又称变送器、变送单元、转换器、分析仪）以及它们之间的连接电缆等组成。
氧化锆探头是利用氧化锆浓差电势来测定氧含量的传感器，其核心的氧化锆管安置在一微型电炉内，位于整个探头的顶端。
氧化锆管是由氧化锆材料掺以一定量的氧化钇或氧化钙经高温烧结后形成的稳定的氧化锆陶瓷烧结体。
由于它的立方晶格中含有氧离子空穴，因此在高温下它是良好的氧离子导体。
因其这一特性，在一定高温下，当锆管两边的氧含量不同时，它便是一个典型的氧浓差电池，在此电池中，空气是参比气，它与烟气分别位于内外电极。
在一定的高温条件下(一般)600℃)，一定的烟气氧含量便会有一对应的电势输出，在理想状态下，其电势值在高温区域内对应氧含量。
在理想状态下，当被测烟气与参比气浓度一样时，其输出电势E值为 0 mV, 但在实际应用中，锆管实际条件和现场情况均不是理想状态。
故事实上的锆管是偏离此值的。
实际上，一定氧含量锆管输出的电势为理论值和本底电势的和，我们称为无浓差条件下锆管输出的电势值为本底电势或称为零位电势，此值的大小又在不同温度下呈不同的值，并且随锆管使用期延长而变化。
因此，如不对此情况处理，会严重影响整套测氧仪的准确和探头寿命。
鉴于此，MF420-O-HT系列氧分析仪采取了双参数校正法，对探头本底电势作特殊处理，弥补了锆管的离散性缺陷，延长了探头的使用寿命。
氧化锆氧量分析仪的构成是由氧传感器(又称氧探头、氧检测器)、氧分析仪(又称变送器、变送单元、转换器、分析仪)以及防尘装置、热电偶、加热器、标准气体导管、接线盒以及外壳壳体等组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧化锆氧含量分析仪全不锈钢结构. 具有灵敏度高、响应速度快、稳定性好等特点。
它不仅可测量锅炉燃烧过程中残余氧量，而且还可用于热力学的研究，气体制造厂氧含量的连续监测、均热炉燃烧过程的控制、化工厂等生产过程中氧量的控制分析等。
氧化锆氧含量分析仪报价，安徽康斐尔电气有限公司告诉您！
随着人们环保和节能意识的逐渐提高，众多大中型企业如钢铁冶金、石油化工、火力发电厂等，已将提高燃烧效率、降低能源消耗、降低污染物排放、保护环境等作为提高产品质量和增强产品竞争能力的重要途径。
钢铁行业的轧钢加热炉、电力行业的锅炉等燃烧装置和热工设备，是各行业的能源消耗大户。
因此，如何测量和提高燃烧装置的燃烧效率、确定最佳燃烧点，是十分令人关心的。
安徽康斐尔电气有限公司
氧化锆氧量分析仪广泛应用于多种行业的燃烧监视与控制过程，并且帮助各行业领域取得了相当可观的节能效果。
应用领域包括能耗行业，如钢铁业、电子电力业、石油化工业、制陶业、造纸业、食品业、纺织品业，还包括各种燃烧设备，如焚烧炉、中小型锅炉等。
安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
主要产品：电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。
仪器仪表系列：压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。
公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。
安徽康斐尔电气有限公司
公司严格执行产品标准及行业标准，按照国内各工矿企业的使用环境条件和工艺要求，制定严格的工艺流程，使产品工艺精良。
公司自主研制、开发、生产的产品主要有六大系列，400多个品种。
被广泛应用于航天、军工、电力、水处理等行业，产品销往国内29个省市自治区，在许多重点工程中使用，获得用户高度评价。
安徽康斐尔电气有限公司。
