自动滴定仪的使用说明书
ZDJ-5自动滴定仪使用说明书
ZDJ－5型自动滴定仪使用说明书(电位滴定部分)敬告用户：●请在使用本仪器前，详细阅读本说明书。
●仪器超过一年必须送计量部门或有资格的单位复检，合格后方可使用。
●所有电极的保质期为一年，出厂一年后，不管是否使用过，其性能都会受到影响，应及时更换。
目录一、概述 (3)二、仪器主要技术性能 (3)三、仪器结构 (4)四、仪器使用 (9)1. 仪器安装和连接 (9)2. 仪器功能介绍 (13)3. 滴定模式介绍 (14)4. 开机 (14)5. 补液 (16)6．清洗 (16)7．滴定 (17)7.1 预滴定模式 (17)7.2 预设终点滴定模式 (21)7.3 模式滴定模式 (23)7.4 空白滴定模式 (24)7.5 手动滴定模式 (25)8．滴定数据的处理 (26)8.1 当前数据的处理 (26)8.1.1 贮存滴定数据 (27)8.1.2 生成模式 (28)8.1.3 样品浓度 (29)8.1.4 终点的设置或修改 (30)8.1.5 打印 (30)8.1.6 关于 (31)8.2 查阅和打印贮存数据 (32)9．模式 (32)10．仪器的系统参数设置 (34)10.1 设置搅拌速度 (35)10.2 设置系统时间 (35)10.3 设置打印机 (36)10.4 设置滴定管 (37)11．电极标定 (37)12．pH 测量 (39)13. 滴定管系数的标定 (40)五、仪器的维护与维修 (41)六、仪器的成套性 (41)七、附录 (41)一、概述ZDJ－5型自动滴定仪是一种分析精度高的实验室分析仪器，它主要用于高等院校、科研机构、石油化工、制药、药检、冶金等各行业的各种成分的化学分析。
仪器特点：·仪器采用模块化设计。
可由控制单元、容量滴定单元、pH/mV测量单元组成电位滴定仪；也可由控制单元、容量滴定单元、永停测量单元组成永停滴定仪；由控制单元、容量滴定单元、电导测量单元组成电导滴定仪；也可将容量滴定单元换成库仑滴定单元组成库仑滴定仪。
自动电位滴定仪设备操作规程

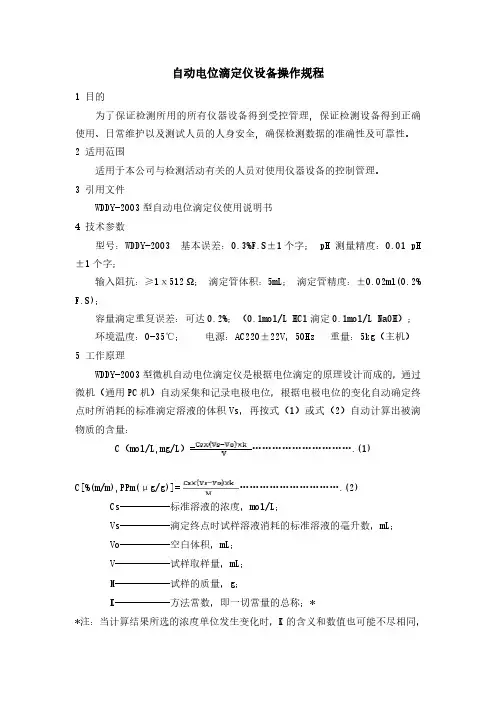

自动电位滴定仪设备操作规程1目的为了保证检测所用的所有仪器设备得到受控管理,保证检测设备得到正确使用、日常维护以及测试人员的人身安全,确保检测数据的准确性及可靠性。
2适用范围适用于本公司与检测活动有关的人员对使用仪器设备的控制管理。
3引用文件WDDY-2003型自动电位滴定仪使用说明书4技术参数型号：WDDY-2003基本误差：0.3%F.S±1个字；pH测量精度：0.01pH ±1个字；输入阻抗：≥1ⅹ512Ω；滴定管体积：5mL；滴定管精度：±0.02ml(0.2% F.S)；容量滴定重复误差：可达0.2%；（0.1mol/L HCl滴定0.1mol/L NaOH）；环境温度：0-35℃；电源：AC220±22V，50Hz重量：5kg（主机）5工作原理WDDY-2003型微机自动电位滴定仪是根据电位滴定的原理设计而成的，通过微机（通用PC机）自动采集和记录电极电位，根据电极电位的变化自动确定终点时所消耗的标准滴定溶液的体积Vs，再按式（1）或式（2）自动计算出被滴物质的含量：C（mol/L,mg/L）= (1)C[%(m/m),PPm(μg/g)]= (2)Cs----------标准溶液的浓度，mol/L；Vs----------滴定终点时试样溶液消耗的标准溶液的毫升数，mL；Vo----------空白体积，mL；V-----------试样取样量，mL；M-----------试样的质量，g；K-----------方法常数，即一切常量的总称；**注：当计算结果所选的浓度单位发生变化时，K的含义和数值也可能不尽相同，应正确输入！6操作步骤以0.1MHCL滴定0.1MNaOH为例6.1准备流程：6.1.1初次使用，将231玻璃pH电极在纯水中浸泡24小时以上（实际工作中只须浸泡1-2小时）。
6.1.2将302饱和甘汞电极内装满饱和KCL水溶液并将电极浸泡在纯水中约半小时左右。
ZD-2A型自动电位滴定仪使用说明书
ZD-2A型自动电位滴定仪使用说明书越磁电子科技一、概述ZD-2A自动电位滴定仪操作简便、外型美观、小巧、轻便，使用精度得到了明显的提高，仪器的指示由原来的表头指示改为0.8英寸数字显示，该仪器是化学实验室广泛使用的一种理想的容量分析仪器，它适用于环境分析、化工、学校、冶金、制药等各行各业的各种成分分析。
本仪器主要有以下几个特点：（一）由于仪器更趋于小型化，该仪器在实验室中可作为精密PH 计使用，其精度与PHS-3C完全一致，其功能，使用方法及技术指标都与PHS-3C一致。
（二）在作滴定容量分析时，预设好终点电位，开始滴定后输入电位值不论是正电位还是负电位，不论滴定后电位是变大还是变小，变正还是变负，仪器部均有精密自动极性反转电路，并自动跟踪终点电位，操作者不必再去拨动任何控制开关，这样即方便了使用，又提高了控制精度。
（三）在作PH测定时，面板采用电位器及波段开关控制和切换，在作滴定分析时，采用高可靠的触摸键控制，这样用户选择自动滴定和手工滴定都很方便。
二、主要技术指标（一）测量围：PH：0～14.00PHmv：0～±1999mv（二）测量精度：PH：±0.01mv：0.1%F·S（三）电位控制精度：±0.03PH或±3mv（四）输入阻抗：不小于1×1212Ω（五）容量分析重复性：不大于0.3%F·S（六）外型尺寸：280×200×130（七）重量：3.5Kg三、使用方法本仪器在使用时，分PH使用和滴定分析使用两部分，具体使用和操作方法如下：（一）作PH使用时：A、接通电源，仪器预热10分钟。
B、仪器在测量被测溶液前，先要标定，在连续使用时，每天标定一次即可，标定分一点标定法和二点标定法，常规测量时采用一点标定法，精确测量时要采用二点标定法。
C一点标定法：仪器电极插拔去Q9短路插头，接上复合电极，用蒸馏水冲洗电极，然后浸入缓冲溶液中，（如被测溶液为酸性，则缓冲溶液要用PH=4，反之则要用PH=9的缓冲溶液。
ZD-2滴定仪操作
ZD-2型自动电位滴定仪操作规程1. 连接滴定计与滴定装置仪器背面的“单元组合”配套插座，开启仪器背面的电源开关。
2. 将搅拌器选择开关置于1号（左边的滴定台）位置。
3. 安装电源、将合适的电极分别插入插座和接于接线柱上。
4. 进行pH滴定校正或mV滴定校正：“pH滴定”校正―――选择开关置于pH测量档，温度补偿器旋到被测缓冲液的实际温度位置上，于小烧杯中倒入标准缓冲溶液，放入搅拌子，浸入电极，使玻璃电极的玻璃泡稍高于甘汞电极的末端，放入搅拌子，开动搅拌器，旋转搅拌调节器使搅拌速度适当，以不使电极脱离液面为度。
揿下读数开关，旋转校正调节器使指针恰好指在校正温度下标准缓冲溶液的pH值处，再次揿下读数开关使其松开，指针退回至pH值为7处。
换另一种标准缓冲溶液进行校正。
“mV测定”校正―――将选择开关置于mV测量档，拧松电极插座的小螺丝，使电极插头与插座脱离接触，揿下读数开关，根据测量范围-700~0~+700mV或0~1400mV的不同要求，旋转校正调节器是指针在±700mV或0mV处。
仪器经校正后，应注意不得再旋转校正调节器，否则应重新校正。
5. 将选择开关置于“终点”处，旋转终点调节器使指针在终点pH值或电位值上，应注意次后不可再选准终点调节器，否则将导致分析结果不准确。
将选择开关置于“pH滴定”或“mV滴定”处。
6. 根据滴定的性质和电极的连接情况，将滴定开关置于“+”或“-”处。
或者是比较起始电位值与终点电位值的大小。
若前者小于后者，滴液开关指向“-”，反之，则指向“+”。
7. 将滴定剂装入滴定管，电磁阀的橡皮管上端与滴定管出口相连接，下端连接一毛细玻璃管作滴定管，其出口高度应比指示电极的敏感部分中心稍高一些，使溶液滴出时能顺着搅拌的方向，首先接触到指示电极，以提高测量精密度。
8. 将工作选择开关置于“手动”处，调节电磁阀的支头螺丝，使按下滴定开关时，有适当流速的滴定剂流出，以每分秒1~2滴为宜。
ZD-2使用说明书
ZD-2型自动电位滴定仪使用说明书上海精密科学仪器有限公司目录1概述┅┅┅┅┅┅┅┅┅┅┅┅(2) 2仪器的构成 (2)3仪器的使用 (6)4应用示例 (8)5注意事项 (8)6常见故障及排除方法 (8)7仪器的成套性 (9)附录1：缓冲溶液的pH值与温度关系对照表附录2：缓冲溶液的配制附录3：滴定终点的寻找1概述1.1用途ZD-2型自动电位滴定仪适用于多种电位滴定，广泛应用于科研、教学、化工、环保等许多领域。
1.2主要技术特点（1）供实验室应用电位滴定法进行容量分析；（2）pH值或电极电位的控制滴定；（3）用人工手动电位滴定法进行容量分析；（4）供实验室取样测定水溶液的pH值；（5）测量电极的电位值。
1.3主要技术性能（1）仪器级别：0.5级（2）测量范围：pH：(0～14.00)pHmV：(0～±1400)mV（3）分辨率：pH：0.01pHmV：1mV（4）电子单元基本误差：a)pH：±0.03pH±1个字；b)mV：±5mV。
（5）仪器pH测量基本误差：±0.06pH。
（6）电子单元输入电流：2×10-12A。
（7）电子单元输入阻抗：不小于3×1011Ω。
（8）容量分析重复性误差：0.2％。
（9）滴定控制灵敏度a)pH；±0.1pH；b)mV：±5mV。
（10）终点设定范围：(0～±1400)mV或(0~14.00)pH。
（11）电子单元稳定性：±0.01pH/3h。
（12）仪器正常工作条件a)环境温度：(5～40)℃；b)相对湿度：不大于85%；c)供电电源：交流电压(220±22)V，频率(50±0.5)Hz；d)周围空气中无腐蚀性的气体存在；e)周围无影响性能的振动存在；f)周围除地磁场外无其它影响性能的电磁场干扰。
2仪器的构成2.1仪器的前面板图1前面板仪器的前面板示意图见图1。
自动滴定仪操作指南

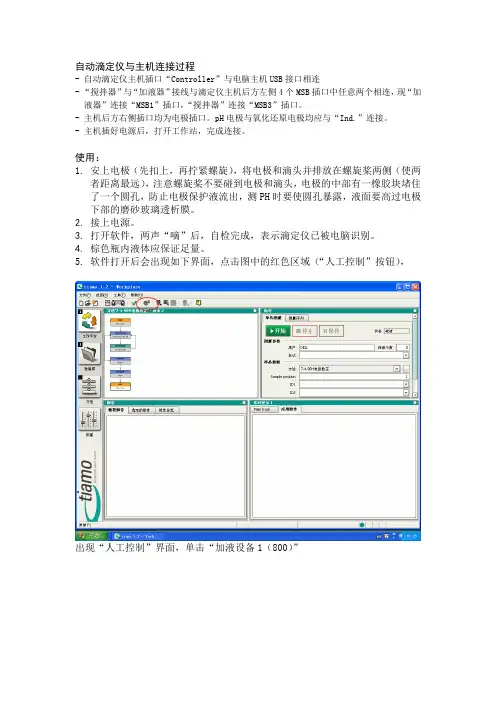

自动滴定仪与主机连接过程- 自动滴定仪主机插口“Controller”与电脑主机USB接口相连- “搅拌器”与“加液器”接线与滴定仪主机后方左侧4个MSB插口中任意两个相连，现“加液器”连接“MSB1”插口，“搅拌器”连接“MSB3”插口。
- 主机后方右侧插口均为电极插口。
pH电极与氧化还原电极均应与“Ind.”连接。
- 主机插好电源后，打开工作站，完成连接。
使用：1.安上电极（先扣上，再拧紧螺旋），将电极和滴头并排放在螺旋桨两侧（使两者距离最远），注意螺旋桨不要碰到电极和滴头，电极的中部有一橡胶块堵住了一个圆孔，防止电极保护液流出，测PH时要使圆孔暴露，液面要高过电极下部的磨砂玻璃透析膜。
2.接上电源。
3.打开软件，两声“嘀”后，自检完成，表示滴定仪已被电脑识别。
4.棕色瓶内液体应保证足量。
5.软件打开后会出现如下界面，点击图中的红色区域（“人工控制”按钮），出现“人工控制”界面，单击“加液设备1（800）”再在出现的新窗口点击“准备”按钮，点击“开始”点击“排空”，再点“开始”如此“准备”“开始”“排空“开始”“准备”“开始”“排空”“开始”进行两到三遍，达到润洗的目的，再点击“准备”“开始”吸满液体。
一、PH校正操作过程- 点击图标，打开方法界面。
- 点击菜单栏中“文件”选项，选择“新建”；或直接点击快捷菜单中，创建一个新方法。
- 弹出下列对话框后，按实际情况选择所需方法模板。
pH校正时，选择“校正”-“pH校正”- 选定后，界面上将显示主进程模板（Main track）- 双击打开”CAL LOOP pH”项，缓冲数目设定为“3”，缓冲液类型为“特殊”，缓冲液测定顺序可改变，一般设定为“7-4-9”-打开“CAL MEAS pH”项，“常规/硬件”栏中，打开“装置-设备名”下拉菜单，选择“809_1”。
“搅拌器”编号，以与主机相连的MSB端口号为准。
可打开“人工控制”，检查各部分连接的端口号。
DL15全自动滴定仪操作规程
DL15型全自动滴定仪操作规程
一、使用条件：
使用前请确认机器放置在平稳的台面上,有良好接地的电源插孔。
避免连续和过强的振动，远离磁场。
二、使用方法：
1.滴定样液前要检查滴定管与管头内是否有气泡，若有气泡要及时排净气泡。
2.将滴定管插入待检液中。
3.将电极的上端的橡皮帽摘下后，插入待检液中。
4.选择Setup键。
5.选择Run键。
6.再次选择Run键。
7.输入质量。
8.选择Run键。
9.再次选择Run键后自动滴定。
三、注意事项
1.随时检查滴定管与管头内是否有气泡，要及时排气泡。
2.电极内饱和氯化钾溶液要及时填充，不要让电极置于空气中。
3.电极使用完毕后，要盖紧开口处。
四、维护保养
（一）滴定仪的保养
1.滴定仪的外壳可以用一块蘸有酒精的擦布进行清洁。
2.要清洁滴定架，可以将其各零部件拆下并分别清洁这些零部件。
3.在其寿命周期结束时，应当以一种环保方式将滴定仪及其零部件予以处置。
一些零部件
包含有应按特殊废物处理的物质。
（二）电极的保养
1.电极保存在参比电解液中，必须浸没接合处，并盖紧开口处（用开孔的橡皮帽就行了）。
2.决不能让玻璃膜干涸，否则将不得不重新激活，接合处表面和里面的KCI结晶也必须要
溶解除掉。
3.决不能让样品溶液通过套筒进入参比电极。
4.清洗后轻轻擦干电极，不要用力擦干。
5.避免电缆插头受到腐蚀。
自动电位滴定仪使用说明
自动电位滴定仪使用说明仪器安装连接好以后，插上电源线，打开电源开关，电源指示灯亮。
经15分钟预热后再使用。
1. mV测量1.1 “设置”开关置“测量”，“pH/mV”选择开关置“mV”；1.2 将电极插入被测溶液中，将溶液搅拌均匀后，即可读取电极电位（mV）值；如果被测信号超出仪器的测量范围，显示屏会不亮，作超载警报。
2. pH标定及测量2.1 标定：仪器在进行pH测量之前，先要标定。
一般来说，仪器在连续使用时，每天要标定一次。
其步骤如下：a) “设置”开关置“测量”，“pH/mV”选择开关置“pH”；b) 调节“温度”旋钮，使旋钮白线指向对应的溶液温度值；c) 将“斜率”旋钮顺时针旋到底（100%）；d) 将清洗过的电极插入pH值为6.86的缓冲溶液中；e) 调节“定位”旋钮，使仪器显示数值与该缓冲溶液当时温度下的pH值相一致；f) 用蒸馏水清洗电极，再插入pH值为4.00（或pH值为9.18）的标准缓冲溶液中，调节“斜率”旋钮，使仪器显示数值与该缓冲溶液当时温度下的pH值相一致；g) 重复(e)～(f)直至不用再调节“定位”或“斜率”调节旋钮为止，至此，仪器完成标定。
标定结束后，“定位”和“斜率”旋钮不应再动，直至下一次标定。
2.2 pH测量：经过标定的仪器即可用来测量pH值，其步骤如下：a) “设置”开关置“测量”，“pH/mV”选择开关置“pH”；b) 用蒸馏水清洗电极头部，再用被测溶液清洗一次；c) 用温度计测出被测溶液的温度值；d) 调节“温度”旋钮，使旋钮白线指向对应的溶液温度值；e) 将电极插入被测溶液中，将溶液搅拌均匀后，读取该溶液的pH值。
3. 滴定前的准备工作3.1 安装好滴定装置后，在烧杯中放入搅拌转子，并将烧杯放在磁力搅拌器上。
3.2 电极的选择：取决于滴定时的化学反应，如果是氧化还原反应，可采用铂电极和甘汞电极；如属于中和反应，可用pH复合电极或玻璃电极；如果属于银盐与卤素反应，可采用银电极和特殊甘汞电极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动滴定仪的使用说明书
一、产品介绍
自动滴定仪是一种用于化学实验室中溶液定量滴定的仪器。
它通过自动加液、搅拌、检测等功能，能够快速准确地完成滴定实验，提高实验效率。
二、仪器操作
1. 准备工作
（1）检查仪器是否连接电源并处于通电状态。
（2）检查仪器的滴定头是否装置正常。
（3）将滴定溶液倒入滴定瓶，并将瓶塞固定好。
2. 启动仪器
（1）按下电源开关，待仪器启动完成后，进入待机状态。
（2）按下液滴定功能键，选择所需的滴定模式。
3. 设置参数
（1）按下设置功能键，进入参数设置界面。
（2）根据实验需求，设置滴定液体量、滴定速度等参数。
（3）确认设置无误后，按下确认键保存设置。
4. 进行滴定
（1）将带滴定液的瓶子安装在仪器的滴定架上。
（2）将待滴定的试液放置于滴定皿或烧杯中，置于仪器的滴定室内。
（3）按下开始滴定键，仪器开始自动滴定。
（4）待滴定完成后，仪器会自动停止滴定，并显示滴定结果。
5. 结束操作
（1）完成实验后，按下停止键，仪器停止滴定。
（2）关闭电源开关，将滴定头和滴定瓶进行清洗和消毒。
三、注意事项
1. 仪器使用前，应仔细阅读说明书，并按要求安装和调试。
2. 使用仪器时，应佩戴实验手套和护目镜，以保护个人安全。
3. 滴定液应按照实验要求制备，且质量优良。
4. 滴定液不可过量，应根据实验需求设置合适的滴定量。
5. 滴定液的滴定速度应调节得当，以确保滴定结果的准确性。
6. 仪器使用完毕后，应进行及时清洗和维护，保持仪器的工作良好状态。
四、故障排除
在使用过程中，如果仪器出现异常情况，如滴定异常、显示错误等，请参考以下故障排除方法：
1. 检查滴定瓶是否正常安装，并确认液位是否正确。
2. 检查滴定头是否被堵塞，需要进行清洗和维护。
3. 检查电源连接是否松动，或者电源是否正常供电。
4. 如仍无法解决问题，请联系售后服务中心。
以上为自动滴定仪的使用说明书，希望能够帮助您正确操作仪器，
顺利完成实验。
如有任何问题或需进一步帮助，请及时联系我们。
祝
实验成功！。
