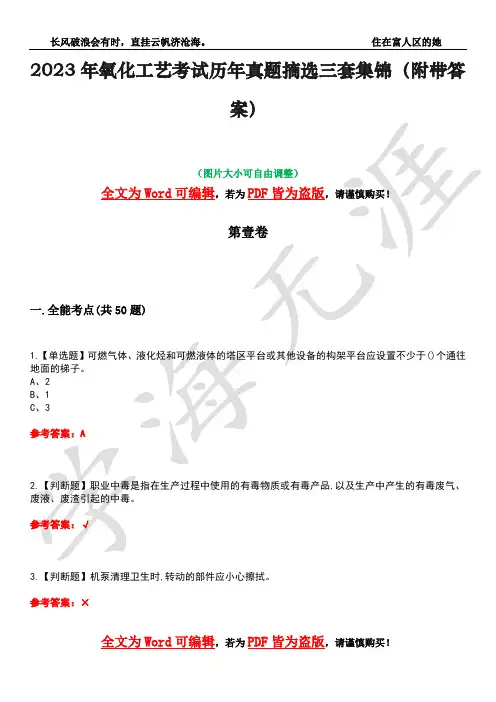

2023年氧化工艺考试历年真题摘选三套集锦(附带答案)荟萃37
2023年氧化工艺考试历年真题摘选三套集锦（附带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹卷一.全能考点(共50题)1.【单选题】可燃气体、液化烃和可燃液体的塔区平台或其他设备的构架平台应设置不少于()个通往地面的梯子。
A、2B、1C、3参考答案：A2.【判断题】职业中毒是指在生产过程中使用的有毒物质或有毒产品,以及生产中产生的有毒废气、废液、废渣引起的中毒。
参考答案：√3.【判断题】机泵清理卫生时,转动的部件应小心擦拭。
参考答案：×4.【单选题】一定量的理想气体,在温度不变的情况下,它的体积随()的增大而减小。
A、重力B、粘度C、压力参考答案：C5.【单选题】氮气的伤害途径为()。
A、呼吸道吸入B、皮肤接触吸收C、消化道食入参考答案：A6.【单选题】储罐静置时间大多需要1~24h,至少不能少于()min,方能进行有关检测作业。
A、10B、30C、20参考答案：B7.【判断题】专项应急预案应制定明确的救援程序和具体的应急救援措施。
参考答案：√8.【判断题】中小型危险化学品生产企业不必为从业人员缴纳保险费。
()参考答案：×9.【判断题】发现用火部位与用火作业许可证不相符时,用火监护人有权制止用火。
参考答案：√10.【判断题】常用孔板按用途的不同,可分为测量孔板、限流孔板和平衡孔板。
参考答案：√11.【判断题】压缩岗位应设有干粉灭火器,有一氧化碳防毒面具。
参考答案：√12.【判断题】工艺流程图中,工艺物料埋地管道用粗虚线表示。
参考答案：√13.【判断题】压力容器全面检验就是内、外部检验的全部。
最新解析。
内容。
参考答案：×14.【判断题】气瓶制造单位应当对气瓶使用者安全使用气瓶进行指导,提供服务。
()参考答案：×15.【单选题】MPT100型推车式干粉灭火器的灭火射程在()m。
A、12-14B、14-16C、16-18参考答案：C16.【单选题】由和O2组成的混合气体,二者各占50%(体积分数),其混合气体的平均分子量为()。

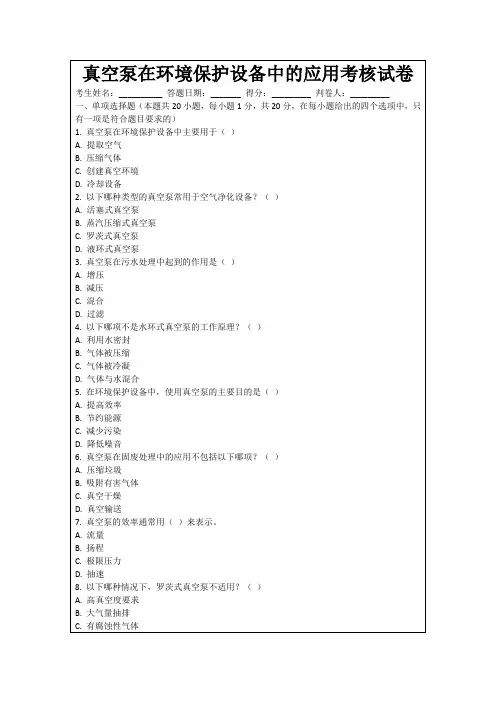

真空泵在环境保护设备中的应用考核试卷
D.系统的背压
8.以下哪些类型的真空泵适合抽取湿度较大的气体？（）
A.活塞式真空泵
B.罗茨式真空泵
C.液环式真空泵
D.干式真空泵
9.真空泵在环保设备运行中，可能导致抽速下降的原因有（）
A.泵内部泄漏
B.泵入口堵塞
C.工作液不足
D.设备过载
10.液环式真空泵的密封液选择时需要考虑的因素包括（）
B.废气处理
C.噪音控制
D.水质分析
20.在使用真空泵进行环保设备操作时，正确的做法是（）
A.遵守操作规程
B.定期进行设备检查
C.避免泵的长时间空载
D.在极限压力下运行以测试泵的性能
（以下为试卷其他部分的省略）
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1.真空泵在环境保护设备中主要用于创建______环境。
C.增加设备负荷
D.改善工作环境
2.以下哪些类型的真空泵适用于空气净化设备？（）
A.活塞式真空泵
B.罗茨式真空泵
C.液环式真空泵
D.干式真空泵
3.真空泵在污水处理过程中的应用包括（）
A.污泥脱水
B.气浮处理
C.压力过滤
D.水质检测
4.以下哪些因素会影响真空泵的工作效率？（）
A.泵的类型
B.工作液的选择
C.环境温度
D.泵的安装位置
5.真空泵在固废处理中的优点包括（）
A.降低处理成本
B.减少废物体积
C.提高处理速度
D.增加废物处理难度
6.以下哪些情况下需要使用真空泵？（）
A.需要创建真空环境
B.需要压缩气体
C.需要抽取液体
NASA液环真空泵原理及基础知识
2019/12/22
换算
• 1帕（Pa）=1N/㎡ • 1兆帕（MPa）=145磅/平方英寸（psi）=10.2千克/平方厘米
To Pump
Total Volume Handled By Pump
2019/12/22
3.气体介质在工作液中溶解度或气体性质
• CO2 • VCM • H2S • ….
2019/12/22
4.吸气压力和排气压力
• 1.不同真空度下，液环泵的性能是不一样的； • 2.不同排气压力下，液环泵性能也是不一样的；
• The high momentum flow entrains process vapor into the suction chamber. During the entrainment and mixing, motive fluid velocity is reduced and process fluid is accelerated. (200 fps) 高动量流体携带工 艺介质（被抽气体）进入吸气腔。在携带与搅拌的过程中，动力蒸汽速 度减小，工艺介质速度增加（200英寸/秒）
Vacuum Pump Capacity Range (ACFM)
2AV / 2BV Series
15 – 350
SC & Vectra Series 150 – 3,000
CL Series
(replacement pumps)
2BE3 / Premier 2620 Series
煤焦油蒸馏中液环式真空泵的应用
关
键
词 ：煤 焦油蒸馏 ；真空系统 ；真空泵
文 献标 识 码 ： Ａ 文 章 编 号 ： １７ — ４ ０（ ０ ２） ５ ０ ８ — ２ ６ １ ０６ ２ １ ０ — ４ ０ ０
中 图分 类 号 ：Ｔ ２ Ｑ５ ２
Ａ ｐ ｉ ａ ｉ ｎ ｏ ｑｕ ｄ Ｒｉ ｃ ｐｌｃ ｔｏ ｆＬｉ ｉ ｎｇ Ｖａ ｕｕｍ Ｐｕｍ ｐｓｉ ｈｅＣｏａ ｒＤｉｔｌａ ｉ ｎ ｎ ｔ ｌＴａ ｓ ｉｌ ｔｏ
由于煤焦 油采 用减 压蒸馏 之后 ，加 热炉 出 口温
蒸 汽 喷射泵 是利 用加 热气 化使 高速 喷出 的蒸汽 的动 量携 带气体 分子 出来 ，从 而抽 真空 的 ，但 是一 般都 会 有蒸 汽 污染 。干式 泵每 种原 理都 有较 大不 同 ，优 点是无 污 染 ，抽 真空 度高 ，缺 点是 技术要 求高 ，设 备投 资大 。
（ ）由于洗油有较强 的腐蚀性 ，在使用一段时 ５
间后 ，对 真空泵 壳体 ，叶轮 ，转 子 ，塔顶 压力 自动
调节阀，旁路阀门造成了一定腐蚀 ，从而造成真空 泵性 能下 降 ，阀位关 不严 ，影 响 了真空度 ，所 以设 备 要定 期进 行检 修 （￣ － ６ ２
（ ）真 空泵 泵前 不通 畅 ，可能 是真空 泵泵 前管 ６
１２ 真 空泵的选 型 ．
度 比常 压蒸 馏时 明显偏 低 ，降低 了系统 操作 温度 ， 防止焦 油组 分加氢 、分 解和 聚合 ，焦油 组分稳 ，同 时 节约 煤气 ；切取 三混 组分 ，萘 收率 明显提 高 ；沥 青 质量 稳定 软化 点 变化 幅度小 ；塔底 不需要 通 直 接 蒸汽 ，蒸 汽 的用 量 明显减 少 ，同时减 少 了部 分废 水 的产 生 。所 以现在 真空泵 广泛 应用 于煤焦 油加 工 领 域 。 。唐 山考伯 斯开 滦炭素 化工 有 限公 司 ３ ０万 ｔ煤焦 油加 工项 目引进 美 国考伯 斯公 司 的常减 压技 术 ，以焦 化煤焦 油 为原料 生产 轻油 ， 工业 萘 ， 油 ， 洗 酚油 ，蒽油 ，重 油 ，硬质 沥青 ，炭黑 油 ，软沥青 ， 燃 料油 等 多种产 品 ， 工艺所需 负 压 南真 空 系统 提 供 。 真空 系统关 键部 分是 真空泵 。
真空泵租赁考核试卷
10.真空泵的安装位置应尽量远离__________，以免影响泵的工作效率。（）
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）
1.真空泵的抽速与泵的尺寸成正比。（）
2.真空泵的油温越低，其工作效率越高。（）
8. __________
9. __________
10. __________
11. __________
12. __________
13. __________
14. __________
15. __________
16. __________
17. __________
18. __________
2.以下哪些因素会影响真空泵的抽速？（）
A.泵的类型
B.泵的工作压力
C.泵的尺寸
D.环境温度
3.真空泵的保养内容通常包括以下哪些？（）
A.更换润滑油
B.清洁泵体
C.检查电源线
D.更பைடு நூலகம்密封件
4.以下哪些情况下，真空泵可能需要更换润滑油？（）
A.油色变黑
B.油中有杂质
C.使用时间过长
D.油温过高
5.真空泵租赁时，以下哪些信息需要明确？（）
17. __________
18. __________
19. __________
20. __________
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.真空泵在以下哪些领域有应用？（）
A.食品加工
B.医药制造
液环式真空泵基础测试及答案.doc
液环式真空泵基础测试姓名：成绩：一、填空题（60分）1.液环真空泵主要由（泵壳）、（转子）、（分配板）、（阀板部件）、（轴封部件）、（侧盖）、（轴承）、（供液管路）、（轴封供水管路）九个主要部分组成。
2.按真空泵的工作原理，真空泵基本上可以分为两种类型，即（气体捕集泵）和（气体传输泵）。
3.液环真空泵是靠（偏置叶轮）在泵腔内（回转运动）使工作室容积（周期性变化）以实现抽气的真空泵，它的工作室由（旋转液环）和（叶轮）构成。
4.液环真空泵主要用于（粗真空）的形成过程。
由于其具有接近（等温压缩）、（对粉尘不敏感）、吸入气体可以夹带液体或大量水蒸气等优点，在电力、石油化工、制药、造纸等领域得到广泛的应用。
5.液环式真空泵工作液除了起着（形成液环）的作用外，还起着（带走气体压缩热）以及密封（分配板与叶轮端面间隙）的作用。
6.液环式真空泵基本类型按照吸、排气状态可分为（液环真空泵）、（液环压缩机）、（介于真空泵和压缩机之间）。
7.液环式真空泵按照作用方式可分为（单作用液环式真空泵）和（双作用液环式真空泵）。
8.双作用液环式真空泵叶轮与泵体呈（双偏心）结构，叶轮旋转一次进行（两次）吸、排气。
9.按照结构分类液环式真空泵可分为（锥体液环式真空泵）和（平板液环式真空泵）。
10.分配器真空泵的（分配器）伸入叶轮内部，气体从径向进入和排出泵的（工作腔）。
所以，又称分配器真空泵为（径向进排气的真空泵）。
11.液环真空泵的轴封结构可采用（填料密封）或(机械密封)，轴封的冷却方式有两种，一种为(内供水冷却)方式，另一种为(外供水冷却)方式，采用不同的轴封供水方式，轴封函体的(安装方向)则不同。
12.液环式真空泵通过叶轮旋转使工作液在泵体内形成(液环)，此时，工作液同时起到(密封介质)、(压缩介质)和(冷却介质)三种作用，没有(磨损)，也无需润滑。
13.液环真空泵泵腔为两个(偏心半圆腔)构成的近似椭圆体，中间根据是单级还是双级设置有(隔板)。
瓦斯抽放泵司机考试卷
松杨煤矿水环真空泵司机考试卷姓名分数一、判断题（每题2分）1、我国的水环真空泵大多数是离心式抽放泵。
（）2、水环真空泵开机前不用检查设备就可以开机。
（）3、水环式真空泵没有爆炸危险。
（）4、遇到停电或紧急情况需要停机时，要先关总进气阀门。
（）5、水环真空泵运行时不用检查轴承温度。
（）6、抽放瓦斯是目前解决煤矿瓦斯突出的根本措施。
（）7、水环真空泵房要保持良好的密闭性。
（）8、隔爆设备是指有隔爆外壳的设备。
（）9、水环真空泵轴承的温度允许时70度。
（）10、水环真空泵水量不足可以运行。
（）11、瓦斯浓度较高时不会使人窒息。
（）12、金属摩擦产生火花不会引起瓦斯爆炸。
（）13、防爆阻火器必须水平安装。
（）14、电机电流过大时必须停泵检查。
（）15、水环真空泵司机可以临时离岗休息一下。
（）16、阀门是控制瓦斯流量的。
（）17、放空管至少高出地面15米。
（）18、启动水环真空泵前应先关闭进气阀门。
（）19、抽放泵开机时应检查盘根的松紧。
（）20、水环真空泵必须有相关领导同意后方可开启（）二、选择题（每题3分）1、当水环真空泵压力超过（）时要立即停泵。
A0.084MPa B0.085MPa C0.8MPa D0.99MPa2、瓦斯抽放设施主要有（）。
A瓦斯泵B抽放管C瓦斯检测设备D以上都对3、水环真空泵的三防是（）。
A防回火防明火防爆炸B防明火防回气防爆炸C防回火防回气防明火D以上都对4、瓦斯爆炸的引爆温度是（）。
A1000℃以上B800℃至900℃C650至℃700℃D600℃以下5、瓦斯爆炸空气中的氧气浓度必须达到（）A 12% B20% C15% D10%6、瓦斯抽放站的安全装置有（）A三防装置B检测装置C放水装置 D A和B都对7、水环真空泵站不允许（）A有明火B有记录C有循环水D有防爆灯8、水环真空泵得到谁的允许后方可开机（）A瓦检员B安全员C主管领导D随便开机9、水环真空泵运行多长时间应全面检查（）A一年B半年C三个月D一个月10、泵房内的火源包括（）A明火B静电火花C电气火花D以上都对11、瓦斯泵检查的项目有（）A电机的声音B润滑情况C循环水D以上都对12、瓦斯抽放的作用是（）A抽放井下煤层瓦斯B排放空气C发电D防污染13、瓦斯泵的主要供电设备设施有（）A 电缆B 防爆开关C 照明灯D A和B都对14、瓦斯泵停机后应关闭的阀门有（）A进气阀 B 排气阀C大循环的阀门D以上说法都对15、水环真空泵司机要填写的记录有（）A设备运行记录B交接班记录C设备巡查记录D以上都对三、简答题（25分）说明水环真空泵的启动顺序答：水环真空泵司机考试卷四、判断题（每题2分）21、我国的水环真空泵大多数是离心式抽放泵。
2023年氧化工艺参考题库含答案8
2023年氧化工艺参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【单选题】在过滤中,截留在过滤介质表面的固体颗粒与其中残留的液体所组成的混合物称为()。
A、滤饼B、滤液C、过滤介质2.【判断题】公民参加应急救援工作或者协助维护社会秩序期间,其在本单位的工资待遇和福利不变;表现突出、成绩显著的,由县级以上人民政府给予表彰或者奖励。
3.【单选题】在500℃左右的温度下,把重油、石蜡等分子量大、沸点高的烷烃断裂为分子量小、沸点低的烷烃的过程,叫做()。
A、裂化B、裂解C、聚合4.【判断题】氧气压力表应禁油。
5.【单选题】下列选项中,不属于有机反应类型的是()。
A、加成反应B、置换反应C、卤代反应6.【单选题】为了防止填料塔出现沟流或者偏流线型,通常设有()。
A、溢流堰B、降液管C、液体再分布器7.【判断题】过滤进行的推动力可以是重力、离心力和压强差。
8.【判断题】厂内的生活用火不必办理用火手续。
9.【判断题】重金属、有毒有害易长期积累的有机物对环境污染较持久。
10.【单选题】废渣的处理方法一般不会是()。
A、堆埋B、堆放C、焚烧11.【单选题】如果泵体内存在空气,空气的密度比液体小,叶轮中心只能形成很小的负压,不足以将液体吸入到叶轮,泵也就不能输送液体,这种现象称为()。
A、气缚B、汽蚀C、喘振12.【判断题】设置防腐层是预防管道事故的重要措施之一。
13.【单选题】下列选项中,不是离心泵机械密封组件的是()。
A、动环B、静环C、盘根14.【判断题】佩戴空气呼吸器作业时,当空气呼吸器罐内压力低于2MPa,发出报警声时,必须撤离危险区。
15.【判断题】压缩机润滑油高位槽在压缩机连锁停车情况下向压缩机提供一定时间的润滑油。
16.【单选题】闪光工动平衡机是事先在被测面的圆周上标出数字，闪光灯进行同步定位闪光是基于工件不平衡所在半径通过水平位置时，()换向时闪光一次，若闪光灯总是照射着同一数字，从而确定重心偏移方位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液环式真空泵基础测试
姓名：成绩：
一、填空题（60分）
1.液环真空泵主要由（泵壳）、（转子）、（分配板）、（阀板部件）、（轴封部件）、（侧盖）、（轴承）、（供液管路）、（轴封供水管路）九个主要部分组成。
2.按真空泵的工作原理，真空泵基本上可以分为两种类型，即（气体捕集泵）和（气体传输泵）。
3.液环真空泵是靠（偏置叶轮）在泵腔内（回转运动）使工作室容积（周期性变化）以实现抽气的真空泵，它的工作室由（旋转液环）和（叶轮）构成。
4.液环真空泵主要用于（粗真空）的形成过程。
由于其具有接近（等温压缩）、（对粉尘不敏感）、吸入气体可以夹带液体或大量水蒸气等优点，在电力、石油化工、制药、造纸等领域得到广泛的应用。
5.液环式真空泵工作液除了起着（形成液环）的作用外，还起着（带走气体压缩热）以及密封（分配板与叶轮端面间隙）的作用。
6.液环式真空泵基本类型按照吸、排气状态可分为（液环真空泵）、（液环压缩机）、（介于真空泵和压缩机之间）。
7.液环式真空泵按照作用方式可分为（单作用液环式真空泵）和（双作用液环式真空泵）。
8.双作用液环式真空泵叶轮与泵体呈（双偏心）结构，叶轮旋转一次进行（两次）吸、排气。
9.按照结构分类液环式真空泵可分为（锥体液环式真空泵）和（平板液环式真空泵）。
10.分配器真空泵的（分配器）伸入叶轮内部，气体从径向进入和排出泵的（工作腔）。
所以，又称分配器真空泵为（径向进排气的真空泵）。
11.液环真空泵的轴封结构可采用（填料密封）或(机械密封)，轴封的冷却方式有两种，一种为(内供水冷却)方式，另一种为(外供水冷却)方式，采用不同的轴封供水方式，轴封函体的(安装方向)则不同。
12.液环式真空泵通过叶轮旋转使工作液在泵体内形成(液环)，此时，工作液同时起到(密封介质)、(压缩介质)和(冷却介质)三种作用，没有(磨损)，也无需润滑。
13.液环真空泵泵腔为两个(偏心半圆腔)构成的近似椭圆体，中间根据是单级还是双级设置有(隔板)。
14.液环式真空泵侧盖位于(泵壳)两侧，各有一个吸气口和排气口，吸气通道和(排气通道)与(气体分配器)连接。
15.液环真空泵填料函密封材料一般采用(植物纤维)、(人造纤维)、(石棉纤维)等编织物。
16.电机带动液环泵的转子转动，水被叶轮抛向四周，由于（离心力）的作用，水形成了一个决定于泵腔形状的近似于等厚度的（封闭圆环）。
水环的上部分内表面恰好与（叶轮轮毂）相切，水环的下部内表面刚好与叶片顶端接触。
17.液环式真空泵的阀板部件由（阻水板）和（柔性阀板）组成，安装在（分配板）的排气口，具有自动调节（排气角度）的作用。
柔性阀板
为易损件，其材料为（聚四佛乙烯），损坏后会影响液环真空泵压缩机的工作性能，要及时更换。
二、判断题（5分）
1.在真空技术中，用“真空度”表示气体稀薄的程度，也就是气体压强的高低。
气体越稀薄其压强就越低，即真空度越低；反之，气体压强越高，其真空度越高。
（×）
2.分配板真空泵的分配板装在叶轮的两端。
气体从轴向进入和排出泵的工作腔，所以，又称分配板真空泵为轴向进排气真空泵。
（√）
3.由于液环泵中气体压缩是等温的，所以对被抽气体温度无要求。
（×）
4.当液环式真空泵工作液为常温清水时，应尽可能采用较低温的工作水。
（√）
5.水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于恒容式真空泵。
（×）
三、简答题（35分）
1.与单级液环式真空泵相比，双级液环式真空泵的特点？（6分）
答：a、两级泵的极限真空度高；（2分）
b、在较低压力下，两级泵仍具有较大抽速；（2分）
c、两级泵更适合较高真空条件下的需要。
（2分）
2.与双作用液环式真空泵相比，单作用液环式真空泵的结构特点及优缺点是什么？（8分）
答：叶轮与泵体呈单偏心结构，叶轮旋转一次进行一次吸、排气。
（2分）
优点：单作用液环式真空泵结构简单，容易制造，吸、排气口面积大，压缩段较长，可以获得较高效率及极限真空，且不易产生涡流和气蚀。
（4分）
缺点：但叶轮转子受力不均匀。
（2分）
3.请简要叙述液环式真空泵的工作原理？（9）
答：如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；（4分）当叶轮继续旋转时，小腔由大变小，使气体被压缩，当小腔与排气口相通时，气体便被排出泵外。
（4分）综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。
（1分）
4.液环真空泵的优缺点？（12分）
答：优点：
a、结构简单，制造精度要求不高，容易加工；（2分）
b、结构紧凑，可以和驱动电机直联；（2分）
c、接近等温压缩过程，抽排过程中，气体温度变化小，因此可以处理易燃、易爆气体；（2分）
d、泵腔内无金属摩擦表面，无需润滑，因此可抽排含有灰尘、可凝性气体或气水混合物；（2分）
e、吸气均匀，工作平稳可靠，操作简单，维修方便。
（2分）
缺点：功耗大，效率低；极限压力高；叶轮圆周速度不高，结构尺寸大。
（2分）。
