力学系统的建模
SOFTWARE ENGINEERING
定义:
刚性止停和弹性止停:
在终止处计算内力:
刚性终止
隐式，来自约束 dv=0
弹性终止
显式，来自方程 Fi=f(k*dx, b*dv)
Copyright ITI GmbH 2007
Copyright ITI GmbH 2007
Page 5
SIMULATION SOFTWARE ENGINEERING
2. 一维力学系统建模
Copyright ITI GmbH 2007
Page 6
SIMULATION
SIMULATION
力学系统的建模
SOFTWARE ENGINEERING
1. 介绍
库和应用领域
2. 一维力学系统的建模
势和流的定义 基本知识 选用元件 实例
3. 三维多体系统的建模
定义 基本内容 实例
Copyright ITI GmbH 2007 Page 1
SOFTWARE ENGINEERING
Copyright ITI GmbH 2007
Page 4
SIMULATION
计算任务
线性模型分析
固有频率和模态分析 输入－输出分析
SOFTWARE ENGINEERING
仿真
稳态求解 时域仿真
Copyright ITI GmbH 2007
Page 17
SIMULATION
转换器
参数/选项: 默认的设置是：常速度比率v1/v2 ，亦可选为 v2/v1. v1 = i12*v2 ， v2 = i21*v1 可选的设置是：依赖任意于变量的约束: 位移 x1=f(x2) ； x2=f(x1) or 速度 v1=f(v2) ； v2=f(v1).
SOFTWARE ENGINEERING
坐标
连接
初始值:
如果初始值不相容，初始值一定不要固定(解开“插销”)。
Copyright ITI GmbH 2007
Page 20
SIMULATION
实例: 提升装置
任务: 包含驱动和绞盘的提升装置能够提起一个给定负荷。 绞盘由带有转矩控制的电机驱动。 记录负荷在仿真时间内的位移。 a) 给定驱动转矩, b) 给定提升策略 (驱动控制).
范例
两刚性体间摩擦
液压缸 (密封) 路面和轮接触 (轮胎) 高刚度会造成较高的固有频率
数值
采用平行摩擦元件的模型 摩擦力将不定(无穷解) 支持
输出代码
支持
Copyright ITI GmbH 2007
Page 12
SIMULATION
止停元件
止停元件用于:
Copyright ITI GmbH 2007
Page 9
SIMULATION
摩擦
摩擦元件用于建模摩擦损失，制动和粘滑效应，作为机械力学系统的振源。 刚性和弹性摩擦:
SOFTWARE ENGINEERING
行为:
计算粘性状态下的内力 Fi : 隐式，来自约束: dv=0
SOFTWARE ENGINEERING
参数: 绳箍直径 绳箍惯量 绳子刚度 绳子阻尼 负荷 升高极限 驱动转矩 仿真时间 变量
1.0 m 50 kgm² 100 kN/m 10 kNs/m 1t 0 m - 50 m -2000 Nm to 6000 Nm 0-25 s 负荷位移
Copyright ITI GmbH 2007
Page 8
SIMULATION
建模的基本知识
元件 “Mass”的参数x0 和 v0与相应的“连接” 的参数是一致的, 即他们 有相同的值:
SOFTWARE ENGINEERING
质量的重力必须采用元件 “External Force”来建模 。该值可以通过质量的参 数“m”和全局参数 “gravity”的乘积来计算 得到。
Height [m]
0 5 5 10 5
控制器参数
P-controller (带有偏移量): Gain: 50000 PI-controller (无偏移量): Gain: 50000 时间: 4s
需要记录的量: 负荷位移,驱动转矩
Copyright ITI GmbH 2007
终止元件
刚性终止元件的特性: 元件存储动量, 因而导致
速度的突变, 无穷大的冲击力, 在图表中无法显示.
SOFTWARE ENGINEERING
如果dt = 0 并且冲击力无穷大，内力就无法计算。 正确的内力值是通过维持接触来计算的。 为避免无限振动,如果速度差dv非常小的话，元件会自动变为无弹性 终止，只要k>0 :
需要记录的量: 负荷位移, 驱动转矩
Copyright ITI GmbH 2007
Page 22
SIMULATION
范例: 提升装置
b) 驱动控制:
SOFTWARE ENGINEERING
给定提升策略 (绳箍上的绳子长度):
Time [s]
0 5 10 15 25
势和流的定义
“连接”计算势:
F 元件 F
SOFTWARE ENGINEERING
F 0
, ... x, x
线性的
F 元件
F
F 元件 连接
F
旋转的
求解器计算连接中的流:
线性力学: 旋转力学: ΣF=0 ΣT=0
元件读取势，计算流，并写到“ 连接点处” :
线性的
stick
stick
显式，来自方程: Fi k dx b dv
Copyright ITI GmbH 2007
Page 10
SIMULATION
摩擦
范例:
内力呈线性增长直至超过静摩擦力 ，这时摩擦状态从粘着状态改变为 滑动状态(在0.5 秒时刻)。
Page 13
SIMULATION
终止元件
范例: 球在刚性地面上跳跃
SOFTWARE ENGINEERING
结果: 弹性终止元件 (k=10000 N/m, b=10 Ns/m)
Copyright ITI GmbH 2007
Page 14
SIMULATION
SOFTWARE ENGINEERING
关节:
力:
力施加到 MBS
MBS的弹簧/阻尼器 环路条件, 已知运动,
约束:
约束力是状态量
Copyright ITI GmbH 2007
Page 25
SIMULATION
定义
SimulationX MBS 的建模支持两种视图: 模型视图
SIMULATION SOFTWARE ENGINEERING
1. 介绍
Copyright ITI GmbH 2007
Page 2
SIMULATION
一维力学库
线性和旋转力学系统的动力学建模与分析 建模元件: 质量, 惯量 弹簧, 阻尼器, 弹簧阻尼器, 固定端或初始状态设定元件 外力, 外部扭矩 摩擦元件 止停端元件 杠杆, 齿轮, 转换器 传感器 应用领域 车辆和机械的动力 …
SOFTWARE ENGINEERING
初始值: 与转换器相邻的两个连接的初始位移的改变通过恒比计算: x1-x01=i12*(x2-x02). 如果初始值不相容，一定不要将其固定（解开“插销”）. 为了确保计算正确，至少应该准确的给出可确定的初始值 (速度或位移) 并将 其固定。
Copyright ITI GmbH 2007
局部坐标系 (左图)：原点平移，并且互相旋转。 全局坐标系 (右图)：原点重合，但互相旋转。
Copyright ITI GmbH 2007
Page 19
SIMULATION
平面转换器
参数/ 选项: 实现转换
旋转 平移 平移和旋转 全局 (原点重合), 如上图所示或 局部, 如上图所示 如果未连接，定义为自由运动。
Page 18
SIMULATION
平面转换器
平面转换器的应用状况：系统部件的几何布置是平面函数关系。 它适合于建立平面模型(二维力学)。
SOFTWARE ENGINEERING
连接: 每一侧具有两个线性的 (平移)和 一个旋转的自由度。 转换器的每侧都有自己的坐标系统：
旋转的
Copyright ITI GmbH 2007
Page 7
SIMULATION
建模的基本知识
SOFTWARE ENGINEERING
元件 “External Force” 有2个连接. 内力 “Fi”是根据参数 “F” 来计算的，并 且被写到端口“ctr1” 和 “ctr2”。 “ctr1” 处的质量块被减速 ， “ctr2”处的质量通过正值“F”被加速。
SOFTWARE ENGINEERING
弹性摩擦结果:
在粘着状态发生弹性变形。 可能产生振动。
Copyright ITI GmbH 2007
Page 11
SIMULATION
摩擦
准则:
刚性摩擦 特点 无弹性 弹性摩擦 弹性
SOFTWARE ENGINEERING
内部限制： 若dv<absTol/10， 则 k=0. 限制可以定义,例如：k=if abs(dv)< 0.1 then 0 else 0.5
理论力学中的动力学模型如何建立？
理论力学中的动力学模型如何建立？在理论力学的领域中，动力学模型的建立是理解和解决许多实际问题的关键。
动力学主要研究物体的运动与所受力之间的关系，而建立准确有效的动力学模型能够帮助我们预测物体的运动状态、分析系统的性能，并为工程设计和科学研究提供有力的支持。
要建立动力学模型，首先需要明确研究对象和系统边界。
这意味着要清楚地确定我们所关注的物体或物体组，以及它们与周围环境的相互作用范围。
比如，在研究汽车悬挂系统的动力学时，我们要明确是只考虑单个车轮和悬挂部件，还是将整个车辆作为研究对象。
同时，也要确定系统与外界的能量、力的交换边界。
确定好研究对象和边界后，下一步就是进行受力分析。
力是改变物体运动状态的原因，所以准确分析物体所受的各种力至关重要。
常见的力包括重力、弹力、摩擦力、拉力、推力等等。
以一个在斜面上滑动的物体为例，它受到垂直向下的重力、垂直于斜面向上的支持力，以及沿着斜面方向的摩擦力。
在复杂的系统中，可能还存在诸如电磁力、流体阻力等其他类型的力。
对于每一种力，都需要根据其特点和相关的物理定律来进行计算和表达。
在受力分析的基础上，我们要选择合适的坐标系来描述物体的运动。
坐标系的选择直接影响到后续的数学处理和方程的形式。
常见的坐标系有直角坐标系、极坐标系、自然坐标系等。
比如，对于做圆周运动的物体，使用极坐标系通常会更加方便；而对于在平面上自由运动的物体，直角坐标系可能更为适用。
选择坐标系时，要考虑到问题的对称性和简便性，以便于后续的数学运算和方程推导。
接下来就是建立运动方程。
这通常基于牛顿第二定律，即物体所受的合力等于质量乘以加速度。
通过将受力分析的结果代入牛顿第二定律，并结合所选坐标系中的位移、速度和加速度的关系，我们可以得到描述物体运动的微分方程。
对于多物体组成的系统，还需要考虑物体之间的约束关系，如连接方式、相对位置等，通过引入约束方程来完善整个动力学模型。
除了牛顿定律，还有其他一些原理和方法可以用于建立动力学模型。
骨肌系统生物力学建模与仿真
骨肌系统生物力学建模与仿真近年来，随着科技的不断进步，骨肌系统生物力学的研究逐渐引起了人们的关注。
骨肌系统是人体内最基本的运动系统，它由骨骼和肌肉构成，承担着人体运动和姿势控制等重要功能。
而生物力学是研究生物体力学性能及其相关机制的学科，通过建立数学模型和进行仿真，可以更好地理解和分析骨肌系统的力学行为。
骨肌系统的生物力学建模与仿真是一项复杂而又具有挑战性的工作。
首先，我们需要收集大量的解剖学、生理学和力学学的数据，以确定骨骼和肌肉的几何形状、力学性质以及关节的运动范围等。
然后，基于这些数据，我们可以建立骨肌系统的几何模型和力学模型，用于描述和预测骨骼和肌肉的运动和力学行为。
在骨肌系统的生物力学建模中，骨骼的几何形状和力学性质是非常重要的参数。
骨骼的形状和大小会影响肌肉的附着点和力的传递路径，而骨骼的力学性质则会影响骨骼的刚度和强度。
因此，我们需要通过解剖学、影像学和力学测试等手段来获取骨骼的相关信息，以便更准确地建立骨骼模型。
肌肉的建模也是骨肌系统生物力学建模的关键之一。
肌肉是由肌纤维组成的，肌纤维又由肌原纤维和肌原纤维束组成。
肌原纤维是肌肉的最小功能单位，它能够收缩产生力，并通过肌腱将力传递给骨骼。
因此，我们需要了解肌肉的结构特征、力学性质和收缩特性等，以便更好地模拟肌肉的力学行为。
骨肌系统的力学行为可以通过建立数学模型和进行仿真来模拟和分析。
数学模型可以通过应用力学原理和运动学原理等来描述骨肌系统的运动和力学行为。
而仿真则可以通过计算机模拟来模拟和预测骨肌系统的力学行为。
通过建立骨肌系统的数学模型和进行仿真，我们可以更好地理解和分析骨肌系统的力学行为，为骨肌系统相关疾病的诊断和治疗提供重要依据。
在骨肌系统的生物力学建模与仿真中，还存在一些挑战和问题需要解决。
首先，骨肌系统的结构和力学性质具有很大的个体差异性，因此建立通用的模型是非常困难的。
其次，骨肌系统的力学行为受到多种因素的影响，包括肌肉的激活和疲劳、关节的稳定性和活动范围等，这些因素的复杂性增加了建模和仿真的难度。
基于一般力学的力学系统建模与仿真
基于一般力学的力学系统建模与仿真一、引言力学是研究物体运动和力的学科，它对于工程、物理学等学科的发展具有重要作用。
在力学研究中，力学系统的建模与仿真是一项重要的任务，它可以帮助我们更好地理解和预测物体在不同条件下的运动。
二、力学系统的基本概念在力学中，力学系统指的是被研究的物体或系统。
力学系统的建模是将实际物体或系统抽象为数学模型，以方程或图形的形式表示其特性和运动规律。
力学系统的仿真是通过数值计算等方法，模拟力学系统的运动和相互作用过程。
三、力学系统的建模方法1. 分析法分析法是一种基于理论和经验的建模方法，它通过数学方程和解析解来描述力学系统的行为。
例如，牛顿第二定律可以用来描述质点的运动，欧拉-拉格朗日方程可以用来描述多自由度系统的运动。
2. 实验法实验法是通过实验数据来对力学系统进行建模。
研究人员可以通过实验观测和测量，获得力学系统在不同条件下的运动规律，并据此建立数学模型。
3. 计算机辅助设计与仿真计算机辅助设计与仿真是一种基于计算机技术的建模方法。
借助计算机软件，研究人员可以模拟和分析复杂的力学系统。
通过输入系统的物理参数和初始条件，计算机可以计算出系统的运动轨迹和力学特性。
四、力学系统的仿真技术1. 数值方法数值方法是力学系统仿真中常用的技术之一。
它通过将连续的运动问题离散化为离散的时间步进问题，借助计算机进行数值计算。
常用的数值方法有欧拉方法、龙格-库塔方法等。
2. 有限元方法有限元方法是一种广泛应用于结构力学与流体力学等领域的仿真技术。
它将力学系统离散为有限数量的小元素，建立节点和元素之间的连接关系，通过求解线性方程组来获得系统的运动状态。
3. 多体动力学模拟多体动力学模拟是力学系统仿真的一种高级技术。
它可以模拟多个物体之间的相互作用和运动规律，用于研究复杂力学系统的行为。
常见的多体动力学仿真软件有ADAMS、SIMPACK等。
五、力学系统建模与仿真的应用领域力学系统建模与仿真在工程领域的应用非常广泛，包括但不限于以下几个方面：1. 车辆工程：对汽车、飞机等载具的运动进行仿真，优化设计和提高性能。

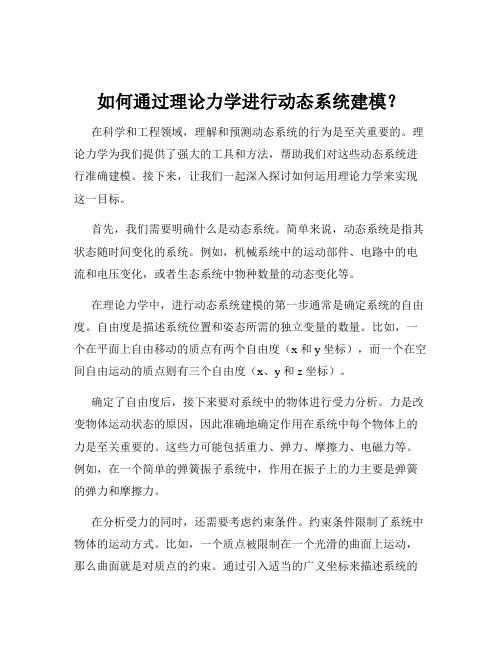

如何通过理论力学进行动态系统建模？
如何通过理论力学进行动态系统建模？在科学和工程领域，理解和预测动态系统的行为是至关重要的。
理论力学为我们提供了强大的工具和方法，帮助我们对这些动态系统进行准确建模。
接下来，让我们一起深入探讨如何运用理论力学来实现这一目标。
首先，我们需要明确什么是动态系统。
简单来说，动态系统是指其状态随时间变化的系统。
例如，机械系统中的运动部件、电路中的电流和电压变化，或者生态系统中物种数量的动态变化等。
在理论力学中，进行动态系统建模的第一步通常是确定系统的自由度。
自由度是描述系统位置和姿态所需的独立变量的数量。
比如，一个在平面上自由移动的质点有两个自由度（x 和 y 坐标），而一个在空间自由运动的质点则有三个自由度（x、y 和 z 坐标）。
确定了自由度后，接下来要对系统中的物体进行受力分析。
力是改变物体运动状态的原因，因此准确地确定作用在系统中每个物体上的力是至关重要的。
这些力可能包括重力、弹力、摩擦力、电磁力等。
例如，在一个简单的弹簧振子系统中，作用在振子上的力主要是弹簧的弹力和摩擦力。
在分析受力的同时，还需要考虑约束条件。
约束条件限制了系统中物体的运动方式。
比如，一个质点被限制在一个光滑的曲面上运动，那么曲面就是对质点的约束。
通过引入适当的广义坐标来描述系统的运动，并结合约束条件，可以将复杂的实际问题转化为数学上可处理的形式。
在建立数学模型时，牛顿定律是常用的基础。
牛顿第二定律 F ＝ma（其中 F 是合力，m 是物体质量，a 是加速度）是描述物体运动与受力关系的核心方程。
对于多物体系统，可以将每个物体的牛顿定律方程联立起来，形成一组微分方程组。
除了牛顿定律，拉格朗日力学和哈密顿力学也为动态系统建模提供了不同的视角和方法。
拉格朗日力学通过引入拉格朗日函数 L ＝ T V （其中 T 是系统的动能，V 是系统的势能），并利用拉格朗日方程来描述系统的运动。
这种方法在处理复杂约束的系统时往往更加简洁。
哈密顿力学则基于哈密顿函数 H ＝ T ＋ V，通过哈密顿正则方程来描述系统的动态。
《力学系统的建模》课件
将模型与实际数据进行比较，验证模型的准确性和适用性。
02
力学系统的基本类型
质点和刚体运动系统
总结词
质点和刚体运动系统是经典力学中最基 础的系统，主要研究质点和刚体的运动 规律。
VS
详细描述
质点和刚体运动系统是经典力学中最基础 的系统，主要研究质点和刚体的运动规律 。质点是指没有大小和形状的点，其运动 轨迹可以用几何图形表示；而刚体则是指 在外力作用下形状和大小不会发生改变的 物体，其运动轨迹可以用刚体的平动和转 动来表示。
详细描述
相对论力学系统是基于爱因斯坦相对论建立的力学系统，主要研究高速运动和强引力场中的力学行为 。相对论指出，光速是宇宙中最快的速度，任何物体的运动速度都不能超过光速。相对论力学系统主 要研究相对论效应对物体运动状态的影响，如时间膨胀、长度收缩等现象。
03
力学系统的数学建模
牛顿第二定律
总结词
描述物体运动状态变化的基本规律
《力学系统的建模》ppt课 件
目录
• 力学系统建模概述 • 力学系统的基本类型 • 力学系统的数学建模 • 力学系统的数值模拟方法 • 力学系统建模的工程应用
1
力学系统建模概述
定义与特点
定义
力学系统建模是使用数学模型 描述和分析力学系统的过程。
抽象性
从实际系统抽象出核心要素和 关系。
精确性
数学模型提供定量的预测和描 述。
多体动力学仿真方法
多体动力学仿真方法是一种基于物理 模型的数值模拟方法。通过建立多体 系统的动力学模型，可以模拟多体系 统的运动和相互作用，从而可以预测 系统的动态行为。
VS
多体动力学仿真方法广泛应用于机械 系统、航天器、机器人等领域，是一 种非常有效的数值模拟方法。

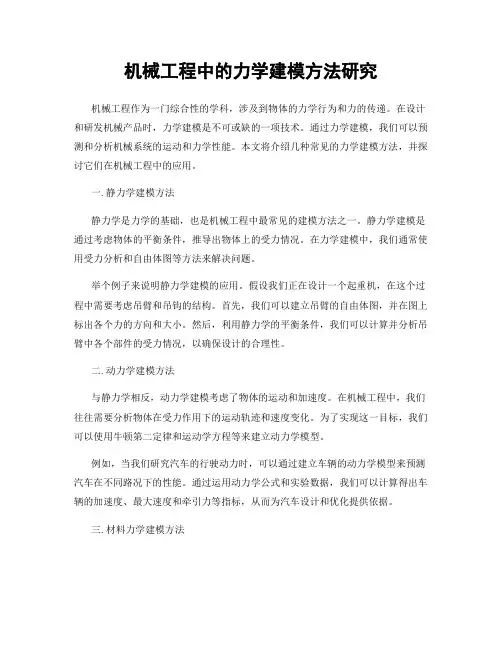

机械工程中的力学建模方法研究

机械工程中的力学建模方法研究机械工程作为一门综合性的学科，涉及到物体的力学行为和力的传递。
在设计和研发机械产品时，力学建模是不可或缺的一项技术。
通过力学建模，我们可以预测和分析机械系统的运动和力学性能。
本文将介绍几种常见的力学建模方法，并探讨它们在机械工程中的应用。
一. 静力学建模方法静力学是力学的基础，也是机械工程中最常见的建模方法之一。
静力学建模是通过考虑物体的平衡条件，推导出物体上的受力情况。
在力学建模中，我们通常使用受力分析和自由体图等方法来解决问题。
举个例子来说明静力学建模的应用。
假设我们正在设计一个起重机，在这个过程中需要考虑吊臂和吊钩的结构。
首先，我们可以建立吊臂的自由体图，并在图上标出各个力的方向和大小。
然后，利用静力学的平衡条件，我们可以计算并分析吊臂中各个部件的受力情况，以确保设计的合理性。
二. 动力学建模方法与静力学相反，动力学建模考虑了物体的运动和加速度。
在机械工程中，我们往往需要分析物体在受力作用下的运动轨迹和速度变化。
为了实现这一目标，我们可以使用牛顿第二定律和运动学方程等来建立动力学模型。
例如，当我们研究汽车的行驶动力时，可以通过建立车辆的动力学模型来预测汽车在不同路况下的性能。
通过运用动力学公式和实验数据，我们可以计算得出车辆的加速度、最大速度和牵引力等指标，从而为汽车设计和优化提供依据。
三. 材料力学建模方法在机械工程中，材料力学建模是研究材料性能和强度的重要方法之一。
材料力学建模主要考虑材料的应力和应变关系，通过实验和理论分析来得到材料的力学性质。
举个例子，假设我们需要设计一个承受高温和高压的压力容器，材料的强度和耐热性就是设计中需要考虑的重要指标。
通过材料力学建模，我们可以通过应力应变曲线和变形特性的研究来确定合适的材料和优化设计。
四. 计算力学建模方法随着计算机技术的发展，计算力学建模方法在机械工程领域中得到广泛应用。
计算力学建模利用数值方法和模拟技术，通过计算机模拟物体的受力和运动行为。
力学建模步骤
力学建模步骤一、引言力学建模是解决实际工程问题的重要手段之一，它通过对物理现象进行抽象和简化，建立数学模型，从而对问题进行定量分析和预测。
本文将详细介绍力学建模的步骤，以期为相关领域的研究和应用提供参考。
二、建立模型准备在建立力学模型之前，需要做好充分的准备工作。
首先，要明确研究目的和问题，了解相关背景知识和基本理论。
其次，要进行充分的文献调研，掌握前人的研究成果和经验，以便在建模过程中避免重复和不必要的错误。
此外，还要对实际现象进行观察和实验，收集相关数据和信息，以便对模型进行验证和优化。
三、建立模型在准备工作完成后，可以开始建立力学模型。
模型的建立需要遵循一定的原则和方法。
首先，要对问题进行简化和抽象，忽略次要因素，突出主要矛盾。
其次，要根据物理规律和数学原理，选择合适的数学工具和符号系统，建立数学方程和表达式。
在建立模型的过程中，要注意模型的普适性和可扩展性，以便对不同情况进行推广和应用。
四、模型求解建立模型后，需要对模型进行求解。
求解的方法取决于模型的复杂性和具体要求。
对于简单的线性模型，可以直接求解；对于复杂的非线性模型，可能需要采用数值计算方法进行求解。
常用的数值计算方法包括有限元法、有限差分法、边界元法等。
在求解过程中，需要注意精度和稳定性的问题，保证求解结果的真实可靠。
五、模型验证与优化模型求解后，需要对结果进行验证和优化。
验证的方法包括理论验证和实验验证。
理论验证可以通过对比已知解或验证模型的内在逻辑一致性来进行；实验验证可以通过实验数据与模型结果的对比来进行。
如果验证结果不符合预期，需要对模型进行优化和调整。
优化的方法包括参数调整、模型简化、增加约束条件等。
在优化过程中，需要注意保持模型的合理性和可解释性，以便更好地指导实际应用。
六、结论力学建模是解决实际工程问题的重要手段之一，本文详细介绍了力学建模的五个步骤：建立模型准备、建立模型、模型求解、模型验证与优化。
这些步骤相互关联、相互影响，构成了完整的力学建模过程。
多体系统动力学建模与分析方法研究
多体系统动力学建模与分析方法研究多体系统动力学是研究物体之间相互作用和运动规律的学科。
它涉及到物理学、工程学、数学等多个领域，对于解决实际问题具有重要的意义。
本文将介绍多体系统动力学建模与分析方法的研究进展和应用。
一、经典力学建模方法在多体系统动力学研究中，经典力学是最基础和常用的建模方法。
它基于牛顿定律，通过描述物体的质量、力和加速度之间的关系来建立系统的数学模型。
这种方法适用于描述宏观物体的运动，可以求解系统的轨迹、速度和能量等动力学变量。
二、约束动力学建模方法在实际问题中，多体系统的运动通常受到各种约束条件的限制。
为了描述这些约束对系统运动的影响，约束动力学建模方法被提出。
该方法利用拉格朗日乘子法和虚功原理等数学工具，将约束条件引入系统的动力学方程中，从而求解系统的运动规律。
这种方法应用于机械系统、弹性体系统等领域，可以描述复杂系统的运动过程。
三、混沌动力学建模方法混沌动力学是描述非线性系统运动的一种方法。
对于由多个非线性微分方程组成的系统，其运动状态可能呈现出无规则的复杂变化。
混沌动力学建模方法通过数学手段，研究系统的分岔和混沌现象，并利用分形几何等理论描述系统的不确定性和复杂性。
四、网络动力学建模方法随着信息技术的发展，网络动力学建模方法逐渐得到广泛应用。
该方法将多体系统视为一个由节点和边构成的网络，节点表示物体，边表示它们之间的相互作用。
通过分析网络的拓扑结构和节点之间的动力学耦合关系，可以揭示系统的自组织特性和普适性行为。
网络动力学建模方法在社交网络、生物网络等领域具有重要应用，可以帮助解决复杂系统的建模与分析问题。
五、应用案例上述多体系统动力学建模与分析方法在科学研究和工程实践中得到广泛应用。
以机械系统为例，通过经典力学建模方法可以分析机械结构的稳定性和振动特性。
约束动力学建模方法可以研究机械装配过程中的约束关系和运动轨迹。
混沌动力学建模方法可以探索机械系统运动的复杂性和不确定性。
理论力学中的弹簧和阻尼器如何建模？
理论力学中的弹簧和阻尼器如何建模？在理论力学的领域中，弹簧和阻尼器是非常重要的元素，它们在各种物理系统的建模和分析中起着关键作用。
理解如何对弹簧和阻尼器进行准确建模，对于研究物体的运动、力学行为以及系统的稳定性等方面具有重要意义。
首先，让我们来谈谈弹簧。
弹簧是一种能够储存和释放弹性势能的元件。
在建模弹簧时，我们通常使用胡克定律，其表达式为 F ＝ kx ，其中 F 是弹簧施加的力，k 是弹簧的劲度系数，x 是弹簧的伸长或压缩量。
这里的负号表示弹簧施加的力总是朝着恢复其原始长度的方向。
当考虑一个简单的弹簧连接两个物体的情况时，我们可以根据胡克定律来计算弹簧对物体施加的力。
例如，在一个水平方向上的弹簧系统中，如果弹簧的一端固定，另一端连接一个质量为 m 的物体，并且物体从平衡位置移动了 x 的距离，那么弹簧施加在物体上的力就是 kx 。
这个力将影响物体的运动状态。
在建模弹簧时，还需要考虑弹簧的质量。
在一些简单的模型中，我们可以忽略弹簧的质量，将其视为无质量的理想弹簧。
但在更精确的模型中，弹簧的质量可能会对系统的动态特性产生影响。
此时，我们需要使用更复杂的方法来考虑弹簧质量的分布和其对系统的作用。
接下来，我们再看看阻尼器。
阻尼器是一种能够消耗能量的元件，它的作用是减缓物体的运动。
阻尼器施加的力通常与物体的速度成正比，其表达式为 F ＝ cv ，其中 c 是阻尼系数，v 是物体的速度。
阻尼器在实际系统中非常常见，比如汽车的减震器、机械系统中的摩擦阻尼等。
在建模阻尼器时，我们需要根据具体的情况确定阻尼系数 c 的值。
阻尼系数越大，阻尼器对物体运动的抑制作用就越强。
在一个包含弹簧和阻尼器的系统中，例如一个质量弹簧阻尼器系统，物体的运动方程可以通过牛顿第二定律来建立。
假设质量为 m 的物体连接在弹簧和阻尼器上，弹簧的劲度系数为 k ，阻尼系数为 c ，物体的位移为 x ，速度为 v ，则根据牛顿第二定律 F ＝ ma ，我们可以得到：ma ＝ kx cv这是一个二阶常系数线性微分方程，通过求解这个方程，我们可以得到物体的位移、速度和加速度随时间的变化规律，从而了解系统的动态行为。
《力学系统的建模》课件
目录
• 力学系统建模概述 • 力学系统的基本类型 • 力学系统的建模方法 • 建模过程中的注意事项 • 案例分析
01
力学系统建模概述
定义与特点
定义
力学系统建模是通过对现实世界中的 力学系统进行抽象和简化，用数学模 型描述其运动规律和行为特征的过程 。
特点
力学系统建模具有描述精确、可预测 性强、可重复性高等特点，是研究力 学问题的重要手段。
总结词
流体动力学模型描述了流体（如气体或液体）在运动状态下的力学行为。
详细描述
流体动力学模型广泛应用于航空航天、气象学、水利工程和流体机械等领域。通过流体动力学模型， 我们可以研究流体的速度场、压力场和温度场等特性，以及流体与固体界面的相互作用。
振动系统模型案例
总结词
振动系统模型描述了物体在振动状态下的力 学行为，包括简谐振动、受迫振动和自激振 动等。
质点和刚体的运动方程
质点的运动方程通常由牛顿第二定律给出，而刚体的运动方程则涉 及到转动和平移的组合。
质点和刚体的实例
行星的运动可以视为质点的运动，而桥梁则可以视为一个刚体。
弹性力学系统
弹性力学系统的定义
弹性力学系统是由弹性材料组成的源自统，在外 力作用下会发生形变。弹性力学系统的方程
弹性力学系统的方程通常由胡克定律给出，即 力和形变之间的关系。
注意事项
适用于分析流体运动问题，如流体动力学、航空航天 等。
振动系统建模法
总结词
基于振动理论，通过已知振动特性和系统参数建 立力学模型的方法。
适用范围
适用于分析振动问题，如机械振动、地震波传播 等。
详细描述
根据振动理论，物体的振动特性与系统参数之间 存在一定的关系，通过测量或已知的振动特性和 系统参数，可以建立描述物体振动规律的数学模 型。
