体育场馆照明系统改进方案
体育场馆照明系统改进方案1. 项目背景随着体育赛事的日益普及，观众对于比赛直播的画质要求也越来越高。
体育场馆照明系统作为影响比赛直播画质的关键因素，其性能直接关系到观众的观看体验。
然而，现有的体育场馆照明系统存在能耗高、光线分布不均、调节不便等问题，亟待改进。
2. 改进目标本次体育场馆照明系统改进方案的目标如下：- 提高照明效果，确保比赛画面清晰、亮度适宜。
- 降低能耗，减少运行成本。
- 提高系统智能化水平，实现照明控制的精细化管理。
- 提高系统稳定性，确保照明设备长期高效运行。
3. 改进方案针对现有体育场馆照明系统存在的问题，提出以下改进措施：3.1 采用高效节能光源- 选用高光效、低能耗的LED光源替代传统荧光灯光源。
LED 光源具有寿命长、光效高、能耗低等优点，有利于降低体育场馆照明系统的能耗。
3.2 优化照明设计- 采用专业照明设计软件进行照明设计，确保光线分布均匀，减少照明的死角和眩光现象。
- 根据比赛类型和场地使用需求，合理布置照明设备，以达到最佳的照明效果。
3.3 引入智能控制系统- 采用智能照明控制系统，实现照明设备的远程监控、自动调节和场景切换。
- 通过传感器收集环境亮度、比赛类型等信息，实现照明系统的自适应调节，提高照明效果和能源利用率。
3.4 提高照明设备性能- 选用高品质照明设备，确保系统稳定运行。
- 采用模块化设计，便于设备的维护和更换。
3.5 完善照明系统维护与管理- 制定完善的照明设备维护计划，确保设备定期检查、维修。
- 加强照明系统运行监控，发现异常情况及时处理。
4. 预期效果实施该改进方案后，预期可以达到以下效果：- 照明效果得到显著提升，比赛画面清晰、亮度适宜。
- 能耗降低，运行成本减少。
- 照明控制更加精细化，系统智能化水平提高。
- 照明设备稳定性增强，故障率降低。
5. 项目实施与验收为确保项目顺利实施，特制定以下实施与验收方案：- 成立专门的项目组，明确项目分工，确保项目按期完成。
体育馆智能照明控制系统方案
体育馆智能照明控制系统方案目录一、前言 (3)1.1 编写目的 (3)1.2 背景介绍 (4)1.3 照明控制系统的意义 (4)二、系统综述 (6)2.1 智能照明控制系统的定义 (6)2.2 系统的组成与功能 (7)2.3 控制系统的工作原理 (9)三、需求分析 (10)3.1 体育馆照明需求概述 (12)3.2 功能需求分析 (13)3.2.1 色彩调节 (14)3.2.2 高度调节 (15)3.2.3 远程控制 (17)3.2.4 节能模式 (18)3.3 安全需求分析 (19)四、设计方案 (20)4.1 硬件设备选择 (22)4.1.1 控制器 (24)4.1.2 执行器 (25)4.1.3 传感器 (26)4.2 软件系统设计 (27)4.2.1 系统架构设计 (28)4.2.2 功能模块设计 (29)4.3 控制策略制定 (32)4.3.1 自动控制策略 (33)4.3.2 手动控制策略 (35)五、系统实施计划 (36)5.1 工程实施步骤 (36)5.2 时间表及预算 (37)六、风险评估与应对措施 (38)6.1 技术风险及应对 (39)6.2 实施风险及应对 (40)七、维护与升级 (41)7.1 日常维护 (43)7.2 定期升级 (44)八、总结 (45)8.1 方案优点 (46)8.2 发展前景 (47)一、前言提供舒适的光环境：根据不同的比赛或活动需求，提供适宜的光照条件和氛围，确保运动员和观众的良好体验。
节能减排：通过智能调控，合理调整照明设备的开关和亮度，降低不必要的能源消耗，提高能源利用效率。
提高管理效率：通过智能化管理系统，实现对照明系统的远程监控和控制，提高管理效率和响应速度。
灵活适应多种场景：系统能够适应不同的赛事和活动场景，快速调整照明布局和亮度，满足多样化的需求。
本方案的实施，将有助于提高体育馆的智能化水平，提升用户体验，降低运营成本，为体育馆的可持续发展提供有力支持。
浅谈体育场 馆 比赛 场地照明 及智能控制系统设计导则
浅谈体育场馆比赛场地照明及智能控制系统设计导则近年来，随着我国体育事业的蓬勃发展，全国各地每年都要新建和改造大量的体育建筑，并在其中大量应用智能化系统。
智能化系统在体育建筑中具有重要的地位，可以比喻为体育建筑中的"中枢神经"系统。
但是由于目前国家和行业主管部门尚未出台体育建筑智能化相关标准，有关各方在建设过程中均感无据可依，从而导致建设资金浪费、建筑功能不全、系统档次不均衡等问题，严重的甚至影响体育建筑的正常使用。
尽快制定相应的行业标准，已成当务之急。
建设部工程质量安全监督与行业发展司在2003年上半年，设立了《体育建筑智能化系统设计导则》专题研究项目，在建设部建筑智能化技术专家委员会的指导下，由国家体育总局体育设施建设和标准办公室承担。
该课题结合体育建筑的特点，以系统设计为开端，重点研究体育建筑智能化系统基本架构及其技术规范。
在课题研究成果的基础上，形成了本导则。
而体育场(馆)比赛场地照明及自动控制系统是《体育建筑智能化系统设计导则》中一个系统，本文在此就体育场(馆)比赛场地照明及自动控制系统的设计作一阐述，并列出相应的系统设计导则(讨论稿)，供广大业内设计人员参考，并欢迎业内人士指正。
1设计导则的依据在本设计导则的编写过程中，参考了一些国内外关于体育场(馆)的照明设计标准资料。
1.1国际组织及先进国家的照明标准(1)足球场照明(CIENo.57-1983);(2)体育照明装置的光度规定和测量指南(CIENo.67-1986);(3)彩色电视和电影系统用体育比赛照明指南(CIENo.83-1989);(4)室外体育和场地照明的眩光评价(CIENo.112-1994);(5)欧洲体育照明标准(CIBSE)，LG41990;(6)田径场、足球场、橄榄球场的照明基准(JISZ-9121-1995);(7)体育照明标准(北美照明手册1999);(8)多功能室内体育场馆人工照明指南(GAISF，国际体育联合会)。
体育场照明控制方案
体育场照明控制方案体育场照明控制方案是保证体育场比赛、演出等活动正常进行的重要环节之一。
一个好的照明控制方案不仅可以提高比赛和演出的观赏性，还可以节约能源、保护环境。
本文将介绍几种常见的体育场照明控制方案。
一、手动控制方案手动控制方案是最基础的控制方案，也是最容易实现的方案。
该方案的实现方式是在场馆内设置手动开关，由工作人员根据比赛或演出的需要手动控制照明设备的开关。
这种方案的优点是操作简单、易于实现，缺点是需要人工操作，不够智能化，且容易出现误操作。
二、时间控制方案时间控制方案是通过预设时间来控制照明设备的开关，实现自动化控制。
该方案的实现方式是在场馆内设置定时器，预设比赛或演出的开始和结束时间，系统会在预设时间自动开启或关闭照明设备。
这种方案的优点是自动化程度高，不需要人工干预，缺点是无法根据实际情况进行调整，如果比赛或演出时间有变动，就需要重新设置定时器。
三、光感控制方案光感控制方案是通过光感器来感知室内光线强度，从而自动调节照明设备的亮度。
该方案的实现方式是在场馆内设置光感器，当室内光线强度低于预设值时，照明设备会自动开启，并根据实时光线强度调节亮度；当室内光线强度高于预设值时，照明设备会自动关闭。
这种方案的优点是能够根据实际情况自动调节亮度，节约能源，缺点是需要购买昂贵的光感器设备。
四、智能控制方案智能控制方案是综合利用多种技术手段实现的一种高级照明控制方案。
该方案的实现方式是在场馆内设置智能控制系统，通过人工智能算法和大数据分析技术对比赛或演出进行智能化分析和预测，从而自动调节照明设备的亮度、颜色等参数。
这种方案的优点是自动化程度高，能够根据实际情况智能调节照明设备，提高比赛或演出的观赏性，缺点是成本较高。
总之，体育场照明控制方案有多种选择，不同方案适用于不同的场合和需求。
在选择照明控制方案时，需要综合考虑多种因素，如实际需求、成本、可行性等。
只有选择合适的照明控制方案才能保证比赛或演出的顺利进行，并实现节约能源、保护环境等目标。
智能照明控制技术之体育馆应用浅析
ｃｄ ｎ ｔ ｈ ｃｕ ｌｖ ｌｅ ａ ｕｅ ａ ｄ ｔ ｓｇ ａｉｆ ｓｔｅ ｒｑｕｒｍｅ ｔ ｆｉ ｕ ｎ ｔ ｎ ｓａ ｄ ｒ ｆｖ ｒｏ ｓｓ ｏ ｓｅ ｅ ｔ． ｉｅ ｔｗｉ ｔｅ ａ ｔ ａ ａｕ ｓｍｅ ｓｒ ｄ， ｎ ｈｅｄｅｉｎ ｓ ｔ ｉ ｈ ｅ ｉｅ ｎｓｏ ｌ ｍｉａｉ ｔｎ ａ ｄ ｏ ａ ｕ ｐ ｒ ｖ ｎｓ ｈ ｓｅ ｌ ｏ ｉ ｔ
周 至 庭 马 雩 邵 蜀
（ 南京工业 大 学 自动化 与 电气 工程 学院 ， 江苏 南京 ２００ ） １０９
摘
要 ：为了追求 节 能 、 环保 、 效 、 全 的照 明 ， 高 安 智能 照明控 制 系统在 体 育 馆 照 明 中的 应用 日益 受到 人 们 的重 视 。主要 分 析 了智 能
ｖ ｒｉａ ｌ ｍｉ ａｉｎ ａ ｄ ｔｅ ｕ ｉ ｒ ｉ ｆｉ ｕ ｎ ｔｏ ｒ ａｃ ｌｔｄ ｂ ｄ ｐｉ ｇｔｅ ａ ｐ ｉａｉｎｓ ｆ ｒ ｅｔｃ ｉｕ ｎ ｔｏ ｎ ｈ ｎｆ ｍ ｔ ｏ ｌ ｍｉａｉｎａ ｅｃ ｌｕａｅ ｙ ａ ｏ ｔｎ ｈ ｐ ｌｃ ｔｏ ｏｔ ｅ，ａ ｄ ｉ ｓ ｏ ｈ ｔｔ ｅｒ ｓ ｌ ｒ ｏｎ ｌ ｌ ｏ ｙ ｌ ｗａ ｎ ｔ ｈ ｗｓｔａ ｈ ｅ ｕｔ ａｅ ｃ ｉ— ｓ
ｃ ｎ ｏ ｓ ｔ （ ｙ ａ ｔ）ｉ ｄ ｓ ｎｎ ｅｓ ｄ ｍ ｌ ｈ ｎ ａｊ ｇＵ ｉ ｒ ｔ ｏ ｃ ｎ ｌ ａ ｌ ａ ａ ｚｄ Ｔ ｅ ｏ ｚ ｔ ｌ ｉ ｔ ｎ ｏｔｌ ｙ ｅ Ｄ ｎｌ ｒ ｓ ｍ ｉ ｎ ｅｉ ｉ ｔ ａ ｉ ｇ ｔ ｇ ｆ ｎ ｎ ｎ ｅ ｉ ｆ ｅ ｈ ｏ ｇ ｉ ｍ ｉ ｙ ｎｌ ｅ ． ｈ ｒ ｏ ａ ｉｕ ｎ ｉ ， ｅ ｇ ｇｈ ｔ ｕ ｉ ｉ ｏ Ｎ ｉ ｖ ｓｙ Ｔ ｏ ｓ ｎ ｙ ｙ ｈ ｉ ｎｌ ｌ ｍ ａ ｏ

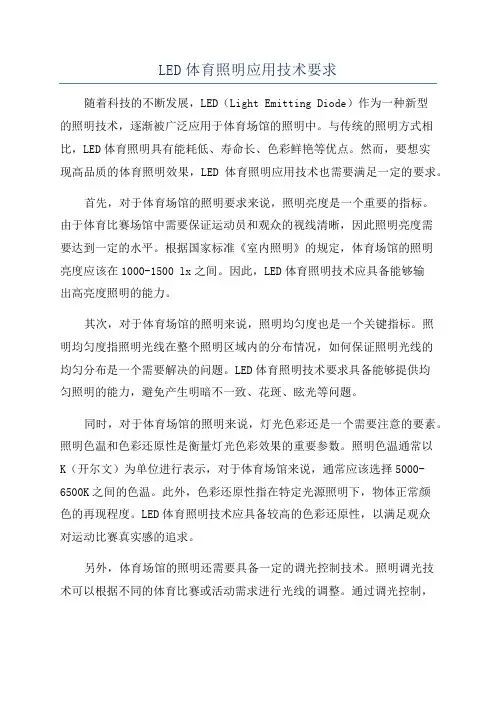

LED体育照明应用技术要求
