磁振热治疗仪的治疗原理和作用
磁振热治疗仪-治疗导子工作示意图
治疗导子的工作原理
常见部位治疗示意图
颈肩治疗
腰椎治疗
膝关节治疗
磁振热治疗仪
案例1，软组织损伤： 软组织的范围，包括人体的皮肤、皮下组织、肌肉、肌键、筋膜、韧带、关节囊、骨膜 和神经、血管等。上述组织在日常生活中如果受到强力撞击、扭转、牵拉、压迫，或者
磁振热治疗仪
磁振热治疗仪
• • • • • •
推广方向： 1、康复科 2、疼痛科 3、中医科 4、老干部病房 5、社区门诊
因为体质薄弱，劳累过度以及风寒湿邪气的侵袭等各种原因导致损伤，都称为软组织损
伤。主要的表现是：疼痛、肿胀和功能障碍等。 磁振热治疗仪对其的治疗作用： 1.镇痛、消肿、消炎等作用； 2.增加血液流量和代谢率； 3.直接或间接地提高痛阀。
磁振热治疗仪
案例2分析：
著名颈椎病专家、中山大学附属第一医院康复科主任赖在文教授日前在 中国康复医学会第七次全国颈椎病学术会议上介绍说，在他接诊的颈椎病人 当中，40岁以下患者人数过半，其中年龄最小的只有两岁。近年来，我国颈 椎病的发病率越来越高。调查显示，全国大约有7％～10％的人患颈椎病，而 且，颈椎病发病出现低龄化趋势，其中中小学生的颈椎病发病率急速上升。 好发人群：不管是从事体力劳动的工人、农民、还是从事办公室工作的 职员、经理或学者，几乎不分年龄、性别，都受到颈椎病、腰椎病等的侵袭 或威胁。 过去的治疗方法：1.针灸、手法；2.理疗：电疗、热疗、红外线、牵引 等。 现代的理疗仪器：磁振热治疗仪（软组织伤痛治疗仪）
磁振热治疗仪适应症
适应症： 1、软组织扭伤、肌肉劳损； 2、颈肩腰腿痛、脊椎间盘突出症； 3、肩关节炎、关节痛； 4、类风湿性关节炎、骨性关节炎； 5、术后痛。
磁振热疗仪禁忌症
• 禁忌症：
•
• • • • •
1、出血倾向（包括女性月经期）；
2、严重的心、肺及肾脏疾病； 3、高热，恶性肿瘤晚期； 4、各种感染和非特异性感染病灶；各种外伤急性期；围 5、金属内固定患者； 6、孕妇等； 手术期；
磁振热治疗仪概要
磁振热治疗仪
主要技术参数：
1、磁场强度范围为1mT~38mT
2、最大输出电压的有效值为低于36V的安全电压; 3、温度控制四级可调:40℃、50℃、60℃、70℃ 4、治疗时间0~99min可调 5、电源:a.c220V±10﹪\50HZ±2﹪
6、输入功率:400VA
康复理疗设备专业制造商
LGT-2600系列
康复理疗设备专业制造商
LGT-2600系列
磁振热治疗仪
治疗原理：
1、采用磁场、振动、温热三种物理因子相结合同
步治疗.
2、改善血液的循环,加速血液流动,提高血管通透 性,促进炎症产物排除。 3、消肿、消炎、止痛的作用 4、振动伴有舒适的按摩感,可以解除因工作紧张 或体位不正引起的疲劳和肌肉酸痛.
康复理疗设备专业制造商
磁振热治疗仪
产品的性能特点：
1、产品通过ISO13485和ISO9001质量体系认证; 2、采用磁场、振动、温热三种物理因子相结合进 行同步治疗; 3、两种治疗（振动）模式,可根据病情自行选择; 4、具有两种不同的温热导子(标准温热导子、颈肩 温热导子);
康复理疗设备专业制造商
LGT-2600系列Fra bibliotek康复理疗设备专业制造商
LGT-2600系列
磁振热治疗仪
谢谢！
市场部制作
康复理疗设备专业制造商
磁振热治疗仪
产品的性能特点：
5、采用了先进的微控器控制技术.选用进口的数字传感, 抗干扰能力强; 6、清晰的LED数码显示; 7、治疗时间0-99min可调; 8、温度控制精确,四级可调: 40℃、50℃、60℃、70℃; 9、程度式设计,治疗完毕自动复位,并有蜂鸣报警提示; 10、科学的安全设计，治疗导子与主机接触不良，机器 会安全报警提示； 11、先进的触摸式面板,美观、灵敏、耐用; 12、完美的工艺设计,台车式外形,结构牢固.

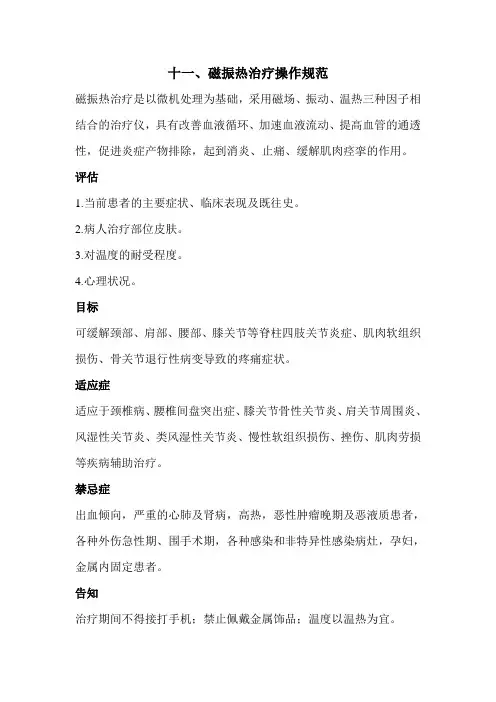

11.磁振热治疗操作规范
十一、磁振热治疗操作规范磁振热治疗是以微机处理为基础，采用磁场、振动、温热三种因子相结合的治疗仪，具有改善血液循环、加速血液流动、提高血管的通透性，促进炎症产物排除，起到消炎、止痛、缓解肌肉痉挛的作用。
评估1.当前患者的主要症状、临床表现及既往史。
2.病人治疗部位皮肤。
3.对温度的耐受程度。
4.心理状况。
目标可缓解颈部、肩部、腰部、膝关节等脊柱四肢关节炎症、肌肉软组织损伤、骨关节退行性病变导致的疼痛症状。
适应症适应于颈椎病、腰椎间盘突出症、膝关节骨性关节炎、肩关节周围炎、风湿性关节炎、类风湿性关节炎、慢性软组织损伤、挫伤、肌肉劳损等疾病辅助治疗。
禁忌症出血倾向，严重的心肺及肾病，高热，恶性肿瘤晚期及恶液质患者，各种外伤急性期、围手术期，各种感染和非特异性感染病灶，孕妇，金属内固定患者。
告知治疗期间不得接打手机；禁止佩戴金属饰品；温度以温热为宜。
物品准备磁振热治疗仪器，毛巾被，一次性中单。
操作流程1.开始连接电源，评估患者主要临床表现、既往史、治疗部位皮肤状况，体质及对疼痛的耐受程度、心理状况等。
2.患者准备，核对患者姓名、诊断、解释治疗程序及相关问题、取合适体位、去除身上所有金属物质、关闭手机，注意保暖。
3.定位根据医嘱正确定位；根据病人病情，选择相应治疗模式，调节时间，调节温度，按启动键。
4.观察治疗过程中密切观察病人病情变化，有无不适，温度，以免烫伤。
5.治疗结束、取下治疗垫，放置在预定地方，关闭仪器。
6.整理协助患者衣着，整理床单位，整理用物。
7.记录根据医嘱详细记录磁振热治疗的客观情况，并签名。
注意事项做此项治疗病人关闭手机，禁止带金属饰品。
１5天为一个疗程。
磁振热治疗仪ppt课件
XY-K-CZR-I产品性能
• 产品性能： • · 将磁疗，振动，热疗三种治疗方式相结合，由一种导子同时输 出，实现三种治疗同步进行；
• · 输出通道：单通道；
• · 数码管显示窗口；
• · 标配一个标准温热导子
• · 治疗仪治疗完毕，并有峰鸣器报警提示。
• 产品性能：
XY-K-CZR-II产品性能
• · 将磁疗，振动，热疗三种治疗方式相结合由一种导子同时输出，实 现三种治疗同步进行；
• · 输出通道：双通道（可同时连接两个导子）； • · 数码管显示窗口；
• · 标配一个标准温热导子和一个颈肩温热导子。
• · 治疗仪治疗完毕，并有峰鸣器报警提示。
XY-K-CZR-III真彩触摸屏产品性能
• · 将磁疗，振动，热疗三种治疗方式相结合由一种导子同时输出，实 现三种治疗同步进行； • · 输出通道：四通道（可同时连接四个导子）； • · 真彩触摸屏显示，提升视觉冲击；触摸调节， 更加方便快捷，彰显科技含量； • · 标配一个标准温热导子，一个颈肩温热导子， 一个关节温热导子，一个分离式温热导子。 • · 治疗仪治疗完毕，并有峰鸣器报警提示。
磁振热治疗仪
磁振热治疗仪工作原理：将磁 疗、振动、热疗三种治疗方式 相结合， 由一种导子同时输 出作用于患者，使患者血管扩 张，进而加速炎性渗出物的吸 收，降低末梢神经兴奋性，解 除肌肉僵硬、缓解肌肉和神经 疼痛，激活肠胃功能，起到消 炎、消肿、镇体在磁场作用下，生物电流受到磁场力的作 用，生物电流的分布、电荷运动形式及其能量状态将 发生改变，可增强酶和细胞的活性，增加生物膜通透 性，强化内分泌功能，改善人体微循环，最终起到改 善局部血液循环，消炎、消肿、镇痛等作用。 • 振动：特定频率的振动可起到局部轻微按摩的作用， 可以解除肌肉紧张、疲劳和酸痛。 • 热疗：热疗能改善血液循环，加速致痛物质的排出及 渗出物的吸收，增加细胞的新陈代谢。
磁振热治疗仪
磁振热治疗仪产品介绍：磁振热治疗仪（软组织伤痛治疗仪）是翔宇公司自主研发的一款多功能物理治疗仪，将磁疗、震动、热疗三种治疗方式相结合，对软组织损伤、颈肩腰腿痛、关节痛、胃肠神经官能症、神经痛效果显著。
产品原理：通过将磁疗、振动、热疗三种治疗方式相结合，可起到扩张血管，加速炎性渗出物吸收，降低末梢神经兴奋性，解除肌肉僵硬、缓解肌肉和神经疼痛，激活肠胃功能，起到镇痛、消炎、消肿等作用。
产品优势：将磁疗、震动、热疗三种治疗方式相结合，实现三种治疗同步进行；导子排列为双向对称磁场，治疗范围和治疗深度加大；治疗温度：四种治疗温度，选择性较同类产品多；输出通道：单通道、双通道、四通道，可同时治疗多个部位或病人。
XY-K-CZR-I将磁疗、振动、热疗三种治疗方式相结合由一种导子同时输出，实现三种治疗同步进行；输出通道：单通道；治疗模式：六种治疗模式可选择；治疗定时时间为治疗时间0-99min,可任意设置；配备一个标准温热导子，可选配颈肩温热导子，关节温热导子，分离式温热导子。
XY-K-CZR-II将磁疗、振动、热疗三种治疗方式相结合由一种导子同时输出，实现三种治疗同步进行；输出通道：双通道（可同时连接两个导子）治疗模式：六种治疗模式可选择；治疗定时时间为治疗时间0-99min,可任意设置；标配一个温热导子和一个颈肩导子，可选配关节温热导子，分离式温热导子。
XY-K-CZR-III将磁疗、振动、热疗三种治疗方式相结合由一种导子同时输出，实现三种治疗同步进行；输出通道：四通道（可同时连接四个导子）；治疗模式：六种治疗模式可选择；治疗定时时间为治疗时间0-99min,可任意设置；配备一个标准温热导子，可选配颈肩温热导子，关节温热导子，分离式温热导子。
磁振热治疗仪工作原理
竞品厂家对比
竞品厂家对比
竞品厂家对比
优势卖点总结
• 1、三功合一，并实现三种#43;1+1＞3的治疗效果。 • 2、六大治疗模式，适应病症更广，更有效。 • 3、多种输出通道、高中低款配置，适合大中小医院、
不同消费人群，使经济效益最大化。 • 4、可配备4款治疗导子，治疗更加灵活、有效。 • 5、中医药管理局推荐产品
XY-K-CZR-I(便携式)
技术参数：
振动频率为50Hz 治疗时间0-99min，可任意设置。 配备：标配一个标准热导子，可+颈肩，分离，关节。 技术优势： 治疗模式：6种 M1-M6 温度控制:四档可调 输出通道：单通道
麻雀虽小五脏俱全，随走随治，想来就来。
XY-K-CZR-II（数码）
技术参数： 治疗时间：0-99min，可任意设置 配备：标配一个标准热导子、颈肩，可+分离，关节。 技术优势： 治疗模式：六种治疗模式可供选择 温度控制：四档可调 输出通道：双通道（可同时连接两个导子） 独立控制 推车式
磁振热治疗仪
商品名：软组织伤痛治疗仪
磁振热治疗仪工作原理
磁振热治疗仪工作原理
采用磁场、振动、热疗三种物理因子相结合 同步治疗，由一种导子同时输出。
磁——导子线圈因交变电流产生交变磁场 振——交变磁因极性方向变化而产生振动 热——线圈铁芯因涡流产生热
起到镇痛、消炎、消肿，解除疲劳和肌肉酸 痛的作用。
治疗原理
治疗功效
• 1、促进局部血液循环，改善组织营养，松解组织 的粘连，缓解疼痛,恢复关节的正常活动。
• 2、激活肠胃功能。 • 3、提高机体自身免疫力。 • 4、抑制神经肌肉兴奋，有镇静作用。

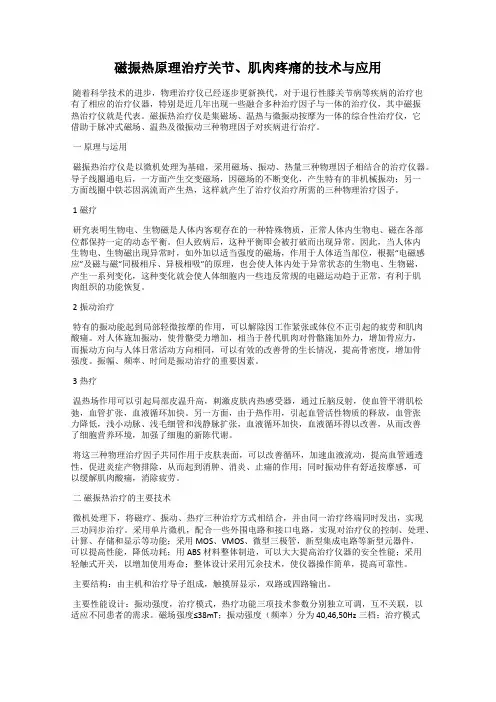

磁振热原理治疗关节、肌肉疼痛的技术与应用
磁振热原理治疗关节、肌肉疼痛的技术与应用随着科学技术的进步，物理治疗仪已经逐步更新换代，对于退行性膝关节病等疾病的治疗也有了相应的治疗仪器，特别是近几年出现一些融合多种治疗因子与一体的治疗仪，其中磁振热治疗仪就是代表。
磁振热治疗仪是集磁场、温热与微振动按摩为一体的综合性治疗仪，它借助于脉冲式磁场、温热及微振动三种物理因子对疾病进行治疗。
一原理与运用磁振热治疗仪是以微机处理为基础，采用磁场、振动、热量三种物理因子相结合的治疗仪器。
导子线圈通电后，一方面产生交变磁场，因磁场的不断变化，产生特有的非机械振动；另一方面线圈中铁芯因涡流而产生热，这样就产生了治疗仪治疗所需的三种物理治疗因子。
1磁疗研究表明生物电、生物磁是人体内客观存在的一种特殊物质，正常人体内生物电、磁在各部位都保持一定的动态平衡。
但人致病后，这种平衡即会被打破而出现异常。
因此，当人体内生物电、生物磁出现异常时，如外加以适当强度的磁场，作用于人体适当部位，根据“电磁感应”及磁与磁“同极相斥、异极相吸”的原理，也会使人体内处于异常状态的生物电、生物磁，产生一系列变化，这种变化就会使人体细胞内一些违反常规的电磁运动趋于正常，有利于肌肉组织的功能恢复。
2振动治疗特有的振动能起到局部轻微按摩的作用，可以解除因工作紧张或体位不正引起的疲劳和肌肉酸痛。
对人体施加振动，使骨骼受力增加，相当于替代肌肉对骨骼施加外力，增加骨应力，而振动方向与人体日常活动方向相同，可以有效的改善骨的生长情况，提高骨密度，增加骨强度。
振幅、频率、时间是振动治疗的重要因素。
3热疗温热场作用可以引起局部皮温升高，刺激皮肤内热感受器，通过丘脑反射，使血管平滑肌松弛，血管扩张，血液循环加快。
另一方面，由于热作用，引起血管活性物质的释放，血管张力降低，浅小动脉、浅毛细管和浅静脉扩张，血液循环加快，血液循环得以改善，从而改善了细胞营养环境，加强了细胞的新陈代谢。
将这三种物理治疗因子共同作用于皮肤表面，可以改善循环，加速血液流动，提高血管通透性，促进炎症产物排除，从而起到消肿、消炎、止痛的作用；同时振动伴有舒适按摩感，可以缓解肌肉酸痛，消除疲劳。
磁振热治疗仪的作用
磁振热治疗仪的作用
磁振热治疗仪是一种利用高频交变磁场产生的磁振热效应来治疗疾病的医疗设备。
它通过产生的磁场作用于人体组织，引起组织内部分子的转动和摩擦，从而产生能量，形成磁振热效应。
这种能量的产生可以促进局部血液循环，加速新陈代谢，增强免疫力，促进伤口愈合，缓解疼痛和炎症等症状。
磁振热治疗仪广泛应用于各个医疗领域。
在骨科中，它可以用于治疗骨关节炎、骨质疏松症、骨折等疾病，促进骨骼的修复和健康生长。
在康复医学中，它可以用于治疗肌肉劳损、关节炎、运动损伤等，缓解疼痛和促进康复。
在中医理疗中，它可以用于治疗气滞血瘀、湿痹等病症，改善气血循环，缓解疼痛。
同时，磁振热治疗仪还可以应用于神经科、妇科、皮肤科等各个专科的治疗中。
磁振热治疗仪具有简便易用、无创伤、无副作用等优点。
它可以根据实际情况调节磁场的频率和强度，以达到最佳的治疗效果。
此外，磁振热治疗仪还具有无毒、无需药物的特点，避免了药物治疗中可能产生的副作用和药物相互作用。
总的来说，磁振热治疗仪作为一种安全高效的治疗设备，对于许多疾病的治疗有着重要的作用。
它不仅可以缓解疼痛、促进康复，还可以提高患者的生活质量，是一种值得推广和应用的医疗技术。
磁振热治疗仪
产品的性能特点：
1、产品通过ISO13485和ISO9001质量体系认证; 2、采用磁场、振动、温热三种物理因子相结合进
四通道： 进口报价9.8万元/台 本公司报价4.6万元/台,并配豪华ABS立式台车
广东省收费标准： 6元/20分钟，每次治疗40分钟， 每次治疗收费12元
LGT-2600B(双通道)：报价3.8万元/台
可同时治疗2人或同一病人2部位，收费24元/次，
效
每天治疗12次，24×12＝288元，
益
每月按20个工作日计算，20×288＝5760元，
会安全报警提示； 11、先进的触摸式面板,美观、灵敏、耐用; 12、完美的工艺设计,台车式外形,结构牢固.
同类厂家产品对比：
目前国内市场的竞争对手主要是：日本伊藤、日本欧技 产品的性能方面没有差异，主要是价格和外形。
双通道： 进口报价：5.8万元/台 本公司报价3.6万元/台,并配豪华ABS立式台车
分
五个月内可收回成本。
析
LGT-2600D(四通道) ：报价5.8万元/台
同时治疗4人，或2病人2部位，收费48元/次，
每天治疗12次，48×12＝576元，
每月按20个工作日计算，20×576＝11520元，
四个月内可收回成本。
部分用户名单：
中山大学附属第二医院
中山大学附属第三医院
河南省平顶山解放军152医院 深圳市平乐骨伤科医院
软组织扭伤、软组织挫伤、肌肉劳损、 颈肩腰腿痛、术后痛、脊椎间盘突出症、 肩关节炎、关节痛、类风湿性关节炎,骨 性关节炎.
磁振热课件
主治： • ①软组织损伤 • ②颈肩腰腿痛
• ③关节炎等
关节炎
关节炎是指由炎症、感染、创伤或其他因素引起的关 节炎性病变，属风湿学科疾病。它的主要特征是关节 红肿、热、痛和功能障碍。
例如
公司产品系列
2014-12-16
XY-K-CZR-I（单通道）台式/立式
技术参数：
额定输入功率：120VA±10％ 主机尺寸：580mm×350×330mm，允差±20mm 机架：580mm×350×750mm，允差±20mm（选配） 磁场强度范围：≤ 38mT 振动频率为50Hz，允差±1Hz 振动幅度为2mm-5mm 治疗模式： 模式1：工作周期1.0S 模式2：工作周期2.0S 模式3：工作周期2.5S 模式4：工作周期3.0S 模式5：工作周期4.0S 模式6：工作周期5.0S 温度控制范围为40℃、46℃、52℃、58℃四级可调，允差±2℃ 治疗定时时间为治疗时间0-99min，可任意设置，步距为1min，允差±5％。
一般收费标准： 20元/两个穴位，每次治疗20-30分钟， 每次治疗收费20元
翔 宇 效产 益品 分临 析床 中
XY-K-CZR-I（单通道）：报价3.98万元/台 可治疗1人或同一病人1部位，收费20元/次，每次治疗 20分钟，每天共治疗24人， 每天收入：20×24＝480元， 每月按22个工作日计算，22×480＝10560元， 四个月内可收回成本。
价格
9.8万元
9.8万元
6.8万元
广州龙之杰
磁+热+振震动同步作用
常州雅思
磁+热+振震动同步作 用
翔宇医疗
磁+热+振震动同步作用 通过ISO9001和ISO13485质 量体系认证，1路、2路、4 路输出，国家中医药管理局 推荐产品
磁振热治疗仪的治疗原理和作用
磁振热治疗仪
案例2分析：
著名颈椎病专家、中山大学附属第一医院康复科主任赖在文教授日前在 中国康复医学会第七次全国颈椎病学术会议上介绍说，在他接诊的颈椎病人 当中，40岁以下患者人数过半，其中年龄最小的只有两岁。近年来，我国颈 椎病的发病率越来越高。调查显示，全国大约有7％～10％的人患颈椎病，而 且，颈椎病发病出现低龄化趋势，其中中小学生的颈椎病发病率急速上升。
好发人群：不管是从事体力劳动的工人、农民、还是从事办公室工作的 职员、经理或学者，几乎不分年龄、性别，都受到颈椎病、腰椎病等的侵袭 或威胁。
过去的治疗方法：1.针灸、手法；2.理疗：电疗、热疗、红外线、牵引 等。
现代的理疗仪器：磁振热治疗仪（软组织伤痛治疗仪）
磁振热治疗仪适应症
适应症： 1、软组织扭伤、肌肉劳损； 2、颈肩腰腿痛、脊椎间盘突出症； 3、肩关节炎、关节痛； 4、类风湿性关节炎、骨性关节炎； 5、术后痛。
磁振热治疗仪
磁振热治疗仪-治疗导子工作示意图
治疗导子的工作原理
常见部位治疗示意图
颈肩治疗
腰椎治疗
膝关节治疗
磁振热治疗仪
案例1，软组织损伤： 软组织的范围，包括人体的皮肤、皮下组织、肌肉、肌键、筋膜、韧带、关节囊、骨膜 和神经、血管等。上述组织在日常生活中如果受到强力撞击、扭转、牵拉、压迫，或者 因为体质薄弱，劳累过度以及风寒湿邪气的侵袭等各种原因导致损伤，都称为软组织损 伤。主要的表现是：疼痛、肿胀和功能障碍等。 磁振热治疗仪对其的治疗作用： 1.镇痛、消肿、消炎等作用； 2.增加血液流量和代谢率； 3.直接或间接地提高痛阀。
磁振热治疗仪禁忌症
• 禁忌症：
• 1、出血倾向（包括女性月经期）； • 2、严重的心、肺及肾脏疾病； • 3、高热，恶性肿瘤晚期； • 4、各种感染和非特异性感染病灶；各种外伤急性期；围 • 5、金属内固定患者； • 6、孕妇等；
