(完整word版)塔吊附着方案(塔吊附着)
塔式起重机附着专项方案
一、方案背景为确保塔式起重机在施工现场的安全稳定运行，根据《塔式起重机安装、拆卸安全技术规程》（GB 5031-2010）等相关规定，结合施工现场实际情况，特制定本附着专项方案。
二、方案目的1. 确保塔式起重机在施工过程中的安全稳定性；2. 保障施工现场人员和设备的安全；3. 避免因附着不当导致的意外事故。
三、方案内容1. 附着前准备（1）检查塔式起重机基础和附着设施，确保其符合设计要求；（2）检查塔式起重机各项性能指标，确保其正常工作；（3）检查施工现场环境，确保附着作业安全。
2. 附着作业流程（1）确定附着点位置，确保其满足设计要求；（2）安装附着装置，包括撑杆、连接件等；（3）调整附着装置，确保其垂直度偏差不超过2/1000；（4）检查附着装置与塔式起重机的连接牢固性；（5）检查附着装置与建筑物的连接牢固性；（6）检查附着装置的撑杆布置、相互间隔和附墙距离是否符合要求；（7）检查附着装置在塔身和建筑物上的框架固定情况，确保其无松动。
3. 附着作业注意事项（1）附着作业前，应确保塔式起重机处于顶升平衡状态，并将回转部分制动住；（2）附着作业时，严禁旋转臂杆及其他作业；（3）风力在四级以上时，不得进行附着作业；（4）附着作业过程中，如遇突发情况，应立即停止作业，并采取相应措施；（5）附着作业完成后，应检查各连接螺栓按规定的预紧力紧固。
四、安全措施1. 作业人员必须佩戴安全帽、安全带等防护用品；2. 作业人员应接受专业培训，具备相应的操作技能；3. 作业现场设置安全警示标志，明确作业区域；4. 作业现场配备必要的应急救援设备，如急救箱、消防器材等；5. 作业过程中，专人负责指挥，确保作业安全。
五、方案实施与监控1. 本方案由项目负责人负责组织实施；2. 施工过程中，严格执行本方案要求，确保附着作业安全；3. 定期对附着作业进行检查，发现问题及时整改；4. 对附着作业进行全程监控，确保方案实施到位。
塔吊附着安全专项施工方案
塔吊附着安全专项施工方案一、项目概述本项目为塔式起重机在施工过程中的附着安全专项施工方案。
二、目标确保塔吊在进行施工作业时，附着安全得以保障，以减少事故的发生。
三、施工环境1. 塔吊操作场地：平整、无障碍物，具备足够承载能力的基础。
2. 物料和人员运输道路：车辆和人员需要有合适的通道，确保安全，并保持适当距离，防止无关人员靠近工作区域。
四、施工前的准备工作1. 项目施工单位需提供塔吊操作员的操作合格证明，并清楚确定责任。
2. 保证塔吊的机械性能良好，运行正常，并进行定期的维护保养。
3. 确认场地的基础结构和地基地质的强度，并根据需要采取相应的加固措施。
4. 建立责任清单，确保每位施工人员的职责和权限清晰明确。
五、施工方案1. 确认塔吊操作位置：按照设计要求和实际情况，确定塔吊布置的位置，并确保操作视野良好。
2. 安装固定设备：根据需要，在塔身上安装防倾斜装置、防风装置和限位器等设备，确保塔吊的稳定性和安全性。
3. 填筑塔基：根据设计要求，在场地上进行塔基的填筑和固定，确保塔吊基础牢固可靠。
4. 安装卷扬机构：根据实际施工需要，安装配套的卷扬机构，并进行必要的测试和调试，确保其正常运行和安全可靠。
5. 载荷悬挂：在塔吊的吊钩上进行上吊负载，并进行必要的检查和测试，确保悬挂负载的安全可靠。
6. 施工操作：在施工过程中，严格按照作业规范和安全操作要求进行操作，确保各项作业过程的顺利进行。
7. 移位和拆除：在需要移位或拆除塔吊时，需按照规范要求进行操作，确保整个过程的安全顺利。
8. 完工验收：施工结束后，进行全面的验收，确保塔吊附着施工的任务完成，并做好相关文档和记录。
六、施工安全措施1. 塔吊相关人员应持证上岗，并进行专业培训，熟悉操作规程和安全操作流程。
2. 在施工现场，设置安全警示标识，确保相关人员了解安全警示内容。
3. 施工现场必须设置安全防护设施（如围挡、安全网等），保证无关人员无法进入施工区域。

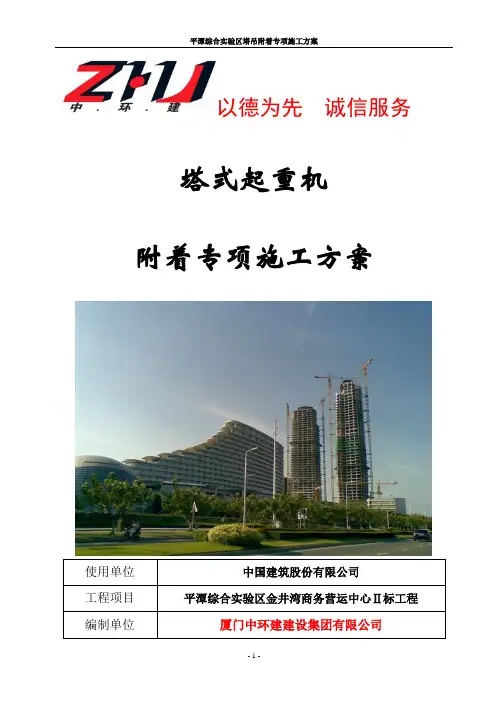

塔吊附着方案范本
以德为先诚信服务塔式起重机附着专项施工方案使用单位中国建筑股份有限公司工程项目平潭综合实验区金井湾商务营运中心Ⅱ标工程编制单位厦门中环建建设集团有限公司施工组织设计（施工方案）审批表一、编制依据1、《钢结构设计规范》（GB 50017-2003）2、《混凝土结构设计规范》（GB 50010-2010）3、《MC120B塔式起重机使用说明书》（马尼托瓦克）4、《塔式起重机设计规范》（GBT3811-2008）5、塔机平面布置图、建筑物立面图和各层结构施工图（项目提供）6、《塔式起重机安全规程》（GB5144-2006）7、《建筑起重机械安全监督管理规定》（建设部166号令）8、《建筑施工高处作业安全技术规范》（JGJ80-91）9、《建筑机械使用安全技术规程》（JGJ33-2012）二、工程概况1、工程概况1.1工程名称：平潭综合实验区金井湾商务营运中心Ⅱ标工程1.2工程地点：平潭1.3建设单位：中国建筑股份有限公司1.4结构形式：框剪结构1.5塔式起重机安装单位：厦门中环建建设集团有限公司根据施工需要，计划装伍台，型号为：马尼托瓦克起重设备中国有限公司产的MC120B 自升塔式起重机,额定起重力矩为1200kN.m, 幅度为60m, 最大幅度额定起重量为1.15t.建筑层数地上主体4层，局部最高24层，地下室3层。
太平洋广场（1-2地块）工程工地总建筑面积32090.60m2，其中首层基底建筑面积1605.60m2.其中B1楼主体4层，局部20层，高78.4m；B2楼4层，高20.8m，B2-1楼共24层，高78.8m；B3楼共24层，高78.8m；1.6工程工地的平面图如下：塔机编号大臂长度附着数量安装方式初始安装高度（m）最终安装高度（m）1#塔60m 3 外附28.5（7节）106（32节）2#塔60m 4 外附25.5（6节）110（33节）5#塔60m 4 外附28.5（7节）106（32节）当塔机工作高度超过上表中的初始安装高度时，必须对塔机进行锚固（附着），附着后方可加节顶升。
塔吊附着施工方案
QTZ80(TCT5512)型塔吊附着安装方案一、编制依据1、《塔式起重机使用说明书》2、《塔式起重机操作使用规程》3、《塔式起重机安全规程》4、《特种设备质量监督与安全监察规定》5、《起重设备安装工程施工及验收规范》6、《设备作业人员监督管理办法》二、工程概况本工程地下层，地上层，总高度m、我公司设置了1台塔吊负责主体施工的材料垂直运输工作，塔吊型号为QTZ80(TCT5512)。
三、塔吊附着前期准备根据塔吊自身建造过程中的属性，塔吊自由高度为40米，塔吊自身设计第一道附着高度为27m，约塔吊的第4个标准节，标准节高度5m。
最后一道附着距吊钩允许最大高度30m.我方参考了塔吊说明书,结合现场实际情况.QZT80(TCT5512)型塔吊需加设5道附着，其中附着的高度分别为：第一道附着：27米，第4个标准节；第二道附着:42米，第7个标准节；第三道附着：57米，第10个标准节；第四道附着：72米，第13个标准节；第五道附着：87米，第16个标准节；塔吊锚板均为t=16nm 厚的钢板，与附着斜拉杆采用M=30的螺栓连接，斜拉杆由2面的20#槽钢背对背焊接而成，尾部连接有钢板,钢板厚16mm ,钢板与锚板用M30的高强螺栓进行连接，连接完成后进行焊接.钢板及斜拉杆材质均为Q335B。
四、附着拉杆的安装和拆卸应符合要求1、塔吊附着前，检查塔吊附着点，附着点的强度必须满足塔吊附着的受力要求；2、安装附着拉杆时，必须使起重机处于顶升时的平衡状态，且使两臂位于与附着方向相垂直的位置；3、在安装每一道附着拉杆时，不得任意升高塔身，必须保证在未附着前起重机的自由高度必须符合产品的有关规定；4、分段拼装的附着拉杆各联接件（如螺栓、销轴等）必须安装齐全，各联接件的固定要符合要求；5、建筑物与附着拉杆之间的联接必须牢固，保证起重机作业中塔身与建筑物不产生相对运动，需要在建筑物上打孔与附着拉杆联接时，在建筑物上所开的孔径应和与它相连接的销轴（螺栓）的直径相称；6、附着后，最高点以下的塔身轴线垂直度偏差不大于2%°;7、各附着框架与塔身之间的联接应符合要求；8、各附着点的高度必须严格遵照说明书的规定；9、附着框架在相应的塔身节的联接位置，不应超过规定的误差，附着框架应保持水平，不应偏斜；10、对于塔身在附着框架相连处有辅助装置的起重机在锚固时，必须将其安装齐全；11、附着框架与塔身之间应按规定的方法固定牢靠，不得松动；12、附着装置的安装应有专人负责，工作时应系安全带，戴好安全帽，并应遵守高处作业的有关安全操作的规定；14、起重机作业时，应经常检查附着锚固装置，发现松动或异常情况时，应立即停止作业，故障未排除不得继续作业。
塔吊附着设计方案
塔吊附着计算塔机安装位置至建筑物距离超过使用说明规定，需要增长附着杆或附着杆与建筑物连接的两支座间距改变时，需要进行附着的计算。
主要包括附着杆计算、附着支座计算和锚固环计算。
一. 参数信息塔吊高度:95.00(m)附着塔吊边长:1.60(m)回转扭矩:50.00(kN/m)风荷载设计值:0.10(kN/m)附着杆选用：[12.6槽钢附着塔吊最大起重力距:500.00(kN/m)附着节点数:4各层附着高度分别:22.4,38.9,55.4,71.9(m)二. 支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。
附着式塔机的塔身可以视为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:风荷载取值 q=0.10kN/m塔吊的最大倾覆力矩 M=500kN.mqM22.4m 16.5m 16.5m 16.5m 23.1m计算结果: Nw=43.426kN三. 附着杆内力计算计算简图:计算单元的平衡方程为:其中:四. 第一种工况的计算塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩和风荷载扭矩。
将上面的方程组求解，其中从0-360循环，分别取正负两种情况，分别求得各附着最大的轴压力和轴拉力：杆1的最大轴向压力为：64.47 kN杆2的最大轴向压力为：9.74 kN杆3的最大轴向压力为：55.36 kN杆1的最大轴向拉力为：0.00 kN杆2的最大轴向拉力为：64.09 kN杆3的最大轴向拉力为：69.67 kN五. 第二种工况的计算塔机非工作状态，风向顺着起重臂，不考虑扭矩的影响。
将上面的方程组求解，其中=45,135,225,315， Mw=0，分别求得各附着最大的轴压力和轴拉力。
杆1的最大轴向压力为：31.9 kN杆2的最大轴向压力为：26.69 kN杆3的最大轴向压力为：60.64 kN杆1的最大轴向拉力为：20.51 kN杆2的最大轴向拉力为：36.41 kN杆3的最大轴向拉力为：40.77 kN六. 附着杆强度验算1．杆件轴心受拉强度验算验算公式:=N/An≤f其中 N──为杆件的最大轴向拉力,取N=69.67kN；──为杆件的受拉应力；An──为杆件的的截面面积，本工程选取的是[12.6槽钢,查表可知 An=1569.00mm2；经计算，杆件的最大受拉应力=69.67×1000/1569.00=44.40N/mm2。
塔吊附着方案
目录1 编制依据 (1)1.1 编制说明 (1)1.2 编制依据 (1)2 工程概况 (2)3 施工部署 (2)4 作业工艺 (4)4.1 预埋件安装 (4)4.2 附墙架选用 (5)4.3 安装工具选用 (6)4.4 作业人安排 (6)4.5 附墙安装程序 (7)4.6 顶升作业 (8)4.7 塔吊升高完毕后检查、调整，验收工作 (10)5 安全注意事项 (10)6 计算书 (11)6.1 1#塔吊附着计算计算书 (11)6.2 2#塔吊附着计算计算书 (17)6.3 3#塔吊附着计算计算书 (23)6.4 5#塔吊附着计算计算书 (29)6.5 6#附着计算计算书 (36)7 附图： (43)7.1 附着平面布置图 (43)7.2 附着高度示意图 (46)1编制依据1.1编制说明为保证xxx八期工程施工现场的5台TC6010塔机的各级顶升满足塔机使用说明书中附着高度及自由高度的要求，错开群塔高度，落实群塔防碰撞措施，保证塔吊作业安全，特编制本方案1.2编制依据（1）《特种设备安全监察条例》（（2009修正）国务院令第549号）（2）《建筑起重机械安全监督管理规定》（中华人民共和国建设部令第166号）（3）《起重机械安全监察规定》（国家质量监督检验检疫总局令第92号）（4）《建筑施工安全检查标准》（JGJ59-99）（5）《建筑机械使用安全技术规程》（JGJ33—2001）（6）《塔式起重机安全规程》（GB5144-2006）（7）《建筑施工塔式起重机安装、使用、拆除安全技术规程》JGJ196-2010（8）《起重机械安全规程》GB6067-85（9）《建筑起重机械安全评估技术规程》JGJT1879-2009（10）xxx八期工程塔吊基础平面布置图（11）xxx八期工程施工图纸（12）TC6010-6型自升式塔式起重机使用说明书2工程概况深业xxx八期项目，位于广东省惠州市惠城古塘坳片区金榜南地块，占地面积约102996.0平方米，本期总建筑面积约160112.57平方米。
塔吊附着方案
目录一、工程概况二、编制依据三、住宅塔吊附墙布置四、施工方法五、附着设计与施工的注意事项六、塔吊的附着的安装七、安全保证措施附计算书一、工程概况本工程位于成都市成华区迎晖路塔子山六号地块，南邻迎晖路，西邻待建3B项目及一期已入住项目、东邻御风二路，北邻二期业主已入住项目。
本工地为华侨城华侨城滨江壹号小区三期一标段、二标段及相应地下室施工总承包工程；一标段为地下三层，地上三层，总建筑面积为46877.80㎡，地下室主要用做地下商业及车库，设有人防，地上19#楼为多层商业，其余为过街连廊及C连廊引桥；二标段为地下三层，地上39-46层（其中：20#楼为地上39层、21#楼地上46层、22#楼1单元地上46层、22#楼地上40层、20#21#楼之间为2层过街连廊），总建筑面积为181580.8㎡，地下室主要用做地下商业及车库，设有人防，本标段主要为带商业网点的住宅；本工程＋0.000标高相当于绝对标高508.900m。
根据现场情况及进度要求，设置4台塔吊，塔机一览表如下：本方案为高层住宅楼塔吊附着施工方案，本工程塔吊平面布置图，见下图：二、编制依据1、华侨城滨江壹号小区三期一标段、二标段结构图（5月30日版）2、华侨城滨江壹号小区三期一标段、二标段建筑图（5月30日版）3、本工程塔吊基础施工方案4、华侨城滨江壹号小区三期一标段、二标段塔吊平面布置图5、《建筑塔式起重机安全规程》GB5144-20066、《建筑起重器建筑安全监督管理规定》建设部令第166号7、《施工现场临时用电安全技术规范》JGJ46-20058、《建筑施工高处作业安全技术规范》JGJ80-919、华侨城华侨城滨江壹号小区三期一标段、二标段工程塔吊安装方案10、适用的相关法律、法规以及有关标准规范11、QTZ5013型、S315K16型塔吊施工说明书12、品茗计算软件（2017版）13、PKPM安全计算软件三、住宅塔吊附墙布置根据本工程结构特点、业主提供的结施图、建施图结合塔吊使用说明书中的规定，对本工程塔吊附墙作如下布置：住宅部位塔吊附墙布置见下表：（1）19#楼（1）号塔吊附墙平面布置（2）21#楼塔吊附墙平面布置（3）22#楼塔吊附墙平面布置2、住宅塔吊附墙剖面图（1）1号塔吊附墙剖面布置QTZ5013 （2）2号塔吊附墙剖面布置（3）3号塔吊附墙剖面布置四、施工方法1、根据现场实际情况制作附着拉杆，附着采用三拉杆的形式，21#楼塔吊及22#楼塔吊附着拉杆采用22b槽钢对扣制作的伸缩拉杆。
塔吊附着固定安装方案
塔吊附着固定安装方案
1、本工程主体已完工至六层进入7层施工，为保证施工安全应在5层部位高度20.7米部位安装附着固定塔吊。
2、该工程主体在年月层主体工程完工，没有安装预埋件。
3、工程主体设计要求，没有柱，只有剪力墙200㎜厚，固定附着强度不够，应固定在15轴至18轴之间。
纵向A轴有梁400㎜×200毫米㎜，楼板设3个固定点楼板，厚为150㎜，砼强度等级C30。
4、附着钢管穿过阳台栏板，板厚80㎜，附着管直径∅133无缝钢管，长度5.4m二根,5.9 m一根。
5、附着固定点每个件设24个螺丝，四根。
固定钢板厚度16㎜，下面是10㎜厚度钢板，双层固定，符合使用要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金地国际花园塔吊附着方案目录
一、工程概况
二、塔吊附着考虑的因素、附着高度及附着后塔吊顶升高度
三、各座楼塔吊附着
四、工程施工单位提供给塔吊附着安装单位的资料
金地国际花园塔吊附着方案
一、工程概况
1、工程名称：金地国际花园R1，2座楼、R3，4座楼、R5，6座楼、R7，8座楼、R9，10座楼
2、工程施工单位：中建一局五公司
3、施工地点：北京朝阳区大望桥北
4、塔吊附着安装单位：北京中建博瑞恩建筑设备安装工程有限责任公司
5、各楼座楼塔吊型号
1）R1，2座楼：H3/36B （外单位）
2）R3，4座楼：MC230A
3）R5，6座楼：G25/15
4）R7，8座楼：H30/30C
5）R9，10座楼：F0/23B
二、塔吊附着考虑的因素、附着高度及附着后塔吊顶升高度
1、塔吊附着考虑的因素
1）、考虑施工单位的施工要求：施工高度由高至低依次为R5，6座楼、R1，2座楼和R7，8座楼、R3，4座楼和R9，10座楼。
2）、塔吊的布置：对角R1`，2座楼和R7，8座楼塔吊、R3，4座楼和R9，10座楼塔吊无起重臂交叉现象。
3）、考虑结构施工用的爬升脚手架高度为15米，附着需考虑与附着与爬升脚手架干涉。
4）、考虑起重臂有交叉的塔吊须保证高差不小于5米。
2、附着高度及附着后塔吊顶升高度
1）、综合考虑以上因素，确定R3，4座楼和R9，10座楼塔吊在同一高度且低
于R1，2座楼和R7，8座楼塔吊，高差为6米（两节塔身标准节）；R1，2座楼和R7，8座楼塔吊均且低于R5，6座楼塔吊，高差为6米（两节塔身标准节）。
2）、各塔附着高度见图1、图2、图3、图4、图5。
三、各座楼塔吊附着
一）、附着形式、位置、高度及塔吊顶升高度
1、附着形式
均采用N型
2、附着高度、位置及塔吊顶升高度
1）、R1，2座楼：共设6道附着。
附着高度及塔吊顶升高度见图1。
附着位置：见图6。
2）、R3，4座楼：共设5道附着。
附着高度及塔吊顶升高度见图2。
附着位置：见图7。
3）、R5，6座楼：共设3道附着。
附着高度及塔吊顶升高度见图3。
附着位置：见图8。
4）、R7，8座楼：共设5道附着。
附着高度及塔吊顶升高度见图4。
附着位置：见图9。
5）、R9，10座楼：共设5道附着。
附着高度及塔吊顶升高度见图5。
附着位置：见图10。
二）、塔吊附着的予埋
1、塔吊附着的予埋件高度及位置
予埋件高度及位置由工程施工单位与塔吊附着安装单位共同确定。
1）、R1，2座楼：予埋件高度见图1，位置见图6。
2）、R3，4座楼：予埋件高度见图2，位置见图7。
3）、R5，6座楼：予埋件高度见图3，位置见图8。
4）、R7，8座楼：予埋件高度见图4，位置见图9。
5）、R9，10座楼：予埋件高度见图5，位置见图10。
2、予埋件位置塔吊附着对结构的作用力
塔吊附着对结构的作用力，见附件1。
3、予埋件位置结构承载力计算
工程施工单位须根据所提供的予埋件位置，计算附着对结构的作用力（见附件1）并对结构承载力进行验算，保证满足受力需要。
4、各楼塔吊附着予埋件的设计、制作及予埋
1）塔吊附着予埋件的设计
塔吊的附着予埋件由附着安装单位提供设计图（见图11）。
2）塔吊附着予埋件的制作
塔吊附着予埋件的制作由工程施工单位制作。
要求：工程施工单位必须严格按照所提供的附着予埋件图纸进行制作。
3）塔吊附着予埋件的予埋
塔吊附着予埋件的工作由工程施工单位完成予埋。
要求：
（1）、工程施工单位必须严格按照所提供的予埋高度、位置进行予埋并且要与建筑物结构内部钢筋相连。
（2）、予埋件予埋时要垂直于水平面，并且外露平面尺寸600×600mm。
四）、塔吊附着杆制作
塔吊附着杆制作，见图12、图13、图14、图15。
五）、塔吊附着安装脚手架的搭设
由工程施工单位在附着安装前搭设下列附着安装脚手架，作为附着安装作业面。
1）、塔吊塔身附着位置中心下方1.5米处四周搭设1米高、0.5米宽脚手架（上铺脚手板）且四周及下方挂安全网。
2）、在塔吊每个予埋件位置中心下方1.5米处搭设1米高、0.8米宽脚手架（上铺脚手板），长度以予埋件中心线为基准两边各1米长；且除建筑物边外其余三边及下方挂安全网。
六）、塔吊附着的安装
塔吊附着的安装由安装单位完成，由工程施工单位配合测量塔吊垂直度。
1、附着安装
1）、在所设计的附着高度位置上安装附着围框，同时把附墙件与预埋件焊接在一起。
预埋件中心与附墙件中心重合。
2）、把附着杆安装到位。
3）、测量塔吊两方向的垂直度，如超过2/1000，须用变幅小车吊起重物调整两方向的垂直度，使其不超过2/1000。
4）、调整好垂直度后，焊接附着附着短杆与附着长杆的插接部分。
焊接长度不小于300mm，采用满焊形式。
2、安装过程的安全要求
1）、施工人员进入现场必须戴好安全帽，高处作业系好安全带、穿防滑鞋。
焊工作业时必须戴好保护用具。
作业人员须持证上岗。
2）、附着作业前，确定施工区域，并加警示标志。
作业时严禁无关人员进入该区域。
3）、各种作业工具须检验合格后方准使用。
4）、附着作业时，将销轴、螺栓等小件放在工具箱内，不得抛接，在打销时有专人接销，以防坠落。
5）、服从指挥，紧密配合，严格遵守各工种安全操作规程。
6）、焊接作业时必须做好焊接区域内的防护，防止发生火灾。
3、附着垂直度要求
附着时须检测塔吊的垂直度并调整垂直度其不得超过2/1000。
四、工程施工单位提供给塔吊附着安装单位的资料
1、每台每道塔吊附着安装后塔吊垂直度测量值。
