SCR工作原理及常见故障处理方法
素结晶有可能堵塞排气管； • 喷少了，排放不达标 • 排气温度很重要，在低温下，尿素不仅不
会对降低排放起作用，还会堵塞排气管
SCR系统工作原理
• 排气温度
• 通过催化器前后两个温度传感器直接测量得到。
• 尿素溶液喷射量
（尿素溶液供给过少， 氮氧化物排放不能达 到排放要求；供给过 多，NH3泄露）
SCR系统工作原理
• 按SCR系统工作任务分类，SCR系统主要 可分为两大部分：
1、控制尿素溶液喷射量； 2、用于OBD诊断的OBD系统；
SCR系统工作原理
• (NH2) 2CO + H2O → • 4NO + 4NH3 + • 2NO2 + 2NO +
CO2 +
O2
→
4NH3 →
2NH3（二次污染）
• 测量加热尿素管的电阻 加热尿素管电阻1 米尿素管约7.8 欧姆（参考 3米尿素管约11 ） 欧姆（参考） 4米尿素管约35欧姆（参考） 如果所测得尿素管 电阻为0，请更换该尿素管 如果电阻为无穷大或 者非常大，请更换该尿素管
冷却水管路带加热水阀
》 尿素箱内尿素加热装置
》 液体尿素在-11℃以下时会结晶，需要加热装置除霜解冻 》 加热装置分两种
• 尿素泵异常 声音异常时先检查尿素泵安装是否正常， 若正常则需更换尿素泵总成。
尿素喷射器及喷射器安装组件
尿素出口
线束插头
尿素进口
尿素喷射器及喷射器安装组件
• 可能发生的故障包括：尿素进出口尿素泄 露造成结晶；尿素喷射孔尿素泄露造成结 晶有可能导致背压变大，功率降低；喷嘴 内部电路故障，检查喷嘴故障件下图。
潍柴国四柴油机SCR技术介绍PPT课件
03
潍柴国四柴油机SCR技术特点
高效SCR催化器
01
02
03
高转化效率
潍柴国四柴油机的SCR催 化器采用了高效催化剂， 确保更快速和更完全的 NOx转化。
耐久性强
经过精心设计和材料选择， SCR催化器具有较长的使 用寿命，减少了维修和更 换的频率。
适应多种工况
无论是在冷启动、热启动 还是高排放工况下，SCR 催化器都能保持良好的性 能。SC Nhomakorabea技术优势
SCR技术具有较高的氮氧化物转化效率，同时对燃油消耗 和发动机动力输出影响较小，是目前降低柴油机尾气中氮 氧化物排放的重要手段之一。
SCR技术应用情况
潍柴国四柴油机已经成功应用SCR技术，并实现了较低的 氮氧化物排放，符合国家排放标准要求，为我国柴油机减 排做出了积极贡献。
对未来发展的展望
精确的尿素喷射系统
精确控制
通过先进的传感器和控制系统，尿素 喷射量得到精确控制，确保与柴油机 排放的NOx完全反应。
防止结晶
易于维护
尿素喷射系统设计简洁，方便日常维 护和清洁。
系统具备防止尿素结晶的功能，确保 尿素喷射系统的可靠性和稳定性。
智能控制策略
实时监测与调整
潍柴国四柴油机的智能控制系统 能够实时监测发动机工况和排放，
根据需要自动调整尿素喷射量和 发动机运行参数。
故障诊断与预防
系统具备故障诊断功能，能够提前 预警潜在问题，提高发动机的可靠 性。
节能与优化
通过智能控制策略，发动机在保证 低排放的同时，也实现了燃油消耗 的优化，提高了经济性。
04
SCR技术在潍柴国四柴油机中的应用
案例
应用场景和效果
一种电控柴油机SCR系统及其控制方法[发明专利]
![一种电控柴油机SCR系统及其控制方法[发明专利]](https://img.taocdn.com/s3/m/73d29bd1534de518964bcf84b9d528ea81c72f6d.png)
(10)申请公布号 CN 102619601 A(43)申请公布日 2012.08.01C N 102619601 A*CN102619601A*(21)申请号 201210115047.3(22)申请日 2012.04.18F01N 9/00(2006.01)(71)申请人潍柴动力扬州柴油机有限责任公司地址225131 江苏省扬州市春江路218号(72)发明人郭林山 李捷辉(74)专利代理机构北京集佳知识产权代理有限公司 11227代理人魏晓波(54)发明名称一种电控柴油机SCR 系统及其控制方法(57)摘要本发明公开了一种电控柴油机SCR 系统控制方法，该方法以转速及转矩的二维网格、排温及空速的二维网格作为基点，与原机NOX 排放量、NOX转化效率相对应，得到稳态工况下添蓝喷射量；在SCR 稳态控制策略的基础上，利用氨气量存储函数及NH3的吸附、解吸附函数所构成的修正模型对稳态工况中添蓝喷射量进行修正，得到瞬态工况中SCR 的控制策略。
该方法在基于模型的基础上，对几乎所有的柴油机都适用，厂商后续的工作只是针对不同的机型进行相应的标定试验，这样就会降低成本，缩短研发周期，大大提高了SCR系统及柴油机整机厂的研发效率。
本发明还公开了一种采用上述控制方法的电控柴油机SCR 系统。
(51)Int.Cl.权利要求书1页 说明书4页 附图2页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 4 页 附图 2 页1/1页1.一种电控柴油机SCR 系统控制方法，其特征在于，包括以下步骤：步骤11：根据柴油机转速及转矩按步长划分，以网格为单元确定工况点，取得原机的NOX 排放量、进气流量及油耗，并根据修正参数对原机的NOX 排放量、进气流量及油耗进行修正，通过插值处理，最终得到转速及转矩与NOX 排放量、进气流量、油耗的二维脉谱；步骤12：根据排气温度及空速按步长划分，以网格为单元确定率工况点，取得基于不同NH3滑失率的NOX 的转化效率，以此为基础，得出基于最大允许NH3滑失率的NOX 的最大转化效率，最终得到排气温度、空速及NOX 最大转化效率的二维脉谱；步骤13：根据步骤11得到的NOX 排放量及步骤12得到的最大NOX 转化效率，计算出所需添蓝喷射量，并根据排气背压的修正，最终得到柴油机稳态工况添蓝喷射量。
潍柴国四资料应用工程
液位浮子
液位传感器
➢ 能够监测尿素溶液温度
➢ 能够通过发动机热水对尿素 溶液加热
➢ 能够监测液位高度，满液位 和零液位、空罐时向ECU发 出报警信号
加热水管
滤网
第二章
④ 尿素管、冷却水管接口
尿素出口3/8”
水管接 口φ14
尿素溶液接口 指示箭头
水管接口 φ14
尿素进口5/16”
第二章
⑤ 冷却水加热电磁阀
a) 为减少液力管路内部出现截流空气的可能性，液力管应越短越好，因此尿素供给单元需靠近尿素 箱安装。尿素管路应平顺过渡，避免局部形成拱形、死折或空气截流区等。
b) 尿素泵在整车上安装要求：两个方向上均应控制在-45°～45°之间；固定尿素泵的M8螺栓拧紧 力矩为19Nm（±20%）；主过滤器盖拆装用装置宽度为27mm，拧紧力矩为19Nm（±5Nm）；尿素泵 主过滤器底部应保证有沿过滤器中心线向下距离大于170mm的拆装空间，便于尿素泵滤芯的保养 和更换。
上述传感器的参数属于潍柴推荐参数。但是，当整车厂自主采购尿 素箱时，参数会有所不同，可能造成尿素液位、温度显示不准确。 此时，潍柴服务人员可以利用EOL进行重新标定。
表1
表2
表3
第二章
① 尿素液位标定方法
1. 按照实际传感器图纸参数，计算浮子在最低点和最高点时的高度差。将该 差值等分为7份，并在传感器上标上刻度；
3. 选取从85度到-40度的16个点，将计算 后的值一一标定在上图“表3”中即可。
图一
图二
第二章
二、尿素箱注意事项
尿素溶液特性
因其特殊的品性，需要特殊的容器和环境： ➢ 有腐蚀性，接触材料推荐采用不锈钢、特氟龙或塑料 ➢ 在-11℃以下会结晶，因此需要加热或保温 ➢ 在75℃以上会挥发，因此加热要适度，并控制环境温度 ➢ 尿素/燃油消耗比约为3~5L/100L，因此需要根据油箱容量选

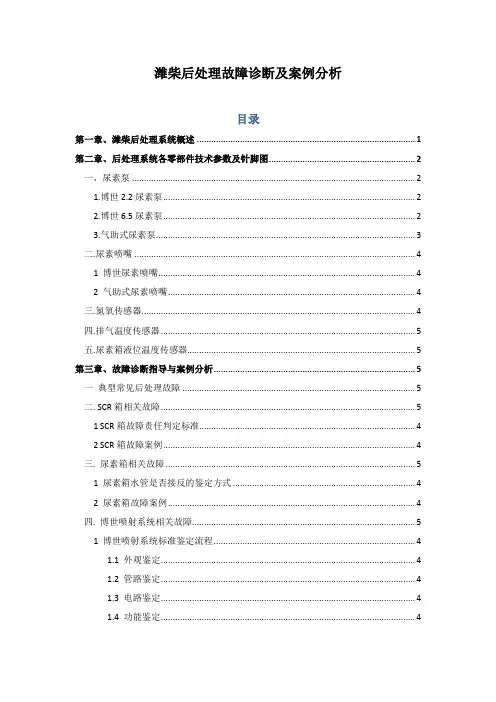

潍柴后处理故障诊断及案例
潍柴后处理故障诊断及案例分析目录第一章、潍柴后处理系统概述 (1)第二章、后处理系统各零部件技术参数及针脚图 (2)一、尿素泵 (2)1.博世2.2尿素泵 (2)2.博世6.5尿素泵 (2)3.气助式尿素泵 (3)二.尿素喷嘴 (4)1 博世尿素喷嘴 (4)2 气助式尿素喷嘴 (4)三.氮氧传感器 (4)四.排气温度传感器 (5)五.尿素箱液位温度传感器 (5)第三章、故障诊断指导与案例分析 (5)一典型常见后处理故障 (5)二. SCR箱相关故障 (5)1 SCR箱故障责任判定标准 (4)2 SCR箱故障案例 (4)三. 尿素箱相关故障 (5)1 尿素箱水管是否接反的鉴定方式 (4)2 尿素箱故障案例 (4)四. 博世喷射系统相关故障 (5)1 博世喷射系统标准鉴定流程 (4)1.1 外观鉴定 (4)1.2 管路鉴定 (4)1.3 电路鉴定 (4)1.4 功能鉴定 (4)2 尿素喷嘴的清洗流程 (4)3 博世喷射系统故障案例 (4)五. 气助式喷射系统相关故障 (5)1 气助式喷射系统标准鉴定流程 (4)2 气助式喷射系统故障案例 (4)六. 氮氧传感器相关故障 (5)七. 排气温度传感器相关故障 (5)八. 特京五后处理问题 (5)第一章潍柴后处理系统概述氮氧传感器SCR后处理系统，发动机排放的尾气与尿素水解热解生成的氨气充分混合，在高温下经过SCR箱的催化转化作用，将尾气中的NO气体，转化为氮气和水，达到降低污染的目的。
SCR后处理系统各个零部件的功能作用，SCR箱的作用是充分混合尾气和氨气，在尾气的高温作用下起到催化转化的作用，是处理尾气的反应容器，同时也起到消声降噪的作用。
尿素箱是尿素的存储容器。
博世系统尿素泵作用是抽取尿素并建立高压，将高压尿素通过尿素管运送至尿素喷嘴。
博世系统尿素喷嘴通过ECU控制，间歇性的打开关闭喷嘴电磁阀，高压尿素在喷嘴打开时，雾化喷入SCR箱。
非气助式博世尿素喷射系统尿素喷射量由喷嘴控制，气助式喷射系统尿素喷射量由尿素泵控制。
