大众DQ200型DSG 变速器的故障分析（上）♦文/北京薛庆文从目前市场情况来看，终端消费者对大众DQ200变速器故 障现象的投诉中“2挡抖动”现象居首位，其次是“升挡抖动” 和“起步抖动"、“死亡闪烁”、“偶尔无动力”及"异响”等故障现象。
接下来我们将从故障形成原因开始进行分析。
一、“2挡抖动”现象从故障定义来看“2挡抖动”现象并不是变速器在换挡点上表现岀来的，而是变速器在D 挡位以2挡滑行时，再次踩加速踏板时表现出的一种抖动。
特别是车速降至10km/h 左右时的突然再加速并且用力踩加速踏板时表现尤为明显，同时车辆运行工况 恰好又是处于转弯过程中，此时故障现象就更加容易岀现。
1.故障原因分析由于故障现象出现在2挡的运行过程中，因此与变速器内部 机械齿轮的传递没有关系，而极有可能是2挡在动力传递过程中 K2离合器摩擦产生的或者是发动机输出扭矩所产生的共振频率与离合器摩擦产生的共振频率重叠在一起导致的。
在DQ200变速 器当中的两个离合器分工非常明确：K1离合器负责奇数挡位的传递（1、3、5、7挡），K2离合器负责偶数挡位的动力传递（2、4、 6挡）还包括R 挡的传递。
所以，如与K2离合器有关，那么抖动原因就是离合器摩擦片存在打滑由于接合不实而产生抖动，那么产生打滑的可能原因就是摩擦片的摩擦系数或摩擦间隙出现问题了。
从德国LUK 公司提供的双离合器摩擦片材料上看其摩擦成分 有粉末冶金材料、石棉基材料、金属以及表面的玻璃纤维层等组成，在理想状态下各种材料会随着变速器的使用而均匀磨损。
dsg变速箱维修手册
dsg变速箱维修手册DSG（直接换挡变速箱）是一种先进的双离合器自动变速器，它的优点包括快速无缝换挡、燃油经济性高、驾驶体验顺畅、减少动力损失等。
然而，买车易修车难，因此了解DSG变速箱的维修手册是必不可少的。
一、DSG变速箱的技术原理DSG变速箱是由两个单独的湿式离合器组成的，并配备六个或七个速度挡位。
相较于传统的自动变速器，DSG能够快速、连续地变速，使得车辆的加速更为顺畅、迅速。
二、DSG变速箱的故障排查1、油液质量不佳DSG变速箱会因使用质量不好的油液而导致故障。
因此，为了保证变速箱的正常工作，车主需要定期更换油液。
2、离合器片使用寿命到期DSG变速箱中的离合器片在使用一段时间后会出现磨损，导致无法有效地转换换挡。
当离合器片使用寿命到期时，需要更换。
3、同步器的磨损同步器在DAG变速箱中扮演着极为重要的角色，如果出现故障，将会导致DSG变速箱的换挡出现困难。
在检查DSG变速箱的情况时，若发现同步器存在问题，则需要进行更换。
三、DSG变速箱的维修手册1、换挡油的更换更换油液是DSG变速箱维护的基本操作。
建议客户更换ZF经销商推荐的更换油，以保证变速器的正常工作。
首次使用不超过100,000公里或第一次更换后每60,000公里更换DSG变速器油液，以最大程度地保证变速器的工作性能。
2、离合器片的更换离合器片磨损后，需要及时更换。
更换前，请先将变速器的故障检查完毕，并在更换时正确采用拆装方式。
3、同步器的更换同步器的故障是DSG变速箱的一个重大问题。
如果检测到同步器不工作，则需要及时进行更换。
综上可得，掌握DSG变速箱的维修手册是十分重要的。
在正常的维修操作中，需要多方面注意，以最大程度地保证车辆的正常工作。
同时，及时维修也能延长车辆的使用寿命。
大众DSG变速器原理及故障分析

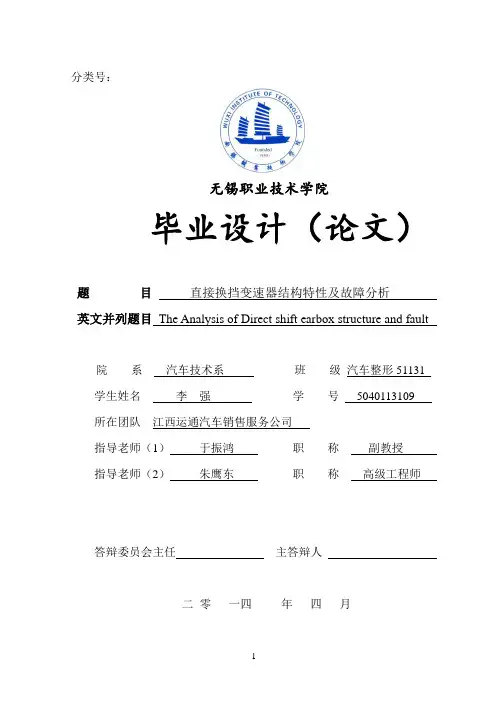

分类号：无锡职业技术学院毕业设计（论文）题目直接换挡变速器结构特性及故障分析英文并列题目The Analysis of Direct shift earbox structure and fault院系汽车技术系班级汽车整形51131 学生姓名李强学号5040113109所在团队江西运通汽车销售服务公司指导老师（1）于振鸿职称副教授指导老师（2）朱鹰东职称高级工程师答辩委员会主任主答辩人二零一四年四月毕业设计（论文）开题报告学生姓名李强学号5040113109班级汽整51131所属院系专业汽车整形指导教师于振鸿朱鹰东职称副教授高工所在部门汽车技术系毕业设计（论文）题目直接换挡变速器结构特性及故障分析题目类型工程设计（项目）□论文类□作品设计类□其他□一、选题简介、意义汽车直接换挡变速器（Direct Shift Gearbox）简称 DSG它特殊的地方在于他比其他变速器换挡更快，传递的扭矩更大效率更高。
DSG是世界上最先进的具有革命性的变速器系统它比传统自动变速器反应更快效率更高。
因此以汽车直接换挡变速器为研究对象，分析和掌握该系统的基本原理以及关键维修技术，不但是非常必要的而且具有深远的意义，可有力地推动汽车工业发展的现代化进程还可以在降低能源消耗的同时保证车辆动力性。
二、课题综述（课题研究，主要研究的内容，要解决的问题，预期目标，研究步骤、方法及措施等）DSG变速器旨在满足汽车消费者对于车辆驾驶运动感和节约能耗的双重要求为对于传统自动变速器传动效率不足但又追求驾驶的简便性的的人们提出了最好的选择。
DSG在带来低能耗的同时同样能提供出色的加速性能并且能与传统自动变速器一样实现顺畅换挡不影响牵引力。
本课题旨在对该系统的基本原理以及关键维修技术进行分析和掌握。
首先在收集并整理分析国内外相关文献的基础上，了解国内外DSG 系统的发展趋势并学习和掌握其结构组成与工作原理；其次在理论联系实际的基础上，掌握DSGG系统故障诊断的基本方法与步骤，以及常见故障的维修方法；最后在上述研究的基础上，对课题的研究成果进行总结与进一步的展望。
有关dsg的问题总结
有关dsg的问题总结这段时间研究了很多关于DSG双离合变速箱的技术资料，现对大众的DSG变速箱存在的各种问题做个简单明了的解释，我相信看了的人就都明白了。
大众的DSG双离合变速箱出现了各种问题，从轻到严重主要包括：抖动、耸车、缺档、动力缺失、死亡闪烁……这些问题一般在低速拥堵路段出现。
为什么会出现这些问题，先简单了解一下DSG变速箱的工作原理。
首先，双离合变速箱本质上就是手动变速箱，或者说就是AMT变速箱。
其次，重要的改进是，一是将离合片一分二位，一边为1、3、5、7档，一边为2、4、6档，无论如何操作，总有一块离合片结合另一块离合片待机状态，通过离合片与传动轴结合将发动机的动力传递到轮子上去；二是研发了一套更加智能换挡控制程序（或者说是算法）来代替人工换挡以及AMT那种简单粗暴的换挡；三是用更好的材料来制作离合片，更加耐磨，更加坚固，可以接受在没有润滑油的情况下直接撞击下的换挡。
DSG正是有这样的设计，存在着一些显著的优点：1、比手动档更省油：很简单，手动档换挡，先踩下离合，然后挂挡，再松离合，加油，这个过程需要时间，老司机可能一秒内解决，新手时间就更长；而双离合变速箱，换挡时一边离合片退出，同时另一边离合片就接上，时间至少节省了一半；换挡过程就是发动机空转的过程，节省了换挡时间，就是减少了发动机空转的时间，这样就省油了。
这就是为什么DSG变速箱省油的根本原因。
2、新的DSG变速箱换挡更加平顺。
这里有一个前提，是“新”，或者说是“新的离合片”的情况下才会平顺，同样的道理，DSG变速箱换挡比老司机手动换挡还要快，当然车行驶的时候感受到的冲击时间就很短，当然就平顺了。
3、动力性能更好：换挡时间短了，车的加速性能自然就牛。
DSG变速箱的核心技术在于材料以及换挡程序的控制算法，材料好办，取决于工业基础以及成本控制，而控制程序的核心在于其算法。
首先要了解DSG变速箱换挡程序的控制算法，控制程序的算法是依照某一个速度、车速的规律来选择换挡的，比如：控制程序的算法设计为“当车辆起步，发动机转速达到1500转，车速达到15KM时就升二档”，那么在这种情况DSG变速箱就会自动升到二档，三档、四档……都类似，当然这个控制程序还会考虑一些特殊情况，比如一旦你猛加油门，程序就会判断你是准备急加速超车，那么就会将档位锁死在三档，甚至降一档，让车有更好的加速性能，这种特殊情况考虑得越多，代表换挡控制程序的算法就越先进……但是别忘记了，既然是程序，那么就是有规律可循的，总会有特殊情况无法应对，所以它永远也比不上人脑，尤其是熟练司机的经验。
DSG变速器故障技术原因分析
DSG变速器故障技术原因分析DSG变速器故障技术原因分析摘要目前，DSG自动变速器在大众的各款车型上得到了广泛的应用。
DSG又叫做双离合变速器、直接换挡变速器，准确意义上来说DSG变速器的机构仍然是手动变速器的机构，变速器油也采用的是手动变速器油。
DSG以高效、节能、换挡速度快、换挡时机精准而受到消费者和业界的欢迎。
作为大众最引以为傲的技术之一，DSG与TSI的动力组合在过去几年内帮助大众汽车取得了相当不错的销量佳绩。
但这款变速箱却因为投诉率居高不下，尤其是在中国，引发了消费者对DSG产品设计缺陷的猜疑，被网友戏称为“大傻瓜”变速器。
一时之间，大众公司的DSG自动变速器问题被推到舆论的风口浪尖。
本设计介绍的就是有关大众DSG变速器的设计原理以及DSG的优点和缺点、一些常见的故障还有就是怎么样尽量去避免一些故障。
希望对汽车传动机构的发展方向、可靠性以及大家未来的工作和生活中有所帮助。
目录第一章DSG双离合变速器简介1.1 DSG双离合变速器简介 (3)第二章大众公司DSG变速器原理解析2.1 技术原理 (5)2.2 型号分类 (8)2.3 共同优点 (8)2.4 DQ200与DQ250的区别 (9)第三章大众DSG变速器的常见故障3.1 大众DSG变速器的常见故障 (11)3.2 事件分析 (11)第四章DSG故障原因分析4.1 主要故障表现 (14)4.2 DQ200与DQ250故障物理原因——电子元器件 (14)4.3 DQ200与DQ250故障化学原因——电泳硼结晶 (15)4.4 具体案例故障分析与解决小技巧 (20)4.5 7速DSG变速箱寿命分析 (22)第五章DSG变速器的使用与保养5.1 延伸阅读 (24)5.2 如何正确使用DSG减少故障 (24)结束语 (26)参考文献 (27)第一章DSG双离合变速器简介1.1 DSG双离合变速器简介离合器位于发动机与变速器之间，是发动机与变速器动力传递的“开关”，它是一种既能传递动力，又能切断动力的传动机构。
大众DSG变速箱故障原因技术分析

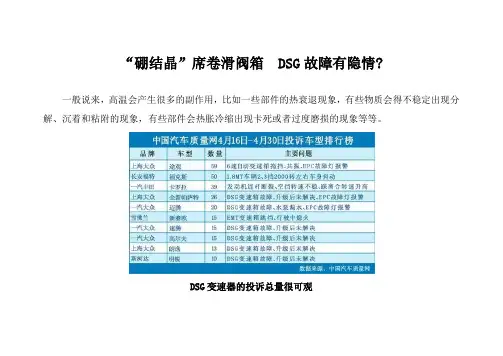

“硼结晶”席卷滑阀箱DSG故障有隐情?一般说来，高温会产生很多的副作用，比如一些部件的热衰退现象，有些物质会得不稳定出现分解、沉着和粘附的现象，有些部件会热胀冷缩出现卡死或者过度磨损的现象等等。
