第二章 工程建设中地形图的应用 与测图比例尺的选择
合集下载
工程地形图测绘
一 般 地 区 水 域
等高（深）线插求点的高程中误差
地形类别
高程中误差 水域地形倾角 高程中误差
平坦地
1/3Hd α<3˚ 1/2 Hd
丘陵地
1/2Hd 3˚≤α<10˚ 2/3Hd
山地
2/3Hd 10˚≤α<25˚ 1Hd
高山地
1Hd α≥25˚ 3/2Hd
1.3 地形图的精度 1、平面精度 按现行《工程测量规范》，地形图上地物点相对于领近图根 点的平面点位中误差，对于一般地区比应该超过0.8mm， 城镇建筑区和工矿区不超过0.6mm，水域不超过1.5mm，对 于隐蔽或施测困难的地区，可放宽50%。 2、高程精度 按现行《工程测量规范》，地形图等高（深）线的插求点相 对于领近图根点的高程点位中误差，不应该超过表3的规 定，对于施测困难的一般地区测图，可放宽50%，当做也 困难水深大于20m或工来自要求不高时，水域测图可放宽1倍。
3.5 地形图质量控制 1.大比例尺数字地形图的质量要求 大比例尺数字地形图的质量要求通过对产品的数据说明、 数学基础、数据分类与代码、位置精度、属性精度、逻辑 一致性、完备性等质量特性的要求来描述。 2.大比例尺数字地形图平面和高程精度的检查和评定 野外采集数据的数字地形图，当比例尺大于1：5000时， 监测点的平面坐标和高程采用外业散点法按测站点精度施 测，每幅图一般选取20~50个点，平面监测点应均匀分布， 随机选取的明显地物点。
3.3 图根控制测量 测区高级控制点的密度不可能满足工程大比例尺测图的需 要，这时应布置适当数量的图根控制点，直接供测图使用。 图根控制点的布设，可采用图根导线、图根三角、交会和 GPS RTK等方法。图根点的高程可采用图根水准和图根三 角高程测定，图根点的精度，相对于邻近等级控制点的点 位中误差，不应大于图上0.1mm，高程中误差不应大于测 图基本等高距的1/10。
等高（深）线插求点的高程中误差
地形类别
高程中误差 水域地形倾角 高程中误差
平坦地
1/3Hd α<3˚ 1/2 Hd
丘陵地
1/2Hd 3˚≤α<10˚ 2/3Hd
山地
2/3Hd 10˚≤α<25˚ 1Hd
高山地
1Hd α≥25˚ 3/2Hd
1.3 地形图的精度 1、平面精度 按现行《工程测量规范》，地形图上地物点相对于领近图根 点的平面点位中误差，对于一般地区比应该超过0.8mm， 城镇建筑区和工矿区不超过0.6mm，水域不超过1.5mm，对 于隐蔽或施测困难的地区，可放宽50%。 2、高程精度 按现行《工程测量规范》，地形图等高（深）线的插求点相 对于领近图根点的高程点位中误差，不应该超过表3的规 定，对于施测困难的一般地区测图，可放宽50%，当做也 困难水深大于20m或工来自要求不高时，水域测图可放宽1倍。
3.5 地形图质量控制 1.大比例尺数字地形图的质量要求 大比例尺数字地形图的质量要求通过对产品的数据说明、 数学基础、数据分类与代码、位置精度、属性精度、逻辑 一致性、完备性等质量特性的要求来描述。 2.大比例尺数字地形图平面和高程精度的检查和评定 野外采集数据的数字地形图，当比例尺大于1：5000时， 监测点的平面坐标和高程采用外业散点法按测站点精度施 测，每幅图一般选取20~50个点，平面监测点应均匀分布， 随机选取的明显地物点。
3.3 图根控制测量 测区高级控制点的密度不可能满足工程大比例尺测图的需 要，这时应布置适当数量的图根控制点，直接供测图使用。 图根控制点的布设，可采用图根导线、图根三角、交会和 GPS RTK等方法。图根点的高程可采用图根水准和图根三 角高程测定，图根点的精度，相对于邻近等级控制点的点 位中误差，不应大于图上0.1mm，高程中误差不应大于测 图基本等高距的1/10。
地形图比例尺的选用ppt课件
地形图上相邻等高 线间的水平距离， 称为等高线平距。
在同一幅图上，等 高线平距越大，地
面坡度越小；反之，
坡度越大；若地面
坡度均匀，则等高
线平距相等。
精选课件ppt
24
6.5.3 几种基本地 貌的等高线
1、山头和洼地 2、山脊和山谷 3、鞍部
精选课件ppt
25
6.5.4等高线的种类
1、首曲线 在同一幅地形图上，按基本
除此外，还有一些特殊的地貌，如悬崖、 陡崖、陡坎、冲沟等。
精选课件ppt
22
6.5.1 等高线
等高线是地面上高程相等的各相邻点所连成的闭 合曲线。
精选课件ppt
23
6.5.2等高距和等高 线平距
地形图上相邻等高 线之间的高差，称 为等高距，用h表示。 大比例尺地形图的 等高距为0.5米、1 米、2米等，同一幅 图上的等高距是相 同的。
ห้องสมุดไป่ตู้
1∶1000、1∶2000和1∶5000各种比例尺图的
分幅情况。
精选课件ppt
12
2.编号方法
矩形分幅编号方法，通常 有下列三种。
⑴．坐标编号法
它是采用图幅西南角坐标 的公里数进行编号，x坐标 在前，y坐标在后,中间用 “—”相连。
1∶5000的地形图，其图 号取至整公里数。 1∶2000、1∶1000的地 形图取至o.1公里,1∶500 的图取至0.01公里。
精选课件ppt
3
6.2.1比例尺
地形图上某一线段的长度d与其在地面上所代表的相应水 平距离D之比，称为地形图的比例尺。将比例尺用一分子 为一的分数表示，这种比例尺称为数字比例尺，即
d／D＝1／M
或写成1∶M，其中M称为比例尺分母。
工程测量(地形图的应用)
②坡度量测
地形图在工程建设中的应用
一、工程用图的选择
在水利工程建设中 1. 流域规划：1：5万、1：10万 2. 水库库容计算：1：1万、1：2.5万 3. 工程布置和地质勘探：1：5000、1：10000 4. 水工建筑物设计：1：1000、1：2000、1：5000 5. 工程施工、放样：1：100、1：200、1：500
二、在工程建设中应用
1、确定等坡度线：用于公 路选线等
等坡度线：沿线各点间 坡度相等的线路。
确定一定坡度 的最佳路径：
D=h/i
2、绘制地形断面图： 用于道路填挖方等
地形断面图：表示 地形某方向起伏形态 的图形。
3、确定汇水面积：研究流域综合开发等 （1）汇水面积：坝址上游分水线所围成的面积。
V
n
1 3
S
n
h'
V S S h 1 ( )
k2 k
k 1
第4节 地形图上面积量算
一、透明格网纸法 二、求积仪法
工作原理：三角形面积累加法计算任意多边形面积。 1 、机械求积仪 2、电子求积仪
三、数字化法
专门用于对图形形态数字化的计算机输入设备。 1、矢量数字化仪 2、栅格数字化仪
图解法：
透明模片法----方格网模片和平行线模片
1、平面精度：±0.75mm（平原）、 ±1.0mm（山区）
2、高程精度： ±0.5基本等高距（平原）、 ±1.0基本
等高距mm（山区）
图廓外注记的项目
图廓外注记
图名 图号 经纬格网 坐标格网 接边图 比例尺 坡度尺 磁北方向 三北方向线
各种信息的获取
地物分布状况 地貌形态 植被覆盖情况
世界上最大的水利枢纽---长江三峡大坝： 1994年开工 ~ 2009年竣工，预计总投资 1800亿元，坝高185m，水库最终水位175m， 库容393亿m3， 年 发电量达到847亿kw。 （2）勾绘分水线
地形图在工程建设中的应用
一、工程用图的选择
在水利工程建设中 1. 流域规划：1：5万、1：10万 2. 水库库容计算：1：1万、1：2.5万 3. 工程布置和地质勘探：1：5000、1：10000 4. 水工建筑物设计：1：1000、1：2000、1：5000 5. 工程施工、放样：1：100、1：200、1：500
二、在工程建设中应用
1、确定等坡度线：用于公 路选线等
等坡度线：沿线各点间 坡度相等的线路。
确定一定坡度 的最佳路径：
D=h/i
2、绘制地形断面图： 用于道路填挖方等
地形断面图：表示 地形某方向起伏形态 的图形。
3、确定汇水面积：研究流域综合开发等 （1）汇水面积：坝址上游分水线所围成的面积。
V
n
1 3
S
n
h'
V S S h 1 ( )
k2 k
k 1
第4节 地形图上面积量算
一、透明格网纸法 二、求积仪法
工作原理：三角形面积累加法计算任意多边形面积。 1 、机械求积仪 2、电子求积仪
三、数字化法
专门用于对图形形态数字化的计算机输入设备。 1、矢量数字化仪 2、栅格数字化仪
图解法：
透明模片法----方格网模片和平行线模片
1、平面精度：±0.75mm（平原）、 ±1.0mm（山区）
2、高程精度： ±0.5基本等高距（平原）、 ±1.0基本
等高距mm（山区）
图廓外注记的项目
图廓外注记
图名 图号 经纬格网 坐标格网 接边图 比例尺 坡度尺 磁北方向 三北方向线
各种信息的获取
地物分布状况 地貌形态 植被覆盖情况
世界上最大的水利枢纽---长江三峡大坝： 1994年开工 ~ 2009年竣工，预计总投资 1800亿元，坝高185m，水库最终水位175m， 库容393亿m3， 年 发电量达到847亿kw。 （2）勾绘分水线
地形图在工程建设中的应用
地形图在工程建设中的应用
本节重点
1. 用测绘学原理和基本方法解决工程建设中测 绘问题的思路和具体方法。
2. 熟练掌握本节介绍的几种常见的地形图应用 的技术。
作业：
P321－3.、4.
地形图在工程建设中的应用
演讲完毕，谢谢听讲!
再见，see you again
2020/11/10
地形图在工程建设中的应用
四. 土地平整
(Land Leveling)
地形图在工程建设中的应用
绘 制 地 形 断 面 图
地形图在工程建设中的应用
量 测 汇 水 面 积
地形图在工程建设中的应用
已知：
h＝2m，
最 指定坡度
短 i＝5％
路 则：
径
两条等高线 间最短距离
选 S＝h / i
择 ＝2 / 5%
＝40m
地形图在工程建设中的应用
地形图在工程建设中的 应用
20一. 绘制地形断面图
(Section Drawing of Terrain)
二. 量测汇水面积
(Determination of Converging Area)
三. 最短路径选择
(Selection of Shortest Path)
土地平整
㈠按指定高程平整 1. 确定填挖交界 线，如150m； 2. 绘方格网， 求出各顶点高程； 3. 计算各顶点 填或挖高度＝ 地面高程－设计高程； 4. 计算各方格填或挖的土方量。
地形图在工程建设中的应用
地形图在工程建设中的应用
㈡按平均高程平整 1. 绘方格网，求出各顶点高程； 2. 计算平均高程，确定填挖交界线，如：
33.04m； 3. 计算填或 挖高度； 4. 计算填挖 土方量。
本节重点
1. 用测绘学原理和基本方法解决工程建设中测 绘问题的思路和具体方法。
2. 熟练掌握本节介绍的几种常见的地形图应用 的技术。
作业：
P321－3.、4.
地形图在工程建设中的应用
演讲完毕，谢谢听讲!
再见，see you again
2020/11/10
地形图在工程建设中的应用
四. 土地平整
(Land Leveling)
地形图在工程建设中的应用
绘 制 地 形 断 面 图
地形图在工程建设中的应用
量 测 汇 水 面 积
地形图在工程建设中的应用
已知：
h＝2m，
最 指定坡度
短 i＝5％
路 则：
径
两条等高线 间最短距离
选 S＝h / i
择 ＝2 / 5%
＝40m
地形图在工程建设中的应用
地形图在工程建设中的 应用
20一. 绘制地形断面图
(Section Drawing of Terrain)
二. 量测汇水面积
(Determination of Converging Area)
三. 最短路径选择
(Selection of Shortest Path)
土地平整
㈠按指定高程平整 1. 确定填挖交界 线，如150m； 2. 绘方格网， 求出各顶点高程； 3. 计算各顶点 填或挖高度＝ 地面高程－设计高程； 4. 计算各方格填或挖的土方量。
地形图在工程建设中的应用
地形图在工程建设中的应用
㈡按平均高程平整 1. 绘方格网，求出各顶点高程； 2. 计算平均高程，确定填挖交界线，如：
33.04m； 3. 计算填或 挖高度； 4. 计算填挖 土方量。
工程建设中地形图的应用
• 地形图的另一个特点是综合性和易读性。
• 一定面积图幅上可容纳多少信息还与图的 制印技术有关，但总有一个限度。随着比 例尺的改变，一幅图(为了使用方便，通常 图幅的大小约为50 cm×50cm)所表示的地面 大小不同。比例尺愈小，涉及地面愈大， 因此信息的概括程度愈高。反之，比例尺 愈大，细部信息愈多，但一幅图涉及的范 围也愈小。也就是说，设计人员在小比例 尺图上可以获得大范围内宏观的信息，而 在大比例尺因上可以获得小范围内的微观 信息。

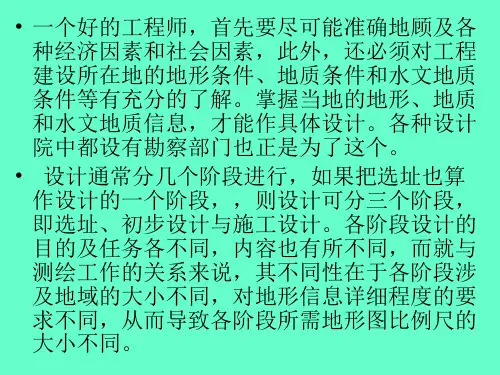

• 一个好的工程师，首先要尽可能准确地顾及各 种经济因素和社会因素，此外，还必须对工程 建设所在地的地形条件、地质条件和水文地质 条件等有充分的了解。掌握当地的地形、地质 和水文地质信息，才能作具体设计。各种设计 院中都设有勘察部门也正是为了这个。
• 设计通常分几个阶段进行，如果把选址也算 作设计的一个阶段，，则设计可分三个阶段， 即选址、初步设计与施工设计。各阶段设计的 目的及任务各不同，内容也有所不同，而就与 测绘工作的关系来说，其不同性在于各阶段涉 及地域的大小不同，对地形信息详细程度的要 求不同，从而导致各阶常为了改善居住区的环境条件把住宅区安 排在上风处以及河流的上游，而工业区布置 在下风处以及河流的下游。在这两个区之间 尽可能布置绿化隔离带。
• 从地形上来说，那些坡度过大，地形破碎的 地段可规划为绿化地带，而工业区宜布置在 平坦地区、居民住宅区可布置在平坦或略有 起伏的地段。显然做这些规划工作都需要利 用地形图。在做宏观的规划时利用较小比例 尺的地形图，通常为l：l0000。做市内某个小 区的详细规划时要用较大比例尺的地形图， 通常为1：1000—1：2000。
• 中小比例尺地形图占地面积大，例如一幅1： 5万比例尺地形图反映实地400多平方公里面 积上的地形地物。测绘它耍花费相当可观的 人力、财力和物力，经历相当长时间，如果 考虑印刷，又要很大花费。一测多用就可减 少重复浪费，因此制定取舍标准时要使地形 图能有相当大的综合性，从而使这些图能在 地质、水利、农业、交通等等众多国民经济 部门及很多管理和科研部门中获得广泛的应 用。所以国家测绘局把“一测多用”。定为 测绘管理的原则。为了实现一测多用，就一 定要对测绘成果制定统一的规格：统一的精 度，统一的内容，统一的坐标系统，统一的 分幅方法，统一的图式，甚至统一的整饰规 格。
• 一定面积图幅上可容纳多少信息还与图的 制印技术有关，但总有一个限度。随着比 例尺的改变，一幅图(为了使用方便，通常 图幅的大小约为50 cm×50cm)所表示的地面 大小不同。比例尺愈小，涉及地面愈大， 因此信息的概括程度愈高。反之，比例尺 愈大，细部信息愈多，但一幅图涉及的范 围也愈小。也就是说，设计人员在小比例 尺图上可以获得大范围内宏观的信息，而 在大比例尺因上可以获得小范围内的微观 信息。
• 一个好的工程师，首先要尽可能准确地顾及各 种经济因素和社会因素，此外，还必须对工程 建设所在地的地形条件、地质条件和水文地质 条件等有充分的了解。掌握当地的地形、地质 和水文地质信息，才能作具体设计。各种设计 院中都设有勘察部门也正是为了这个。
• 设计通常分几个阶段进行，如果把选址也算 作设计的一个阶段，，则设计可分三个阶段， 即选址、初步设计与施工设计。各阶段设计的 目的及任务各不同，内容也有所不同，而就与 测绘工作的关系来说，其不同性在于各阶段涉 及地域的大小不同，对地形信息详细程度的要 求不同，从而导致各阶常为了改善居住区的环境条件把住宅区安 排在上风处以及河流的上游，而工业区布置 在下风处以及河流的下游。在这两个区之间 尽可能布置绿化隔离带。
• 从地形上来说，那些坡度过大，地形破碎的 地段可规划为绿化地带，而工业区宜布置在 平坦地区、居民住宅区可布置在平坦或略有 起伏的地段。显然做这些规划工作都需要利 用地形图。在做宏观的规划时利用较小比例 尺的地形图，通常为l：l0000。做市内某个小 区的详细规划时要用较大比例尺的地形图， 通常为1：1000—1：2000。
• 中小比例尺地形图占地面积大，例如一幅1： 5万比例尺地形图反映实地400多平方公里面 积上的地形地物。测绘它耍花费相当可观的 人力、财力和物力，经历相当长时间，如果 考虑印刷，又要很大花费。一测多用就可减 少重复浪费，因此制定取舍标准时要使地形 图能有相当大的综合性，从而使这些图能在 地质、水利、农业、交通等等众多国民经济 部门及很多管理和科研部门中获得广泛的应 用。所以国家测绘局把“一测多用”。定为 测绘管理的原则。为了实现一测多用，就一 定要对测绘成果制定统一的规格：统一的精 度，统一的内容，统一的坐标系统，统一的 分幅方法，统一的图式，甚至统一的整饰规 格。
工程建设中地形图的应用DOC
第一章工程建设中地形图的应用第一节地形图在工程建设勘察设计阶段的应用1设计用地形图的特点工程建设一般分为规划设计（勘测）、施工、运营管理阶段。
在规划设计时，必须要有地形、地质等基础资料，其中地形资料主要是地形图。
没有确实可靠的地形资料是无法进行设计的，地形资料的质量将直接影响到设计的质量和工程的使用效果。
设计对地形图的要求主要体现在以下三方面：意识地形图的精度必须满足设计要求；二十地形图的比例尺应选择恰当；三是测图范围合适，出图时间要快，具有较好的实时性。
2地形图在水利工程勘测设计阶段的应用我国具有极其丰富的水资源、港湾和海洋资源。
为了开发和利用这些资源，必须兴建水工建筑物，如河坝、船闸、运河、港口、码头等。
为了合理地选择水利枢纽的位置和分布，以便使其在发电、航运、防洪及灌溉等方面都能发挥最大的效益，需在全流域测绘比例尺为1:500或1: 100 000的地图，以及水面与河底的纵断面图，一边研究河谷地貌的特点，探讨各个梯级中水利枢纽水头的高低、发电量的大小、回水的分布情况以及流域与水库的面积等，并确定各主要水利枢纽的型式和建造的先后顺序。
拦河坝市水利枢纽工程中的主要工程，地形和地质条件决定了坝址的位置。
最有可能建坝的地方是在河谷最窄而岩层最好的河段。
为了确定建坝以后在河流上形成的水库淹没范围及面积，计算总库容与有效库容，设计库岸的防护工程，确定哪些城镇、工矿企业以及重要耕地被临时淹没或永久浸没，并拟定相应的防护工程措施，涉及航道及码头的的位置，指定库底清理、居民迁移以及交通线改建等的规划，需要各种不同精度的地形图。
3地形图在城市勘测设计阶段的应用城市的建设也离不开地形图，在确定城市的整体布局时需用各种大、中、小比例尺的地形图。
比如：道路规划、各种管线的规划、工矿企业的规划以及各种建筑物的规划等。
在设计中如果没有地形图，设计人员就没办法确定各种工程及相应建筑物的具体位置。
利用1: 2 000或1:500比例尺地形图作为选址的依据和进行总图设计的地图，在图上设计人寻找合适的位置、放样各种设施、量取距离和高程，并进行工程的定位和定向及坡度的确定，从而计算工程量和工程费用等。
第1讲工程建设对地形图的要求与应用
•§1-2大比例尺地形图的精度分析
《工程测量规范》
•§1-2大比例尺地形图的精度分析
《1:5001:1000、1:2000地形图航空摄影测量外业规范》
•图上地物点对最近野外平面控制点或平高控制点的平面位置中误差
•§1-2大比例尺地形图的精度分析
《城市测量规范》
•§1-2大比例尺地形图的精度分析
形概括误差,等高线高程的中误差可按以下经验公式计算:
•§1-2大比例尺地形图的精度分析
•等高线高程的中误差
•式中， 为等高距，M为测图比例尺分母， 为地面倾斜角。
•§1-2大比例尺地形图的精度分析
等高线插求点高程中误差
地形类别
1﹕500
1﹕1000
1﹕2000
计算值
计算值
计算值
计算
H
H
H
值(等
(m) (m) (等高距) (m) (m) (等高距) (m) (m) (等高距) 高距)
o 水利枢纽工程的初步设计阶段，在可能布设枢纽工程的全部地 区，也应有比例尺为1﹕10000的地形图，以便正确地选择坝轴 线的位置。坝轴线选定以后，就应在这个划定的枢纽布设地区 提供比例尺为1﹕2000至1﹕5000的地形图，以研究枢纽工程主 要建筑物的布置方案。
o 在施工设计阶段，在坝区、厂房地区、船闸闸室、引水渠渠道 以及引水隧洞的进口等处应测绘比例尺为1﹕1000（有时需 1﹕500）的地形图，以便详细地设计该工程各部分的位置与尺 寸。
平地 (2°以下)
0.5 0.14
0.28
0.5 0.15
0.31
0.5 0.18 1.0 0.31
0.36 0.31
1/3
丘陵地 (2°～6°)
工程测量习题集
一、填空题：1、地下施工测量中，地下控制应和地面控制采用相同的的坐标系统和高程系统。
这可以通过联系测量来实现。
2、地下建筑物施工测量一般采用现场标定法和解析法。
3、隧道贯穿误差包括纵向贯穿误差、横向贯穿误差和高程贯穿误差。
4、隧道施工精度主要取决于横向贯穿误差和高程贯穿误差。
5、在施工期间，临时水准点的密度应保证放样时只设1个测站，即能将高程传递到建筑物上。
6、隧道中线方向进洞的类型有直线进洞和曲线进洞两种类型。
7、地下导线的三种类型是施工导线、根本导线和主要导线。
8、对于直线型的隧道而言，常用的平面测量类型有中线法和串线法。
9、隧道施工中的测量工作主要任务有定方向、检查施工进度和计算土方量。
二、简答题1、举例说明什么是地下工程2、地下建筑物的施工测量主要包括哪些内容？3、常用的地下建筑物施工测量方法4、地下施工测量的内容5、贯穿误差概念、分类及来源6、什么是进洞数据的推算7、直线进洞数据有哪些？8、曲线进洞的过程9、地下控制测量的内容10、地下导线的特点地下导线布设时的考前须知11、隧道开挖中测量常用的方法，各有何优缺点？12、施工测量的内容有哪些？13、贯穿误差的测定方法14、调整贯穿误差的方法15、地下高程测量与地面高程测量有何不同之处？16、地下工程的地面控制测量有哪些方法和技术？17、地下工程测量有哪些特点？18、何谓联系测量？20、高程联系测量有几种方法？21、简述隧道施工和竣工测量的内容。
22、在深基坑或高楼施工时，通常采用什么方法传递高程的？三、判断题1、隧道的贯穿精度主要取决于纵向贯穿误差和高程贯穿误差。
2、隧道的横向贯穿误差仅受导线测角误差的影响。
第九章竖井联系测量与陀螺经纬仪测量一、填空题1、竖井联系测量是将地面控制中的坐标、方向及高程经由竖井传递到地下去。
2、按照地下控制网与地面上联系的不同，定向方法可以分为一井定向、两井定向、横洞〔斜井〕定向和陀螺经纬仪定向。
3、一井定向在地面上测量的数据有两吊锤线的坐标X、Y以及连线的方向角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1∶500
幅
9353.67
13456.15
19340.32
注：上表数据参考2002年国家测绘工程收费标准
5
§2-2 工业企业设计对地形图的要求
《工业企业总平面设计规范》要求：
总平面设计应充分利用场地地形，对原有建筑 物、构筑物、运输线路及树林、耕地等，应尽量保 留； 地形坡度应能与建（构）筑物的配置、运输、 排水要求的适宜坡度相适应；
续
当用地紧张，或设计的建筑物与已有建筑物间距 9 接近规定的最小距离，或者是进行较为复杂的工程设计 时，图解精度就不能满足要求。这时就需要施测一定数 量的地物点的解析坐标。
例如，在工业企业的建筑场地上，地下管道之间的 距离以及他们离其他建筑物的距离比较小（一般电力管 道离建筑物应大于0.6m，下水管道离建筑物大于2m）， 如果原有建筑物的位置不准确，则有可能将管道布置得 小于上述规定间距，也有可能将设计的建筑物布设在原 有的管道上面。特别是在建筑物间布设的管道较多，甚 至10cm的宽度都要考虑应用。因此，设计人员认为对 于原有建筑物所施测的解析坐标，其最大点位误差不应 超过10cm。在改建或扩建的工业场地上，对原有建筑 物、构筑物所施测的坐标与高程，除了作为新建（构） 筑物设计的依据外，有时还作为施工放样的依据，这也 是要求精确施测细部点坐标和高程的原因之一。
1
第二章 工程建设中地形图的应用 与测图比例尺的选择
本章主要内容：
1、工程建设各阶段中地形图的作用；
2、工程设计对地形图的要求；
3、大比例尺地形图精度分析； 4、大比例尺地形图在工程设计中的应用 5、数字高程模型及其应用。
§2-1 在工程建设规划设计各阶段中 地形图所起的作用
不同的工程建设其规划设计对地形图要求是不同 的，如对于一条河流或水系而言，要综合开发和全面 规划需要有全流域的比例尺地形图（1：50000~1： 100000）；对水系的某枢纽工程（大坝）的设计，主 要是坝址的选择、建坝后库容量与上游淹没面积、采 用的地形图比例尺应为1：10000~1：50000；在大坝初 步设计时用图比例尺为1：10000，详细设计1：2000~1： 5000；在施工阶段，可测绘1：1000的地形图。
续
对于地形测绘的精度要求，应根据竖向布置的正 确设计去分析。工业场地的竖向布置就是将厂区的自 然地形加以整平改造，以保证生产运输有良好的联系， 合理地组织排水，并且使土方量最小，而且使填挖方 量平衡。
工业场地地面连接的方法一般分平坡法和台阶法。 其选择是根据工业企业的性质、总平面布置、厂址的 地质构造以及自然地形等因素综合考虑决定。 工业场地的竖向布置系统和地面连接方法确定以 后，即可对整平面的宽度、坡度和平土高程进行设计。 （若考虑排水则坡度为0.5%~1.0%）
续
8
在布置总平面图上的建筑物时，一方面考虑生产 的工艺要求，同时还要考虑地下管网与运输道路布置 地可能性，以及防火、防震、防水侵蚀等要求。 例如，在防火方面，建筑物间应保证最小有10m 的距离；在防震方面，可根据土质和落锤的大小来确 定，其防护距离最小为20m；在黄土地区的建筑物应 离开水渠、水沟15m以上以防止地基受水侵蚀的影响。 而为了节约用地，一般要求尽量地接近容许的最小距 离。当设计的建筑物与原有的地形、地物发生关系时， 就要用图解的方法来量取它们之间的距离，以决定是 否满足各项建筑界限的规定。
对于对于城市规划、矿山开发等不同阶段需要不同 比例尺的地形图。
3
一项工程从总体规划、初步设计、详细设计、施 工设计所需地形图比例尺由小到大。 测绘资料要满足工程建设规划设计的需要，其主 要质量标准是：地形图的精度，比例尺的合理选择， 测绘内容的取舍适度等。
地形图的精度与比例尺的大小有关，也就是为工 程设计提供的地形图，首先要考虑测图的比例尺， 再考虑费用问题。
随测图比例尺的增大相应工作量也会成倍增加， 费用也相应增加。
（按面积km2 1：500约是1：1000的2倍)
产品名称： 数字线划地图（DLG） 计 量 单 位 幅 幅 价 格
4
比例尺
1∶2000 1∶1000
Ⅰ
27306.54 15842.20
Ⅱ
45459.97 27639.66
Ⅲ
72521.73 39437.13
续
10
11
整平面的坡度和平土高程确定后，即进行建、构 筑物的地坪高程、铁路轨顶高程、道路中心线高程以 及工程管网高程的设计。这些高程的设计原则上仍然 是要使其尽量与自然地形相适应，考虑排水条件，室 内地坪要高出室外地面0.15~0.5m左右。地下管道埋设 深度最浅为0.6m。因此平坦地区地形图的高程中误差 可为±0.15m, 最大误差应在±0填、挖量与土 方总量；管道总平面图的设计系在建筑物之间布置 和绘出上下水、动力、电力等地上和地下主要管线 的位置与坐标；
在施工设计阶段，设计的内容基本上与上述相 同，只是比较详细些。图上要正确地反映出所有建 筑物的形状与平面位置、道路和管线的走向与坡度， 以及各项建筑物的高程等，作为准备施工放样数据 的依据。
各项竖向布置的高程设计完毕以后，应计算土方 量，以作为进行投资预算，施工准备以及论证设计方 案。
续
12
地形图是为工业建设的设计服务的。随着设计方法 的不断改进，对地形图提出不同要求。一般有以下几个 方面的要求：
1、地形图所表示的高程的精度要求，该要求不是很高； 平地（坡度在0.1或6°以下）为0.17~0.28m, 坡地（坡度在0.10~0.20或6°~12 °）0.39~0.50m, 2、比例尺选择适当； 经济、设计要求（表示地物的详细程度）、图面 负载、清晰度。
建（构）筑物的布置应场地周围的地形和现在 的建筑群相适应； 填挖方总量最少，且接近平衡。
6
工业企业设计对地形图的要求： 在总图运输设计中，对于地形、地物测绘所要求 的必要精度； 在工业企业的初步设计阶段在总平面图上要确定 和绘出车间、仓库、动力设施和铁路线等主要建筑物 的轮廓位置和坐标； 在竖向布置图上要绘出竖向布置系统，设计地面 连接方式、场地平土标高、排水坡向、建筑物地坪的 高程以及运输道路的高程等；
