高分子材料流变学
高分子流变学
材料科学与化学工程学院
Zimm model
Zimm模型描述聚合物链运动的数学模型： 在溶剂中，聚合物链是以一个半径为 R、且扩张体积中包含 溶剂的线团作为整体进行运动的，其摩擦力为： ζz ≈ ηz R 由Einstein公式可得Zimm链的扩散系数为 Dz = k T / ζz Stokes定律来确定其关系式： ζz= 6πηR(球的体积影响) 根据聚合物链均方末端距的普适表达式R=b Nv，可将Zimm链的 松弛时间改写为： R=b N0.6 τ z = R2/ Dz = R2 ζz / k T =6πη R3 / k T = 6πηb 3N1.8 / k T Zimm链的扩散系数为 Dz = k T / ζz = k T / 6πηb N0.6 η= G（ τ ） τ z =(k T / N V0 ) 6πηb 3N1.8 / k T = 6πηb 3N0.8 / V0
流动 流体
粘性
耗散能 量
产生永 久变形
时间过 程
牛顿定 律
根据经典流体力学理论，不可压缩理想流体的流动为纯粘 性流动，在很小的剪切应力作用下流动立即发生，外力释 去后，流动立即停止，但粘性形变不可恢复。切变速率不 大时，切应力与切边速率呈线性关系，遵循牛顿粘性定律 ，且应力与应变本身无关。
材料科学与化学工程学院
变形
固体
弹性
储存能 量
变形可 以恢复
瞬时响 应
虎克定 律
根据经典固体力学理论，在极限应力范围内，各向同 性的理想弹性固体的形变为瞬时间发生的可逆形变。 应力与应变呈线性关系，服从胡克弹性定律，且应力 与应变速率无关。
牛顿流体与胡克弹性体是两类性质被简化的抽象物体
材料科学与化学工程学院
高分子材料流变学
高分子科学与工程学院
青岛科技大学
2．2．2 计算高分子液体黏度的经验方程
Ostwald-de Wale幂律方程（power law） 幂律公式
K n
n 1 a K
流动指数或非牛顿指数
n d ln d ln
图8-15 几种聚合物熔体剪切应力与剪切速率的关系 （测试温度200℃）
第4章 剪切黏度的测量方法 4．1 毛细管流变仪测量表观剪切黏度 4．2 恒速式双毛细管流变仪简介 4．3 锥－板型转子流变仪简介 4．4 落球式黏度计的测量原理 第5章 高分子熔体流动不稳定性 5．1 挤出过程中的畸变和熔体破裂行为 5．2 纺丝成型过程中的拉伸共振现象 第6章 加工成型过程的流变分析 6.1压延工艺的流变分析 6.2挤出成型的流变分析 6.3 注射成型的流变分析
聚合物
聚丙烯
聚合物 天然橡胶 低压聚乙烯 聚氯乙烯 聚苯乙烯
流动温度/℃
126-160 170-200 165-190 ～170
流动温度/℃
200-220 190-250 250-270 170-190
聚甲基丙烯酸甲 酯
尼龙66 聚甲醛
流动机理 研究表明，黏流态下大分子流动的基本结构单元并不是分子整链，而是链 段，分子整链的运动是通过链段的相继运动实现的。 研究高分子黏流活化能时发现，当熔体分子量很低时，随分子量增大而增 大。分子量达到一定值后，值趋于恒定。与该恒定值对应的最低分子量相 当于由20-30个C原子组成的链段的大小，说明熔体流动的基本结构单元 是链段。
青岛科技大学
高分子材料流变学
Rheology of Polymer Materials
王新 杨文君
Qingdao University of Science and Technology Qingdao，2011
高分子材料的流变性能研究

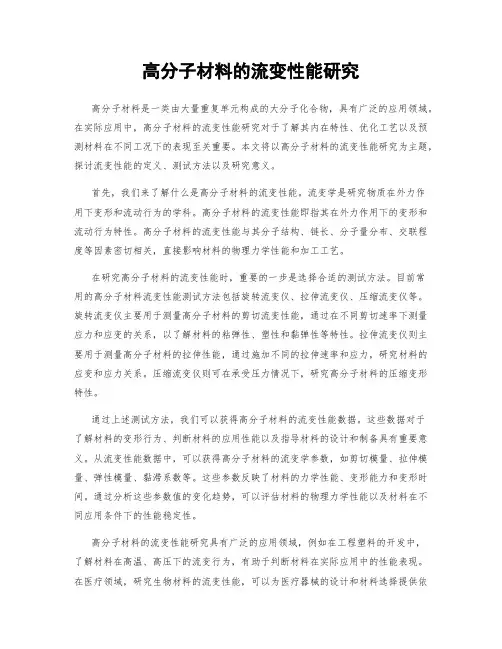

高分子材料的流变性能研究高分子材料是一类由大量重复单元构成的大分子化合物，具有广泛的应用领域。
在实际应用中，高分子材料的流变性能研究对于了解其内在特性、优化工艺以及预测材料在不同工况下的表现至关重要。
本文将以高分子材料的流变性能研究为主题，探讨流变性能的定义、测试方法以及研究意义。
首先，我们来了解什么是高分子材料的流变性能。
流变学是研究物质在外力作用下变形和流动行为的学科。
高分子材料的流变性能即指其在外力作用下的变形和流动行为特性。
高分子材料的流变性能与其分子结构、链长、分子量分布、交联程度等因素密切相关，直接影响材料的物理力学性能和加工工艺。
在研究高分子材料的流变性能时，重要的一步是选择合适的测试方法。
目前常用的高分子材料流变性能测试方法包括旋转流变仪、拉伸流变仪、压缩流变仪等。
旋转流变仪主要用于测量高分子材料的剪切流变性能，通过在不同剪切速率下测量应力和应变的关系，以了解材料的粘弹性、塑性和黏弹性等特性。
拉伸流变仪则主要用于测量高分子材料的拉伸性能，通过施加不同的拉伸速率和应力，研究材料的应变和应力关系。
压缩流变仪则可在承受压力情况下，研究高分子材料的压缩变形特性。
通过上述测试方法，我们可以获得高分子材料的流变性能数据。
这些数据对于了解材料的变形行为、判断材料的应用性能以及指导材料的设计和制备具有重要意义。
从流变性能数据中，可以获得高分子材料的流变学参数，如剪切模量、拉伸模量、弹性模量、黏滞系数等。
这些参数反映了材料的力学性能、变形能力和变形时间。
通过分析这些参数值的变化趋势，可以评估材料的物理力学性能以及材料在不同应用条件下的性能稳定性。
高分子材料的流变性能研究具有广泛的应用领域，例如在工程塑料的开发中，了解材料在高温、高压下的流变行为，有助于判断材料在实际应用中的性能表现。
在医疗领域，研究生物材料的流变性能，可以为医疗器械的设计和材料选择提供依据。
在涂料和胶粘剂行业，通过研究材料的流变性能，可以优化涂料的施工性能和胶粘剂的黏附力。
高分子材料加工流变学
高分子材料加工流变学1.流变学属于什么领域及由什么内容形成？领域:介于力学,化学和工程科学之间的边缘科学.形成内容:构成.塑性.弹性.粘流.变形2.伽利略：提出“内聚粘性”；胡克：研究弹性固体，提出了应力——应变的关系；牛顿：研究粘性液体，提出了流体应力——切变速率的关系；宾汉：发现了“宾汉流体”，命名了“流变学”；门尼：发明了门尼粘度计，改善了橡胶质量控制手段；泊肃叶：提出了泊肃叶方程，表示了粘性流体沿水平放置的圆形管道做层流时的流量，可用来计算粘性损耗，测量流体的粘度。
4.流变学的研究内容：借助高分子物理和加工理论解释材料在应力作用下各种力学行为与各因素之间的关系，解决高分子材料应用工程的问题。
5.影响聚合物加工性能的流变性质？断裂特性；粘度（流动性的量度）；弹性记忆效应（挤出膨胀）。
6.学习聚合物加工流变学的意义。
a.对进一步合成加工性能优良的高聚物有指导意义；b.对合理选择加工工艺和配方设计有重要意义；c.对合理设计加工机械，正确使用机械，创新加工机械十分重要。
1.聚合物加工过程的应力有哪三种类型？在其作用下各产生什么流动？答：A剪切应力(τ)：产生剪切流动，如挤出机口模注塑机流道炼塑(胶)机辊间。
B拉伸应力(σ)：产生拉伸流动，如薄膜电线包覆。
C 流体表压力（P）：产生压力流（泊肃叶流动），如两平面间缝隙、圆管中的泊肃叶流动。
2.聚合物流动的主要特点？答A流动机理的分段流动；低分子：整个分子移动（跃动）→实现流动；高分子：分段移动→实现流动。
B粘度大，流动困难，且粘度不是一个常数。
C流动时有构象变化，产生“弹性记忆效应”，加工过程中聚合物流动性质主要表现为粘度变化，粘度（及变化）是聚合物加工过程中重要的参数。
4.为何聚合物流动时会产生弹性记忆效应？答：聚合物卷曲的分子链在外力作用下，产生流变，并产生分子链相对位移以及高弹形变（链舒展、构象变化）。
由于聚合物在流变过程中，不仅有真实的流动（塑性形变），还伴随非真实流动（高弹形变），外力除去→回缩→“弹性记忆”（如挤出后会有膨胀收缩现象）。
高分子材料流变学教学

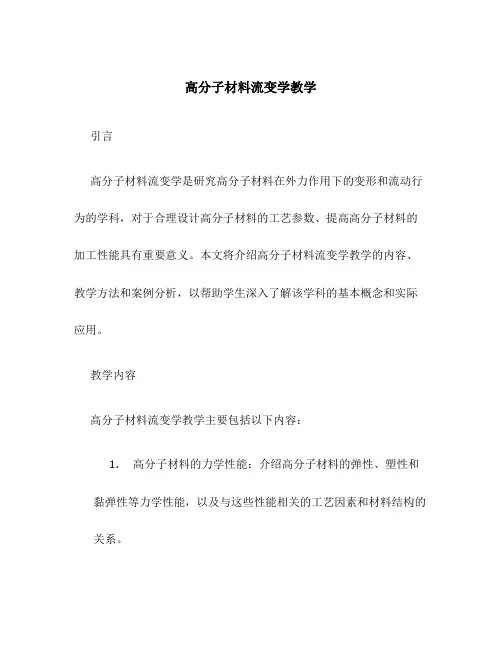

高分子材料流变学教学引言高分子材料流变学是研究高分子材料在外力作用下的变形和流动行为的学科，对于合理设计高分子材料的工艺参数、提高高分子材料的加工性能具有重要意义。
本文将介绍高分子材料流变学教学的内容、教学方法和案例分析，以帮助学生深入了解该学科的基本概念和实际应用。
教学内容高分子材料流变学教学主要包括以下内容：1.高分子材料的力学性能：介绍高分子材料的弹性、塑性和黏弹性等力学性能，以及与这些性能相关的工艺因素和材料结构的关系。
2.流变学基本概念：介绍高分子材料流变学的基本概念，包括应力、应变、应变速率、粘度、屈服应变等，以及流变学中常用的测试方法和仪器。
3.流变学模型与实验数据处理：介绍高分子材料流变学的常用模型，如弹性模型、粘弹性模型和塑性流变模型，并探讨如何利用实验数据对模型进行参数拟合和分析。
4.高分子材料加工和应用：介绍高分子材料在不同加工条件下的流变行为，如挤出、注塑和拉伸等，以及高分子材料的应用领域，如塑料制品、橡胶制品和复合材料等。
教学方法高分子材料流变学教学可以采用以下方法：1.理论讲解：通过教师的讲解，介绍高分子材料流变学的基本概念和理论知识，帮助学生建立起对该学科的整体认识和框架。
2.实验操作：通过实验操作，让学生亲自进行流变学测试，并学习如何操作流变仪器和处理实验数据，加深对流变学知识的理解和应用。
3.讨论和案例分析：通过讨论和案例分析，引导学生分析和解决实际问题，培养学生的独立思考和问题解决能力。
4.专业实习：安排学生到工业企业或科研机构进行实习，让学生实践所学的流变学知识，并了解高分子材料流变学在实际工作中的应用。
案例分析下面以挤出加工为例进行案例分析：挤出是一种常用的高分子材料加工方法，通过挤出机将高分子材料加热融化后，通过模具挤出成型。
在挤出过程中，高分子材料会受到剪切力和压力的作用，因此流变学的知识对于优化挤出工艺和提高产品质量具有重要影响。
在案例中，学生需要分析挤出过程中高分子材料的流变行为，并根据实验数据对材料流变模型进行拟合和参数分析。
高分子流变学基本概念课件
高分子流体的粘弹性
弹性
高分子流体在受到外力作用时发生的形变能够部分恢复。
粘性
高分子流体在受到外力作用时产生的剪切应力。
粘弹性
高分子流体同时具有弹性和粘性，其流变行为受温度、应力和分 子结构的影响。
高分子流体的流动行为
层流与湍流
高分子流体在管中流动时，层流 状态下剪切速率与距离成线性关 系，湍流状态下剪切速率与距离 成非线性关系。
高分子流变学基本概 念课件
目录
CONTENTS
• 高分子流变学简介 • 高分子流体的基本性质 • 高分子流变学的基本理论 • 高分子流变学在工业中的应用 • 高分子流变学的未来发展
01 高分子流变学简介
高分子流变学的定义
总结词
高分子流变学是一门研究高分子材料 流动和变形的学科。
详细描述
高分子流变学主要研究高分子材料在 受到外力作用时发生的流动和变形行 为，以及流动和变形过程中涉及的物 理、化学和力学等现象。
流动曲线
描述剪切速率与剪切应力之间关 系的曲线，分为牛顿区、屈服点 和粘弹性区域。
流动不稳定性
高分子流体在流动过程中可能出 现的各种不稳定性现象，如拉伸 流动、漩涡脱落等。
03 高分子流变学的基本理论
唯象理 论
唯象理论是从宏观角度研究高分子流体的行为，通过实验观察和经验公式 来描述高分子流体的流变性质。
高分子流变学的跨学科研究
01
与物理学的交叉
研究高分子流体的热力学性质和 流动行为，探索高分子链的动力 学过程。
02
与化学的交叉
03
与工程的交叉
研究高分子材料的合成和改性， 探索高分子链的化学结构和反应 机理。
将高分子流变学的理论应用于实 际生产过程中，解决工程实际问 题。
高分子流变学
第一章 绪 论1． 流变学概念流变学——研究材料流动及变形规律的科学。
高分子材料流变学——研究高分子液体，主要指高分子熔体、高分子溶液，在流动状态下的非线性粘弹行为，以及这种行为与材料结构及其它物理、化学性质的关系。
图1-1 液体流动与固体变形的一般性对比Newton’s 流动定律 γησ 0= 牛顿流体 H ooke’s 弹性定律 εσE = 虎克弹性体实际材料往往表现出远为复杂的力学性质。
如沥青、粘土、橡胶、石油、蛋清、血浆、食品、化工原材料、泥石流、地壳，尤其是形形色色高分子材料和制品，它们既能流动，又能变形；既有粘性，又有弹性；变形中会发生粘性损耗，流动时又有弹性记忆效应，粘弹性结合，流变性并存。
对于这类材料，仅用牛顿流动定律或虎克弹性定律已无法全面描述其复杂力学响应规律，必须发展一门新学科——流变学对其进行研究。
流变性实质——“固-液两相性”，“粘弹性”并存。
这种粘弹性不是小变形下的线性粘弹性，而是材料在大变形、长时间应力作用下呈现的非线性粘弹行为。
流动与变形又是两个紧密相关的概念。
在时间长河中，万物皆流，万物皆变。
流动可视为广义的变形，而变形也可视为广义的流动。
两者的差别主要在于外力作用时间的长短及观察者观察时间的不同。
按地质年代计算，坚硬的地壳也在流动，地质学中著名的“板块理论”揭示了亿万年来地球大陆板块的变化和运动。
另一方面，如果以极快的速度瞬间打击某种液体时，甚至连水都表现了一定的“反弹性”。
1928年，美国物理化学家E.C.Bingham正式命名“流变学（rheology）”，字头取古希腊哲学家Heraclitus所说的“ ”，意即万物皆流。
1929年成立流变学会，创办流变学报（Journal of Rheology），一般将此认为流变学诞生日。
流变学是一门涉及多学科交叉的边缘科学。
高分子材料流变学的研究内容与高分子物理学、高分子化学、高分子材料加工原理、高分子材料工程、连续体力学、非线性传热理论等联系密切；其研究对象的力学、热学性质相当复杂。
高分子材料流变学
高分子材料流变学【名词解释】1.假塑性流体：黏度随剪切速率的增加而降低的流体，粘度与剪切应力之间的关系服从幂律定律，其中，非牛顿指数n<12.膨胀性流体:黏度随剪切速率的增加而升高的流体，粘度与剪切应力之间的关系服从幂律定律，其中非牛顿指数n>13.宾汉流体:指当所受的剪切应力超过临界剪切应力后，才能变形的流动的流体，亦称塑性流体，其中剪切应力与剪切速率服从τ=τy+ηpγ4.牛顿流体:剪切应力与剪切速率之间呈线性关系，表达式为τ=μγ的流体5.剪切变稀：粘度随剪切速率升高而降低6.爬杆效应：当金属杆在盛有高分子流体的容器中旋转，熔体沿杆上爬的现象7.挤出胀大：聚合物熔体挤出圆形截面的毛细管时，挤出物的直径大于毛细管模直径8.熔体破裂：聚合物熔体在毛细管中流动时，当剪切速率较高时，聚合物表面出现不规则的现象，如竹节状，鲨鱼皮状9.无管虹吸：当插入聚合物溶液中的玻璃管，提离液面之上时，聚合物溶液继续沿玻璃管流出的现象10.第一法向应力差：高聚物熔体流动时，由于弹性行为，受剪切的作用时，产生法向应力差，其中满足关系式N1=τ11?τ22=φ1?γ 212(N1通常为正值)11.第二法向应力差：同上，关系式为N2=τ22?τ33=φ2?γ 212 (N2通常为负值)12.本构方程：是一类联系应力张量和应变张量或应变速率张量之间的关系方程，而联系的系数通常是材料的常数。
13.剪切应力：单位面积上的剪切力，τ=FA14.剪切速率：流体以一定速度沿剪切力方向移动。
在黏性阻力和固定壁面阻力的作用力，使相邻液层之间出现速度差,γ=d vdy 也可理解成一定间距的液层，在一定时间内的相对移动距离。
15．高分子流变学：研究高分子液体，主要是指高分子熔体干分子溶液在流动状态下的非线性粘弹性行为。
以及这种行为与材料结构及其他物理化学的关系。
16．出膨胀现象：高分子熔体被迫基础口模时，挤出物尺寸大于口模尺寸截面积形象黄也发生变化的现象【简答题】1.常用的聚合物流变仪有：毛细管型流变仪、转子型流变仪、组合式转矩流变仪、振荡型流变仪、落球式黏度计、其他类型流变仪（拉伸流变仪、缝模流变仪和弯管流变仪等）2.流变测量的目的：（1）物料的流变学表征。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【名词解释】1.假塑性流体：黏度随剪切速率的增加而降低的流体，粘度与剪切应力之间的关系服从幂律定律，其中，非牛顿指数n<12.膨胀性流体:黏度随剪切速率的增加而升高的流体，粘度与剪切应力之间的关系服从幂律定律，其中非牛顿指数n>13.宾汉流体:指当所受的剪切应力超过临界剪切应力后，才能变形的流动的流体，亦称塑性流体，其中剪切应力与剪切速率服从τ=τy+ηpγ4.牛顿流体:剪切应力与剪切速率之间呈线性关系，表达式为τ=μγ的流体5.剪切变稀：粘度随剪切速率升高而降低6.爬杆效应：当金属杆在盛有高分子流体的容器中旋转，熔体沿杆上爬的现象7.挤出胀大：聚合物熔体挤出圆形截面的毛细管时，挤出物的直径大于毛细管模直径8.熔体破裂：聚合物熔体在毛细管中流动时，当剪切速率较高时，聚合物表面出现不规则的现象，如竹节状，鲨鱼皮状9.无管虹吸：当插入聚合物溶液中的玻璃管，提离液面之上时，聚合物溶液继续沿玻璃管流出的现象10.第一法向应力差：高聚物熔体流动时，由于弹性行为，受剪切的作用时，产生法向应力差，其中满足关系式N1=τ11−τ22=φ1∗γ 212(N1通常为正值)11.第二法向应力差：同上，关系式为N2=τ22−τ33=φ2∗γ 212 (N2通常为负值)12.本构方程：是一类联系应力张量和应变张量或应变速率张量之间的关系方程，而联系的系数通常是材料的常数。
13.剪切应力：单位面积上的剪切力，τ=FA14.剪切速率：流体以一定速度沿剪切力方向移动。
在黏性阻力和固定壁面阻力的作用力，使相邻液层之间出现速度差,γ=d vdy 也可理解成一定间距的液层，在一定时间内的相对移动距离。
15．高分子流变学：研究高分子液体，主要是指高分子熔体干分子溶液在流动状态下的非线性粘弹性行为。
以及这种行为与材料结构及其他物理化学的关系。
16．出膨胀现象：高分子熔体被迫基础口模时，挤出物尺寸大于口模尺寸截面积形象黄也发生变化的现象【简答题】1.常用的聚合物流变仪有：毛细管型流变仪、转子型流变仪、组合式转矩流变仪、振荡型流变仪、落球式黏度计、其他类型流变仪（拉伸流变仪、缝模流变仪和弯管流变仪等）2.流变测量的目的：（1）物料的流变学表征。
（2）工程的流变学研究和设计。
（3）检验和指导流变本构方程理论的发展。
3.高聚物的粘性流动的特点：1. 流动机理是链段相继跃迁2. 流动粘度大，流动困难，而且粘度不是一个常数3. 流动时有构象变化，产生“弹性记忆”效应4.影响挤出胀大效应的因素：链结构、配方、切变速率与温度稳定挤出的措施：(1) 加料口供料速度必须均匀.（2）减少螺槽深度h和减少机筒与螺杆突棱的间隙δ.（3）调节机头流通系（4）适当降低挤出温度（5）适当增加螺杆长度5.影响熔体挤出破裂行为因素：一是口模的形状和尺寸；二是挤出成型过程的工艺条件；三是挤出物料的性质。
6．牛顿流体包括那些类型？（1）宾汉流体（2）假塑性流体（3）胀流形流体（4）触变体（5）震凝体7．什么是可恢复形变量，它是描述材料什么效应的物理量？可恢复性变量表征着液体在形变过程中储存弹性能的大小Sr=Je·σw Je为稳态弹性柔量σw为相应的器壁剪切应力描述材料的粘性和弹性效应8．分子量大的材料其性能指标往往越高，为什么实际生产中却要适当控制分子量？因为在生产中分子量过高，会发生自动加速现象和爆聚现象，会导致聚合物粘度增大，性能下降。
还有分子量太大会导致加工性能降低。
入口压力降产生原因？（1）物料从料口进入口模时，熔体粘滞流动流线在入口处产生收敛所引起的能量损失(2)在入口处由于聚合物熔体产生弹性形变，因弹性能的储蓄所造成的能量消耗(3)熔体流经入口处时，由于剪切速率的剧烈增加而引起速度的激烈变化，为达到稳定的流速分布所造成的压力降9.转子流变仪的类型？（1）锥一板型流变仪(2)平行版型流变仪(3)同轴圆筒形流变仪9．什么是粘流活化能？聚甲醛与聚碳酸酯粘度随应力的变化有什么区别？为什么？答：粘流活化能在流动过程中交流动单元用于克服位垒，由原位置越前到附近空穴所需的最小能量。
聚甲醛的粘度变化比聚碳酸酯粘度变化要大，因为聚甲醛是柔性链，聚碳酸酯是刚性链，刚性链的粘流活化能较高，而柔性连具有较多的缠结，因而对应力更为敏感。
10.消除（减轻）熔体破裂现象的措施：（1）适当降低分子量，加宽分子量分布；（2）适当升高挤出温度，但应防止交联、降解。
某些情况下如顺丁橡胶可利用低温光滑区挤出；（3）适当降低挤出速度，某些情况下，可利用高速的第二光滑区；（4）用喇叭型的口型，可提高rcrit，可消除死角；（5）加入填充补强剂和增塑剂。
11．什么是剪切变稀，试述高分子流体剪切变稀两种机理？答:对大多数高分子液体而言，即使温度不发生变化，粘度也会随剪切速率增大而下降，呈现典型的剪切变稀行为。
机理一：高分子构象改变，体系流动所受到剪切力很小时，构象变换很慢，分子运动松弛，体系粘度不变，呈现牛顿流体特点。
当剪切应力或剪切速率较大时大分子链发生取向，构象发生明显变化，体系没有足够时间松弛取向的大分子见相对流动阻力减小，体系黏度下降，发生剪切变稀的假塑性现象。
机理二:类似香蕉液体理论，无规线团的柔性分子扭曲成几何缠结，大分子链之间缠结与分子热运动有关，再确定外部条件下，缠结点的形成速率与破坏速率相等，一次网状结构缠结点密度大致处于动态平衡过程，外部条件如剪切应力变大，就会导致缠结点的破坏速率大于形成速率，是体系内平均缠结点密度下降，出现剪切变稀现象。
12．什么是韦森堡效应?原因？答：与牛顿流体不同，盛在容器的高分子液体，当插入其中的圆棒旋转时，没有因惯性甩向容器壁附近，反而绕在旋转棒上，出现向上爬的爬竿现象。
原因是：高分子液体是一种有弹性的液体，旋转流动的具有弹性的高分子链，令其延圆周方向全下个出现拉伸变形，产生常州新的压力迫使液体爬升。
13.什么是熔体破裂现象？LDPE与HDPE熔体破裂有什么区别？造成这种现象的原因是什么？答：（1）高分子熔体从口模中挤出时，当速度过高，超过某一临界剪切速度时，容易出现弹性流湍，导致流动不稳定，挤出物表面粗糙，随挤出速度增大，可能出现波浪形，鲨鱼皮形，竹节形，螺旋形畸变，最后导致不规则的挤出物断裂，称为熔体破裂现象。
（2）LDPE:破裂特征是先呈现粗糙表面，当挤出γ超出临界剪切速率发生熔体破裂时，呈现无规破裂状。
HDPE:熔体破裂的特征是先呈现粗糙表面，而后随着γ的提高逐步出现有规则畸变如竹节状螺旋形畸变等，γ很高时出现无规则破裂。
(3)原因：LDPE为支链和大侧基聚合物，而HDPE为线型分子聚合物。
LDPE其应力主要集中在口模入口处，且入口处的流线呈典型喇叭形收缩，在口模死角处出现环流或涡流,HDPE其流动时的应力集中效应主要不在口模入口处，而是发生在口模内壁附近，口模入口区不村子死角环流。
14．分子无管虹吸现象形成的原因？答：与高分子液体的弹性行为有关，这种高分子的弹性性质使之容易产生拉伸流动，而且拉伸液体的表面相当稳定，实验证明高分子浓溶液和熔体都具有这种性质，因而能产生稳定的拉伸变形，具有良好的纺丝和成膜能力15．什么是空压误差?形成原因？答：测量流体内压力时，若压力传感器端面安装低于流道壁面，形成凹槽，则测得高分子液体内压力低于压力传感器端面与流道壁面相平行时的压力，这种压力误差称为空压误差。
原因：槽附近流线发生弯曲但法向应力差效应使流线伸直作用，于是产生了背向凹槽的力。
16．什么是零切粘度表现粘度微分粘度法向应力差。
表现粘度：与牛顿粘度定义相类比，将牛顿流体的粘度定义为剪切应力与剪切速率之比，即ηa=σ（γ）/dγ。
微分粘度：ηc=dσ（γ）/dγ，它等于过曲线上一点切线的斜率。
第一法向量差：沿流动方向的压力与垂直流动方向压力之差N1=σ11—σ22.第二法向应力差：N2=σ22—σ33 17．两相高分子共混体系的分散体系的分散形态主要包括哪两种类型，其特征是什么？(1)一相为连续相，一项为分散相(2)特征:分散相以不同的形状大小分布在连续相中，而究竟哪一相为连续相，哪一项为分散相，既取决于两相的体积比·粘度比·弹性比及界面张力，还取决于共混设备和共混条件；一般混溶性较好，分散相相畴较小，分散越均匀，两相界面越模糊，表明两相之间形成稳定的界面层，两相的结合能力较强。
（2）两相均为连续相，形成交错行网状结构，此时两相互相贯穿，均连续性的充满全部试样，分不清哪个是分散相，哪个是连续相。
互相贯穿程度取决于两相的混溶性，一般混溶性越好，亮相相互作用越强，两相互锁结构的相畴越小18．SBS热塑性弹体，低温E1=6.8Kcal/mol，高温E2=2.4Kcal/mol，为什么？原因是在低温区，软段二烯相（PB）先生流动，由于苯乙烯嵌段尚被冻结，其较大的区域牵制作用，故流动活化能较高，到高温区PS、PB嵌段均能顺利运动，此时P的粘流活化能较低。
另外在Tf以下、Tg以上范围内，共混物粘度不再遵循WLF方程。
毛细管流变仪原理：根据测量原理的不同，毛细管流变仪分为恒速型和恒压型两类，恒速型仪器预置柱塞下压速度为恒定，待测定的量为毛细管两端压差，恒压型仪器预置柱塞前进压力为恒定，待测量为物料的挤出速度即流量。
毛细管流变仪主要优点：（1）操作简单，测量准确，测量范围广（2）毛细管中物料的流动与某些加工成型过程中物料流动形式相仿，因而具有实用价值；（3）不仅可测量物料的剪切粘度，还可通过对挤出行为的研究，讨论物料的弹性行为。
缺点：（1）τ、r随毛细管半径而变；（2）不能测定与时间相关的粘弹特性；（3）存在较多误差，精度不高。
毛细管流变仪应用：（１）聚合物剪切粘度的究（２）聚合物熔体弹性的研究转矩流变仪基本结构与原理：（1）流变仪主体、混合测量装置、电控仪表系统（2）：采用混合器测试时，高聚物以粒子或粉末的形式自加料口加入到密闭混炼室中，物料受到上顶栓的压力，并且通过转子表面与混合室壁之间的剪切、搅拌、挤压，转子之间的捏合、撕扯，转子轴向翻捣、捏炼等作用，实现物料的塑化、混炼，直至达到均匀状态。
实验中通过记录物料在混合过程中对转子产生的反扭矩以及温度随时间的变化，来研究物料在加工过程中的分散性能、流动行为及结构变化。
优点：可模拟多种高分子材料实际加工过程，如小型密闭式混合器，小型螺杆挤出器用途：原材料的检验与研究＼聚合物交联过程研究＼高分子材料的熔融塑化行为＼高分子材料的热稳定性＼反应性加工过程的反应程度＼流动与材料烧焦的关系＼增塑剂的吸收特性＼热固性塑料的挤出行为等．。
