水电改造开关插座排布图
全屋插座开关最全分布示意图，收了准没错！
全屋插座开关最全分布示意图，收了准没错！
装修时务必规划好插座开关的位置以及个数，并且尽可能的多预留，以供不时之需，在日后的居家生活中你一定会感谢自己当初的明智之举！
如图所示，每一个开关由于其用途不同其分布高度自然是不同的，只有位置合理、高度适宜才能更好的方便生活。
如果在沙发一角预留插座，你会发现一切都通畅无比，再不用起身去给手机充电，也不用特意去拉个插线板放身边了。
具体每个房间应该安装和预留几个插座及开关，不妨参照上图，也许会解惑不少哦！。
电工必备｜电路图开关插座水晶头接线图大全非常值得收藏！
电工必备｜电路图开关插座水晶头接线图大全非常值得收藏！灯三控接线图双控灯三联开关接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。
在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。
简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。
接线可看下面的原理图。
双控灯的原理图三联开关接线图很多电工强电做的非常牛，但是弱电就非常的一般，我接触过好几个是不会打水晶头，我也是对他们非常的无语，下面小编就来说说网线水晶头的制作方法：目前水晶头的排线国际标准有四种，我们今天只介绍常用的两种！T568A线序为：白绿绿白橙蓝白蓝橙白棕棕（交叉线使用）T568B线序为：白橙橙白绿蓝白蓝绿白棕棕（常用标准）USOC(8)线序为：白棕绿白橙蓝白蓝橙白绿棕（不常用）USOC(6)线序为：空白绿白橙蓝白蓝橙绿空（不常用）我们平时用的都是直通线，就是两头排线标准是一样的，交叉线在很少时候使用，比如两台电脑相连pc-pc，同性设备用交叉，异性设备用直通线！今天主要介绍T568B线序为：白橙橙白绿蓝白蓝绿白棕棕（常用标准）：工具如下：（一把水晶头压线钳即可）+网线+水晶头拿出网线利用水晶钳剥线刀片切割一圈。
拨开后如图白橙橙白绿蓝白蓝绿白棕棕回开缠绕的网线，更具顺序拉直，切掉多余长度，插入水晶头，注意不要放反了，我遇见过新手很多反着放水晶头！做出来顺序是反着的！做好后在检查一下，皮一定要包进去，网线是否已经抵到水晶头切片，防止某机芯不到位而无法通信的情况！白橙橙白绿蓝白蓝绿白棕棕(平常我们使用的两头都是t568b 标准的直通线)两头一样！一个完美的水晶头就做好了。
插座布置图
插座安装位置规则
• 8、露台插座距地当在1.4米以上，且尽可能避开阳光、 雨水所及范围； • 9、厨房、卫生间、露台，插座安装当尽可能远离用水区 域。如靠近，当加配插座防溅盒。台盆镜旁可设置电吹 风和剃须用电源插座，离地1.5～1.6米为宜； • 10、近灶台上方处不得安装插座。
插座安装位置规则
插座安装位置规则
• 5、分体式、挂壁空调插座宜根据出线管预留洞位置距地 面1.8米处设置，窗式空调插座可在窗口旁距地面1.4米 处设置，柜式空调器电源插座宜在相应位置距地面0.3米 处设置； • 6、油烟机插座当根据厨柜设计，安装在距地1.8米至2米 高度，最好能为脱排管道所遮蔽； • 7、电热水器插座应在热水器右侧距地1.4ｍ～1.5ｍ安装， 注意不要将插座设在电热器上方；
插座排布
• (三)卫生间: • 插座 1、热水器1个(三孔带开关) 2、洗衣机1个(三孔带开关) 3、镜边1个(吹风机)4、马桶边1个 ()5、预留1个至2个开关 镜 前灯 • (四)厨房:
• 插座 1、油烟机1个(三孔带开关) 2、炉灶下1个(以防以后换为 电磁炉) 3、水槽下1个(可以装小厨宝-“小型容积壁挂式电热 水器”/垃圾粉碎器) 4、水台边1个 5、操作台上2一3个(用于 小电器/带开关) 6、微波炉1个(三孔带开关) 7、消毒柜1个(三 孔带开关) 8、预留1个
插座排布
• (五)餐厅: • 插座 1、电冰箱1个(三孔带开关) 2、餐桌边1至2个 3、预留1 至2个 • (六)阳台: • 插座 预留1至2个(一般应该左右各一个)
• (七)玄关:
• 插座 预留1个 • (八)书房∶ • 插座 1、电脑1个(三孔带开关) 2、空调1个(三孔带开关) 3、书 桌边1个(台灯) 4、预留1至2个
超详细！全屋开关插座布局，收藏这一个就够了
超详细！全屋开关插座布局，收藏这一个就够了水电装修中，开关插座的布局对于装修新房有着重大的意义，统帅水电的施工在装修前都会做好充足的规划和细致的考究，既要满足日常生活的需求，又要和家具家电配合好，这个工程看似简单，实则处处充满细节。
今天，小帅就来给大家分享一份超详细的全屋开关插座布局！1、玄关①玄关开关：距离地面130cm，距离门15cm；②备用插座：玄关鞋柜处，距离地面130cm，作为备用插座；③烘鞋器插座：设置五孔插座，预留给烘鞋器使用。
2、客厅①双控开关：入户推荐安装双控灯光，方便控制玄关客厅灯光；②手机充电：沙发两边设置双USB五孔插座，方便手机充电；③空调插座：单开+16A三孔给空调使用，但是要明确挂式还是柜式空调；④插座煮水：双USB五孔插座，方便煮茶水。
①幕布插座：幕布旁的五孔插座；②电视区域插座：电视机区域五孔插座，音响插座，宽带接口；③风扇插座：方便放置净化器及风扇等小型电器；④空调插座：立式空调16A，带开关插座。
3、餐厅①照明开关：餐厅处安装双控开关；②咖啡机插座：距台面20cm，咖啡机、热水机带开关插座；③地插插座：五孔插座代替地插；④冰箱插座：设置五孔插座，预留给冰箱使用，距离冰箱20cm。
4、厨房①蒸箱插座：蒸箱后方设置带开关16A三孔插座；②冰箱插座：冰箱侧后方，设置带开关的三孔插座，抽烟烟机插座距离地面220cm；③净水器插座：设置五孔插座，方便安置垃圾处理器、净水器、洗碗机；④操作台：操作台设置五孔插座，电饭煲等小厨电；⑤双控开关：入门推荐安装双控灯光，方便控制厨房灯光。
5、卧室①双控开关：床头、入门推荐安装双控开关，体验不用摸黑起夜的幸福感；②床头插座：床头双USB五孔插座，方便手机充电和台灯；③熨烫机插座：单开+16A三孔，内置熨烫机插座。
①梳妆台：化妆台上方要留五孔插座预留给卷发棒、美容仪等；②电视插座：电视区域设置五孔插座，预留给电视及周边电器；③空调插座：单开+16A三孔，留给空调；④网线插座：电视电话网线等信息插座可以选择多合一信息插座。

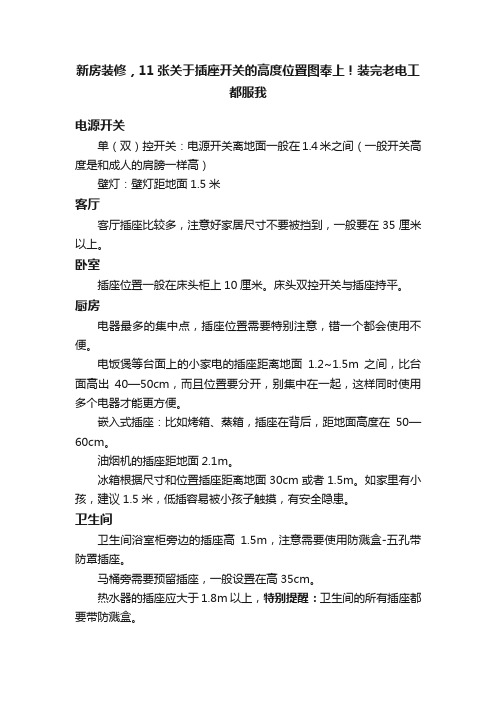

新房装修，11张关于插座开关的高度位置图奉上！装完老电工都服我
新房装修，11张关于插座开关的高度位置图奉上！装完老电工
都服我
电源开关
单（双）控开关：电源开关离地面一般在1.4米之间（一般开关高度是和成人的肩膀一样高）
壁灯：壁灯距地面1.5米
客厅
客厅插座比较多，注意好家居尺寸不要被挡到，一般要在35厘米以上。
卧室
插座位置一般在床头柜上10厘米。
床头双控开关与插座持平。
厨房
电器最多的集中点，插座位置需要特别注意，错一个都会使用不便。
电饭煲等台面上的小家电的插座距离地面1.2~1.5m之间，比台面高出40—50cm，而且位置要分开，别集中在一起，这样同时使用多个电器才能更方便。
嵌入式插座：比如烤箱、蒸箱，插座在背后，距地面高度在50—60cm。
油烟机的插座距地面2.1m。
冰箱根据尺寸和位置插座距离地面30cm或者1.5m。
如家里有小孩，建议1.5米，低插容易被小孩子触摸，有安全隐患。
卫生间
卫生间浴室柜旁边的插座高1.5m，注意需要使用防溅盒-五孔带防罩插座。
马桶旁需要预留插座，一般设置在高35cm。
热水器的插座应大于1.8m以上，特别提醒：卫生间的所有插座都要带防溅盒。
阳台
阳台如果放洗衣机，一般插座建议在1.4米，注意避免设在靠窗口，防范雨水和阳光。
全屋开关插座怎么分布更合理？有了这份插座布线攻略图，完美
全屋开关插座怎么分布更合理？有了这份插座布线攻略图，完美你家是否有这些情况：（1）客厅插座不够，外接插排，日常使用不太方便（2）有些地方没有插座，导致电器无法在该区域使用开关插座是家居装修中的重中之重，开关布局的不好，就会出现外接插排的情况，既不美观，也不安全。
反之，有一个合理的开关插座分布，能让居家生活变得省事又方便。
今天小编就和大家分享一份客厅开关布线攻略图，装修前看一看能不留遗憾哦。
玄关布局玄关可以安装一个声控的，或是双控开关，这样方便进出门开关玄关灯。
同时，玄关也可以预留一个插座，可以用于放置小夜灯，或日后安装电动擦鞋器等，有备无患。
1.开关：1个2.插座：1个(五孔插座)客厅布局客厅有电视、空调、冰箱、台灯等多种家用电器，所以插座一定不能少。
作为公共区间，客厅是大家停留时间比较久的空间，因此手机、电脑等充电也多在客厅，如果这时沙发周围没有插座，这是不科学的。
开关:1、吸顶灯1个(双控开关)插座:1)电视2个(五孔插座)2)空调1个(三孔带开关)3)沙发两侧各1个(五孔插座)4)预留1至2个(可以用于吸尘器、挂烫机等)插座多预留一些不要紧，万一到时候充电、聚会插座不够用，那可尴尬了。
卧室布局作为休息的空间，开关的分布很是重要，尤其不能少了卧室门口与床头边的吸顶灯双控开关。
开关：吸顶灯2个(双控开关)——卧室门口与床边插座：（1）电视2个(五孔插座)（2）空调1个(三孔带开关)（3）电脑1个(三孔带开关)（4）预留1至2个(五孔插座)厨房布局光线对厨房而言是十分重要的，它关系到了食物烹饪后的口感，所以厨房的光线不能少。
仅一盏吸顶灯是不够的，各个区域都要有辅助照明灯。
厨房的厨具电器也不少，插座较多，为了安全，部分插座可考虑带开关。
开关：1)厨房顶灯1个(单向开关)—厨房门口插座：1)排烟机1个(三孔带开关)2)炉灶下1个(以防以后换为电气灶)3)水槽下1个(小厨宝、净水器等需使用)4)水台边1个5)操作台上2-3个(五孔带开关)用于榨汁机、电饭煲等6)微波炉1个(三孔带开关)7)冰箱1个(三孔带开关)8)预留1-3个(五孔插座)卫生间布局卫生间是用水最多的空间，且空间比较潮湿，所以卫生间的插座、开关需要做好防水措施。
水电定位别瞎搞！这里有最准确的水电定位图，装修新人拿走直接用
水电定位别瞎搞！这里有最准确的水电定位图，装修新人拿走直接用水电改造是新房装修中最先做的工程，也是硬装的基础。
水电的定位则是水电改造最关键的一步，关系着每个进出水口、插座开关的位置，一般都是要有老师傅亲自来做，就是怕新手做的不好用，到时候业主想插个插座，通个水都别扭。
一、插座的定位1、电视柜的两边建议预留两个插座，高度大概在55cm。
这两个插座记得偏离点数哦的遮挡范围，但是别偏到电视柜的范围外，电视插座记得安装在电视的下边缘。
如果你在装修时是把电视挂在墙上，又嫌电线暴露在外边太难看了，那可以像下图一样，在墙上买入一根直径为50mm的PVC管子，让电线从里面穿过去，就不会影响美观了。
二、开关的定位1、常见开关的点位开关的高度一般在130cm左右，要是后期有新增的开关，最好高度跟原有的开关高度保持一致，这样才显得美观。
开关放在门锁的一侧，距离门边的宽度是15—20cm。
如果卧室的墙面需要摆上衣柜，那为了能有更宽的收纳空间，可以把距离缩短到7cm，不能再近，会影响门套的安装。
2、卧室需要装双控吗？我的建议是：肯定的。
一个开关放在门口，一个开关设计在床头，床头的开关距离地面的高度在80cm最为合适，因为一般床头柜的高度在60cm左右。
水电改造前要提前估算好每个卧室床的尺寸和摆放位置，找到床头的中间线，然后就能确定床头开关的位置了。
家装插座开关定位完整方案客厅背景墙：电视插座、机顶盒插座、DVD插座、音响插座、电视信号线孔、网线孔、三个备用电源插座、一个电视电源的控制开关。
沙发位置：两个空调插座、五个备用插座(落地台灯、饮水机、烧水壶、榨汁机、跑步机......以后还不知道会有什么呢，都不知道够不够的啊，嘿嘿)。
餐厅：冰箱插座、地插(吃火锅)、两个备用插座(不知道会干啥，会烧水、榨汁吧，现在能想到这些，也可能插个MP3、电脑之类的)。
开放式书房：网线孔、台灯插座、电脑插座。
卧室：网线孔、空调插座、电脑插座、台灯插座、手机充电插座、两个备用插座。
8张图教你各种开关接线，单控、双控、多控开关，新手装修必备！
8张图教你各种开关接线，单控、双控、多控开关，新手装修
必备！
现在不少业主，为了节省装修预算，都会选择半包装修，所以在装修施工时，难免会遇到一些技术问题，尤其是水电问题，在电路设计中，比较容易出问题的就是开关插座了，我们之前也分享了不少，关于开关插座的布局问题，今天再跟大家说一下开关的接线技巧，连老电工看了都说好！
1.开关控制插座接线图
2.开关控制灯接线图
3.五孔插座接线图
4.一开五孔插座接线图
5.单控开关接线图
6.双控开关接线图
7.多控开关接线图方式一
8.多控开关接线图方式二
准备装修业主，可以戳左上方蓝色头像，进主页后，点击【0元设计】领4份装修方案，点击【装修报价】算算你家装修要花多少钱点击“了解更多”，免费领取新房装修精准预算清单，我家照着装修省了3万！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电改造开关插座排布图
装修时，开关插座布位是否合理，直接影响到入住后生活的方便。
虽然水电改造前我们无法做到完美布局，但提前知道开关插座位置排布图，反而能为你省不少事儿。
一、确定开关位置，首先要确定3件事儿：
1、空间的角色：比如主卧、次卧、客厅、书房、厨卫
2、电器、家具位置摆放：比如电视、冰箱、橱柜、书架、壁柜
3、家庭成员生活习惯：比如边看电视边玩手机
这些布局以及生活习惯，决定了装修时开关的数量、距离以及种类的选择。
二、开关数量是由室内面积决定：
室内插座数量一般按照每2㎡一组（一个开关，一个插座）来计算，比如100㎡的房子插座数量为50组，就能满足需求。
当然，这也要根据实际需求来确定，有的家庭电器较多，100㎡也有可能用到66个左右。
三、间隔与高度
1、间隔：家用电器电源线长度在1.5m-2m，所以插座每隔3m保留一个即可。
这样能保证在使用电器时不用额外加接线板。
2、高度：插座安装高度，一般在距离地面30cm，但也要根据实际情况安排。
①桌子、柜子附近，应安装在桌子水平面上15cm处，并且同一墙面插座，要尽量安装在同一高度，保证美观度。
②墙面安装的电视插座要考虑到电视柜的高度，一般距离地面100cm-110cm
③洗衣机的插座距离地面120cm-150cm
④冰箱插座距离地面150cm-180cm
⑤空调、排气扇等插座距离地面190cm-200cm
⑥热水器插座，应在热水器右侧距离地面140cm-150cm处安装，记得选用双极开关以确保安全！
⑦阳台插座距地应当在140cm以上，而且尽可能避开阳光和雨水范围，防止暴晒和进水。
四、插座数量与位置
1、玄关插座
玄关插座预留1~2，别省，最好跟客厅做成双控的，这样能随时关灯。
2、客厅插座：
电视2个，记得要预留机顶盒和网线的开关空调1个，选3孔带开关的插座
沙发两侧各1个，方便手机充电
预留1至2个给电风扇或电暖扇
3、厨房插座：
排烟机1个，跟空调一样，3孔带开关插座水槽下1个，给小厨宝留着
操作台上2~3个，给电饭煲、电水壶之类电器使用
微波炉1个，微波炉功率大，需要3孔带开关
预留1~2个，现在流行安装到橱柜里，放微波炉、面包烤箱，方便又美观吸顶灯开关1个
4、餐厅插座：
电冰箱1个，3孔带开关
餐桌边1~2个，便于边吃饭边玩手机/看电影
预留1~2个，便于多人使用
餐厅吊灯开关1个
餐厅装饰灯开关1个
5、卧室插座：
床头两边各1个，便于两个同时使用
电视2个，可不预留，有的卧室不放电视空调1个，3孔带插座
电脑1~2个，3孔带插座
预留1~2个
双控吸顶灯及开关1个
台灯或装饰灯开关1个
6、书房插座：
电脑1~2个
空调或电扇1个书桌边台灯1个预留1~2个
7、卫生间插座：
吹风机、刮胡刀充电1个
马桶1个
吸顶灯、开关1~2个
预留1个
提前做好插座布局真的很重要，总不能到用时还得增加接线板，既影响美观，又不实用的好吧！。
