矿山测量学第十章露天矿测量
矿山测量10.巷道及工作面测量-PPT精品文档
二、标定新巷道开切点及初始方向 包括标定开切点的位置和初步给出巷道的掘进方向两 项内容。 如图，从已掘巷道中的 A 点沿虚线开掘一条新巷道， 标定的方法如下： (1) 从设计图上量取 A 点至已知中线点 4 、5的距离L１、 Ｌ２，量取巷道的转向角β ； (2) 在4点安置经纬仪，瞄准点5，并沿此方向，由点 4量取L１，即可得到A点的位置，将之标定于顶板上，然后 再量取A至点5的距离作检核； (3) 在A点安置经纬仪，后视点4，用正镜位置给出β 角，此时，望远镜所指方向即为新开掘巷道的中线方向， 在此方向上标出点2，倒转望远镜，标出点1，则点1、A、 2即组成一组中线点。
三、回采工作面测量 回采工作面测量是按旬或按公司、矿规定的日期进行 的验收填图测量。回采工作面每月测量的次数，应以能满 足生产和回采率计算的要求为目的，但至少须测出工作面 的月末位置。 回采工作面测量应以导线点为基础，采用低精度经纬 仪、测角仪、皮尺等进行测量。测量的内容主要有：回采 工作面的长度、进度；充填区和煤柱的位置和尺寸；煤层 厚度和采高等。
三、直线巷道中线的标定
巷道开切后，最初标定的 中线点很容易遭到破坏。当掘 进到 5-6 m 时应检查并用经纬 仪重新标定中线。 将经纬仪安置在A点上，如图所示，用正倒镜两个镜 位给出β角。由于仪器和测量的误差，正镜给出的2′点和 倒镜给出的2″点往往不重合，取其中点2作为中线点，可 以提高标设的精度。为了避免差错，应重新用一个测回 测角，以作检查，其误差应在1′之内。检查符合要求后， 用望远镜瞄准2点，在此方向上再设一点1。这样A、1、 2 三点组成一组中线点，作为巷道掘进的方向。
任务四 了解采区测量基本方法
一、采区联系测量 (1) 通过两个竖直巷道进行联系测量 (2) 通过一个竖直巷道进行联系测量 (3) 通过急倾斜巷道进行联系测量 二、采区次要巷道测量 采区次要巷道测量是为了填绘矿图，以采区控制导线 为基础而敷设的碎部导线测量。 采区次要巷道测量的主要任务是为填绘矿图提供资料。 其主要测绘内容包括：测绘大比例尺巷道图；丈量巷道的 长度和断面大小；测定断层、煤厚变化等地质特征点和瓦 斯突出点、涌水点的位置等。
矿山测量学第十章露天矿测量
实际采剥工程量； (3) 在验收测量图纸上量取实际工程技术指标。
二 采剥场验收测量方法：
与露天矿采用工作网的形式有关，常用的测量方法 有经纬仪视距测量、平板仪测量和光电测距极坐标法 等。一个露天矿可以根据其具体情况，选用其中的一 种或多种配合进行。这里主要讲以经纬仪视距测量方 法为例介绍。 经纬仪视距测量方法具有适应性广，外业时间短等 优点，目前广为我国露天矿验收测量所采用，这里重 点阐述它在露天矿验收测量中使用时的特点和要求。
地形测量和露天矿测量，虽然都是在露天条件下进行的， 然而，露天矿需要在全年各个时期进行相应的测量工作，而 且露天矿矿坑中运输繁忙紧张、灰尘大、测点经常被电铲和 推土机破坏，因此，露天矿的测量方法与地形测量也有所不 同。 3 测量精度方面
在地形测量中，测量精度主要是以制图精度为依据，故测 绘不同比例尺的图纸，精度要求也不相同。露天矿测量的精 度，则是以能否满足解决生产问题为标准，其测量的精度也 是依据要解决的生产问题来确定。
2、Our destiny offers not only the cup of despair, but the chalice of opportunity. (Richard Nixon, American President )命运给予我们的不是失望之酒，而是机会之杯。二〇二一年五月二十六日2021年5月26 日星期三
15、一年之计，莫如树谷；十年之计 ，莫如 树木； 终身之 计，莫 如树人 。2021年6月上 午12时 15分21.6.1100:15June 11, 2021
16、提出一个问题往往比解决一个更 重要。 因为解 决问题 也许仅 是一个 数学上 或实验 上的技 能而已 ，而提 出新的 问题， 却需要 有创造 性的想 像力， 而且标 志着科 学的真 正进步 。2021年6月11日星期 五12时 15分3秒00:15:0311 June 2021

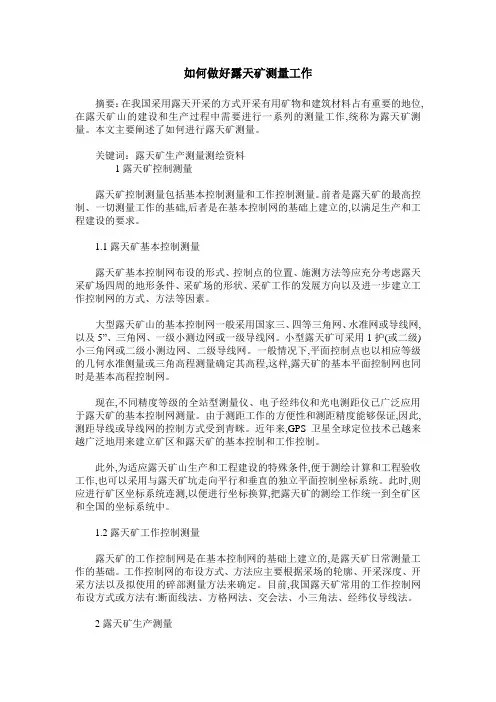

如何做好露天矿测量工作
如何做好露天矿测量工作摘要：在我国采用露天开采的方式开采有用矿物和建筑材料占有重要的地位,在露天矿山的建设和生产过程中需要进行一系列的测量工作,统称为露天矿测量。
本文主要阐述了如何进行露天矿测量。
关键词：露天矿生产测量测绘资料1露天矿控制测量露天矿控制测量包括基本控制测量和工作控制测量。
前者是露天矿的最高控制、一切测量工作的基础,后者是在基本控制网的基础上建立的,以满足生产和工程建设的要求。
1.1露天矿基本控制测量露天矿基本控制网布设的形式、控制点的位置、施测方法等应充分考虑露天采矿场四周的地形条件、采矿场的形状、采矿工作的发展方向以及进一步建立工作控制网的方式、方法等因素。
大型露天矿山的基本控制网一般采用国家三、四等三角网、水准网或导线网,以及5”、三角网、一级小测边网或一级导线网。
小型露天矿可采用1护(或二级)小三角网或二级小测边网、二级导线网。
一般情况下,平面控制点也以相应等级的几何水准侧量或三角高程测量确定其高程,这样,露天矿的基本平面控制网也同时是基本高程控制网。
现在,不同精度等级的全站型测量仪、电子经纬仪和光电测距仪已广泛应用于露天矿的基本控制网测量。
由于测距工作的方便性和测距精度能够保证,因此,测距导线或导线网的控制方式受到青眯。
近年来,GPS卫星全球定位技术已越来越广泛地用来建立矿区和露天矿的基本控制和工作控制。
此外,为适应露天矿山生产和工程建设的特殊条件,便于测绘计算和工程验收工作,也可以采用与露天矿坑走向平行和垂直的独立平面控制坐标系统。
此时,则应进行矿区坐标系统连测,以便进行坐标换算,把露天矿的测绘工作统一到全矿区和全国的坐标系统中。
1.2露天矿工作控制测量露天矿的工作控制网是在基本控制网的基础上建立的,是露天矿日常测量工作的基础。
工作控制网的布设方式、方法应主要根据采场的轮廓、开采深度、开采方法以及拟使用的碎部测量方法来确定。
目前,我国露天矿常用的工作控制网布设方式或方法有:断面线法、方格网法、交会法、小三角法、经纬仪导线法。
《矿山测量学》课件
矿山水文地质测量的基本方法
钻孔测量：通过钻孔获取地下水文地 质信息
物探法：利用物理方法探测地下水文 地质情况
遥感法：通过遥感技术获取地表水文 地质信息
地下水监测：监测地下水位、水质等 参数变化
水文地质模型：建立地下水文地质模 型，预测地下水文地质变化趋势
矿山水文地质测量的精度要求
测量精度：满足 工程设计要求， 确保测量结果准 确可靠
监测矿山设备运行 情况，确保设备安 全运行
矿山安全监测的基本方法
监测仪器：选择合适的监测仪 器，如地震仪、气体检测仪等
监测频率：确定监测的频率和 时间，如每天、每周、每月等
监测内容：包括地质、水文、 气象、环境等方面的监测
数据分析：对监测数据进行分 析，及时发现异常情况并采取 措施
矿山环境保护的意义和任务
矿山开采后，应进行土地复垦和植被恢复，以减少对环境 的影响
矿山开采过程中，应采取措施减少粉尘、噪音等污染
矿山开采过程中，应采取措施减少对地下水和地表水的污 染
矿山开采过程中，应采取措施减少对生态环境的破坏和影 响
矿山开采过程中，应采取措施减少对当地居民的影响和干 扰
07
矿山测量数据的处理与 成图
矿山测量数据的数字化与信息化
信息化：利用计算机技术、 网络技术等对测量数据进行 管理和应用
数据处理：包括数据清洗、 数据融合、数据挖掘等
数字化：将测量数据转换为 数字形式，便于存储、处理 和分析
成图：将处理后的数据转换 为地图或图表，便于分析和
决策
感谢您的观看
汇报人：
影响因素：仪器精度、操作 人员技术水平、环境条件等
04
矿区地形测量与工程测 量
矿区地形测量
露天矿测量
• 后方交会图
• ( 2) 断面线法 • 断面线法是沿大致垂直于矿床走向方向布 设一系列间距相等、相互平行的直线(即断 面线)，由于断面线方向是一定的，测量时 只需丈量出已知基点或工作点与待求点间 的水平距离，即可求得待求点的平面位置。 • 断面线法的关键是布设断面线。断面线应 根据基本控制网来布设，断面线的方向应 大致垂直于矿床的走向；断面线的间距通 常与勘探线的间距一致，根据矿坑的规模 一般可采用100m或200m。断面线的控制 点可以采用基本控制点或Ⅰ级工作控制点。
• 同一校核点的点位偏差，在图上不得大于 1.5mm；高程不符值不得大于0.3m。 • （5）进行视距测量时，还应做到以下几点： • ①经纬仪对中和量取仪器高的误差均不得 超过10mm；②在水准尺处于竖直状态下读 取视距；③视距距离读取至分米，倾斜角 与水平角读至分；④在一测站测完后，须 重新瞄准起始方向，检查水平度盘读数是 否发生变化，如差值超过2ˊ时，则所测各点 须重测；⑤观测结果须记入专用的视距测 量记录簿内，并绘出所测对象的略图，注 明作业电铲位置及测量校核点编号。
• 2 测量条件方面 • 地形测量和露天矿测量，虽然都是在露 天条件下进行的，然而，露天矿需要在全 年各个时期进行相应的测量工作，而且露 天矿矿坑中运输繁忙紧张、灰尘大、测点 经常被电铲和推土机破坏，因此，露天矿 的测量方法与地形测量也有所不同。
• 3 测量精度方面 • 在地形测量中，测量精度主要是以制图 精度为依据，故测绘不同比例尺的图纸， 精度要求也不相同。露天矿测量的精度， 则是以能否满足解决生产问题为标准，其 测量的精度也是依据要解决的生产问题来 确定。
•
面积计算
1 S xi ( yi 1 yi 1 ) 2 i 1
n
煤矿测量学巷道及采煤工作面测量

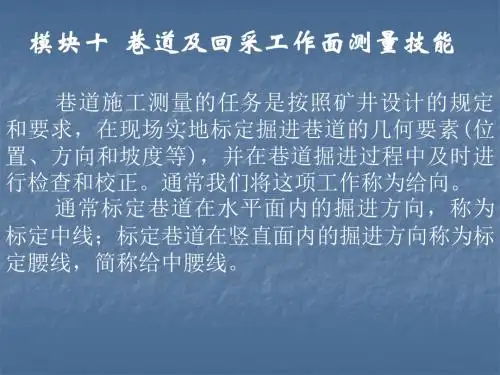

巷道施工测量的任务是按照矿井设计的规定 和要求，在现场实地标定掘进巷道的几何要素(位 置、方向和坡度等)，并在巷道掘进过程中及时进 行检查和校正。通常我们将这项工作称为给向。
10-1 井下巷道中线的标定 一、 准备工作 为了指示巷道在水平面内的方向，需要标定巷道的几 何中心线在水平面上投影的方向即中线方向。 中线点应成组设置，每组不得少于3个点。 标定巷道中线的步骤大致如下： (1) 检查设计图纸。主要检查的内容包括：巷道间的 几何关系是否符合实际情况；标注的角度和距离是否与设 计图一致等； (2) 确定标定中线时所必需的几何要素； (3) 标定巷道的开切点和方向； (4) 随着巷道的掘进及时延伸中线； (5) 在巷道掘进过程中，随时检查和校正中线的方向
三、 倾斜巷道的贯通 如图，上、下平巷和一号下山已掘好，二号下山正由 下向上开掘至B点，现为加快掘进速度，欲上下同时开掘。 这种贯通的特殊性在于上部开切点P的位置是未知的。为 此，首先应确定P点的位置。
确定P点位置的方法主要有两种： 第一种方法：根据A和C、B和D的坐标，列出直线方 程，求解出交点P的位置。 第二种方法：根据三角学的基本知识，解算△APB。 由于在△APB中，A、B的坐标已知，从而可求出它们 间的水平距离lＢＡ和方位角α ＡＢ，而且α ＢＰ＝α ＤＢ、 α ＡＰ＝α ＡＣ也是已知的。这样我们就可根据正弦定 理求得ＡＰ，确定出P点的位置。 P点确定后，即可测定出其高程HＰ，然后即可按 与第一个例子类似的方法，标定贯通巷道的中线和腰 线
10-4、 采区测量 1 采区联系测量 通过竖直或急倾斜巷道向采区内传递方向、坐标和高 程的测量工作。 (1) 通过两个竖直巷道进行联系测量 (2) 通过一个竖直巷道进行联系测量 (3) 通过急倾斜巷道进行联系测量 2 采区次要巷道测量 采区次要巷道测量是为了填绘矿图，以采区控制导线 为基础而敷设的碎部导线测量。 采区次要巷道测量的主要任务是为填绘矿图提供资料。 其主要测绘内容包括：测绘大比例尺巷道图；丈量巷道的 长度和断面大小；测定断层、煤厚变化等地质特征点和瓦 斯突出点、涌水点的位置等。
矿山测量教案(精)
矿山测量教案(精)第一章：矿山测量概述1.1 矿山测量的定义和意义解释矿山测量的概念阐述矿山测量在矿山工程中的重要性1.2 矿山测量的主要任务描述矿山测量的主要工作内容解释矿山测量在矿产资源开发中的应用1.3 矿山测量的方法和手段介绍矿山测量常用的方法和手段分析各种测量方法的优缺点1.4 矿山测量的发展历程和趋势回顾矿山测量的发展历程探讨矿山测量的未来发展趋势第二章：矿山测量基础理论2.1 矿山测量的基本原理讲解矿山测量的基础理论阐述矿山测量中的数学模型2.2 矿山测量的坐标系统和基准介绍矿山测量的坐标系统和基准解释坐标转换和基准变换的方法2.3 矿山测量的误差理论讲解矿山测量中误差的来源和性质阐述误差分析和修正的方法2.4 矿山测量的数据处理介绍矿山测量数据处理的方法和技术解释数据平差和数据优化的重要性第三章：矿山测量仪器与设备3.1 矿山测量仪器的分类和功能介绍矿山测量中常用的仪器设备和功能解释各种测量仪器的使用方法和技术要求3.2 矿山测量仪器的维护和校准讲解矿山测量仪器的维护和保养方法阐述仪器校准的重要性和校准方法3.3 矿山测量仪器的发展趋势回顾矿山测量仪器的发展历程探讨矿山测量仪器的未来发展趋势3.4 矿山测量设备的应用案例分享矿山测量设备在实际工程中的应用案例分析设备应用的效果和效益第四章：矿山控制测量4.1 矿山控制测量的概念和意义解释矿山控制测量的定义和作用阐述矿山控制测量在矿山工程中的重要性4.2 矿山控制测量的方法和技术介绍矿山控制测量的常用方法和手段解释矿山控制测量的技术要求和方法选择4.3 矿山控制测量的数据处理和精度评价讲解矿山控制测量数据处理的方法和步骤阐述矿山控制测量精度的评价指标和评价方法4.4 矿山控制测量的应用案例分享矿山控制测量在实际工程中的应用案例分析控制测量应用的效果和效益第五章：矿山施工测量5.1 矿山施工测量的概念和意义解释矿山施工测量的定义和作用阐述矿山施工测量在矿山建设中的重要性5.2 矿山施工测量的方法和技术介绍矿山施工测量的常用方法和手段解释矿山施工测量的技术要求和方法选择5.3 矿山施工测量的数据处理和精度评价讲解矿山施工测量数据处理的方法和步骤阐述矿山施工测量精度的评价指标和评价方法5.4 矿山施工测量的应用案例分享矿山施工测量在实际工程中的应用案例分析施工测量应用的效果和效益第六章：矿山变形监测6.1 矿山变形监测的概念和意义解释矿山变形监测的定义和作用阐述矿山变形监测在矿山安全中的重要性6.2 矿山变形监测的方法和技术介绍矿山变形监测的常用方法和手段解释矿山变形监测的技术要求和方法选择6.3 矿山变形监测的数据处理和精度评价讲解矿山变形监测数据处理的方法和步骤阐述矿山变形监测精度的评价指标和评价方法6.4 矿山变形监测的应用案例分享矿山变形监测在实际工程中的应用案例分析变形监测应用的效果和效益第七章：矿山测量数据管理7.1 矿山测量数据管理的重要性阐述矿山测量数据管理的重要性解释良好数据管理对矿山测量工作的影响7.2 矿山测量数据管理的方法和工具介绍矿山测量数据管理的方法和工具解释数据存储、检索和共享的技术7.3 矿山测量数据的质量控制讲解矿山测量数据质量控制的方法和步骤阐述数据质量控制对矿山测量结果的影响7.4 矿山测量数据管理的应用案例分享矿山测量数据管理在实际工程中的应用案例分析数据管理应用的效果和效益第八章：矿山测量安全与伦理8.1 矿山测量安全的重要性阐述矿山测量安全的重要性解释安全措施在矿山测量工作中的作用8.2 矿山测量安全的原则和措施介绍矿山测量安全的原则和措施解释安全培训、个人防护装备和安全规范的意义8.3 矿山测量伦理和职业责任讲解矿山测量伦理和职业责任的重要性阐述诚信、公正和透明在矿山测量工作中的应用8.4 矿山测量安全与伦理的应用案例分享矿山测量安全与伦理在实际工程中的应用案例分析安全与伦理应用的效果和效益第九章：矿山测量新技术与应用9.1 矿山测量新技术的发展趋势回顾矿山测量技术的发展历程探讨矿山测量新技术的未来发展趋势9.2 矿山测量新技术的方法和手段介绍矿山测量新技术的常用方法和手段解释新型测量技术如GNSS、激光扫描和无人机测量的应用9.3 矿山测量新技术的优点和挑战分析矿山测量新技术的优点和潜在挑战讨论新技术在矿山测量中的限制和解决方法9.4 矿山测量新技术的应用案例分享矿山测量新技术在实际工程中的应用案例分析新技术应用的效果和效益第十章：矿山测量案例分析10.1 矿山测量案例研究的重要性阐述矿山测量案例研究的重要性解释案例分析对矿山测量实践的指导作用10.2 矿山测量案例的选择和分析方法介绍矿山测量案例选择和分析的方法解释案例研究的技术和步骤10.3 矿山测量案例的分析和总结讲解矿山测量案例的分析和总结方法阐述案例分析对矿山测量实践的启示10.4 矿山测量案例的应用案例分享矿山测量案例在实际工程中的应用案例分析案例分析应用的效果和效益重点和难点解析教案中需要重点关注的环节包括：1. 矿山测量的定义和意义：理解矿山测量的基本概念，以及它在矿山工程中的重要性。
露天煤矿测量实习报告
一、实习背景随着我国经济的快速发展，煤炭产业作为我国能源结构的重要组成部分，对国民经济的支撑作用日益凸显。
露天煤矿作为煤炭产业的重要组成部分，其安全生产与资源开发效率直接关系到国民经济的稳定与发展。
为了提高露天煤矿的安全生产与资源开发效率，加强对露天煤矿的测量工作具有重要意义。
本次实习旨在通过实际操作，使学生掌握露天煤矿测量的基本原理、方法和技能，提高学生的实际操作能力。
二、实习目的1. 巩固和加深对露天煤矿测量基本理论的理解。
2. 掌握露天煤矿测量仪器的操作方法和使用技巧。
3. 培养学生在实际工作中解决测量问题的能力。
4. 提高学生的团队合作精神和沟通能力。
三、实习内容1. 实习时间：2023年10月10日至2023年10月20日。
2. 实习地点：某露天煤矿。
3. 实习内容：（1）测量仪器的准备与检查实习开始前，我们首先对测量仪器进行了准备与检查，包括水准仪、经纬仪、全站仪等。
检查仪器是否完好，确保实习过程中仪器的正常运行。
（2）水准测量水准测量是露天煤矿测量中的一项重要工作。
我们首先进行了水准仪的设置与调试，然后进行水准点的布设和水准路线的测量。
通过水准测量，我们了解了露天煤矿的地形起伏情况，为后续的测量工作提供了基础数据。
（3）经纬仪测量经纬仪测量主要包括角度测量和距离测量。
我们通过实际操作，掌握了经纬仪的使用方法，进行了角度测量和距离测量。
通过经纬仪测量，我们了解了露天煤矿的平面位置和形状。
（4）全站仪测量全站仪测量是露天煤矿测量中的一项重要技术。
我们通过实际操作，掌握了全站仪的使用方法，进行了角度测量、距离测量和高程测量。
通过全站仪测量，我们了解了露天煤矿的精确位置和地形起伏情况。
（5）绘制地形图在掌握了测量数据的基础上，我们进行了地形图的绘制。
通过地形图，我们可以直观地了解露天煤矿的地形起伏情况，为后续的工程设计提供依据。
四、实习成果通过本次实习，我们掌握了露天煤矿测量的基本原理、方法和技能，取得了以下成果：1. 熟练掌握了水准仪、经纬仪、全站仪等测量仪器的操作方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT文档演模板
2020/11/30
矿山测量学第十章露天矿测量
•第一节 概述
• 露天矿开采方法来开采有用矿物，具有投资少，建设
期短，经济效益高等优点。我国有很多适于露天开采的矿
藏，露天开采煤炭在我国煤炭工业中占有极为重要的位置。
•在露天矿的建设和生产过程中，需要进行一系列的测量工
网作为矿区的基本控制网。
•
PPT文档演模板
矿山测量学第十章露天矿测量
• 布设露天矿基本控制网时，应尽可能满足下列要求： • (1) 应根据露天矿的地形条件，使控制点均匀分布 在露天矿四周的边帮上； • (2) 选择控制点时，应注意采矿场的轮廓和露天矿 的边坡角度，使每个控制点能控制较大的范围； • (3) 布设控制点时，应考虑采矿工作的发展方向和边 坡的稳定性，使控制点能长时间的保存。
量工作也有其自身的特点。
PPT文档演模板
矿山测量学第十章露天矿测量
•1 测量对象方面
• 在地形测量中，是以地形点和地物点为主要测量对象，
这些点的位置，在一定时期内可以视为是固定不变的。而露
天矿测量的主要对象是各种工程，它们的位置随着采矿工程
的进展是经常变化的。
•2 测量条件方面
• 地形测量和露天矿测量，虽然都是在露天条件下进行的，
PPT文档演模板
矿山测量学第十章露天矿测量
PPT文档演模板
矿山测量学第十章露天矿测量
•二、 露天矿高程控制测量 • 露天矿的高程控制也分为基本控制和工作控制两大类。 地面三、四等水准点均可作为高程的基本控制点，等外水 准点可作为小型露天矿的高程基本控制点。 • 露天矿的高程工作控制也分Ⅰ、Ⅱ两级。Ⅰ级是在 基本高程控制点上的加密，Ⅱ级是在基本高程控制点或Ⅰ 级工作高程控制点基础上的加密。露天矿的工作高程控制 路线一般应布设成环形网、附合路线或结点网，在困难地 区，也可采用支水准路线，但支水准路线的长度不应超过 同等精度附合水准路线长度的1/4。 • 露天矿的工作高程控制一般是与平面工作控制同时 进行的，平面工作控制点同时也是高程工作控制点。其测 量方法可采用水准测量或三角高程测量。
制网测量两类。
•1 露天矿基本控制网
• 露天矿基本控制网应根据露天矿坑四周的地形条件、
采矿场的形状、采矿工作的发展方向以及在矿坑内建立工
作控制网的方法等因素采用不同的方法来布置。地面三、
四等三角网、边角网、测边网或一级小三角网、一级小测
边网、一线导线网均可作为大型露天矿的基本控制网。小
型露天矿可采用二级小三角网、二级小测边网或二级导线
• 该图为某露天矿基 本控制网的布设情况。 该矿在由9个点组成的 矿区四等三角网的基础 上，跨越矿区布设了一 级小三角锁，同时在矿 坑的深部布设了一条小 三角锁，控制矿坑深部 的测量。
PPT文档演模板
矿山测量学第十章露天矿测量
•2露天矿工作控制网 •
• 露天矿工作控制网分为两级，Ⅰ级工作控制网是在基本 控制网基础上的加密，Ⅱ级工作控制网是在Ⅰ级工作控制网或 基本控制网基础上的加密。 • (1) 交会法 • 在未知点P上安置仪器观测水平角α、β以及检验角ε，以 确定P点平面位置的方法，称为后方交会法。采用后方交会法 建立工作控制点时，为了防止P点在危险圆(即A、B、C的外接 圆 ) 附 近 ， 要 求 交 会 角 α 、 β 与 固 定 角 ∠ ABC 之 和 不 应 在 160°～200°之间。
PPT文档演模板
矿山测量学第十章露天矿测量
第三节 露天矿生产测量
一 采剥场验收测量
l 在露天矿的日常生产过程中，必须及时测定采剥工作 面的位置，验收采剥工作面地规格和质量，计算岩石 的剥离量和矿物的采出量，这些测量工作统称为采剥 场验收测量。为了检查生产任务的完成情况，计算实 际采剥比，及时填绘有关矿图，验收测量必须按旬， 半月或月进行。
也是依据要解决的生产问题来确定。
PPT文档演模板
矿山测量学第十章露天矿测量
本次课主要从以下三个方面介绍露天矿测 量方面的知识：
l 露天矿控制测量 l 露天矿生产测量 l 露天矿矿图
PPT文档演模板
矿山测量学第十章露天矿测量
•第二节 露天矿控制测量
•一、 露天矿平面控制测量
• 露天矿平面控制测量分为基本控制网测量和工作控
l 采剥场验收测量的主要任务
(1) 及时、全面地测量采剥进度并绘制成图； (2) 按区域、阶段平盘、工程项目、电铲号等计算 实际采剥工程量； (3) 在验收测量图纸上量取实际工程技术指标。
PPT文档演模板
矿山测量学第十章露天矿测量
•二 采剥场验收测量方法：
与露天矿采用工作网的形式有关，常用的测量方法 有经纬仪视距测量、平板仪测量和光电测距极坐标法 等。一个露天矿可以根据其具体情况，选用其中的一 种或多种配合进行。这里主要讲以经纬仪视距测量方 法为例介绍。 经纬仪视距测量方法具有适应性广，外业时间短等 优点，目前广为我国露天矿验收测量所采用，这里重 点阐述它在露天矿验收测量中使用时的特点和要求。
作，这些配合露天矿开采所进行的测量工作统称为露天矿
测量。
• 露天矿测量工作与地形测量的自然条件基本相同。露
天矿测量的主要任务也是测定测量对象的空间位置，并根
据测量中获得的资料和绘制的图纸来解决生产中所遇到的
问题。
• 露天矿测量的基本原理和所使用的仪器与地形测量基
本相同。然而由于露天矿生产的特殊性，与其相对应的测
然而，露天矿需要在全年各个时期进行相应的测量工作，而
且露天矿矿坑中运输繁忙紧张、灰尘大、测点经常被电铲和
推土机破坏，因此，露天矿的测量方法与地形测量也有所不
同。
•3 测量精度方面
• 在地形测量中，测量精度主不相同。露天矿测量的
精度，则是以能否满足解决生产问题为标准，其测量的精度
•
PPT文档演模板
矿山测量学第十章露天矿测量
PPT文档演模板
矿山测量学第十章露天矿测量
PPT文档演模板
矿山测量学第十章露天矿测量
• (2) 断面线法 • 断面线法是沿大致垂直于矿床走向方向布设一系列 间距相等、相互平行的直线(即断面线)，由于断面线的方 向是一定的，测量时只需丈量出已知基点或工作点与待求 点间的水平距离，即可求得待求点的平面位置。 • 断面线法的关键是布设断面线。断面线应根据基本 控制网来布设，断面线的方向应大致垂直于矿床的走向； 断面线的间距通常与勘探线的间距一致，根据矿坑的规模 一般可采用100m或200m。断面线的控制点可以采用基本 控制点或Ⅰ级工作控制点。
