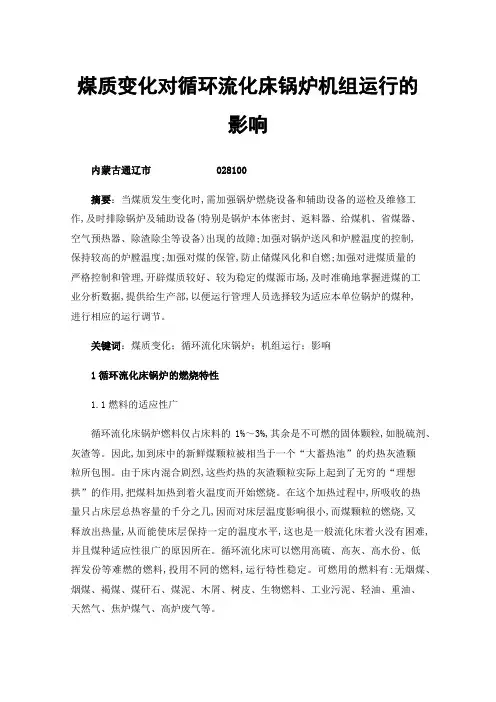

煤质变化对循环流化床锅炉机组运行的影响内蒙古通辽市 028100摘要：当煤质发生变化时,需加强锅炉燃烧设备和辅助设备的巡检及维修工作,及时排除锅炉及辅助设备(特别是锅炉本体密封、返料器、给煤机、省煤器、空气预热器、除渣除尘等设备)出现的故障;加强对锅炉送风和炉膛温度的控制,保持较高的炉膛温度;加强对煤的保管,防止储煤风化和自燃;加强对进煤质量的严格控制和管理,开辟煤质较好、较为稳定的煤源市场,及时准确地掌握进煤的工业分析数据,提供给生产部,以便运行管理人员选择较为适应本单位锅炉的煤种,进行相应的运行调节。
关键词：煤质变化；循环流化床锅炉；机组运行；影响1循环流化床锅炉的燃烧特性1.1燃料的适应性广循环流化床锅炉燃料仅占床料的1%～3%,其余是不可燃的固体颗粒,如脱硫剂、灰渣等。
因此,加到床中的新鲜煤颗粒被相当于一个“大蓄热池”的灼热灰渣颗粒所包围。
由于床内混合剧烈,这些灼热的灰渣颗粒实际上起到了无穷的“理想拱”的作用,把煤料加热到着火温度而开始燃烧。
在这个加热过程中,所吸收的热量只占床层总热容量的千分之几,因而对床层温度影响很小,而煤颗粒的燃烧,又释放出热量,从而能使床层保持一定的温度水平,这也是一般流化床着火没有困难,并且煤种适应性很广的原因所在。
循环流化床可以燃用高硫、高灰、高水份、低挥发份等难燃的燃料,投用不同的燃料,运行特性稳定。
可燃用的燃料有:无烟煤、烟煤、褐煤、煤矸石、煤泥、木屑、树皮、生物燃料、工业污泥、轻油、重油、天然气、焦炉煤气、高炉废气等。
1.2低NOX排放、高效脱硫循环流化床锅炉可以实现低温燃烧,其燃烧温度可以控制在800℃～950℃的范围内而保证稳定燃烧;采用一、二次风分开的分级燃烧方式,可以减少在燃烧过程中NOx的生成。
同时在燃烧过程中可以直接向流化床内加入石灰石或白云石从而控制SO2的排放,有利于环境保护。
1.3燃烧热负荷大炉膛截面积小床内传热能力强且热效率高循环流化床锅炉可以减少炉膛体积。
煤质对循环流化床锅炉运行的影响课件
另一电厂使用劣质煤作为循环流化床锅炉的燃料，由于煤中灰分含量高，导致 受热面积灰严重。通过加强吹灰、优化燃煤掺配等措施，有效减轻了积灰问题 。
经验教训与改进措施
选择合适的燃煤
根据循环流化床锅炉的特点和 要求，选择适合的燃煤种类，
确保锅炉的稳定运行。
优化燃烧调整
针对劣质煤的燃烧特性，进行 燃烧调整优化，如增加二次风 量、提高床层高度等，以改善 燃烧效果。
改进布风板结构，实现均匀布风，提高燃烧效率 。
3
调整燃烧室温度
合理控制燃烧室温度，确保煤粉充分燃烧，降低 排放。
加强设备维护管理，确保稳定运行
定期检查锅炉本体
定期检查锅炉受热面、水冷壁等部件，及时维修、更换损坏部件 。
强化辅机设备维护
加强辅机设备（如风机、给煤机等）的维护管理，确保其正常运行 。
建立完善维护制度
制定详细的维护检修计划，确保锅炉及辅机设备处于良好状态。
开发新型添加剂和助燃剂技术
研究高效助燃剂
研发新型助燃剂，提高燃煤燃烧速度，降低着火温度。
开发脱硫脱硝添加剂
研究新型脱硫脱硝添加剂，降低烟气中硫氧化物和氮氧化 物排放。
探索飞灰再循环技术
将飞灰中的未燃尽碳进行再循环，提高燃烧效率。
THANKS
负荷调节范围大
可在较大范围内调节负荷 ，适应电网负荷变化需求 。
煤质在循环流化床锅炉中作用
煤种选择
不同煤种的燃烧特性、灰渣特性等对锅炉运行有重要影响，需根 据锅炉设计要求选择合适的煤种。
煤粒度分布
煤粒度分布影响床层流态化质量和传热传质效果，需控制合适的煤 粒度分布范围。
煤质变化对运行影响
煤质变化可能导致床层温度、压力波动，影响锅炉稳定运行，需密 切关注煤质变化并采取相应措施。
浅议循环流化床锅炉燃煤掺烧经济性及影响
１ １ ２ ・
科 技 论 坛 浅议循 来自流化床锅 炉燃煤掺烧 经济性 及影响
苏 日忠
（ 山西京能 吕临发 电有限公司 ， 山西 临县 ０ ３ ３ ２ ０ ０ ）
摘 要： 阐述某煤矸石 电厂 １ ０ ６ ０ ｔ ／ ｈ 循 环流化床 锅炉燃用低热值煤的优势， 给 出一种 电厂稳 定经济运行掺 配燃煤的方法 ， 指 出了在 具 体 实施 中应 注 意 的 问题 。 关键词 ： 循 环 流化 床 ； 掺 配； 安 全 运行 某煤矸石 电厂二期扩建 工程 ３ ＃ 、 ４ ＃锅炉是 上海锅炉 厂生产 的 料为 Ｍ２吨 。根据能 量守恒定律 ， Ｍ１ ×２ ８ ０ ０ ＝ Ｍ ２×２ ６ ８ ０ ， 由此 推 出 循环流化床锅炉， 锅炉型号 ： Ｓ Ｇ 一 １ ０ ６ ０ ／ １ ７ ． ５ 一 Ｍ ８ ０ ５ 。锅炉型式 ： 亚临界 Ｍ１ ／ Ｍ ２ ＝ ２ ６ ８ ０ ／ ２ ８ ０ ０ ，Ｍ ２ ＝ １ ． ０ ４ Ｍ１ ； 入炉热 值为 ２ ６ ８ ０ ｋ Ｍ时 的风氧化 煤 中间再热 、 单汽包 自然循环 、 平衡通风 、 循环流化锅炉 。锅炉 由单炉 量为 １ ． ０ ４ Ｍ１ ×４ ０ ％＝ Ｍ１ ×４ １ ． ６ ％； 入炉热值 为 ２ ８ ０ ０ ｋ ａ ｌ 时风氧化煤耗 膛、 ４台高温绝热旋风分离器 、 ４台 Ｕ型返料器 、 ４台外置式换热 器 、 用量为 Ｍ１ ×４ ４ ． ４ ４ ％， 可节约风氧化煤 Ｍ１ ×２ ． ８ ４ ％（ 每月节约风氧 化 尾部对流烟道等部分组成 。采用岛式布置 、 全 钢构 架 、 紧身封 闭、 支 煤 ３ ０×５ ８ ０ ８× ０ ． ０ ２ ８ ４ ＝ ４ ９ ５ ６ ． １ ６吨） 。 吊结合 的固定方式 。 在 进行具体 的掺配煤试 验时根据 以上数 据可逐 步调整 风氧化 １ 燃 用 烟 煤 及 ＣＦ Ｂ的优 势 煤 与煤矸石配 比， 得到一个 可以在稳定经济工况下节省用煤 的最佳 平朔煤炭工业公司烟煤属高挥发分 、 低发热量 、 中硫分 、 高灰分 配 比 。 烟煤， 易燃尽 、 易着火 、 不易结焦 ， 灰的变形 温度 、 融化温度均较 高， 磨 ３ ． １ 对 锅 炉 耐磨 耐火 材 料 的影 响 。 损性较强 。 掺烧运行后 ，炉内受 热面各部耐磨耐火材料 的寿命影响较大 ， 某煤矸石 电厂是坑 口电厂 ， 燃料 由输送带直接输送 至煤仓 。燃 较为 突出的位置有炉内布风板上浇注料开裂磨损 、 分离器入 口靶 区 料 由矸石 、 风 氧化煤掺配 ， 使 回填排土场的煤矸石得到有效利用 ， 符 范 围冲刷磨损 。 合 国家能源政策 。 通过停炉检查发 现炉 内布 风板 浇注料高低不平 ，坑坑洼洼 ， 个 与常规煤粉炉相 比， Ｃ Ｆ Ｂ锅炉对煤种适应性广 、 燃烧效率高 。在 别地方存在大块松脱。分离器靶区磨损加剧 ， 停炉检查局部受热面 烧优质 煤时， Ｃ Ｆ Ｂ锅 炉的燃烧效率与煤粉炉持 平 ； 烧劣质煤 时， 燃烧 耐磨可 塑料掉落 ， 受热面管外露 ， 极易 发生磨损泄 漏。从磨 损痕迹 效率 比煤粉炉约 高 ５ ％； 燃烧 强度 约为煤粉锅 炉的 １ Ｏ倍； 负荷调节 看 ， 冲刷 面形成大量沟痕 ， 是锅炉运行 中， 由于可塑料外 表结晶体受 性能好， 调 节范围大， 调节速度快； 燃料制备简单， 无需配套制粉 系统， 烟气侵蚀强度降低脱 落 ， 进而逐步将 可塑料掏空 。 受地区负荷 影响 ， 只设碎煤系统即可 ； 采用炉 内脱硫， 不需另设脱硫装置， 占地 面积 小 ； 机组负荷调整 较为频繁 ， 同时掺烧运行 带来 的给煤量扰动 ， 给煤不 无废水排放 ； 炉内高效脱硫， 脱硫效率可 以达 到 ９ ０ ％以上 ， 有效降低 稳 ， 更是加剧 了炉 内温度场波动 ， 耐火材料 在使用 中由于热 负荷 的 后续脱硫 的成本 ； 低 温燃烧， 不 易结 焦， 且正 常运 行时炉膛 温度保持 波动频繁强度降低损坏 。 在８ ５ ０— ９ ０ ０ ￣ Ｃ ， 燃烧时能有效抑制 Ｎ Ｏ ｘ 生成 。 ３ ． ２对 锅 炉 受 热 面 的 影 响 ２ 对设计煤种、 校核煤种和床料粒径 的要求 循 环流化床锅炉受热面的磨损是 多因素影响 的结果 ， 影 响因素 由于燃 用的平朔煤炭工业公司烟煤挥发 分较高， 在 流化状态下 主要有 烟气 流速 、 飞灰浓度 、 飞灰 的撞击 可能性系数 、 飞灰 的磨损 特 ５ ５ ０ ％ ； 左右就能着火。但 是燃 煤的灰分含量较高 ， 硬度较大 ， 锅炉在 性 、 烟气 中飞灰浓度和流速不均匀性分布系数 、 材质等有关 ， 磨损 量 高负荷 时灰渣量较大， 对锅炉排渣系统可靠性要求较高 。 为颗粒流 速的 ３次方 ， 是 颗粒直径 的 ２次方 ， 是 烟气飞灰 浓度 的 １ 人 炉燃煤设 计粒径 ≤１ ０ ｍ ｍ， 过大 、 过小都会影 响锅炉 的效 率 ， 次方关 系。 并会导致异常工况 。在选择人炉煤过程 中要控制好炉煤粒径 ： 炉煤 通 过逐年管 壁测厚对 照可知 ， 管壁磨 损速率加 快 ， 测厚 区域 管 粒径 过大 ， 正常的一次风量无法 对密相 区物料进行 均匀流化 ， 长期 壁磨损量增大 。 主要原 因为 ： 掺烧运行后 ， 入炉煤中矸石 颗粒 比例增 运行后大量 的大粒径床料将会沉积在床层下部 ， 影 响整个 床层 的流 加 ， 磨损量成 比例增加 。 掺配后人 炉煤热值较低 ， 在高负荷 时为了维 化， 使炉 内成 为死床 ， 床温 、 床压指示异常 ， 密相 区参数无 法维持 正 持负荷增大 了入炉煤量 ， 锅炉 内外循 环增 大 ， 烟气 飞灰 浓度 加大 ， 增 常， 严 重时会结焦 。 大 流化 一次风量 ， 进一步增加 总风量 ， 高负荷期 间锅炉烟气 流速增 人炉煤粒径 过细 ， 将会增加炉 内的循 环物料量 ， 在分 离器分离 加 ， 水冷壁管磨损速率增加 。 效率不变的情况下 ， 外循环量增大 。床料粒径过细也意 味着人 炉煤 ３ ． ３ 对锅炉燃烧效率影响 粒径过 细 ， 这样容 易造成旋风分离器 的后 燃现象 ， 导致分 离器 出 口 ３ ． ３ ． １ 掺烧后锅炉运行床温 同比降低 ， 主要是 因为锅炉燃 烧用流 烟温高于进 口烟温 。在高负荷时分离器 内温 度有时会达到 １ ０ ０ ０ ℃ 化 风量增 大 ， 密相 区燃 烧份 额降低 ， 床温 也降低 ， 减少 了 Ｎ Ｏ ｘ 、 Ｓ Ｏ 以上 ， 容 易造成分离器 内壁挂焦 ， 影 响正 常回料循 环 ， 严重 时会造成 的生 成 。 回料阀的堵塞。 随负荷 变化 ， 分离器温度 也会发生大幅变化 ， 对分离 ３ ． ３ ． ２排 烟温 度 ２ ０ １ ２年 比 ２ ０ １ １年降低 了 ３ ￣ Ｃ， ２ ０ １ ３年 比 ２ ０ １ １ 器 内部浇注料的安全运行也 十分不利 。同时床料粒径 过细时一 、 二 年降低 了 １ ２ ℃， 主要是 因为烟气量增加。 次风量配 比不当 ， 会使 大量燃烧不完全 的碳 粒子被烟气 带走 ， 增加 ３ ． ３ － ３锅 炉飞灰含碳 量 ２ ０ １ ２年 比 ２ ０ １ １年增加 ０ ． ２ ％， ２ ０ １ ３年 比 飞灰含碳量 ， 降低燃烧经济性 。 ２ ０ １ １ 年增加 ０ ． ２ ２ ％， 底渣含碳量 同比增加 。掺烧后入炉煤灰渣 比例 ３ 掺 配 煤 热 值 的选 择 及 低 热 值 工 况 运 行 时 所 要 注意 的 问题 发生改变 ， 飞灰量同 比增 加近 １ ０ ％， 造成 固体不完全燃烧损失增加。 某煤矸石 电厂 １ ０ ６ ０ ｔ ／ ｈ 循 环流化床 锅炉设计 入炉燃料为风氧化 ３ ． ３ ． ４厂用 电率 ： ２ ０ １ ３年 比 ２ ０ １ １ 年增加 ０ ． ４ ８ ３ ％。 煤 与煤矸石 混合 ， 设计热值为 ２ ８ ０ ０ ｋ Ｍ， 风氧化煤热值为 ３ ７ ０ ０ ｋ Ｍ， 煤 结束 语 矸石热 值为 ２ ０ ０ ０ ｋ ａ ｌ ， 风氧 化煤与煤矸石 配比为 １ ： １ ． ２ ５ ， 某煤矸石 电 人 炉燃料热值保 持在合适 的范 围时 ， 不仅可 以节约原 煤 ， 而且 厂可 以根据循环流化床锅 炉的燃烧特性及 自身 的技术水 平通过 改 还能保证锅炉安全 、 稳定运行 。 但为 了延长锅炉的运行周期 ， 需要对 变入炉燃料热值来 节煤 。 耐磨耐火材料 、 受热 面的防磨保护进一 步加 强。通过改变人炉燃料 我们可 以先将风 氧化 煤与煤矸石配 比调 为 １ ： １ ． ５ ，此时入炉燃 热值来节煤是循 环流化床 锅炉的一个显著优点 ， 是煤 粉炉不能相 比 料热值降为 ２ ６ ８ ０ ｋ ａ ｌ ， 现假设容量为 ３ ０ ０ Ｍ Ｗ 的机组相 同的发 电量 Ｎ 的 ， 但 又会使锅炉整体磨损情况加剧 ， 降低燃烧效率 ， 厂用电率的增 （ 额定发 电量 ７ ２ ０万 Ｋ Ｗｈ ／ 天） ， 锅炉热 效率不变 （ 实 际运行 中受诸 加 ， 不过只要根据具体的情况 ， 采取 必要 的措 施 ， 通过 改变 燃料热值 多因素的影响热效率 会有所不 同） ， 人炉 热值 为 ２ ６ ８ ０ ｋ Ｍ时 ， 耗用燃 来节煤 也是 十分经济可行 的办法。 料 Ｍ１吨 （ 设计 值为 ５ ８ ０ ８吨 ／ 天） ， 入 炉热值 为 ２ ８ ０ ０ ｋ Ｍ时 ， 耗用 燃
循环流化床锅炉论文-煤泥输送系统在循环流化床锅炉中的应用
循环流化床锅炉论文-煤泥输送系统在循环流化床锅炉中的应用煤泥是煤炭洗选过程中分离出的煤炭mtian细颗粒并含有杂质的高水分排放物质,持水性强,水分含量高;黏性大,不易转运,并且煤泥遇水即流失,风干即飞扬,是矿区的主要污染源之一。
为保护环境,节约能源,综合利用,把煤泥作为锅炉的燃料非常必要。
一、煤泥系统工艺流程煤泥首先由装载机、破碎机将大块进行碾压,破碎,经强力搅拌仓初步搅拌后,由刮板输送机输送至多功能搅拌仓再次搅拌,煤泥在仓中被充分搅拌后调节到适合泵送的浓度,由预压螺旋以压力给料的方式喂入膏体泵中,再由膏体泵以高压的方式泵出;泵出的煤泥经输送管道、煤泥分配器和锅炉连接器进入锅炉炉膛内燃烧。
二、我公司运行的主要经济参数系统配置:2用1备,20m3多功能搅拌仓3个(单仓对单泵)煤泥含水率:入炉煤泥水分30%€?%煤泥挥发份:27% 煤泥的热值:约3000大卡煤泥的灰分:35% 煤泥掺烧比例:煤泥:混煤≈1:1锅炉效率:85.7～89%飞灰含碳量:2.3%,底渣含碳量:0.78%～1.15%飞灰与底灰的比例:底灰几乎无,运行8小时产生3吨灰(1车)煤泥入炉位置:炉顶4点给料,管道水平输送距离:350m煤泥管道垂直输送高度:约35m煤泥入炉方式:€%o219无缝钢管输送,€%o159无缝钢管直接入炉(四工位液动变位器)。
三、系统设计和设备选型上需要注意的问题合理选择煤泥管道输送系统的配置设备,不仅能够最大限度的降低投资成本,还可以达到节能降耗的目的。
(一)煤泥管道输送系统输送压力决定的因素主要表现在:1、煤泥含水率。
含水率越大越便于输送,输送压力越小,当含水率超过35%时,对锅炉电除尘影响较大;当煤泥含水率小于27%时,输送压力较高,对设备影响较大,我公司根据煤泥自身的特性,煤泥含水率一般维持在30%～35%,此时输送与燃烧效果较佳;2、煤泥的灰分。
当煤泥灰分过高时,在保证同样含水率的前提下,其发热量较低,输送压力较高;当煤泥灰分较低时,煤泥中便于燃烧的柔软性颗粒较多,保持同样的含水率,则输送压力较小;3、输送管路距离的长短及摩擦系数同样决定着输送压力的大小,煤泥管道压力损失如下:管路压力损失计算公式:—系统所需泵压,Mpa —泵启动所需压力,2Mpa—系统管道水平长度,m—全部弯管、接头等管件折合水平管道的等效长度,m—每米直管道沿程阻力损失,Mpa/m —向上泵送高度,m —煤泥密度,1.3€?03kg/m3每米直管道沿程阻力损失,可以按照以下公式计算:式中—每米直管道沿程阻力损失,MPa/m—摩擦系数—介质重度,N/m3—管道长度,L=1m —管道通径DN,mm摩擦系数取决于雷诺数Re,Re计算公式如下:式中—介质的黏度,Pa·s据资料显示,对于不光滑的管道内壁,其摩擦系数€%d取决于雷诺数Re和管壁特性d/K,€%d 值可从Re-d/K曲线图查出,如图1所示。
循环流化床锅炉掺烧劣质煤对运行的影响及注意事项
循环流化床锅炉掺烧劣质煤对运行的影响及注意事项发布时间：2022-01-20T09:20:55.455Z 来源：《中国科技人才》2021年第29期作者：鹿强[导读] 循环流化床锅炉稳定性大大提升，经济性比较突出，得到更多行业的认可和推广。
中煤昔阳能源有限责任公司安平发电厂晋中市昔阳县摘要：针对循环流化床锅炉掺烧劣质煤带来的问题，结合循环流化床锅炉和劣质煤的特性，提出在劣质煤掺烧过程中应注意的事项，确保在降本增效的同时保证机组的安全运行。
关键词：循环流化床锅炉、劣质煤、安全1.前言循环流化床锅炉是上世纪末发展起来的一种新型锅炉，具有燃烧效率高、污染小、煤种适应性好、负荷调节范围大等特点。
随着近年来技术的发展，循环流化床锅炉稳定性大大提升，经济性比较突出，得到更多行业的认可和推广。
2.循环流化床锅炉的特点2.1燃烧效率高循环流化床锅炉与传统煤粉炉相比，增加了循环分离装置，对大颗粒进行返料再次燃烧，大大提高了锅炉的燃烧效率，基本在85%以上，燃烧效率在98%以上。
2.2污染小循环流化床锅炉具有低温燃烧的特点，可有效抑制二氧化硫和氮氧化物的产生，同时采用分级燃烧又可以控制燃料型氮氧化物的排放。
在后期的污染物处理中，新型的半干法脱硫可避免石膏，废水的产生，还能避免烟囱冒“白烟”的情况。
2.3煤种适应性好循环流化床锅炉燃煤热值范围广，可在3000大卡至4500大卡之间任意接带负荷。
在燃煤粒径上以颗粒状为主，按照实际运行情况重在控制大颗粒的占比，大于10mm粒度一般不超5%。
燃料在炉内以流化态存在，在保持最低流化风量前提下，可以正常燃烧。
加之，床料的蓄热性强，对煤种的变化适应性更加突出。
3.劣质煤的种类及主要特性劣质煤主要来源于煤炭采掘过程中的断层煤和洗煤厂出来的煤泥、中煤及煤矸石等。
主要特性有以下几点：3.1发热量低及灰份高根据国家对劣质煤电厂的批复，循环流化床锅炉在燃烧发热量低于3500cal/g的燃煤都叫劣质煤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤泥掺烧对循环流化床锅炉的影响
【摘要】循环流化床具有燃料适应性广、燃烧效率高等特点，有了它，煤泥也可以充当电厂的燃料，用来发电了。
如此不仅减少了环境污染，还降低了发电成本，提高了电厂的经济效益。
文章以淮南矿业集团电力公司顾桥电厂2×330MW循环流化床锅炉为例，就煤泥掺烧对锅炉的影响进行了探讨。
【关键词】循环流化床；泥煤掺烧；发电厂
煤泥泛指煤粉含水形成的半固体物，是煤炭生产过程中的一种产品，因其高水分、高粘性、高持水性和低热值等诸多不利条件，很难实现工业应用，在相当一段时间内也同样被火电厂拒之门外，煤泥的积压不仅占用了大量的土地资源，还对环境造成了很大的污染。
随着火力发电企业燃煤价格的提高，发电成本上升，企业盈利空间减少。
作为新型节能环保技术的循环流化床由于燃料适应性广、燃烧效率高的特点则成功地将煤泥纳入了电厂的燃料之列，不仅减少了环境污染，还降低了发电成本，提高了电厂的经济效益。
现以淮南矿业集团电力公司顾桥电厂2×330MW循环流化床锅炉煤泥掺烧对锅炉的影响为例。
1 设备简介
顾桥电厂DG1100/17.4- Ⅱ2型CFB锅炉是东方锅炉厂生产的亚临界、一次中间再热、单汽包自然循环、单炉膛、平衡通风、汽冷式旋风分离器、露天布置的改进型循环流化床锅炉。
本锅炉为单汽包、自然循环、循环流化床燃烧方式。
其布置特点为：采用全膜式壁单炉膛，炉内布置受热面、汽冷式旋风分离器，无外置床，结构简单，运行可靠。
锅炉整体支吊在锅炉钢架上，主要由一个膜式水冷壁炉膛，三台汽冷式旋风分离器和一个由汽冷包墙包覆的尾部竖井烟道（HRA）三部分组成。
锅炉炉前布置有八个给煤口，在前墙水冷壁下部收缩段沿宽度方向均匀布置。
煤质设计参数如下表1：
表1
序号项目代号单位设计煤种校核煤种
1 收到基碳Car % 46.91 30.62
2 收到基氢Har % 3.35 2.32
3 收到基氧Oar % 7.1 6.93
4 收到基氮Nar % 0.8 0.6
5 全硫St，ar % 1.17 0.48
6 收到基灰份Aar% 37.9
7 48.35
7 全水分Mar % 2.7 10.7
8 空气干燥基水分Mad % 1.12 0.90
9 干燥无灰基挥发份Vdaf% 40.47 50.51
10 收到基低位发热量Qnet，ar kcal/kg 18550 11848
煤泥管道输送系统是由北京中矿环保科技股份有限公司生产设计，本系统由两套泵送系统组成，当两台锅炉任意一台停炉检修时，通过操作管路分配器的切换，可以实现另外一台正常使用煤泥运行，做到煤泥的不间断输送。
标准配置为：膏浆制备机+渣浆分离机+煤泥储料仓+正压给料机+膏体泵+膏体输送管+管道分流器+炉顶给料器+锅炉接口器+炉膛内燃烧。
2 煤泥掺烧影响
2.1 对床温的影响
煤泥是由炉顶进入，在稀相区附近先吸热，在下落过程中炸裂燃烧，煤泥的投入，减少了给煤量，减少了密相区的热量输入，降低了床温。
低负荷情况下，床温更低，较低的床温不利于进入炉膛的煤泥迅速爆裂燃烧，使结团的煤泥数量增加，同时也影响了煤的燃尽，从而导致了锅炉底渣含碳量增加，降低了锅炉的效率。
如表2：
表2
平均床温（℃）锅炉氧量（%）煤泥投入量（T）底渣含碳量（%）
25万891.6 2.8 0 2.04
25万875 2.56 379 2.62
2.2 对厂电率的影响
由于煤泥是高水分的燃料，入炉后迅速的蒸发，引起了总烟气量的增加，增加引风机的电耗，使厂用电率升高。
如表3：
表3
负荷A引风机（A） B引风机（A）煤泥
投入量（T）单机厂用
电率（%）
22万135 136 0 5.42
22万145 141 379 5.84
2.3 对锅炉床压的影响
顾桥电厂掺烧煤泥的发热量较低，平均发热量在1600～2000Kcal/kg 之间，煤泥的灰分较多，达到54%以上，在投入较多的煤泥量，锅炉床压上升较快，冷渣器转速增加，排渣温度升高，除渣系统事故率增大，影响了锅炉的安全稳定。
2.4 对排烟温度的影响
由于煤泥中灰分较多，这就使烟气里灰量增加，携带热量进入尾部烟道增加，同时受热面落灰附灰的几率增加，排烟温度升高，排烟热损失增大，排烟温度的升高还与煤泥中水分蒸发后携带一部分的热量进入尾部烟道有关，吹灰的次数增多，受热面管子护瓦变形、翻瓦现象增多，磨损增加。
如表4：
表4
负荷（MW）排烟温度（℃）煤泥投入量（T）
20万117 0
20万126 708
2.5 对锅炉效率的影响
煤泥投入增加，使排烟温度升高，排烟热损失增加，底渣含碳量也有不同程度的升高，固体不完全燃烧损失增加，煤泥的大量投入，使锅炉效率降低。
因此应综合各个因素，不同负荷控制煤泥的最佳掺烧比例，使机组处于最安全经济的状态运行。
3 结论
（1）煤泥的投入，减少了密相区的热量输入，降低了锅炉的床温，但也同时使底渣含碳量增加，增加了不完全燃烧损失。
（2）煤泥中的高水分蒸发，使烟气量大大增加，增加了引风机电耗，提高了厂用电率。
（3）煤泥的低发热量、高灰分也使锅炉渣量增加、床压上升较快，排渣温
度升高，除渣系统出力有可能过载，影响了锅炉的安全稳定运行。
（4）煤泥的投入，使锅炉尾部烟道受热面的积灰较快，导致了排烟温度升高，排烟热损失增大。
（5）煤泥的掺烧，在考虑燃料成本的同时，也要充分考虑排烟损失的增加以及厂用电的增大，不同负荷控制煤泥最佳掺烧量，使机组处于最经济的状态下运行。
参考文献：
[1]孙立新，国平，许金德.220t/h循环流化床锅炉煤泥掺烧技术探讨[J].锅炉制造，2010（4）.
[2]关莹，CFB锅炉煤泥的燃烧和输送技术[J].锅炉制造，2009（4）.。
