铧式犁构造和悬挂犁机组的使用与调整(优质二类)
试述悬挂犁机组的挂结调整内容
试述悬挂犁机组的挂结调整内容说到悬挂犁机组的挂结调整，哎呀，真是个既有趣又重要的话题。
你想啊，咱们在农田里翻土、耕作，得让设备好好地工作，这样才能让土壤松松的，植物长得才茁壮嘛。
要不然，设备不调好，像是在沙滩上推车，根本推不动。
咱们得说说挂结。
这个挂结，简单来说，就是把犁机和拖拉机连接起来的那一部分。
看似简单，其实里头的学问可多着呢。
把这东西挂好了，耕作就能顺利进行，反之，哎哟，那可就尴尬了，地耕不动，机子还抖得厉害，真是“画蛇添足”了。
挂结调整的第一步，得看看这个连接点的位置。
你想想，连接点如果不在正中间，整个犁机就会偏向一边，那可麻烦了。
就像走路的时候，鞋带松了一边，整个人都不稳了。
得把它调整到最合适的高度，这样才能让犁机在地里顺利前行。
还得看看挂钩，千万别让它生锈了，要是锈得厉害，就像一对老夫老妻，动不动就出问题，搞得你哭笑不得。
调整时，还得关注一下犁体的倾斜度。
你想啊，犁体如果一边高一边低，翻出来的土就会不均匀，真是像是让人喝了半杯水却只给了半杯气，心里别提多难受了。
可以试试把犁机在地里推几下，看看土翻得均匀不。
要是不均匀，就得再调一调，别怕麻烦，这点工夫是值得的，毕竟好土壤能让作物“肥水不流外人田”。
然后，咱们得聊聊这个犁深的问题。
这个深度可是关系到根系的发育，太深了，植物难以扎根，太浅了，又不利于土壤的松动。
记得有次，我调得太深，结果那土里的虫子都跳起来抗议，真是闹剧一场。
所以，建议大家可以根据地里的情况来调整，常常观察，这样才能知道适合什么样的深度。
试试水，别急着决定，慢慢摸索就好了。
哦，别忘了检查一下悬挂的稳定性。
就好比骑自行车，得把车把稳稳地握住，才能走得顺畅。
这个悬挂装置如果不稳，犁机在地里就像是个醉汉，左摇右晃，根本没法子干活。
可以用手去摇一摇，看有没有晃动的情况。
稳稳当当的，才能让你更省心，做事情也能得心应手。
当然得说说维护了。
挂结调整好后，不要想着就完事了，定期检查和维护是绝对不能少的。
农业机械学(李宝筏主编)实验报告
a、达到预定的耕深，入土行程短，前后犁体、耕深一致；
b、拖拉机的直线行驶性好，耕宽稳定，驾驶员操作容易。
c、拖拉机负荷正常，效率高，油耗少。
实验仪器
轮式拖拉机，1L－220型悬挂轻型二铧犁，1GNQ－150型旋耕机，基本机修工具。
实验数据
拖拉机型号: ZZF-430
耕深：30cm耕宽：25cm
实验总结
1、第一犁耕宽调节及偏牵引调节
答：第一犁耕宽调节：转动曲拐轴，使右端向前移，左端向后移，铧尖指向已耕
耕宽减小；反之耕宽增大。偏牵引的调整：调节下悬挂点相对犁架的位置，即当拖拉机向右偏转时，左悬挂点右移；反之，又悬挂点左移。
2、铧式犁的翻垡原理。
实验步骤
1、预习实验指导书和《农业机械学》关于铧式犁部分的内容。
2、集体听老师讲解犁的入土性能调整、纵向水平调整、横向水平调整、耕深调整、耕幅调整等内容。
3、按照老师的要求测量耕宽等数据，并完成实验报告。
实验内容
1、1L－220型悬挂轻型二铧犁六个悬挂点的选择。
2、1L－220型悬挂轻型二铧犁的作业调整。包括水平调整、耕深调整、耕宽调整、偏牵引的调整、正位调整、负荷调整、综合调整。
答：土垡的翻转过程大致可分为滚垡和窜垡两种形式。滚垡就是假设土垡在被翻转过程中只有纯粹的翻转而没有侧移。滚垡过程可分为切土、抬垡、翻垡三个阶段。窜垡方式工作时，土垡沿犁体曲面上窜一定高度后悬ห้องสมุดไป่ตู้扣翻，其过程可分为切土、窜垡、扣垡三个阶段。
总结：通过本次实验，以及老师深刻的讲解，使我对铧式犁的结构、铧式犁田间的运行状态的调整有了深刻的认识，巩固了我所学的课本知识。
铧式犁的使用与调整
铧式犁的使用与调整作者：曹坤来源：《农机使用与维修》2014年第11期犁是一种耕地工具，它的主要功能是翻土和碎土。
以犁铧为其主要工作部件的犁，称为铧式犁。
长期以来耕地所用的主要工具就是铧式犁。
铧式犁在世界上历史最早，数量最多，使用最广泛；每年耕用的能量也比任何其他作业机械多。
下面将铧式梨的使用与调整介绍如下。
一、机组配套校核与正位检查一台犁与一台拖拉机连接，构成一个犁耕机组，该犁与该拖拉机是否彼此匹配，首先应核算拖拉机牵引力与犁的总耕幅及耕深要求是否合适，然后进行正位检查以校正犁与拖拉机的相对位置是否符合作业要求。
此项检查可在室内进行。
对悬挂式犁的检查方法和步骤如下：1.在平地上将犁与拖拉机连接并悬挂起来（挂接时，右边的悬挂销应低于左边）。
2.将拖拉机左边轮胎垫起，使其离地面一个耕深的高度。
沿拖拉机前进方向线在右轮胎内侧画出沟墙线，并在沟墙线左侧距离一个总耕幅处画一平行线。
3.调整悬挂轴销（或曲拐轴）使左、右悬挂销的连线与犁前进方向垂直。
4.将犁降下，此时，第一铧的铧翼点应位于沟墙线上，左右下拉杆位于与拖拉机纵中心线对称的位置。
如果第一铧的铧翼点偏离或左右下拉杆不对称，应横向移动悬挂轴销使第一铧的铧翼点与左右下拉杆同时到位。
5.机组上述各部件的位置确定后，还应检查：（1）各犁体的侧板末端应向未耕地一侧偏过胫刃线下部0.5～1 cm，这是为了压缩沟墙土壤以获得侧向支反力；（2）如若犁的阻力中心，偏离拖拉机纵向中心轴线太远，则应首先高速轮距，然后再进行正位调整。
但应注意，轮距不宜太窄，否则拖拉机倾斜太厉害。
6.偏牵引调整。
对于犁的总耕幅较小而拖拉机的轮距又不能很窄的机组，则因犁的阻力中心不能靠近拖拉机的中心线，须进行偏牵引调整。
国外对于右轮在犁沟内的普通（非双向犁）犁耕机组，在田间作业时常将位于沟内的右轮胎的气压增大而将位于未耕地上的左轮胎的气压减小。
这样，可以减少拖拉机的倾斜度并增加左轮胎附着力，以提高牵引性能。
悬挂犁机组的使用与调整
实验二 悬挂犁机组的使用与调整（综合性实验 2学时）一、目的要求1、了解悬挂犁的一般构造2、掌握悬挂犁机组的使用和调整二、实验内容1 悬挂犁的总体构造（1）观察悬挂犁犁架的结构特点，各调节机构及限深轮的结构（2）测量悬挂犁的构造参数（犁架底面至犁体基面的高度﹑犁体的横向和纵向间距﹑悬挂轴的长度﹑悬挂轴两端挂接轴销的中心至犁体基面的高度﹑上悬挂点至犁体基面的高度）2 悬挂犁机组的使用和调整（1）观察悬挂犁与轮式拖拉机挂接的情况，弄清各杆件的作用（2）了解悬挂机构在垂直平面和水平平面的四杆机构的构成及瞬心位置。
（3）掌握田间耕作时悬挂机组的使用和调整的基本方法①犁的入土性能调整：改变悬挂点位置，观察犁的入土情况。
②纵向水平调整：调节悬挂机构上拉杆长度，保证犁架前后水使前后犁体耕深一致。
观察犁体前后耕深一致和不一致时的翻垄情况。
③横向水平调整：调节悬挂机构上右提升杆的长度使多铧犁左右耕深一致。
④耕深调整：对于高度调节的悬挂犁，改变限位轮高度观察犁耕深度变化情况及限深轮上负荷情况。
对于力﹑位调节的悬挂犁，改变液压操纵手柄调节耕深。
⑤第一犁耕宽调节及偏牵引调节：观察当第一犁耕宽不符合及偏牵引时犁与拖拉机的工作状态及耕地质量。
然后调节耕宽调节装置（包括改变下悬挂点及悬挂轴的位置）使犁达到良好的耕作状态，即以正确的耕幅正直前进并使拖拉机不发生转头现象。
三、主要实验仪器设备悬挂犁2-3台，拖拉机悬挂机组一台，测量工具一套。
实验报告实验内容：时间：地点：1、 将所测悬挂犁结构参数列出或以图标明。
2、 绘出悬挂犁机组在纵向平面和水平平面内的结构示意图。
3、 思考：在旱地及水田里各应选用哪种耕深调节方式？。
铧式犁的构造及工作过程
犁壁：犁壁是犁体曲面的主要部分，其作用是破碎和翻转土垡。犁铧 和犁壁组成犁体曲面。犁体曲面的前边称为犁胫，起垂直切开土壤的 作用；中部称为犁胸，起连续翻土和碎土的作用；尾部称为犁翼，它 保证翻垡质量和位置。犁壁有整体式、组合式、栅条式等形式。
a a) 整体式
b b) 组合式
c c) 栅条式
犁侧板：犁耕时犁侧板贴在沟墙上滑行，承受并平衡土壤对犁体曲 面的侧压力，使犁平稳前进。犁侧板还有防止沟墙坍塌的作用。多 体犁上最后一个犁体承受侧压力最大，因此，最后一个犁体的犁侧 板比前面几个犁体的犁侧板长些。犁侧板后端接触沟底的部分叫犁 踵。犁踵做成活的、可调节的，以便磨损后调节或更换。
实验一 铧式犁的构造及工作过程
（验证性实验 2学时）
一、目的要求
1、了解机引犁总体构造，各工作部件的类型﹑构造及工作特点； 2、了解机械式和液压式起落机构及其工作过程； 3、掌握机引犁主要调节的内容及方法； 4、掌握犁的技术状态检查的主要项目和方法。
二、主要实验仪器设备
机引五铧犁一台或三铧犁一台，各类工作部件，米尺两个，角尺两 个，3米长绳子一根，厚薄规两个，铅垂两个，常用工具一套。
犁踵
a.前犁侧板 b.可调犁侧板 c.带犁踵的后犁侧板 d.犁踵
犁柱和犁托：犁柱和犁托将犁铧、犁壁和犁侧板等组装在一起构 成犁体。犁柱按结构可分整体式和组合式；按形状又可分为直犁 柱和弯犁柱。北方系列犁中的牵引犁和深耕犁采用整体式直犁柱。 南方系列犁大都采用分开制造的直犁柱和犁托。国外悬挂犁很多 是采用弯犁柱，有的直接由犁架纵梁下弯而成，有的单独制造后 安装在犁架上。弯犁柱下部装有犁托。犁托具有与犁壁吻合的表 面，更换犁托，可换装不同曲面的犁壁。
主犁体结构示意图 1.犁铧 2.犁壁 3.延长板 4.犁柱

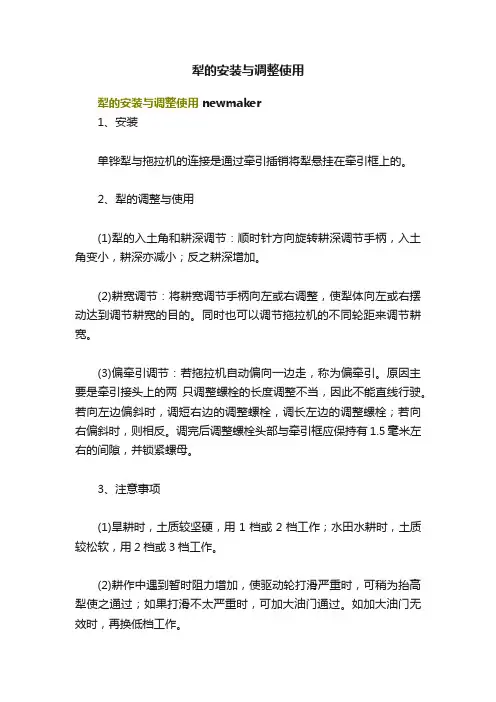

犁的安装与调整使用
犁的安装与调整使用
犁的安装与调整使用 newmaker
1、安装
单铧犁与拖拉机的连接是通过牵引插销将犁悬挂在牵引框上的。
2、犁的调整与使用
(1)犁的入土角和耕深调节：顺时针方向旋转耕深调节手柄，入土角变小，耕深亦减小；反之耕深增加。
(2)耕宽调节：将耕宽调节手柄向左或右调整，使犁体向左或右摆动达到调节耕宽的目的。
同时也可以调节拖拉机的不同轮距来调节耕宽。
(3)偏牵引调节：若拖拉机自动偏向一边走，称为偏牵引。
原因主要是牵引接头上的两只调整螺栓的长度调整不当，因此不能直线行驶。
若向左边偏斜时，调短右边的调整螺栓，调长左边的调整螺栓；若向右偏斜时，则相反。
调完后调整螺栓头部与牵引框应保持有1.5毫米左右的间隙，并锁紧螺母。
3、注意事项
(1)旱耕时，土质较坚硬，用1档或2档工作；水田水耕时，土质较松软，用2档或3档工作。
(2)耕作中遇到暂时阻力增加，使驱动轮打滑严重时，可稍为抬高犁使之通过；如果打滑不太严重时，可加大油门通过。
如加大油门无效时，再换低档工作。
(3)地头转弯或倒退时，要减小油门并起犁。
(end)。
悬挂犁的使用调整技术
悬挂犁的使用调整技术铧式梨是农业生产中最基本的生产工具，也是目前保存量最大、使用最广泛的一种机具。
铧式犁是以犁铧为主要工作部件的犁，它是一种耕地工具。
它的主要用途是翻耕土地，将土垡翻转且碎土。
铧式犁的种类很多，下面重点介绍主要与中小型拖拉机配套使用的悬挂犁的使用调整技术。
1．轮式拖拉机的轮距调整一般悬挂犁与轮式拖拉机相配，因受牵引力限制，轮式拖拉机轮距总是大于犁的耕幅，通常轮式拖拉机犁耕机组耕地时，拖拉机一侧驱动轮走在前趟犁沟中。
当拖拉机轮距过宽时易出现偏牵引现象，影响机组直线行驶，因此挂接前应检查并调整拖拉机的轮距。
2．入土角调整调整悬挂机构的上拉杆使犁具有合适的人土角。
即当后铧开始入土时，人土角接近于0度。
3．耕深调整悬挂犁的耕深调整有三种方法：即高度调节、位置调节和力调节。
3.1 高度调节。
犁的耕深由装在犁架上的限深轮相对犁架位置来决定，拖拉机的液压悬挂系统只起犁的升降作用，而不影响犁的耕深，在作业时，双作用式油缸应将操纵手柄放在“浮动”位置上，单作用式油缸应将操纵手柄放在“下降”的极限位置上。
采用高度调节机组耕深时，犁靠限深轮随地表起伏，对地表的仿形性好，容易保持耕深一致，耕翻熟地质量良好。
这种方法应用较多，限深轮提高即接近犁梁，耕深增加；反之，则耕深变浅。
当达到规定耕深时，要求限深轮上有适当的土壤支反力。
没有限深轮的犁采用高度调节法是用定位卡箍的位置来限制耕深。
3.2 位置调节。
通过移动位调节手柄操纵拖拉机液压系统控制拖拉机与犁的相对位置来调节耕深。
位调节手柄位于某一位置时，犁便与拖拉机呈刚性联接，保持一定的相对位置，使犁保持调好的耕深，适于在平坦的地块耕作，机组在不平的地面耕作时，拖拉机的起伏会影响耕深，上坡时变浅，下坡时变深。
双作用式油缸，耕深调节通过改变定位卡箍的位置来改变耕深，此状态液压操纵手柄应放在“中立”位置。
3.3 力调节。
通过移动拖拉机上力调节手柄的位置来调节耕深，在土壤阻力不变时，力调节手柄位于某一定位置时，犁保持某一定耕深。
铧式犁的构造及工作过程实验
（5）耕深调节和水平调节的方法及机构联动关系
机械式耕深调节机构由手 轮、调节丝杠、转臂、推杆与 套等组成。当转动手轮时，调 节丝杠带动转臂摆动，通过支 挡迫使地轮弯臂也随着摆动， 使机架上抬，耕深变浅；反之， 耕深变深。
2、检查犁工作部件的技术状态
（1）主犁体检查:将主犁体洗净放置于平台上，并作下列检查：
犁柱 犁托
（3）小前犁﹑犁刀等辅助部件的构造﹑功用﹑种类
小前犁：小前犁的作用是将土垡上层一部分土壤、杂草耕起，并先于 主垡片的翻转而落入沟底，从而改善了主犁体的翻垡覆盖质量。在杂 草少、土壤疏松的地区，不用小前犁也能获得良好的耕翻质量。
常用的小前犁为铧式小前犁 ，其构造与主犁体相似，犁柱和犁托常作 成一体，无犁侧板。固定在犁架上。铧式小前犁切下的垡片为矩形，耕宽 为主犁体的2/3，耕深约为主犁体的1/2。
⑦垂直间隙与水平间隙 犁体的垂直间隙δ1通常指由犁侧板前端下边缘至通过铧刃 的水平面之间的距离。该间隙使犁铧增加了对沟底单位面积的 压力，犁体在工作中始终有一种增大耕深的趋势，从而使犁的 耕深保持稳定。通常垂直间隙一般为10～15 mm。
犁体的水平间隙δ2 通常指由犁侧板前端至沟墙平面的水平距离。犁 体的水平间隙使胫刃增强了对沟墙的单位面积上的压力，使犁体在 工作中始终有一种增大耕宽的趋势，维持耕宽的稳定。水平间隙一 般为5～10mm。
主犁体结构示意图 1.犁铧 2.犁壁 3.延长板 4.犁柱 5.挡草板 6.犁托 7. 犁侧板
犁铧：犁铧的作用是切开土垡，并将它升运到犁壁。犁铧由铧 尖、铧刃、铧翼和铧面构成。常用的犁铧，按其结构形式可分 为梯形犁铧、凿形犁铧和三角形犁铧。
a. 梯形犁铧 b. 凿形犁铧 c. 三角形犁铧 1. 胫刃 2. 铧尖 3. 铧刃
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铧式犁构造和悬挂犁机组的使用与调整
◆实验目的与要求
●解铧式犁主要工作部件的一般构造和铧式犁的工作过程。
●了解悬挂犁与拖拉机配置的相互关系。
●了解悬挂犁机组的使用与调整。
◆实验内容
●了解悬挂犁的构造、犁体曲面的类型，犁的工作过程。
了解悬挂犁与拖拉机配置的相互关系，掌握悬挂犁的使用与调整。
进行耕深、耕宽、犁的水平调整。
◆主要设备和仪器
●上海654拖拉机●悬挂式铧式犁
◆实验步骤
●观察悬挂犁犁体、犁架、悬挂架和悬挂轴、悬挂轴调节螺杆等部件的构造及作用。
●观察犁体、犁铧、犁壁、犁柱、犁侧板、犁托、犁后踵等部件的构造和作用。
●观察悬挂犁机组与拖拉机在挂接方式上的特点，耕深调节机构、前犁体和后犁体
等部件的结构及作用。
● 进行悬挂犁机组的使用与调整。
1、犁耕深调整：通过改变上拉杆的长度，调整犁的入土角来实现，以
达到规定的耕深。
防止出现前、后犁体耕深不一致现象，同时满
足一定的入土行程。
2、犁耕宽调整：通过犁在横梁上移动来实现。
3、犁的水平调整：
①纵向水平调整：通过拖拉机悬挂机构的上拉杆来调节，若前犁浅后犁深，可缩短上拉杆；反之则伸长上拉杆。
②横向水平调节：将拖拉机悬挂机构的吊杆缩短或放长，使犁架一侧随之升降，达到水平状态，这样位于左右两边的犁体就能保持耕深一致。
4、偏牵引调整：当拖拉机轮距过宽和两边轮胎气压相差悬殊；前后耕深不一致的；犁体左右摇动大的时会出现偏牵引现象。
注意分别加以调整。
实验报告
●简述犁的田间作业调整方法，并说明犁体的构造。
