振动给料机平板闸门电控改造
振动给料设备控制回路的改造
振动给料设备控制回路的改造吴开和;廖小荣【摘要】塔石化是一个年生产80万t大颗粒尿素的化肥生产企业，在其大颗粒装置的生产流程中有两套超大颗粒振动给料器设备，该设备的作用是将振动筛筛分出来的超大颗粒尿素输送至破碎机中的一个给料环节，在正常的生产中为连续运行；该设备的原设计是由线圈和铁芯组成的电磁铁产生的激振力来完成生产流程，控制部分使用的是可控硅元件，通过操作控制箱面板上的电位器来调节可控硅输出电压的大小，从而改变电磁铁的激振力以满足生产的需要。
自2010年5月底投入运行至2011年8月停工检修时进行改造共运行了1a多的时间，期间两套设备均发生了故障。
从故障的统计可以看出，故障率偏高不仅严重影响了工艺生产的平稳运行，而且还为疏通於堵的物料投入了大量的人力，同时也给电气人员带来了大量的维护检修工作，鉴于此决定对两套超大颗粒振动给料器实施改造，将电磁铁更换成振动电机，由变频调速控制振动电机的激振力来实现工艺流程的最佳给料量。
%Titanium Petrochemical is an annual production of 800,000 tons of urea fertilizer production enterprises,large particles in the production process of its two large particle vibration feeder equipment,the role of the device is to screen out the shaker Of the large particles of urea transported to the crusher in a feed chain,in the normal production of continuous operation;the original design of the device is composed of coils and iron core of the excitation force generated by the electromagnetic force to complete the production process,control Part of the use of thyristor components,by manipulating the potentiometer on the control panel to adjust the size of thyristor output voltage,thus changing the exciting forceof the electromagnet to meet the production needs;from the end of May 2010 put into operation to August 2011 downtime overhaul for a total of more than a year running time,during the two sets of equipment failure statistics in Table 1,can be seen from Table 1 statistics,due to high failure rate not only seriously affected the The smooth operation of the production process,but also to dredge the material into the block a lot of manpower,but also to the electrical staff has brought a lot of maintenance work,in view of this decision on the two super-large particle vibration feeder transformation,The electromagnet is replaced by a vibration motor,and the excitation force of the vibration motor is controlled by the frequency conversion speed control to realize the optimum feeding amount of the processflow.【期刊名称】《化工设计通讯》【年(卷),期】2016(042)012【总页数】1页(P26-26)【关键词】给料设备;改造;控制回路【作者】吴开和;廖小荣【作者单位】塔里木油田塔西南勘探开发公司电力工程部，新疆库尔勒 841000;塔里木油田塔西南勘探开发公司电力工程部，新疆库尔勒 841000【正文语种】中文【中图分类】TP2731）供电电源方面，在原有供电抽屉柜及电缆的基础上将单相220V供电改为三相380V供电。
立磨喂料装置的改进
作者:姚春林单位:浩良河水泥有限责任公司摘要:我公司MPS3150立式生料磨，设计产量150t/h，几年来运行情况良好，但喂料系统中的三道闸门存在一些问题，为此对其做了改进。
1 存在问题1.1 控制系统故障DSK1400三道闸门是根据德国技术资料国内制造，采用GE控制器实现对三道闸门的控制，其工作流程如下:单片机——固态继电器——电液换向阀——闸门该控制器振动大，安装现场粉尘多，加之冬季气温最低可达-30℃，运行中经常出现三道闸门不动作或工作循环紊乱，造成下料堵塞，平均每月堵料6～8次，每次处理至少1h，生产难以稳定运行。
1.2 闸门的耐磨性在使用中发现原闸门材质为20g钢板，耐磨性不好，使用周期短，磨穿后锁风效果差，严重制约磨机台时产量，造成电耗超标。
1.3 闸门循环次序原闸门开关循环次序为:1、2、3号闸门依次开关，每个闸门都与物料接触，导致闸门磨损较快，当某个闸门在关闭时卡料就会失去锁风作用，导致系统差压和磨机入口负压急剧下降，使磨机产量降低，排渣口吐渣量大，严重时磨机无法运行。
2 改造措施2.1 将GE控制器控制改为PLC控制改造方案初步定为2种:1)将GE控制器由现场引入MCC控制中心。
2)取消GE控制器，改由中控PLC 控制。
由于GE控制器已损坏又无现货，故采用第2种方案。
改造只用了6h，使用后情况良好。
2.2 改闸门材质为16Mn钢板原闸门用20g钢板的原因是磨机内工作温度较高(入口≤200℃)，但实际三道闸门处工作温度为常温负压操作，根据锰钢的冲击硬化特性，将闸门材质改为16Mn，并在闸门易磨损处堆焊耐磨焊条，使其寿命由原3000h提高到7000h左右。
2.3 改变闸门动作次序提高锁风效果将原闸门开关循环次序改为:开2号→开1号→关1号→关2号→开3号→关3号。
第2道闸门始终不与物料直接接触，主要起锁风作用，密封效果也较好，第3道闸门既要截断物料又要锁风，工作条件较差，所以将第3道闸门的耐磨堆焊层加厚2～3mm，提高第3道闸门的有效工作时间。

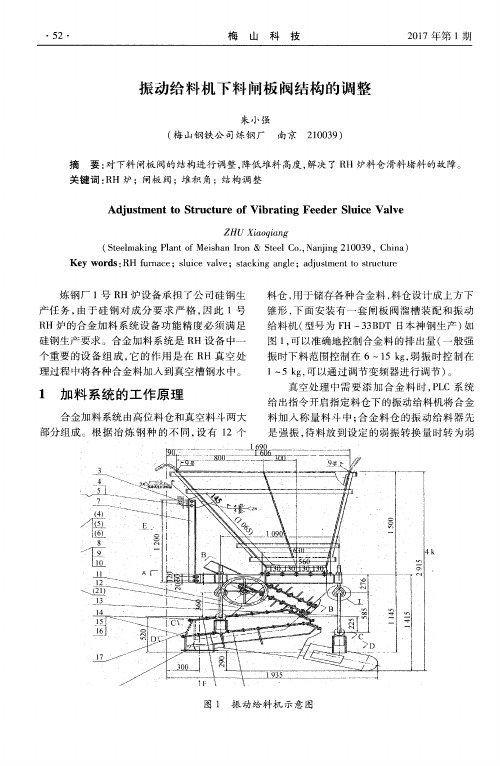

振动给料机下料闸板阀结构的调整
