氯气传感器工作原理
氯气气体探测器
深圳市圣凯安科技有限公司 NE Sensor氯气CL2气体报警器产品描述氯气CL2气体报警器适用于各种工业环境和特殊环境中的氯气CL2浓度连续在线检测，仪器采用进口电化学传感器和微控制器技术，具有信号稳定，精度高、重复性好等优点，防爆接线方式适用于各种危险场所。
仪器兼容各种控制报警器、PLC、DCS等控制系统，可以实现远程监视，远程控制，远程报警，计算机数据存储、分析等功能。
特点•现场气体浓度液晶显示；•高精度、长寿命的电化学、红外进口传感器；•强大的软件设置支持,满足客户1.0000-99999之间的任意量程和所有气体检测需求;•可通过控制器或遥控器，免开盖对探测器进行报警点调整、零点调整和目标点标定；•适用于几十种气体检测，可选择显示几十种常见气体名称；•气体单位名称PPM、%LEL、%VOL，可任意设定；•程序运算采用了三位浮点数技术，保证了运算的精度；•在全量程范围内任意设置上、下限报警点；•RS485总线通讯，布线简单方便；•4～20mA电流输出信号，可校正、全隔离，产品抗干扰能力强；•2组常开无源触点输出，用于控制风机或电磁阀的交流接触器；•精巧的电源设计、精湛的防雷设计、纯SMT元件贴片工艺,使得产品性能稳定；•巧妙的结构设计，探测器接线免上螺丝,安装极为简便；产品名称氯气CL2报警器CL2/NE-301检测气体氯气CL2检测原理电化学原理检测范围0-10ppm、0-20ppm、0-50ppm、0-200ppm、0-5000ppm 分辨率0.1ppm、0.1ppm、0.2ppm、1ppm、25ppm检测方式扩散式、泵吸式可选显示方式液晶显示输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）①两线制4-20mA电流信号输出（三线制可选）②RS-485数字信号输出，配合RS232转接卡可在电脑上存储数据（选配）③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选配）④报警信号输出：现场声光报警，报警声音：<90分贝（选配）检测精度≤±2%（F.S）重复性≤±1%零点漂移≤±1%（F.S/年）报警方式声、光报警响应时间小于20S恢复时间小于20S防爆类型本质安全型防爆标志Ex ibdIICT4防护等级IP65直接读数PPM、%LEL、%VOL任意设定传感器寿命24个月使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）工作电源24VDC（正常工作电压范围：10～30VDC)外型尺寸（含探枪长度）170×140×80mm重量 1.5Kg壳体材料不锈钢/铝合金。
氯气嗅敏仪工作原理
氯气嗅敏仪工作原理以氯气嗅敏仪工作原理为标题，本文将详细介绍氯气嗅敏仪的工作原理及其应用。
一、引言氯气嗅敏仪是一种用于检测氯气浓度的仪器，广泛应用于化工、环保、公共安全等领域。
其工作原理基于氯气与特定敏感材料之间的化学反应，通过测量反应产物的变化来确定氯气的浓度。
二、氯气嗅敏仪的原理氯气嗅敏仪采用了嗅敏元件作为传感器，嗅敏元件通常由金属氧化物、半导体或聚合物等材料制成。
这些材料具有特殊的化学反应特性，能够与氯气发生反应，并在反应过程中产生可测量的信号。
具体来说，氯气嗅敏仪的工作原理可以分为以下几个步骤：1. 氯气的吸附：氯气进入嗅敏元件后，会被元件表面的活性位点吸附。
这些活性位点通常是嗅敏元件表面的氧化物或其他功能基团。
2. 化学反应：吸附的氯气与嗅敏元件表面的活性位点发生化学反应，产生新的物质。
这个化学反应的具体过程取决于嗅敏元件的材料。
3. 电子传导：化学反应产生的新物质具有不同的电子传导性质。
通过测量嗅敏元件的电导率变化，可以间接确定氯气浓度的大小。
三、氯气嗅敏仪的应用氯气嗅敏仪具有灵敏度高、响应速度快、操作简便等优点，广泛应用于以下领域：1. 化工行业：氯气是化工生产中常用的原料和中间体，氯气嗅敏仪可以用于监测生产过程中氯气泄漏，及时采取措施避免事故发生。
2. 环保领域：氯气是一种有害气体，对环境和人体健康有较大危害。
氯气嗅敏仪可用于监测大气中的氯气浓度，及时发现污染源并采取相应的治理措施。
3. 公共安全：氯气广泛用于水处理、游泳池消毒等领域，但过量使用或泄漏可能导致事故。
氯气嗅敏仪可以用于监测水处理设施、游泳池等场所中氯气浓度，确保公众安全。
四、总结氯气嗅敏仪是一种重要的气体检测仪器，其工作原理基于氯气与嗅敏元件之间的化学反应。
通过测量嗅敏元件的电导率变化，可以准确测量氯气浓度。
氯气嗅敏仪在化工、环保、公共安全等领域具有广泛应用前景，能够为相关行业提供及时有效的气体监测和预警。
氯气的检验方法
氯气的检验方法
氯气是日常生活中常用的一种混合气体，它具有清洁、消毒、抗菌功效以及其他用途。
因此，关于氯气的安全指标检验方法一直是众多研究人员探究的课题。
一般来说，氯气检验方法可分为实验室检验和在线检验两种。
实验室检验方法
实验室检验通常采用的是液相色谱法，该方法中，氯气样品放入一个装有柱填料的柱腔中，柱中的填料会将氯气样品分解成各种组分，然后这些各种组分通过柱的流出端进入检测仪器，仪器扫描样品中的各种成份，最后检测出氯气在样品中的含量。
在线检验方法
在线检验方法是采用氯气气体测量传感器，其原理是利用氯气气体测量传感器，在检测到氯气含量时会产生信号，然后这些信号可以经由控制系统转换成显示氯气浓度和报警信号,从而实现快速准确检测氯气含量。
还有一种检测氯气含量的方法是采用杀菌灯。
杀菌灯的原理是通过发出的紫外线来杀死微生物，当紫外线达到一定的强度时，氯气的氧化反应会发生，紫外线强度过大会损坏材料，紫外线强度过弱则不能达到良好的杀菌效果。
因此，在氯气杀菌中，需要检测紫外线强度，从而控制氯气的发生量。
综上所述，氯气的检验方法涉及到实验室检验和在线检验，以及杀菌灯的检测，通过这些不同的检测方法，我们可以准确、及时
地测量氯气的含量，从而确保氯气的正常生产和使用状态。
氯气监测、报警与自动吸收装置的安全联锁
氯气监测、报警与自动吸收装置的安全联锁作者：孟郑生来源：《卷宗》2013年第08期摘要：介绍了水厂加氯间安装的全自动漏氯处理安全联锁装置的组成、原理、运行情况及效果。
关键词：氯气监测；报警；自动吸收；安全联锁氯气是一种具有较强腐蚀性的剧毒化学物品，一定浓度下可以致人瞬间死亡，具有很大的危险性和危害性。
在城镇供水厂等用氯单位，为确保现场生产人员及周围居民的人身安全，应该配备氯气泄漏的应急处理装置。
我公司自2000年以来相继在各水厂安装了氯气的监测、报警和自动吸收装置，组成安全联锁系统，实现了在无人操作状态下自动运行处理事故氯气泄漏，保证了生产安全。
1 联锁系统的组成及各部分作用联锁系统主要由氯气传感器、漏氯报警仪、氯气吸收装置三部分组成。
如图1所示。
氯气传感器安装在加氯间最易出现漏氯的部位，依据现场情况可安装一到二个，通过双芯屏蔽电缆与报警仪连接，用来监测空气中氯气的浓度；漏氯报警仪安装在值班室内或其它无强磁场，无机械振动，无腐蚀性介质的环境中。
报警仪输入为双通道结构，可带两个探头，集监测、数字显示、报警、继电器输出、复位或自动复位功能于一体，是一种在线监测漏氯系统。
当空气中氯气浓度超过设定值时，该仪器报警并输出控制信号，启动氯气吸收装置，关闭加氯阀；同时发出声光报警，提醒值班人员及时到事故现场处理；氯气吸收装置安装在氯吸收间内，当发生氯气泄漏事故时，该装置自动启动，将氯气抽到该装置中进行中和处理。
2 联锁系统的原理氯气传感器应用电化学原理，在两根接有0.5V电压的铂金电极上，涂PH值为中性的特制电解液，传感器输出电流值与环境中氯气浓度成正比，无氯气时，传感器上的电解液在电极电场的作用下，电极产生极化，二电极间电流最小。
当有氯气泄露并扩散到传感器的电极时，电极被去极化，极间电流增大，电流值与氯气浓度成正比，传感器输出电流经I-V变换器触发R-S控制电路报警。
报警仪输出采用无源继电器（开关量），可控制氯吸收装置启动，关闭加氯阀。

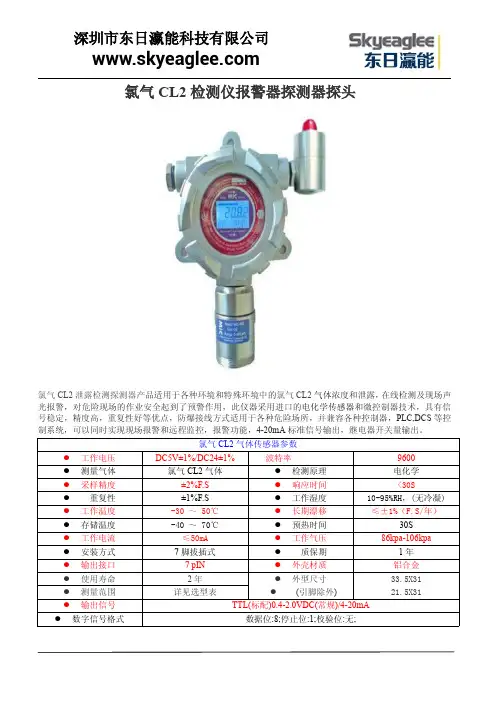

氯气CL2检测仪报警器探测器探头
氯气CL2检测仪报警器探测器探头氯气CL2泄露检测探测器产品适用于各种环境和特殊环境中的氯气CL2气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。
氯气CL2气体传感器参数●工作电压DC5V±1%/DC24±1%波特率9600●测量气体氯气CL2气体●检测原理电化学●采样精度±2%F.S●响应时间<30S●重复性±1%F.S●工作湿度10-95%RH，(无冷凝)●工作温度-30～50℃●长期漂移≤±1%（F.S/年）●存储温度-40～70℃●预热时间30S●工作电流≤50mA●工作气压86kpa-106kpa●安装方式7脚拔插式●质保期1年●输出接口7pIN●外壳材质铝合金●使用寿命2年●外型尺寸●(引脚除外)33.5X31 21.5X31●测量范围详见选型表●输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA ●数字信号格式数据位:8;停止位:1;校验位:无;氯气CL2检测仪报警器探测器探头产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。
②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。
③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。
5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿，保证测量准确性。
氯气CL2检测仪报警器探测器探头技术参数：检测气体：空气中的氯气CL2气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。

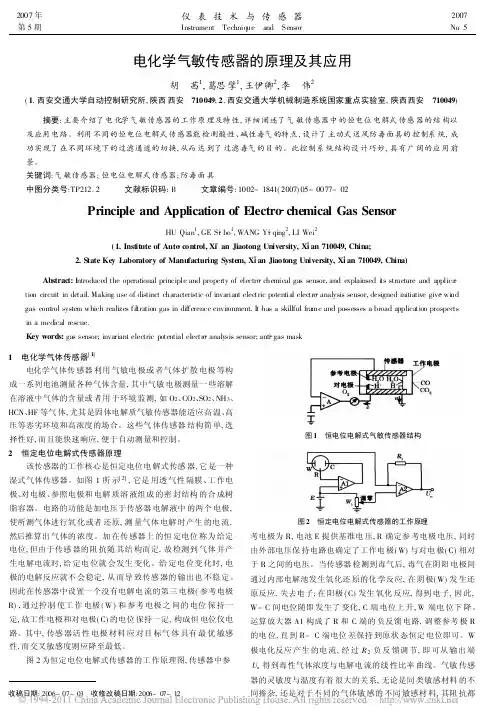

电化学气敏传感器的原理及其应用
考电极为 R, 电池 E 提供基准电 压 , R 确定参 考电极 电压 , 同时 由外部电压保 持电路也确定了工作电 极 ( W) 与对电 极 ( C) 相对 于 R 之间的电压。当传感器 检测到毒气后 , 毒气在阴阳 电极间 通过内部电解池发生氧化还 原的化 学反应 , 在 阴极 ( W) 发 生还 原反应 , 失去电子 ; 在 阳极 ( C) 发生 氧化 反应 , 得到 电子 , 因 此 , W- C 间电位随即 发生了 变化 , C 端 电位上 升 , W 端电 位下 降。 运算放大器 A1 构成了 R 和 C 端的 负反馈 电路 , 调 整参考 极 R 的电 位 , 直 到 R- C 端电位 差保持 到原状 态恒定 电位即可。 W 极电化反应 产生 的电 流 , 经 过 R 2 负 反 馈调 节 , 即 可从 输出 端 Uo 得到毒性气体浓度与电解电 流的线 性比率 曲线。气敏 传感 器的灵敏度与温度有着 很大的关系 , 无论是同 类敏感材料 的不 同掺杂 , 还是对于不 同的 气体敏 感的 不同 敏感材 料 , 其阻 抗都
这类传感器体积小巧敏感度高适用于医学或者军事防毒领域20氯气传感器的底视图它是一种恒电位电解式传感器nh31000氨气传感器也和此图类似毒性传感器的功能特性主要有测量范围最大负荷工作寿命输出信号分辨率温度范围压力范围压力系数t80应时间相对湿度范围典型曲线范围洁净空气最大零点漂长时间输出漂移偏置电压线性度输出等由于温度和湿度对不同传感器影响程度不同在不同的工作环境下还要考虑到传感器的适应度温度灵敏度曲线就能反映传感器在不同温度环境下的敏感程度如图次漂移这种灵敏度是在20用一个百分比信号表达所示可看出h21000氨气传感器交叉体积分数气体体积分数10灵敏度10气体体积分数10灵敏度10co2008015h2200no220so220ethylene200h2s2030防毒面具设计原理防毒面具用在毒性气体浓度大于人体所能承受的安全毒气浓度环境中它通过气敏传感器检测毒气使毒气通过滤块吸收有毒气体后成为洁净空气通过吸气活门进入面罩内该防毒面具用在医学人员救助演习的碱性或者酸性气体的检测环境中故选用了cl220氯气传感器和nh31000氨气传感器
气体传感器的工作原理和应用
气体传感器的工作原理和应用气体传感器是一种能够检测、测量和监测环境中气体浓度的设备。
它们被广泛应用于工业生产、室内空气质量监测、生命安全保护等领域。
本文将介绍气体传感器的工作原理以及常见的应用。
一、气体传感器的工作原理气体传感器的工作原理主要基于感测材料与目标气体之间发生的物理或化学反应。
以下是几种常见的气体传感器工作原理：1. 电化学传感器：这种传感器基于电化学反应原理，通过材料与目标气体之间的氧化还原过程来测量气体浓度。
传感器中的感测材料通常是一种电导率较高的金属催化剂，例如铂或钨。
当目标气体与感测材料接触时，发生氧化还原反应，导致电流的变化，从而测量气体浓度。
2. 光学传感器：这种传感器利用光学原理来测量目标气体浓度。
传感器中包含一个光源和一个接收器，光源会发出特定波长的光，当目标气体存在时，光的强度会发生变化。
通过测量光的强度变化，可以得出目标气体的浓度。
3. 热导传感器：这种传感器利用材料的热导率来测量目标气体浓度。
传感器中包含一个热电偶和一个加热器，热电偶通过测量目标气体对加热器产生的影响来测量气体浓度。
当目标气体存在时，热导率会发生变化，从而导致热电偶输出的电压发生变化。
二、气体传感器的应用气体传感器在许多领域都有着广泛的应用。
以下是几个常见的应用领域：1. 工业生产：气体传感器在工业生产过程中起到了至关重要的作用。
例如，在化工厂中，气体传感器可以检测有毒气体的泄漏，及时采取措施保障工人的安全。
在煤气行业，气体传感器可以监测燃气的浓度，避免燃气泄漏引发火灾或爆炸。
2. 室内空气质量监测：随着人们对室内空气质量的关注度增加，气体传感器在室内环境监测中得到了广泛应用。
它们可以检测一氧化碳、二氧化碳、甲醛等污染物的浓度，帮助人们提高室内空气质量，保障健康。
3. 环境监测：气体传感器用于监测大气中的气体浓度，例如二氧化碳、二氧化硫、氨气等。
这对于环境保护和预防空气污染非常重要。
气体传感器还可以用于监测厨房、垃圾处理场等地方产生的臭味，及时采取措施减少环境污染。
气体传感器的工作原理及应用场景
气体传感器的工作原理及应用场景随着科技的不断发展，各种新型传感器应运而生，其中气体传感器作为一种重要的传感器，被广泛应用在环境监测、安全防护、医疗诊断等领域。
本文将从气体传感器的工作原理和应用场景两个方面进行探讨。
一、气体传感器的工作原理气体传感器是一种能够检测环境中特定气体浓度，并将测量结果转化为电信号输出的装置。
它是通过对气体的物理或化学性质进行检测来实现气体测量的。
物理传感器：物理传感器是通过对气体物理性质的检测来确定其浓度的。
例如，气体的热导率、热扩散系数、粘度、折射率等都与其浓度有关。
物理传感器通常使用热电偶、压电陶瓷、光纤等技术来进行检测。
化学传感器：化学传感器是通过对气体化学性质的检测来确定其浓度的。
化学传感器通常使用半导体材料、电解质溶液、光学染料等技术来进行检测。
这种传感器通常使用参比电极监测电化学反应，从而确定气体浓度。
二、气体传感器的应用场景随着环保意识的不断提高，气体传感器在环境监测方面越来越受到重视。
下面将介绍气体传感器在环境监测、安全防护和医疗诊断等领域的应用场景。
1.环境监测空气质量的监测是气体传感器最为广泛的应用之一。
气体传感器可以检测空气中的有害气体浓度，如二氧化硫、一氧化碳、臭氧、氮氧化物等。
这对于城市空气质量保护有很大帮助，另外，气体传感器还可以用于监测水质、土壤质量等方面。
2.安全防护气体传感器在安全防护方面也有着重要应用。
例如，火灾发生时，气体传感器可以检测出烟雾或有害气体的浓度，从而及早发现危险情况，保证人员安全。
另外，在工业领域中，气体传感器可以用于检测爆炸性气体、有毒气体、氧气浓度等，保障工人的生命安全。
3.医疗诊断在医疗领域，气体传感器可以用于测量人体呼出气体成分。
例如，硫酸铵挥发实验可以测量出呼出气体中的硫化氢、甲烷等物质，从而判断人体是否健康。
此外，气体传感器还可以用于检测病人呼吸中气体成分，从而提供更为准确的病情分析结果。
总结：通过对气体传感器的工作原理和应用场景的分析，我们可以看出气体传感器在现代工业生产和环保领域中的广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氯气传感器工作原理
氯气传感器的工作原理通常参照气体浓度对电流的影响。
以下为其中一种氯气传感器的工作原理：
1. 传感元件：氯气传感器的核心是一个氯离子选择电极，该电极材料通常为铂或金等。
传感元件能与氯气发生化学反应，产生电荷。
2. 工作电极：在传感元件上方有一个工作电极，该电极以恒定电流进行工作，产生一个稳定的电势差。
3. 测量电极：在传感元件下方有一个测量电极，它测量到的电势差受到传感元件生成的电荷影响。
4. 作用电极：在传感元件的周围，还有一个作用电极，它用于将所测电势差引导到测量电路中进行放大和处理。
5. 测量电路：测量电路接收到作用电极传输的电势差，并将其转换为对应的电流信号。
6. 气体浓度测量：当氯气存在时，它会与传感元件发生化学反应，导致电子转移和电荷生成，从而影响测量电路中的电流信号。
根据氯气浓度的不同，传感器输出的电流信号也会有所变化。
通常，氯气浓度越高，传感器输出的电流信号越强。
通过测量这个电流信号的大小，我们可以得出氯气的浓度信息。
