(完整word)SWAN仪表维护工作手册
SWAN的PH操作手册
FAM pH测量仪操作手册ANALYTICAL INSTRUMENTS目录1 安装11.1 仪器的安装 21.2 接线图 21.3 电气连接 31.4 与其它仪器的连接 52 操作 62.1 显示和键盘 62.2 校准过程 62.3 校准72.4 设置报警值和极限值82.5 编程和密码93 编程104 错误信息224.1 报警224.2 系统错误码224.3 操作错误码225 维护235.1 pH和ORP传感器的维护235.2 更换保险管246 技术参数25质保条件我们保证购买者在FAM pH/redox (ORP)/temperature型仪表供货后，放大器在36个月内，其他部件在12个月内，在正常使用下不出现任何由劣质原料或工艺而引起的故障和问题。
在正常使用下，任何影响正常功能的部件都可以得到免费修理、更换服务和咨询，或更换产品。
所有需更换的部件都由厂家直接提供。
保证期从交货之日起。
以下不在质保范围内：由于非正确使用和缺乏维护而导致的损坏，尤其是粗心手工操作。
由于事故、浸入水中或淋水、触电、化学药品、灰尘、过热等原因而导致的损坏。
由误操作、堵塞、非授权修理或修改而引起的故障。
由于正常磨损而引起的故障。
任何由于运输合同、质保条件或其他商务问题而引起的争议，可以通过法庭解决。
概述FAM系列仪器采用了最先进的技术，操作十分简便。
本手册提供大量信息即使经验不多的用户也能方便地掌握仪器的操作。
操作时，你只需参考手册提供的一张速查表即可。
pH、氧化还原电位和温度的测量需要选择适宜的传感器、传感器电缆及安装。
我们可以根据您的情况，帮助您选择最恰当的配置。
FAM pH/orp/temperature 操作手册１. 安装请根据下表比较一下你所订购的仪器与之是否一致。
100 VAC, 50/60Hz 6接口：没用0RS 485 (PROFIBUS DP 符合DIN 19245/SWANBUS）2仪器供货范围包括安装在盘上的传感器Oxytrace SC 和流通室。
仪表维修工安全操作规程范本
仪表维修工安全操作规程范本1. 概述仪表维修工作是一项专业且具有一定风险的工作，为了保障维修工作的安全性，制定本安全操作规程，以指导维修工安全操作，防止事故发生。
2. 个人防护装备2.1 维修工必须佩戴符合国家标准的个人防护装备，包括安全帽、防护眼镜、耳塞、呼吸面具、防护手套、防护鞋等。
2.2 维修工作过程中应定期检查个人防护装备的状况，如有损坏或失效应及时更换。
3. 作业现场安全3.1 维修工作前，必须对作业现场进行彻底的检查，确保作业区域没有可燃、易爆、有毒有害物质存在，并保持通风良好。
3.2 作业现场周围应设置明显的警示标识，防止他人误入作业区域。
4. 电气安全4.1 在进行电气维修工作前，必须断开电源，确保维修区域没有电流流动。
4.2 维修工作期间，切勿以湿手接触电气元件，以免触电。
4.3 维修工作完成后，应恢复电气系统，确保电源已重新接通，才能离开维修现场。
5. 火灾防范5.1 维修工作前，应检查维修区域是否有易燃物质存在，并远离明火和热源。
5.2 维修工作期间，如发现电气设备有异常发热、冒烟等情况，应立即停止工作，断开电源，并及时报告相关人员。
5.3 维修工作完成后，应清理维修区域，确保无火源存在。
6. 吊装和搬运6.1 吊装和搬运重物时，必须使用专业的起重设备，并按照相关规定进行操作。
6.2 维修工应接受专业的吊装和搬运培训，了解相关操作规程和安全要求。
6.3 在吊装和搬运过程中，要确保周围人员远离作业区域，防止伤害发生。
7. 废弃物处理7.1 维修工作完成后，应及时清理维修现场的废弃物，将其安全妥善地处理。
7.2 废弃物应分类存放，并妥善处理有毒有害废弃物。
8. 应急处置8.1 维修工应熟悉相关紧急处理措施，并及时报告主管领导和相关人员。
8.2 维修工应参与企业定期组织的安全培训，提高自身安全意识和应急处理能力。
9. 交接班管理9.1 维修工在交接班时，应将工作现场情况、安全事项等详细告知接班人，并如实记录。
swan钠表说明书
Reagent
钠表自动3点校准 AMI Soditrace 钠表自动 点校准
2、实现更精确的、低量程仪表自动校准： 实现更精确的、低量程仪表自动校准： EMF = Eo + Slope ∗ log {Na+-addition + Na+-background}
EMF [mV]
0
Sodium additions
AMI Sodium A
型号： AMI Sodium A 样水条件：pH 2 - 7 适用于: 阳床出水 外形尺寸：850X400 mm
主要特点： 主要特点： 自动温度补偿 样水流量监测 pH监控碱化试剂加入 监控碱化试剂加入 样水pH>2 操作简便，校准简便
AMI Soditrace
型号： AMI Soditrace 应用: 凝结水精处理、高纯水。 外形尺寸：850X400 mm
主要特点：高精度、全自动 主要特点：高精度、 ppt 级痕量测量仪表。 全自动3-点标准液加入法校准。 自动电极再生。 自动样水pH值监控。 连续监测样水流量，试剂消耗，样水温度和电极性能。
如图显示： 二异丙氨的干扰最小。100% 二异丙氨的干扰最小。 浓度
-250
EMF [mV]
-200
在pH=11-12范围，二异丙氨 的浓度变化对测量无影响。
-300
二异丙氨 乙氨 甲氨
.
二异丙氨浓度太高不仅浪费 而且对测量产生影响。
-350
氨水
样水pH值升高，有利于降低 铵离子浓度： NH4+ + OH- = NH3·H2O
-400 -2 0.01 -1 0.1 0 1 1 10 2 100 3 1000 log Na [ppb] Na (ppb)
仪表维护手册
仪表维护手册仪表日常维护制度仪表的日常维护是一件十分重要的工作，它是保证生产安全和平稳操作诸多环节中不可缺少的一环。
仪表日常维护体现出全面质量管理预防为先的思想，仪表维护人员应当做好仪表的日常维护工作，保证仪表正常运行。
仪表日常维护大致有以下四项工作内容：一、巡回检查：仪表维护人员根据所辖责任区仪表分布情况，选定最佳巡回检查路线，每天至少巡回检查一次。
巡回检查时，应向当班控制室操作人员了解仪表运行情况，并做好巡检记录。
1.查看仪表指示、记录是否正常，现场一次仪表（变送器）指示和控制室显示仪表、调节仪表指示值是否一致，调节器输出指示和调节阀阀位是否一致；2.查看仪表电源电压是否在规定范围内、气源（0.14MPa）是否达到额定值；3.检查仪表保温、伴热状况；4.检查仪表本体和连接件损坏和腐蚀情况；5.查看仪表完好状况，即铭牌应清晰无误，零部件应完好齐全，紧固件应接触良好，端子接线应牢靠，可调件应处于可调位置，密封件应无泄漏。
6.查看设备及环境，要整齐、清洁，符合工作要求，即整机应清洁、无锈蚀，漆层应平整、光亮、无脱落，仪表管线、线路铺设整齐，管路、线路标号应齐全、清晰、准确。
二、定期排污：定期排污主要有两项工作，其一是排污，其二是定期进行吹洗。
1.排污；排污主要是针对压力变送器、差压变送器等仪表，由于测量介质含有粉尘、油垢、微小颗粒等在导压管内沉积（或在取压阀内沉积），直接或间接影响测量。
2.吹洗；吹洗是利用吹气或冲液使被测介质与仪表部件或测量管线不直接接触，以保护测量仪表并实施测量的一种方法。
吹洗应注意以下事项：2.1吹洗气体或液体必须是被测工艺对象所允许的流动介质，不与工艺介质发生化学反应，清洁，不含固体颗粒，无腐蚀性，流动性好；2.2吹洗液体供应源应充足可靠，不受工艺操作影响；2.3吹洗流体的压力应高于工艺过程在测量点可能达到的最高压力，保证吹洗流体按设计要求的流量连续稳定地吹洗；2.4采用限流孔板或带可调阻力地转子流量计测量和控制吹洗液体或气体的流量；2.5吹洗流体入口点应尽可能靠近仪表取源部件，以便使吹洗流体在测量管线中产生的压力降保持在最小值；2.6为了尽可能减小测量误差，要求吹洗流体的流量必须恒定。

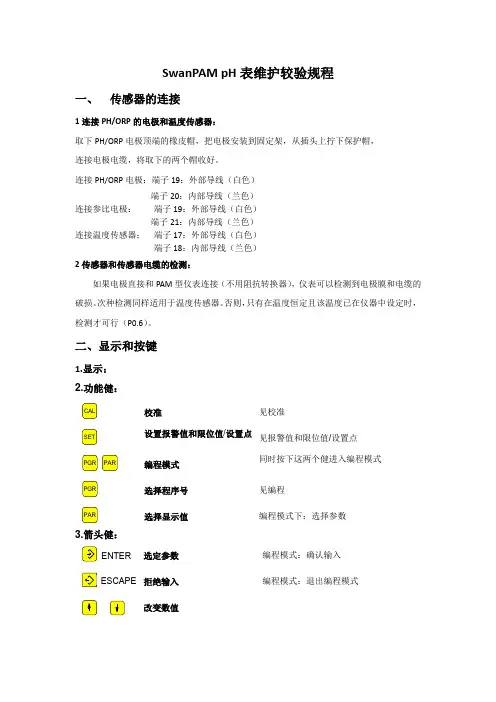

Swan PAM pH表维护较验规程
SwanPAM pH表维护较验规程一、传感器的连接1连接PH/ORP的电极和温度传感器：取下PH/ORP电极顶端的橡皮帽，把电极安装到固定架，从插头上拧下保护帽，连接电极电缆，将取下的两个帽收好。
连接PH/ORP电极：端子19：外部导线（白色）端子20：内部导线（兰色）连接参比电极：端子19：外部导线（白色）端子21：内部导线（兰色）连接温度传感器：端子17：外部导线（白色）端子18：内部导线（兰色）2传感器和传感器电缆的检测：如果电极直接和PAM型仪表连接（不用阻抗转换器），仪表可以检测到电极膜和电缆的破损。
次种检测同样适用于温度传感器。
否则，只有在温度恒定且该温度已在仪器中设定时，检测才可行（P0.6）。
二、显示和按键1.显示：2.功能健：校准见校准设置报警值和限位值/设置点见报警值和限位值/设置点同时按下这两个健进入编程模式编程模式选择程序号见编程选择显示值编程模式下：选择参数3.箭头健：ENTER选定参数编程模式：确认输入ESCAPE拒绝输入编程模式：退出编程模式改变数值三、校准：1.校准PH：pH表通常采用两点校准，第一点：零点，第二点：增益设置点应位于校准缓冲液值之间。
在仪表程序P10.0-- P10.9中可以设置第一个缓冲器值，这个值用于零点校准，请用一个接近pH 7的值。
在仪表程序P11.0-- P11.9中可以设置第二个缓冲器值，这个值用于增益校准，请用一个接近pH9的值。
可以依据缓冲器在不同温度下的值进行编程。
如果不知道不同温度下缓冲液的值，则设为同一个值，如pH 6.86、pH 9.18。
按此键Cal2.零点：Cal闪亮。
PH闪烁。
把pH电极从流通池中取出，用清水冲洗pH电极顶部，并用柔软潮湿的纸巾擦干。
小心地将其放入第一个缓冲液（例如PH6.86）中。
只能用程序P10.0-- P10.0中设置的缓冲液校准。
当数值稳定后，仪表会自动存储该数值，并切换到增益。
3.增益：Cal和SET闪亮。
swan在线化学仪表的故障分析和维护
在线化学仪表的故障分析和维护一SWAN钠表故障现象：测量结果偏差大，忽高忽低，数据漂移。
原因分析：1，水样流速和温度问题：有可能就是由于机组的波动或者取样系统水样流速、温度不稳定造成的，这时候，应该注意检查取样系统的水样流速和水样的冷却系统。
2，干扰和污染问题问题：（1）由于氢离子的活性比钠离子高，因此钠电极对氢离子的响应比钠离子敏感，在测量水样中氢离子是主要的干扰离子。
（2）被测溶液对电极的污染：被测溶液经碱化后，溶液中的铁离子等其他离子转化为沉淀吸附于测量电极的敏感膜表面和电极杯中，形成一层垢，使电极老化，电极得响应速度降低甚至无法响应。
4，校准问题：（1）测量电极是否到了使用年限，有可能老化。
（2）参比电极是否老化。
（3）所需标准溶液的污染，存放标准溶液的塑料容器是否清洁、是否密封，或者在使用过程中标准液瓶是否发生了交叉污染等等。
故障可能产生的后果：会使测量数据不准，导致运行人员误判断，使水质化学监督失去作用，有可能导致水质进一步恶化。
处理方法：1，及时调整流量，恒位器中水样在刻度线上，应调整相关阀门，尽量使得水样流速基本恒定在100ml/min.，及时查看恒温装置，注意冷却水的流量的温度，最好使被测水样温度温度稳定在在20～40℃比较合适，若能控制在30℃则最佳。
2，检查仪表的各种接线，尤其是屏蔽接线，逐个检查紧固。
3，（1）一般采用提高被测溶液ｐＨ值的方法来屏蔽氢离子对钠电极的影响，即将被测溶液进行碱化，具体方法是加入二异丙胺，使被测水样的ｐＨ值≥10，即认为基本可以消除氢离子对钠电极的影响。
（2）在被测量水样前加装小型混合离子过滤器，同时定期对电极进行活化处理，并对电极杯经常用中性洗涤剂进行清洗，若沉积物较多，更换反应管。
4，（1）测量电极（钠玻璃电极）老化，应用蘸有四氯化碳或洒精的棉球擦净后，用清水冲洗干净，或者用纸巾擦去电极上的沉积物，然后把电极插入SWAN钠表专用活化液中活化2分钟，最后用无硅水彻底冲洗电极，一定要冲洗干净，注意不能让钠玻璃电极玻璃球干燥。
SWAN用户手册不完全版
SWAN用户手册由于版本部分功能还在修正当中，此用户手册可能和实际版本略有不同，整体内容并未完全完成，供beta版安装测试使用数据规范和命名 (5)一、输入数据规范和命名.................................................... 错误！未定义书签。
1. 雷达数据..................................................................... 错误！未定义书签。
2. 自动站数据................................................................. 错误！未定义书签。
3. GPF云图数据 ............................................................. 错误！未定义书签。
4. 雷电观测数据............................................................. 错误！未定义书签。
5. 地面观测数据、特殊天气报、危险天气报............. 错误！未定义书签。
二、SWAN产品规范和命名 (11)三、地理信息数据规范........................................................ 错误！未定义书签。
四、SWAN数据格式 (17)1. 湖北算法数据目录、命名及接口定义 (17)TITAN算法数据目录、命名及接口定义 (25)4. 自动站实况产品 (28)5. 报警类产品 (31)五、SWAN服务器模块信息交换格式 (33)服务器部分 (34)第一章数据环境和准备 (34)第一节一般数据目录结构和传输要求 (34)第二节雷达基数据要求 (34)第三节雷达产品要求 (35)第四节自动站Z文件 (36)第五节GPF云图 (36)第六节雷电观测数据 (36)第七节产品管理建议 (36)第八节注意事项 (37)第二章系统安装和配置 (37)第一节系统需求 (37)第二节版本区别和功能变化 (38)第三节安装和执行步骤 (39)第三节快速配置指南 (40)第三章系统界面和布局 (42)第一节菜单和工具栏 (43)第二节线程模块信息和线程输出信息 (46)第三节系统输出信息 (47)第四节网络控制 (48)第四章服务器配置 (48)第一节资料路径配置 (49)第五节雷达参数配置 (49)第六节模块阈值配置 (51)第四节系统参数配置 (55)第五节触发器和线程配置 (56)第五章系统运行和维护 (60)第一节实时模式和回放模式 (61)第二节方案备份和恢复 (61)第三节日志分析和清理 (62)第四节资料归档和清理 (63)第六章常见问题 (64)客户端部分 (67)第一章系统安装和配置 (67)第一节系统的安装 (67)第二节SWAN系统基本设置 (67)第三节常见问题 (70)第二章Micaps3基础 (71)第一节Micaps3和SWAN的关系 ............................ 错误！未定义书签。
SWAN硅表日常维护手册
6 维护6.1 维护时间表6.2 更换泵管图6.1蠕动泵和光度计模块6.2.1 拆卸泵管步骤 1:排空系统：将试剂管从试剂桶中取出，并且把它们放入一个空的不小于500 ml 的容器里!在维护程序中使用排空系统（用户模式（USER），系统程序（SYSTEM）：排空系统）排空光度计和反应管。
步骤2:从混合器（mixing block）上取下试剂管2-4和样水管。
从零点阀（zero point valve）上取下试剂管1图6.2步骤3:把压力棒(pressure bar)旋转90度，取下；把压力板(pressure plates)向上旋转。
图6.3步骤4:向下拉左侧的泵管手柄，并取下泵管。
注意：不要直接拉泵管图6.4步骤5:取下右侧泵管。
图6.5步骤6:从分配器上取下泵管。
图6.66.2.2 安装泵管安装新的管子，反向执行上述步骤。
步骤1:将泵管安装到试剂分配器上。
步骤2:将泵管安装到泵右侧的泵管固定器上。
步骤3:将泵管从滚轮上方绕过并安装到泵左侧的泵管固定器上。
步骤4:拉下黑色压力板，安上压力棒，旋至合适的位置。
步骤5:将试剂管2-4和样水管安装到混合器上。
将试剂管1安装到零点阀上。
步骤6:将试剂管放回到试剂桶，在维护程序中使用填充系统（用户模式，编程系统：填充系统）填充光度计和反应管。
6.3 配制试剂试剂成套供应，足够使用一个月。
它包括：1x 1升瓶装的25%硫酸（随仪表仅提供一次用于启动的硫酸，请在当地购买e.g.at Merck ，no.for 1 liter: 1.00716.1000。
）5x 200 ml 瓶装的化合物试剂警告：配制试剂时需用优质水（无硅），否则测量值不可靠。
只有熟悉操作步骤和必要的安全设备（处理剧毒酸）人员，才允许配制试剂。
配置试剂时需戴上防护眼镜！每只瓶子贴有一个标签。
在标签上标有：每只试剂桶贴有一个标签。
在标签上标有：ANALYTICAL INSTRUMENTSColour mark of reagent tube Reagent nameReagent 1 - blue Ammonium-molybdateAnalytical Instrum entsCOPRA Silica AnalyzerReagent 2Aetzend CorrosifCorrosiv eReagent numberChemical name of substance in english Weight of substance, chem. formula International safety codes (if applicable)Danger symbol with text in 3 languages试剂1：钼酸铵取大约 8 升水注入标有"Reagent 1"的试剂桶内（见图2.10：试剂填充液位（Fill level for regengt dissolution）），接着把标有"Reagent 1a"的200 ml 瓶内的所有药末倒入试剂桶，把标有"Reagent 1b"的200 ml 瓶内的所有药末也倒入试剂桶，用一支清洁塑料棒充分搅拌直到药末完全溶解，然后再稀释到10升（见图2.10：最后填充液位（Final fill level））并混合均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检查试剂瓶密封圈，如需要更换；
用SWAN的活化液活校准;
检查碱化试剂瓶内碱化试剂是否足够,如果液位低于1/4瓶，则添加碱化试剂；
每3—5年
如有需要更换钠电极；如有需要更换参比电极;
如有需要更换pH电极；
如管路内结垢严重，可用稀盐酸加入手工取样瓶内按照手工取样测量的流程对管路进行清洗；如清洗效果不佳，则可以用刷子配合去污剂清除管路中的结垢，如结垢太多则更换反应管.
1、硅表维护时间及工作内容表
维护时间
工作内容
每月
检查试剂桶内试剂的液位，如果低于1/4，应填充试剂.
每半年或一年
更换一次泵管。取决于环境。
2、钠表维护时间及工作内容表
维护时间
工作内容
每周或每2周
检查气泡是否均匀；
检查KCl的量,如果电解液的液位低于1/4试剂瓶，进行填充；
用SWAN的活化液活化电极，活化后做校准电极.
长时间运行后
检查碱化试剂是否足够；
检查管路是否干净，如有必要用去稀盐酸清洗后再用高纯水冲洗，如还有问题更换管路；
3、氧表维护时间及工作内容表
维护时间
工作内容
每周
检查样水流量。
每月
做一次空气校准。
每半年
用纸巾清洁氧电极膜。
每年
更换氧电极膜和电解液.如果电极频繁暴露于空气中或长时间停运，电极和膜的寿命会相应缩短.
工作内容
每两周
清洗电极.
每月
校准电极，以确认电极工作是否正常，如有必要更换电极。
5、电导率表维护时间及工作内容表
维护时间
工作内容
每月
检查阳电导树脂瓶内的树脂颜色（棕色变为红色即为失效），确认树脂是否失效（10l/h流量下树脂失效时间约为4个月,5l/h流量下树脂失效时间约为5个月）。
每年
用纸巾清洁电极表面。
如果需要，清洗流通池.
4、PH表维护时间及工作内容表
（使用SI或FL电极的PH表的维护时间及工作内容表)
维护时间
工作内容
每周
检查电解液量，如电解液不足，添加电解液.
每月
校准电极。
每三个月
拧松电极顶盖，让电解液流出，查看电解液流出是否通畅，再拧紧顶盖.
（使用AY电极的PH表的维护时间及工作内容表)
维护时间
