改性沥青防水卷材施工方案
改性沥青防水卷材施工方法

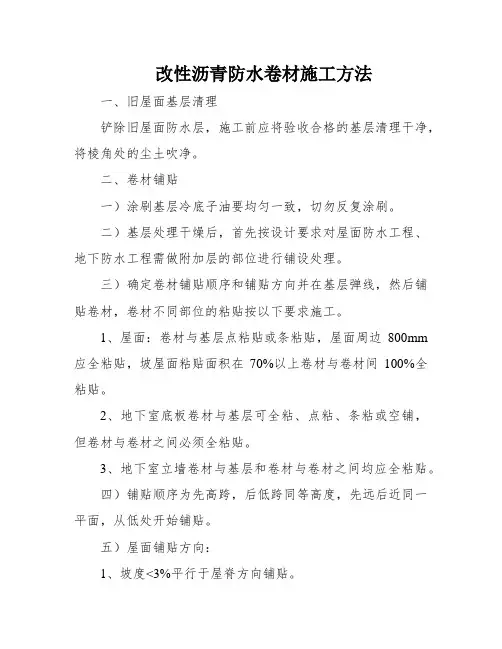

改性沥青防水卷材施工方法一、旧屋面基层清理铲除旧屋面防水层，施工前应将验收合格的基层清理干净，将棱角处的尘土吹净。
二、卷材铺贴一）涂刷基层冷底子油要均匀一致，切勿反复涂刷。
二）基层处理干燥后，首先按设计要求对屋面防水工程、地下防水工程需做附加层的部位进行铺设处理。
三）确定卷材铺贴顺序和铺贴方向并在基层弹线，然后铺贴卷材，卷材不同部位的粘贴按以下要求施工。
1、屋面：卷材与基层点粘贴或条粘贴，屋面周边800mm 应全粘贴，坡屋面粘贴面积在70%以上卷材与卷材间100%全粘贴。
2、地下室底板卷材与基层可全粘、点粘、条粘或空铺，但卷材与卷材之间必须全粘贴。
3、地下室立墙卷材与基层和卷材与卷材之间均应全粘贴。
四）铺贴顺序为先高跨，后低跨同等高度，先远后近同一平面，从低处开始铺贴。
五）屋面铺贴方向：1、坡度<3%平行于屋脊方向铺贴。
2、坡度3%-15%平行或垂直于屋脊方向铺贴。
3、坡度>15%或受振动时宜垂直于脊方向铺贴。
4、平行于屋脊塔接缝顺流水方向，垂直于屋脊时接缝应顺主导风向铺贴。
三、卷材搭接施工方向1、长边搭接：卷材纵向搭接宽度应≥80mm，必须仔细操作，涂刷胶粘剂要匀称，不得漏涂。
冷粘法卷材边部应有多的胶粘剂挤出。
热熔法应在边部形成一道沥青条。
2、短边搭接：卷材两端必须全部粘结。
搭接宽度应≥100mm，当用聚酯胎卷材点粘或空铺时，两头部分必须全粘500mm以上，冷粘法接缝处应有胶粘剂挤出。
热熔法：接缝处要有沥青条挤出。
3、同一层相邻两幅卷材铺贴时，横向搭接边应错开1500mm以上，且上下两层卷材禁止互相垂直铺贴。
4、带页岩片卷材短边搭接时要去掉页岩层，方法是用火焰加热后用抹子刮掉页岩部分。
也可以采用对接，方法是在接缝处下垫300mm卷材条，卷材横向对接，接缝处用密封材料处理。
SBS防水卷材施工方案

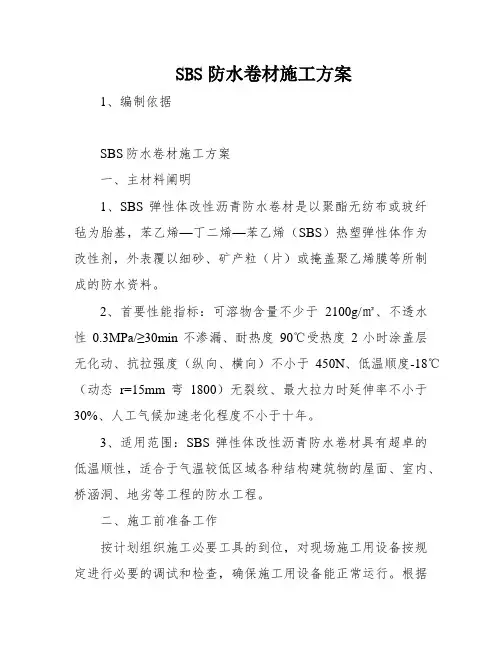

SBS防水卷材施工方案1、编制依据SBS防水卷材施工方案一、主材料阐明1、SBS弹性体改性沥青防水卷材是以聚酯无纺布或玻纤毡为胎基，苯乙烯—丁二烯—苯乙烯（SBS）热塑弹性体作为改性剂，外表覆以细砂、矿产粒（片）或掩盖聚乙烯膜等所制成的防水资料。
2、首要性能指标：可溶物含量不少于2100g/㎡、不透水性0.3MPa/≥30min不渗漏、耐热度90℃受热度2小时涂盖层无化动、抗拉强度（纵向、横向）不小于450N、低温顺度-18℃（动态r=15mm弯1800）无裂纹、最大拉力时延伸率不小于30%、人工气候加速老化程度不小于十年。
3、适用范围：SBS弹性体改性沥青防水卷材具有超卓的低温顺性，适合于气温较低区域各种结构建筑物的屋面、室内、桥涵洞、地劣等工程的防水工程。
二、施工前准备工作按计划组织施工必要工具的到位，对现场施工用设备按规定进行必要的调试和检查，确保施工用设备能正常运行。
根据本工程工期紧的特点，所有工具、设备必须备足、备全、备齐；落实材料供应计划，切实做好材料进场的检验工作，必要时抽样送检。
施工用具根据施工现场的实际情况要求，辅助材料均应采用符合国家行业标准的材料，如密封膏、冷底子油等。
并根据现场需要配备空气压缩机、喷涂压力罐、液化气喷枪、高压吹风机、抹子、刮板、安全带、铲、搅拌器、毛刷、专用火焰枪、壁纸刀、绳子、滚子等必备用具，以方便现场的施工。
三、施工方法1、热熔施工法热熔法是用加热器将卷材外表掩盖的有些胶结资料加热熔化后，使卷材与基面张贴健壮的办法，施工时在处理好的基面上，用加热器烘烤卷材粘结面使涂盖卷材熔化当发黑、发亮呈现熔融层即可推卷材张贴滚压、粘牢以使边缘处挤出熔融物为度。
选用专用喷枪靠火焰熔化SBS防水卷材外表可溶物至熔融态进行热熔粘铺，严格按国家屋面工程技术规范”（GB-2002）等技术标准执行施工，确保施工质量。
页脚内容1、编制依据2、施工步骤2.1基层检查验收基层要求表面干燥，其含水率按规定不应超过8%，或通过覆盖粘结试验。
弹性体(SBS)改性沥青防水卷材施工方案
弹性体(SBS)改性沥青防水卷材施工方案重庆市建新建筑防水材料厂工程部制弹性体(SBS)改性沥青防水卷材施工方案一、质量工作目标:1、具体质量目标：完全按GB50207—2000有关规定施工，树立新的精品工程。
2、检验方法和验收评定：按GB50207—2000有关规定执行。
1）层面工程施工中应做到分项工程的交接检查，未经检查验收，不得进行后续施工。
2）防水层施工中，每一道防水层完成后，应有专人进行检查，合格后方可进行下一道防水层的施工。
3）检验屋面有无渗漏和积水、排水系统是否畅通，可在雨后或持续淋水2 小时后进行。
有可能作蓄水检验的屋面宜作蓄水检验，其蓄水时间不宜小于24小时。
3、施工记录和归档资料内容与要求：施工日记中应将气候条件、施工人员、施工面积、特殊情况及处理等工程有关的内容记录下来，以供验收和存档所需。
4、工程验收时，应提交下列技术资料，并应归档：1）屋面工程施工方案和技术交底记录。
2）材料出厂质量证明文件及复试报告。
3）施工检验记录、淋水或蓄水检验记录、隐蔽工程验收记录、验评报告。
二、施工操作技术1、施工准备工作：1）施工工具：汽油喷灯、手铲、扫帚、钢丝刷、剪刀、滚刷、钢尺、直角尺、压子、灭火器等。
2）基层处理及要求：a、基层应坚实、具有一定强度、清扫干净、表面无浮土、砂粒等污物。
b、基层表面应平整、光滑、无松动、对残留砂浆块和突起物应以铲刀削平，不允许有凹凸、起砂现象。
c、平面基层应有3%的坡度，阴阳角处应抹成R=10毫米的圆弧形。
d、基层应干燥，含水率应小于9%为宜，不允许有明水。
e、对基层中的衔接缝、施工缝处以及开裂部位、必须嵌补缝隙，然后再作防水施工。
2、卷材施工工艺：1）涂刷冷底子油：用干刷法，在干燥的基层表面涂刷冷底子油，要求涂刷愈薄愈好，不得留有空白，切忌涂刷太厚，可用长柄刷滚刷。
涂刷时应顺着风向进行，等其表面干燥不粘手后即可进行下道工序。
2）定位、弹线、试铺：为了便于掌握卷材的方向、距离、尺寸，在进行正式铺贴前应试铺，按要求对料进行裁剪。
sbs改性沥青防水卷材施工方案
sbs改性沥青防水卷材施工方案由于建筑物面对着复杂多变的自然环境，使得建筑物防水工程变得尤为重要。
而sbs改性沥青防水卷材由于其优异的性能，成为了当前市场上的首选防水卷材，其优点主要体现在抗老化、耐热、防水等方面。
本文将重点介绍sbs改性沥青防水卷材的施工方案。
一、材料准备1. sbs改性沥青防水卷材2. 基材角度石英砂3. 接着剂（相容性良好的SBS改性沥青接触胶）4. 毛刷、焊接枪、打磨机等施工工具5. 隔离膜二、施工步骤1. 清理基础层首先需要对建筑物的基础层进行清理，确保其表面无油污、水分以及其它能影响基底附着力的物质。
如基础层下面为湿润土壤，则可以做一层防潮处理；如基础层为混凝土，则需将表面灰尘和多余的水分都彻底清理掉。
2. 粘贴角度石英砂选用石英砂材料有一定的粗糙度，可以起到增强附着力的效果，可以对石英砂使用焊接胶进行安装。
在位置上需要把物品整齐地安装，并用釉刷均匀地涂刷用于涂布焊接胶的位置，最后把石英砂压上去，用撑杆齐整的固定，便于填充接缝隙。
3. 安装隔离膜在贴合前可以根据现场实际情况进行调整，特别是对于“L”形角落部位和底板墩形的深入，可以切削或用多层隔离膜增强。
通过隔离膜，可以避免基础层水分和腐蚀物质的渗透。
提高防水材料的附着力。
4. 进行卷材贴合根据实际需要，量出合适的sbs改性沥青防水卷材长度，将其放置在施工区域内，平铺整齐即可。
贴面时按照施工面大小选择相应的焊接枪，通过热熔方法将同类卷材焊接在一起，不要留有空隙和间隔。
5. 接头处处理每贴完一卷卷材，需要在水平上即时平整，坚定填充接缝隙。
在接着处采用斜口焊接的方法，加强防水卷材的接缝稳定性。
三、总结sbs改性沥青防水卷材作为防水卷材的一种，用途广泛，应用范围极广。
通过本文对sbs改性沥青防水卷材的施工方案的详细讲解，相信懂该方案的技师可以运用它尽可能将其优势发挥出来，在施工中达到最佳的防水效果。
需要注意的是，施工过程中要注意安全，确保材料无损坏，施工团队能够安全高效地进行工作。
地下室SBS改性沥青防水卷材施工方案_3

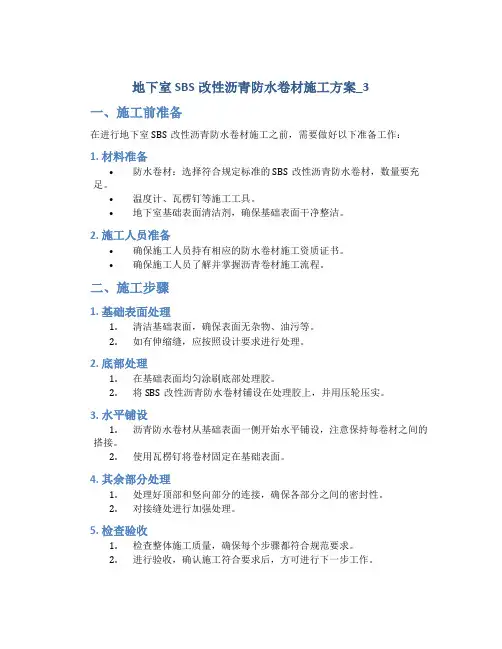

地下室SBS改性沥青防水卷材施工方案_3一、施工前准备在进行地下室SBS改性沥青防水卷材施工之前，需要做好以下准备工作：1. 材料准备•防水卷材：选择符合规定标准的SBS改性沥青防水卷材，数量要充足。
•温度计、瓦楞钉等施工工具。
•地下室基础表面清洁剂，确保基础表面干净整洁。
2. 施工人员准备•确保施工人员持有相应的防水卷材施工资质证书。
•确保施工人员了解并掌握沥青卷材施工流程。
二、施工步骤1. 基础表面处理1.清洁基础表面，确保表面无杂物、油污等。
2.如有伸缩缝，应按照设计要求进行处理。
2. 底部处理1.在基础表面均匀涂刷底部处理胶。
2.将SBS改性沥青防水卷材铺设在处理胶上，并用压轮压实。
3. 水平铺设1.沥青防水卷材从基础表面一侧开始水平铺设，注意保持每卷材之间的搭接。
2.使用瓦楞钉将卷材固定在基础表面。
4. 其余部分处理1.处理好顶部和竖向部分的连接，确保各部分之间的密封性。
2.对接缝处进行加强处理。
5. 检查验收1.检查整体施工质量，确保每个步骤都符合规范要求。
2.进行验收，确认施工符合要求后，方可进行下一步工作。
三、施工注意事项1.施工过程中，应注意防水卷材表面的保护，避免损坏。
2.施工现场应保持清洁，避免杂物进入防水层内影响施工质量。
3.在施工过程中，应根据天气情况调整施工工艺，确保施工质量。
4.施工结束后，应做好施工记录并进行工程验收。
通过以上施工方案，可以确保地下室SBS改性沥青防水卷材施工顺利进行，达到预期的防水效果。
高聚物改性沥青防水卷材专项施工方案

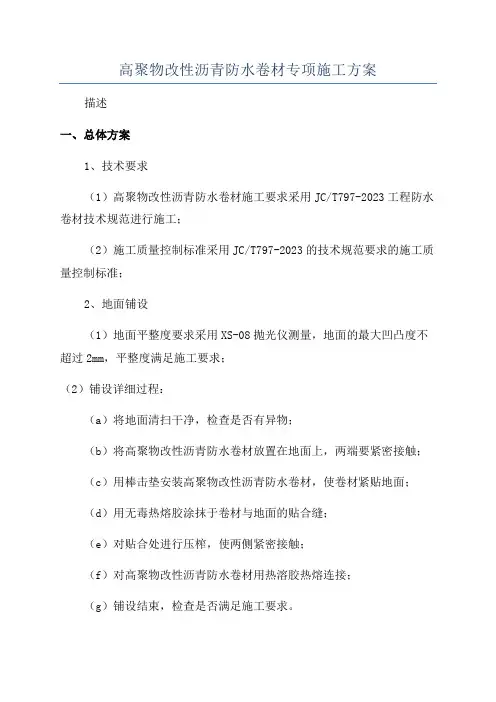

高聚物改性沥青防水卷材专项施工方案描述
一、总体方案
1、技术要求
（1）高聚物改性沥青防水卷材施工要求采用JC/T797-2023工程防水卷材技术规范进行施工；
（2）施工质量控制标准采用JC/T797-2023的技术规范要求的施工质量控制标准；
2、地面铺设
（1）地面平整度要求采用XS-08抛光仪测量，地面的最大凹凸度不超过2mm，平整度满足施工要求；
（2）铺设详细过程：
（a）将地面清扫干净，检查是否有异物；
（b）将高聚物改性沥青防水卷材放置在地面上，两端要紧密接触；
（c）用棒击垫安装高聚物改性沥青防水卷材，使卷材紧贴地面；
（d）用无毒热熔胶涂抹于卷材与地面的贴合缝；
（e）对贴合处进行压榨，使两侧紧密接触；
（f）对高聚物改性沥青防水卷材用热溶胶热熔连接；
（g）铺设结束，检查是否满足施工要求。
3、施工质量检查
（1）施工前，需要进行现场检查，确定施工场地、工具及用料的可用性；
（2）安装完毕后，需要进行施工质量检查，检查重点为地面铺设情况，两侧卷材贴合缝，热溶胶。
地下室sbs改性沥青防水卷材施工方案(附节点详图)
地下室SBS改性沥青防水卷材施工方案
一、项目背景
地下室作为建筑的重要组成部分，其防水工程直接关系到建筑质量和使用寿命。
采用SBS改性沥青防水卷材是目前常用且效果显著的防水措施之一，本文将详细
介绍地下室SBS改性沥青防水卷材的施工方案及相关节点详图。
二、施工方案
1. 材料准备
在施工前需准备好以下材料： - SBS改性沥青防水卷材 - 高强度胎基毡 - 聚乙烯背面涂层
2. 施工工艺
第一步：基面处理
1.基面必须平整、坚固、干燥、无积水，对于裂缝应先修补处理。
2.在基面上涂刷一遍均匀的底涂料，保证沥青卷材有良好的粘结性。
第二步：铺设防水卷材
1.将SBS改性沥青防水卷材按需要长度铺设在基面上，留有5-10cm的
重叠部分。
2.使用火炬进行焊接，确保卷材之间无缝连接。
第三步：焊接处理
1.在卷材与卷材的连接处进行二次热熔工艺，保障连接处牢固且无渗漏。
2.对卷材四周进行密封处理，确保整体防水效果。
3. 节点详图
详图将在实际施工过程中根据需要提供，以确保施工准确无误。
三、总结
地下室SBS改性沥青防水卷材施工是一项关键工程，施工过程中需严格按照规
范进行操作。
合理的施工方案及细致的施工工艺将为地下室防水提供可靠保障，延长建筑使用寿命。
以上为地下室SBS改性沥青防水卷材施工方案的介绍，希望能对相关人员在实
际工程中提供一定的参考和帮助。
SBS改性沥青防水卷材施工方案(高效版)
SBS改性沥青防水卷材施工方案(高效版)1. 项目概述本文档旨在提供SBS改性沥青防水卷材施工方案的高效版本，以确保施工过程顺利进行并达到预期效果。
本方案适用于建筑物屋面、地下室、隧道等需要进行防水处理的工程。
2. 材料准备在施工开始前，确保以下材料已被准备并检查过质量：- SBS改性沥青防水卷材- 粘结剂/胶水- 表面处理剂- 使用甲醇清洗表面之油/脂3. 施工步骤3.1 表面处理1. 清除表面的杂物和尘土。
2. 用甲醇清洗表面以去除油脂和其他污染物。
3. 将表面处理剂均匀涂刷在基层上。
3.2 粘贴卷材1. 使用粘结剂或胶水将SBS改性沥青防水卷材粘贴在基层上。
2. 粘贴时要确保卷材与基层贴合紧密，无空鼓和起泡。
3.3 卷材接缝处理1. 在卷材接缝处使用熔化后的SBS改性沥青进行密封。
2. 卷材接缝处理要保证接头牢固可靠，无漏水。
3.4 辅助层处理1. 部分工程需要进行辅助层处理，如防水层上铺设保护层或增强层。
2. 辅助层的材料和处理方式要符合设计要求。
3.5 防水层保护1. 检查整个防水层表面，确保无破损和缺陷。
2. 如有破损，及时修复。
3. 防水层施工完毕后，应及时进行防水层的保护，避免破坏。
4. 安全注意事项1. 在施工过程中，操作人员应佩戴必要的安全防护用品。
2. 粘结剂、胶水等材料应储存和使用在通风良好的地方，避免火源和高温。
3. 防水层施工时，应注意防止下雨和强风天气。
以上为SBS改性沥青防水卷材施工方案的高效版。
请根据实际情况和相关设计要求进行调整和实施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、编制依据：1、广东省《建筑防水工程技术规程》DBJ15-19-97。
2、中华人民共和国国家标准《屋面工程质量验收规范》GB50207-2002。
二、施工准备：1、进场材料有合格证、并出示给土建施工队。
2、各种屋面防水配套材料、工具准备齐全。
3、各种材料及配套材料进场数量能满足屋面工程的使用。
4、熟悉和会审图纸，掌握和了解设计意图，收集该品种卷材的有关资料。
5、向操作人员进行技术交底和培训。
6、确定质量目标和检验标准，做好施工记录。
7、提出施工内容要求。
8、掌握天气预报资料。
9、施工人员组织：项目经理、质安员、技术负责、施工队长各1人、施工队伍分2组，每组8人。
10、消防准备：①施工前申请点火证，施工现场进行热熔防水施工时，不得有焊接及其它明火作业。
②施工现场应备有粉末灭火器或砂袋。
三、施工工艺流程：（详见下页）四、基层要求：基层是防水层赖以存在的基础，基层的好坏直接关系到防水质量。
1、平整度：基层的平整度是保证卷材防水层质量的关键，如果基层表面凹凸不平或局部隆起，在作卷材防水层时，就容易出现卷材高低不平，在外力作用下易使卷材折皱、破裂，影响其防水工程的质量，找平层的平整度测定可用2m直尺检查，基面与直尺间的最大空隙不应超过5mm，且每米长度不得多于一处，空隙处只允许平缓变化。
1施工工艺流程2、坡度：如果屋面基层坡度过小未达到标准，甚至出现倒坡，则会使屋面排水不畅或长期浸泡在水中，降低防水层的使用寿命。
3、表面质量：如果基层表面酥松，强度过低，裂缝过大，就容易使防水层与基层粘结不牢，在使用过程中往往会造成防水层与基层剥离，而成为渗漏的主要原因之一。
基层必须压实平整，不得有酥松起砂，起皮现象。
24、含水率：基层含水率的大小，对不同类型的卷材有着不同程度的影响，广泛的讲基层要求干燥，含水率小于9%。
简宜测法：将1米见方卷材平坦地干铺在找平层上，静置3-4h，掀开检查，覆盖部位与卷材未见水湿印即可。
如果含水率过高应用喷枪加热器将基层烘干后进行施工。
五、施工操作要点、顺序：1、屋面找平层要求平整、密实、干燥、无凹凸等，防水施工队施工前应检查、修补较大的缺陷，做到局部补强，将尖突砂浆粒，灰尘清扫干净。
对阴阳角，管脚根部和排水口等节点部位特殊处理，开始施工时先做好节点或附加层屋面排水较集中部位（水落口、檐口、天沟、阴阳角、三缝等）预留，尔后补回。
之后定位、弹好基准线。
2、试铺卷材定位：按铺贴部位裁配好卷材从下往上摆好，其长、短边搭接各为80-100mm然后从两头往中间收好。
3、整装喷火枪：装喷枪软管，液化气灌，仔细连接好每一处连接点，集中放置安全地方。
4、固定端部卷材：把成卷的卷材抬至开始铺贴位置，展开卷材1m左右，对好长、短向的搭接缝，把展开的端部卷材由一人拉起（人站在卷材的正侧面），另一人持喷枪站在卷材的背面一侧（即待加热底面），慢慢旋开喷枪开关（不能太大），当听到燃料气味喷出的嘶嘶声，即可点燃火焰（点火的工人应站在喷头的侧后面，不可正对喷头），再调节开关，使火焰呈蓝色时即可进行操作。
操作时，先将喷枪火焰对准卷材与基面交接处，同时加热卷材底面粘胶层和基层。
此时提卷材端头的工人把卷材稍微前倾，并且慢慢地放下卷材，平铺在规定的基层位置上，再由另一人用手持压辊排气，并使卷材熔粘在基层，当深贴卷材的端头只剩下30cm左右时，应把卷材末端放在隔热板上，而隔热板的位置则放在已熔好的卷材上面，最后用喷枪火焰分别加热余下卷材和基层表面，待加热充分后，再提起卷材粘贴于基层上予以固定。
5、卷材大面铺贴：粘贴好端部卷材后，持枪人应站在卷材滚铺的前方，把喷枪对准卷材和基面的交接处，使之同时加热卷材和基面，注意喷枪头不可离卷材太近或太远，一般距离为50-100mm距离，与基层成30-45度角。
此时推滚卷材的工人应蹲在已铺好的端部卷材上面，待卷材加热充分后应可缓3缓地推压卷材，并随时注意卷材的搭接缝宽度，与此同时，另一人紧跟其后，用棉纱团从中间向两边抹压卷材，赶出气泡，并用抹刀将溢出的热熔胶刮压抹平。
6、辊压：距熔粘位置1-2m处，用压辊从卷材一端按顺序先横向再纵向滚压多遍，排除卷材与基层间的空气，使卷材与基层粘合牢固，重点部位应重复多次。
7、热熔搭接缝口，检查、密封。
在热熔粘结接缝之前，应先将下一层卷材表面的防粘隔离层用喷枪熔烧掉，以利搭接缝粘结牢固。
然后由持喷枪的工人拿好烫板柄，把烫板沿搭接线向后移动，喷枪火粉随烫板一起移动，喷枪应紧靠烫板，并距卷材高约50-100mm，喷枪移动速度要控制合适，以刚好熔去隔离层为准。
在移动过程中，烫板和喷枪要密切配合，切忌火焰烧伤或烫损搭接处的相邻卷材面。
另外在加热时还应注意喷嘴不能触及卷材，否则极易损伤或戳破卷材。
8、搭接缝粘合、滚压排气：滚压时，待搭接缝口有热熔胶（胶粘剂）溢出，收边人员趁热用棉纱团抹平卷材后，即可用抹灰刀把溢出的热熔胶刮平，沿边封严，对于卷材短边搭接缝，还可用抹灰刀挑开，同时用汽油喷灯烘烤卷材搭接处，待加热至适当温度后，随即用抹灰刀将接缝处溢出的热熔胶刮平、封严。
9、所有卷材靠女儿墙边均采用外密封胶密封。
最后清理现场检查、修理。
六、屋面特殊部位处理：1、收头处理：卷材收头是卷材防水层的关键部位，处理不好就会渗漏，因此对卷材收头必须做固定、密封。
2、局部空铺处理：卷材粘贴到找平层上后，由于结构、温差等变形，常常将防水层拉裂而导致渗漏。
因此，屋面板板端缝上面应沿屋面板的端缝上先单边点贴一层卷材，屋面上平面与立墙的交接处应空铺卷材，以适应变形的需要。
3、天沟、檐沟及水落口处理：在铺贴天沟、檐沟卷材前，应先对水落口进行处理，水落口杯的上口高度，应根据沟底坡度，附加层厚度及排水坡度加大的尺寸，计算出杯口的标高，水落口杯与基层接触处应留20×20mm的凹4槽，用密封材料嵌填严密，再铺贴水落口处的卷材。
4、伸出屋面管道的卷材处理：伸出屋面管道的找平层应抹成圆锥台，高出屋面找平层30mm，以防止根部积水。
在管道根部与找平层之间应预留20×20mm凹槽嵌填密封材料，以适应管道的胀缩，然后应加铺附加层，最后作防水层。
5、阴阳角处理：阴阳角是屋面变形比较敏感的部位，在这些部位防水层容易被拉裂，加之这些部位是三面交接之处，施工比较麻烦，稍有不慎就不容易封闭严密。
平面与立面的转角处，卷材的接缝应留在平面上距立面不小于600mm处。
转角处卷材加层宽度不小于300mm。
七、质量要求及保护措施：1、防水卷材具有产品出厂合格证、说明书等。
2、对施工人员进行岗前技术交底。
严格按施工规范和操作规程施工，做到材料不合格不用，施工条件不具备不施工。
3、检查验收，在自检基础上进行专检，每道工序必须通过检查验收合格后，才可进行下道工序施工。
4、认真做好成品保护，施工时和成品养护期内不允许硬底鞋踩踏，不准使用尖锐利器工具、物品撞击，不得使用手推车压碾。
如发现有损坏，要及时进行修补。
5、防水层不许有裂纹、砂眼、鼓泡、脱落等现象，如出现此现象要及时处理和返工。
6、防水卷材严禁在雨天施工，五级风及其以上时不得施工，气温低于0℃不宜施工。
7、按广东省DBJ15-19-97规范及设计图纸要求进行验收。
八、安全生产与劳动保护：除了遵守防水卷材热法操作工艺有关要求外，还应特别注意以下几点：1、热熔施工容易着火、必须注意安全。
施工现场不得有其它明火作业，遇屋面有易燃设备（如玻璃钢冷却塔）时，应采取隔离保护措施，以免引起火灾。
2、火焰喷枪或汽油喷灯应由专人保管和操作，点燃的火焰喷枪（喷灯）不准对着人员或堆放卷材处，以免烫伤或着火。
3、喷枪使用前，应先检查液化气钢瓶开关及喷枪开关等各个环节的气密性，确认完好无损后才可点燃喷枪。
喷枪点火时，喷枪开关不能旋到最大状5态，应在点燃后再缓缓调节。
4、注意喷枪火焰与卷材距离，加热时间和移动速度，以免卷材过热而变质。
5、在不通风环境下进行热熔法施工时，应有通风设施，施工人员应缩短作业时间。
6、热熔施工的卷材防水层，在施工后不要立即上人。
九、安全措施：1、防水工程由培训过的专业人员施工，为施工人员备齐工作服、安全帽、手套、软底鞋等，必要时要准备有关防毒、防护、安全用具。
2、施工时，必须服从甲方的统一领导管理，遵守工地的各项管理制度，配合好工地的各项工作。
3、施工队伍在现场施工如有遇到什么问题及时与工地领导协商解决。
下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词6我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。
三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。
）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭!最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。
致谢词2在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。
他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。
这篇论文是在老师的精心指导和大力支持下才完成的感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。
感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。
谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表7示衷心的感谢。
开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。
其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。
