2、电源部分：电源是门禁控制器中非常重要的部分，提供 给元器件稳定、干净的工作电压是稳定性的必要前提，但 220伏特的市电经常不稳定，可能存在电压过低、过高、波 动、浪涌等现象，这就需要电源具有良好的滤波和稳压的 能力。此外电源还需要有很强的抗干扰能力，所谓干扰包
括高频感应信号、雷击等。
控制器内部的不间断电源也是很必要的，并且不间断电 源必须放置在控制器机箱的内部，保证不能轻易被切断或 破坏；
判别方法：
更换读卡器，若故障仍然存在，则排除原因②； 处理方法： 原因①：检查线路
4．读卡器LED指示灯常绿，不读卡，门锁一直打开，通讯 正常。 可能原因： ①操作人员将门禁器状态设置为常开，或其它原因导致
控制器处于常开状态；
②控制器故障； 处理方法： 原因①：将门锁控制器状态设为正常，若故障现象仍然 存在，则更换控制器。
控制执行机构
出入口控制执行机构执行从出入口管理子系统发来 的控制命令，在出入口作出相应的动作，实现出入 口控制系统的拒绝与放行操作。
常见的如：电控锁、挡车器、报警指示装置等被控 设备，以及电动门等控制对象
传感与报警单元部分
传感与报警单元部分包括各种传感器、探测器和按钮等设 备，应具有一定的防机械性创伤措施。门禁系统中最常 用的就是门磁和出门按钮，这些设备全部都是采用开关 量的方式输出信号，设计良好的门禁系统可以将门磁报 警信号与出门按钮信号进行加密或转换，如转换成TTL电 平信号或数字量信号。同时，门禁系统还可以监测出以 下报警状态：报警、短路、安全、开路、请求退出、噪 声、干扰、屏蔽、设备断路、防拆等状态，可防止人为 对开关量报警信号的屏蔽和破坏，以提高门禁系统的安 全性。另外门禁系统还应该对报警线路具有实时的检测 能力（无论系统在撤、布防的状态下）。
门禁系统培训资料
门禁系统使用手册1门禁软件使用双击打开门禁软件2实时状态信息查看2.1实时刷卡记录查看2.2设备状态信息查看选择硬件配置，选择控制器，选择诺金控制器，选择状态3新用户发卡授权3.1新建用户3.2输入用户信息3.3对应用户添加卡和权限设置之后一个用户发卡就完成了，控制要保证已连接，这时此用户就可以刷开对应权限的门如果添加用户比较多，卡都添加完成后。
那就按照下面操做一遍，下载已添加好的用户卡和设置。
4创建用户权限分类例如：有一部分只能在1号门刷卡，有些部分只能在2号门刷卡，有一些用户3 号门和4号门都可以刷，此处就是先创建好权限类，有多少种权限类，就创建多少个访问码4.1选择数据库配置，点击访问码，右键在空白区域单击新建访问码4.2此处填写权限类的名称，例如1号门，2号门等，时区选择系统所有时间4.3添加逻辑设备，是添加具体的那几个门权限，如果这里创建的是1号门权限，就要把一号门的门禁添加上4.4这里是添加公司，添加用户时可以选择在那个公司，一个用户只能选择一个公司，所以有多少个权限类就需要创建多少个公司，此处是新建公司4.5输入权限的信息确定保存4.6此处选择之前创建好的访问码，选择要和公司名称的权限对应的，公司可以添加多个访问码访问码、公司都添加好后，就可以新建用户了5报表的使用根据不同的内容，导出不同的信息，点击预览，出现报表信息，然后导出成所需要的格式。
6遇到问题：打开门禁软件，如果出现如下错误请查看服务：开始菜单，选择控制面板，管理工具，选择服务，进入以后查找Pro-Watch Sever服务，右键选择启用就可以了如果服务已经启动还不行，请查看网络，门禁服务器状态是否正常：门禁服务器IP地址：10.9.17.2 是否可以PING通11。
门禁培训资料

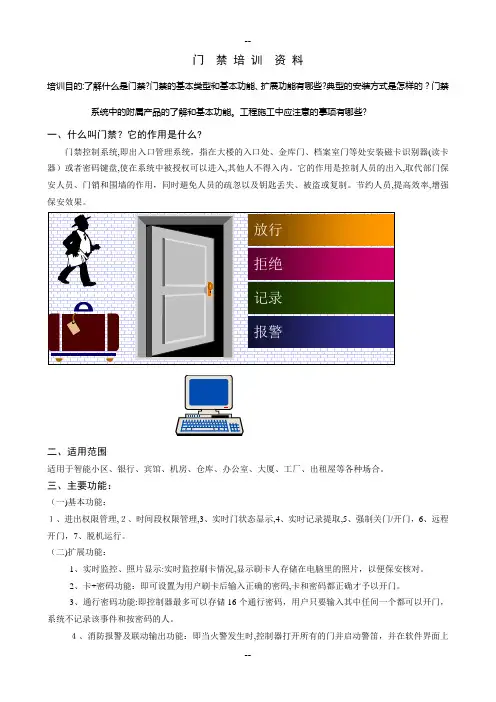

门 禁 培 训 资 料培训目的:了解什么是门禁?门禁的基本类型和基本功能、扩展功能有哪些?典型的安装方式是怎样的？门禁系统中的附属产品的了解和基本功能。
工程施工中应注意的事项有哪些?一、什么叫门禁？它的作用是什么?门禁控制系统,即出入口管理系统，指在大楼的入口处、金库门、档案室门等处安装磁卡识别器(读卡器）或者密码键盘,使在系统中被授权可以进入,其他人不得入内。
它的作用是控制人员的出入,取代部门保安人员、门销和围墙的作用，同时避免人员的疏忽以及钥匙丢失、被盗或复制。
节约人员,提高效率,增强保安效果。
二、适用范围适用于智能小区、银行、宾馆、机房、仓库、办公室、大厦、工厂、出租屋等各种场合。
三、主要功能：（一)基本功能：１、进出权限管理,２、时间段权限管理,3、实时门状态显示,4、实时记录提取,5、强制关门/开门，6、远程开门，7、脱机运行。
（二)扩展功能：1、实时监控、照片显示:实时监控刷卡情况,显示刷卡人存储在电脑里的照片，以便保安核对。
2、卡+密码功能：即可设置为用户刷卡后输入正确的密码,卡和密码都正确才予以开门。
3、通行密码功能:即控制器最多可以存储16个通行密码，用户只要输入其中任间一个都可以开门，系统不记录该事件和按密码的人。
４、消防报警及联动输出功能：即当火警发生时,控制器打开所有的门并启动警笛，并在软件界面上显示。
5、非法闯入报警:即没有通过合法方式（刷卡、按钮等)强行开门或者破门而入，系统监控界面会用红色信号提示，并驱动电脑音箱或报警器鸣叫。
6、门长时间未关闭报警:门补合法打开２5秒后忘记关门,系统会提示报警。
7、胁迫报警：即工作人员被胁迫要求打开门的时候，工作人员进以在密码键盘上输入胁迫密码，门被打开，工作人员的人身不会受到恼羞成怒的歹徒伤害,总控制中心的软件界面已经显示该地点有被胁迫开门的报警信息，音箱发出报警声音。
8、非法卡刷卡报警:即未授权的卡试图刷卡系统有报警信息。
９、返潜回、防尾随功能:假如进门未刷卡，是尾随别人地来的，出门刷卡时系统就不准他出去；如果出门未刷卡，尾随别人出去，下次就不准他进来。
门禁系统培训ppt
一、门禁系统
• 1、门禁定义及应用
• 门禁系统，在智能建筑领域，意为Access Control System，简称ACS。
指“门”的禁止权限，是对“门"的戒备防范。这里的“门”，广义 来说，包括能够通行的各种通道，包括人通行的门，车辆通行的门等。 因此，门禁就包括了车辆门禁。在车场管理应用中，车辆门禁是车辆 管理的一种重要手段，不以收取停车费为目的，主要是管理车辆进出 权限。 • 出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动 识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计 算机技术，通讯技术，生物技术等诸多新技术。它是解决重要部门出 入口实现安全防范管理的有效措施。适用各种机要部门，如银行、宾 馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂 等。 • 门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一 套完整的出入管理系统。它在工作环境安全、人事考勤管理等行政管 理工作中发挥着较大的作用。
（3）管理软件功能
灵活的权限管理 ： 可以设置某个人能过哪几个门，或者某个人能过所有的门。也可设置 某些人能过哪些门。设置结果可以按门或者按人来排列，用户可以很清 晰地看到 某个门哪些人能过，或者某个人可以通过哪些门。一目了然， 并可以打印或者输出到Excel报表中。 时间段权限管理功能： 可以设置某个人对某个门，星期几可以进门，每天三个几点到几点 可以进门。 脱机运行 通过软件设置上传后，控制器会记住所有权限 和记录所有信息，即使电脑软件和电脑关闭，系统依然可以正常脱机正 常运行，即使停电信息也永不丢失。 实时监控 照片显示 门状态显示功能 ： 可以实时监控所有门刷卡情况和进出情况，可以实时显示刷卡人预先 存储在电脑里的照片，以便保安人员和本人核对。如果接上了门磁信号 线，用户可以一目了然看到哪些门是开着的，哪些门是关着的。合法卡 的实时记录以绿色的方式显示，非法卡的记录以橙色的方式记录，报警 记录以红色的方式显示，便于提醒保安人员注意。如果加装视频门禁设 备，还可以在客户刷卡的时候进行实时的照相和录像。
门禁系统基础培训(经典)
门禁系统的日常维护
总结词
定期检查门禁系统的运行状况，保持系统清洁，及时更新软件和固件，确保系统正常运 行。
详细描述
为了确保门禁系统的正常运行，用户需要定期检查系统的各项功能是否正常，如刷卡、 密码输入、报警等。同时，用户也需要保持系统的清洁，避免灰尘和污垢影响系统的正
常运行。此外，用户还需要及时更新软件和固件，以获得更好的使用体验和安全性。
未来的门禁系统将更加依 赖于云端技术和远程通信 技术，实现更加灵活和便 捷的管理和控制。
THANKS.
门禁系统的安装与调
03
试
安装前的准备工作
了解门禁系统的基本原理和组成
01
在开始安装前，需要了解门禁系统的工作原理和主要组成部分，
包括读卡器、控制器、门锁等。
确定安装位置和布局
02
根据实际需求和安全要求，确定门禁系统的安装位置和布局，
包括读卡器的安装高度、门锁的类型和位置等。
准备所需的工具和材料
03
报警功能
当非法入侵、尾随、门未关闭等情况 发生时，门禁系统应能及时发出报警 信号。
门禁系统的可靠性保障
稳定性设计
备份与恢复
门禁系统的硬件和软件应经过严格的质量 控制和测试，确保在各种情况下都能稳定 运行。
提供备份电源、数据存储和恢复功能，确 保在断电或故障情况下，门禁系统仍能正 常运行。
定期维护
故障处理
生物识别技术原理
生物识别技术种类
指纹识别、虹膜识别、人脸识别等，每种技术都有其独特的原理 和应用场景。
生物识别技术工作流程
生物识别技术通过采集用户的生物特征信息进行身份验证，例如指 纹识别技术通过采集用户的指纹信息进行身份验证。
门禁基础培训
工厂企业门禁系统通常采用刷卡、密码、指纹、面部识别等验证方式，对进出人员进行身份识别和权 限管理。该系统能够与工厂企业的生产管理系统联动，实现人员、车辆、货物的进出自动化管理，提 高工厂企业的生产效率和安全性。
04 门禁系统安全与防范
门禁系统的安全策略
01
02
03
授权访问控制
门禁系统应具备授权访问 控制功能，只允许授权人 员通过门禁，限制未授权 人员进入。
门禁系统的故障排查
观察法
通过观察门禁设备的外 观和运行状态，初步判
断故障原因。
替换法
排除法
诊断程序
用正常设备替换疑似故 障设备，以确定是否为
设备故障。
逐一排查可能导致故障 的因素，缩小故障范围。
使用门禁系统提供的诊 断程序或软件工具进行
故障排查。
门禁系统的优化升级
硬件升级
根据需要更新门禁系统的硬件 设备，如更先进的读卡器、控
门禁系统的软件配置
门禁系统的软件配置是指对门禁系统进行设置和控制所需的软件程序。
中心管理软件负责对门禁系统进行集中管理和控制，可以实现用户管理、 权限设置、数据统计等功能。
门禁系统的软件配置还包括对控制器、读卡器、门锁等硬件设备的驱动 程序和通讯协议的设置和管理。这些设置和配置需要遵循相关的标准和 规范，以确保门禁系统的稳定性和安全性。
制器等。
软件优化
优化门禁系统的软件程序，提 高其运行效率和稳定性。
安全升级
定期更新门禁系统的安全策略 ，以应对新的安全威胁。
培训和管理
对使用门禁系统的人员进行培 训和管理，确保其正确使用和
维护系统。
THANKS FOR WATCHING
感谢您的观看
门禁基础培训资料
普通小区可能采用简单的门禁设备， 如电动门、栏杆等，以保障居民的安 全。
公共场所门禁系统
博物馆
博物馆的门禁系统可以控制人员进出，防止文物被盗或损坏 ，同时也可以控制客流量。
图书馆
图书馆的门禁系统可以管理读者的进出，确保只有经过授权 的人员才能进入。
其他应用场景
商业场所
购物中心、百货公司等商业场所可能采用门禁系统来控制客流量和安全管理。
对较低。
门禁系统的安全性能
防尾随功能
门禁系统能够防止未经 授权的人员尾随合法用
户进入。
报警功能
当出现异常情况时，门 禁系统能够及时发出报
警信号。
数据记录与追溯
门禁系统能够记录所有 进出人员的身份信息和 时间，便于事后追溯和
管理。
防止强行闯入
门禁系统配备相应的物 理结构，能够有效防止
强行闯入行为。
03
门禁系统的安全性能提升
多重身份验证
采用多重身份验证机制， 如指纹+虹膜或动态口令 等，提高门禁系统的防破 解能力。
数据加密传输
采用数据加密传输技术， 确保门禁系统数据传输的 安全性和完整性。
安全审计与监控
建立完善的安全审计和监 控机制，对门禁系统进行 实时监控和记录，及时发 现和处理安全事件。
THANKS
02
CATALOGUE
门禁系统的工作原理
门禁系统的基本原理
门禁系统是一种电子安全系统，通过技术手段对出入口进行控制和管理，以保障特 定场所的安全。
门禁系统基于计算机技术、网络通讯技术和自动控制技术，实现对出入口的智能化 管理。
门禁系统通过识别用户的身份信息，控制出入口的开启或关闭状态，实现对出入口 的安全管理。
门禁技术培训
感应卡门禁管理系统培训
产品及应用的特点
•多样化的产品结构 •识别方式的多样性 •广泛的应用领域 •与日常工作紧密结合 •与建筑环境溶为一体
感应卡门禁管理系统培训
系统评价
系统安全性 系统可靠性 使用方便性 应用灵活性 功能扩展性 结构开放性
感应卡门禁管理系统培训
非接触识别技术正成为出 入口识别系统的主流，生 物特征识别技术已步入实 用阶段，复合识别方式的 应用越来越普遍。
出入口管理子系统是出入口控制系统的管 理与控制中心 其具体功能如下：
它是出入口控制系统人机界面
负责接收从出入口识别装置发来的 目标身份等信息
指挥 驱动出入口控制执行机构的动 作
出入目标的授权管理对目标的出入 行为能力进行设定如：出入目标的访 问级别 出入目标某时可出入某个出入 口 出入目标可出入的次数等
• HMF2有不带键盘和带键盘两种规 格;适于 不同场合下应用
技术规格
• 适用卡片：符合MIFAIR标准的IC卡 • 输出格式：Wiegand 26bits ;40bits;8bits键盘 • 读卡指示：LED;蜂鸣器
HMF-2
123 456 789 *0#
NEW
感应卡门禁管理系统培训
LK01 传输模块
门禁系统的应用需求 出入口管理的需要
出入口安全的需要
感应卡门禁管理系统培训
•系统安全性 •系统可靠性 •使用方便性 •应用灵活性 •功能扩展性 •结构开放性
门禁系统需解决的问题
感应卡门禁管理系统培训
•系统安全性 •系统可靠性 •使用方便性 •应用灵活性 •功能扩展性 •结构开放性
2000 系统解决的问题
•采用集散控制结构； •建议采用星型拓扑连接； •门禁控制器在网络运行模式下;即使脱 网仍可正常工作 ； •使用非接触感应式读卡技术;绝无读卡时 的机械损伤
