数据采集传输仪
数据采集传输仪器检查内容
数据采集传输仪器检查
检查数据采集仪是否符合HJ 477和HJ 212的有关规定。
1.1 仪器参数检查
自动监控仪器和数据采集传输仪器中数据采集参数设置应一致；参数设置与验收、登记备案或上一次有效性审核一致。
（传输模拟信号的需校对量程）
不正常情形判别：
存在数据采集参数高限设置过低或低限设置过高情况；参数设置与验收、登记备案或上一次有效性审核不一致。
1.2 线路连接检查
自动监控仪器与数据采集传输仪器间的数据线路正常连接。
不正常运行情形包括（不限于）以下情况：
a、数据采集传输仪与自动监控仪器间加装有不明的数据处理设备（如可编程控制器）或信号处理设备（如滤波器等限制电流波动范围的设备）；
b、数据采集传输仪器与通信设备（调制解调器、无线发射器、光纤通讯设备）之间连接其他不明设备。
c、自动监控设施停止工作后，数据采集传输仪仍产生并自动发送与实际情况不相符的数据。
1.3 数据传输检查
上位机与数据采集单元采集的实时数值应一致。
不正常运行情形包括（不限于）以下情况：加装软件限制数据大小和调整数据。
数据采集仪的功能与介绍

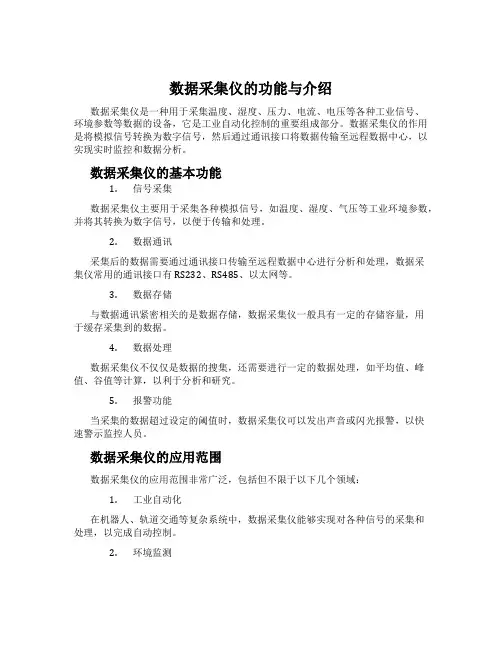

数据采集仪的功能与介绍数据采集仪是一种用于采集温度、湿度、压力、电流、电压等各种工业信号、环境参数等数据的设备，它是工业自动化控制的重要组成部分。
数据采集仪的作用是将模拟信号转换为数字信号，然后通过通讯接口将数据传输至远程数据中心，以实现实时监控和数据分析。
数据采集仪的基本功能1.信号采集数据采集仪主要用于采集各种模拟信号，如温度、湿度、气压等工业环境参数，并将其转换为数字信号，以便于传输和处理。
2.数据通讯采集后的数据需要通过通讯接口传输至远程数据中心进行分析和处理，数据采集仪常用的通讯接口有RS232、RS485、以太网等。
3.数据存储与数据通讯紧密相关的是数据存储，数据采集仪一般具有一定的存储容量，用于缓存采集到的数据。
4.数据处理数据采集仪不仅仅是数据的搜集，还需要进行一定的数据处理，如平均值、峰值、谷值等计算，以利于分析和研究。
5.报警功能当采集的数据超过设定的阈值时，数据采集仪可以发出声音或闪光报警，以快速警示监控人员。
数据采集仪的应用范围数据采集仪的应用范围非常广泛，包括但不限于以下几个领域：1.工业自动化在机器人、轨道交通等复杂系统中，数据采集仪能够实现对各种信号的采集和处理，以完成自动控制。
2.环境监测数据采集仪能够采集环境参数如温度、湿度、CO2浓度等，并进行数据分析，以帮助环境监控人员快速处理问题。
3.能源管理数据采集仪对于能源运行数据的采集和分析非常重要，通过数据采集仪，我们可以对能源的消耗情况进行监控和分析，以提高能源利用率。
常见的数据采集仪类型和品牌1.温湿度数据采集仪作用：用于测量和记录环境温度、湿度，并进行数据上传或数据存储。
品牌：迈阔、徕卡、艺和等。
2.压力数据采集仪作用：用于测量和记录各种压力变化，如水力压力、气体压力等，并进行数据处理。
品牌：仪德通、安捷、贝加莱、飞思卡尔等。
3.数字多路数据采集仪作用：用于采集多个信号，如温度、湿度、电流、电压等，并进行数据处理。
污染源在线自动监控(监测)数据采集传输仪技术要求
数据采集精度≥12bit，采集
频率≥1Hz。
传 输 方 式 ： 支 持 光 纤 宽 带 工作电压：AC220V±20％，
/ADSL/CDMA/GPRS/MODEM 等 多 种 50Hz。
传输方式，支持一对一，一对多 额定功耗：≤6W 平均无故障
转发方式（数采仪可以同时向一 运行时间：10000 小时以上
2.2 制定的方法
2.2.1 按照标准编制程序进行； 2.2.2 在调研收集资料的基础上完成本标准的征求意见稿；
3
2.2.3 对依据不强或把握不太准的指标进行必要的调查与测试验证。
2.3 技术依据和相关资料
2.3.1 污 染 源 在 线 自 动 监 控 （ 监 测 ） 系 统 数 据 传 输 标 准 （HJ/T212-2005）； 2.3.2 有关数据采集传输仪的研究成果与研制技术； 2.3.3 标准化工作导则 标准的结构和编写规则（GB/T 1.1-2000）。
1
污染源自动监控能力建设工作开展至今，亟需建立全国规范、统 一的污染源自动监控体系。数据采集传输仪作为监控体系中连接环保 部门和污染源的关键性设备，其技术规格和性能指标一直没有统一的 技术要求和标准。为增强数据采集传输仪的规范性、通用性和实用性， 迫切需要对数据采集传输仪的性能指标做统一规定
为确保数据采集传输仪的质量，保障数据采集传输的可靠有效， 必须对数据采集传输仪进行适用性检测，经检测合格并列入合格目录 的数据采集传输仪才能在自动监控工作中选用。目前，对专用于污染 源在线自动监控（监测）领域的数据采集传输仪，国家环保总局环境 监测仪器质检中心尚未正式开展适用性检测工作。为推动数据采集传 输仪的适用性检测，有必要尽快制定数据采集传输仪的性能试验方 法。
以环境保护行业标准的形式发布“污染源在线自动监控（监测） 数据采集传输仪技术要求”十分必要，可以为数据采集传输仪的生产、 检测及使用提供技术依据，为仪器供应商和用户提供有力的技术支 持，有利于降低生产成本、提高产品质量。
数据采集传输仪说明书
3 产品参数
机箱设计：符合EN60529/10.91标准。 外形尺寸：340×255×120 mm 重量：5.7 Kg 安装方式：壁挂 设备运行温度：-20℃～+60℃ 相对湿度：5％～95％ 无凝结 工作电源：AC220V±15%（50HZ） 平均无故障运行时间（MTBF）:≥25000小时 功耗：最大功耗为2.7W；正常情况下功耗为2.1W。 MCU ：ARM7 SEP4020。 10M/100M 自适应以太网 32M SDRAM 64M NandFlash RTC 日历时钟，纽扣电池持续供电 TFT LCD:
数据采集传输仪
用 研究院电子信息中心
目录
目录 ........................................................................................................................................................................... 2 术语与定义 ............................................................................................................................................................... 3 1 产品介绍 ........................................................................................................................................................... 4 2 产品外观 ........................................................................................................................................................... 4 3 产品参数 ........................................................................................................................................................... 5 4 功能特点 ........................................................................................................................................................... 6 5 人机交互部分说明 ........................................................................................................................................... 7 5.1 LED 灯 ........................................................................................................................................................ 7 5.2 按键 ........................................................................................................................................................... 8 5.3 液晶屏 ....................................................................................................................................................... 8 5.3.1 液晶屏首页 ............................................................................................................................................... 8 5.3.2 菜单 ........................................................................................................................................................... 9 5.3.2.1 菜单结构 ............................................................................................................................................... 9 5.3.2.2 菜单说明 ............................................................................................................................................. 12 6 接口说明 ......................................................................................................................................................... 12 6.1 主板接口说明 ......................................................................................................................................... 12 6.2 端子接口说明 ......................................................................................................................................... 13 附录 1. 历史数据的查看与导出 ..................................................................................................................... 13 附录 2. 系统升级 ............................................................................................................................................. 15 附录 4. 按键板的基本操作 ............................................................................................................................. 25 附录 5. 安装场所选择注意事项 ..................................................................................................................... 27 附录 6. 迅腾 DTU 的安装与设置 ..................................................................................................................... 27 附录 7. 宏电模块配置 ..................................................................................................................................... 33 附录 8. 典型应用 ............................................................................................................................................. 34
数据采集传输仪企业标准
N56江苏天泽环保科技有限公司企业标准Q/DBR××数据采集传输仪江苏天泽环保科技有限公司 发布前言TINZ-DAP-200型数据采集传输仪是我公司研制的新产品，本标准技术指标体系参照了国家环境保护总局2009年发布的HJ477-2009《污染源在线自动监控（监测）数据采集传输仪技术要求》标准。
为提供指导、组织生产、交货验收和监督检查的依据，根据《中华人民共和国标准化法》的规定，特制定本标准。
本标准的编写符合GB/T 1.1-2009《标准化工作导则第1部分:标准的结构和编写规则》的要求。
本标准由江苏天泽环保科技有限公司提出并负责起草。
本标准主要起草人：徐宏飞。
本标准首次发布于2010年7月。
本标准自实施之日起，有效期为3年。
数据采集传输仪1 范围本标准规定了TINZ-DAP-200型数据采集传输仪的产品分类、要求、试验方法、检验规则、包装、标志、运输及贮存。
本标准广泛适用于环保、石油、化工、交通、电力等领域的监测监控用排数据采集传输仪（简称采集仪）。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL ）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 6587.4 电子测量仪器 振动试验GB/T 17214.1 工业过程测量和控制装置 工作条件 第1部分:气候条件 GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626.4-2006 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度 GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验 HJ/T 212 污染源在线自动监控（监测）系统数据传输标准HJ 477-2009 污染源在线自动监控（监测）数据采集传输仪技术要求 3 术语与定义GB 477中的术语和定义适用于本标准。
数据采集传输仪技术要求

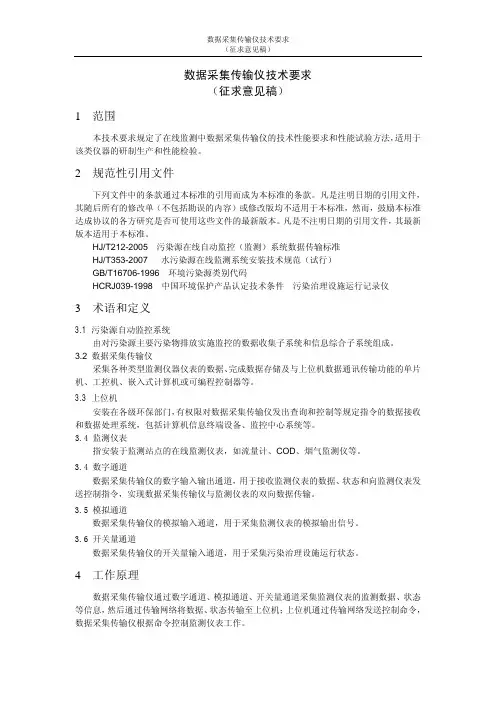

数据采集传输仪技术要求（征求意见稿）1 范围本技术要求规定了在线监测中数据采集传输仪的技术性能要求和性能试验方法，适用于该类仪器的研制生产和性能检验。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
HJ/T212-2005 污染源在线自动监控（监测）系统数据传输标准HJ/T353-2007 水污染源在线监测系统安装技术规范（试行）GB/T16706-1996 环境污染源类别代码HCRJ039-1998 中国环境保护产品认定技术条件污染治理设施运行记录仪3 术语和定义3.1 污染源自动监控系统由对污染源主要污染物排放实施监控的数据收集子系统和信息综合子系统组成。
3.2 数据采集传输仪采集各种类型监测仪器仪表的数据、完成数据存储及与上位机数据通讯传输功能的单片机、工控机、嵌入式计算机或可编程控制器等。
3.3 上位机安装在各级环保部门，有权限对数据采集传输仪发出查询和控制等规定指令的数据接收和数据处理系统，包括计算机信息终端设备、监控中心系统等。
3.4 监测仪表指安装于监测站点的在线监测仪表，如流量计、COD、烟气监测仪等。
3.4 数字通道数据采集传输仪的数字输入输出通道，用于接收监测仪表的数据、状态和向监测仪表发送控制指令，实现数据采集传输仪与监测仪表的双向数据传输。
3.5 模拟通道数据采集传输仪的模拟输入通道，用于采集监测仪表的模拟输出信号。
3.6 开关量通道数据采集传输仪的开关量输入通道，用于采集污染治理设施运行状态。
4 工作原理数据采集传输仪通过数字通道、模拟通道、开关量通道采集监测仪表的监测数据、状态等信息，然后通过传输网络将数据、状态传输至上位机；上位机通过传输网络发送控制命令，数据采集传输仪根据命令控制监测仪表工作。
环保数采仪的用途
环保数采仪的用途环保数采仪全称为环境保护数据采集传输仪，是一款数据软件，主要应用于环境在线监测系统现场端。
主要是结合各地在线监控工作的需求，特地推出的一款遵循国家环保行业标准设计的专用数据采集网关，是现场仪表与上位机系统的重要且必不可少的连接仪器。
主要工作流程是通过环保数采仪提供的RS232/RS485 口对在监测设备终端采集的数据进行相应的接收、存储、传输等一系列工作。
环保数采仪还可以做到将采集到的数据通过无线网络进行传输，同时提供历史数据存储和查询功能，以便后续的调用，是环保监测领域必不可少的硬件产品，对环保行业起到了非常重要的作用。
此类设备一般可广泛适用于空气质量监测、环境噪声监测、水质在线监测、土壤监测等各个领域，环保数采仪对环保行业起到了重要的作用，同时各地数据传输到环保局，有利于有关部门对环境进行重点的整治。
智易时代ZWIN-SC06环保数采仪采用高性能的工业级高端处理器，软件多级检测和硬件多重保护机制来提高设备稳定性，符合《HJ 212-2017污染物在线监控（监测）系统数据传输标准》，具备多种接口及传输方式，支持各型号产品对接，同样广泛应用于大气扬尘监测、污染源监测、地表水监测、空气质量监测、区域环境噪声监测、VOC在线监测、垃圾废气监测、海洋环境污染源监测、土壤环境监测、放射性环境污染源等多种监测领域，产品参数显示单元：7寸TFT触摸屏800X480 WVGA通讯组网：GPRS/CDMA/3G/4G无线接入方式以太网Ethernet有线接入方式通讯接口：串口通讯：RS232/RS485模拟量输入：4〜20mA / 0〜20mA / 0〜5V NtanS 口倬 天津皆易时代科技发展有阻公司 T^njFn Zwin^P^L iMtinolcgy La.. Ltd ZWIN-SC06 数据采集彳专输仪。
数采仪用户使用报告
产品使用单位（盖章）
使用单位地址
产品提供单位
无锡大禹科技有限公司
产品名称型号
数据采集传输仪(Dayu 3000)
产品简介：
我公司（单位）从年月日开始安装使用了无锡大禹科技有限公司开发的数据采集传输仪。经过月的过程监控运行使用。其实现的功能技术如下：
数据采集传输仪：
处理器：工业级32位ARM9系列CPU，主频454MHz；
相对湿度：≤90%RH；
用户评价及意见：
通过在我公司（单位）个月的试点运行，我们认为无锡大禹科技公司数据采集传输仪总体来讲数据全面、精确、有效，并且做到了可管可控。并可通过绑定设备的运行状态来动态跟踪设备是否正常运行，布线及安装方式简单，不影响设备正常运行；防控能力强。
使用单位（盖章）：
日期：
系统时钟计时误差：±0.5‰
存储容量：100000条记录
控制功能：能通过上位机控制监测仪表进行即时采样和设置采样时间
平均无故障连续运行时间（MTBF）：2400h
绝缘阻抗：50MΩ / 500V
供电电源：AC220±20％V，50±5 Hz；
功率损耗：< 35W；
工作环境:标准使用温度：0～70℃（工业级可选）；
操作系统：采用WINDOWS CE6.0实时多任务操作系统；
内存：128MB系统内存，128MB NAND FLASH（2GB可选），可存储100000条记录；
USB口：1个USB Device接口，具有数据导出功能；；
模拟输入：8路模拟量输入，Байду номын сангаас2位A/D转换；
通讯协议：符合HJ/T 212要求
数据采集误差：≤1‰
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第5页
PMON-H40 数据采集传输仪说明书
图 4 实时画面 显示实时参数和当前状态。 包括 COD、PH、瞬时流量、累积流量值；数字量输入通道 1-8；继电器输出 1-6．其中红色代表输入状态“1”，无色代表输入状态“0”；对于继电器输出， 红色代表“动作”，无色代表继电器无动作。 2 用户登录 可靠的安全机制，保证了数据的安全性。
图 5 登录画面 本装置分为三级用户管理：高级、中级、低级用户。 低级用户权限：仅仅数据浏览，不可操作（用户名：xinhua,密码：1234）； 中级用户权限：可以手动控制，数据浏览（用户名：eng,密码：1234）； 高级用户权限：可以关闭程序，手动控制，数据浏览（用户名：seng,密码：1234）。 3 信息浏览 趋势图：该页面可显示 COD、PH、流量参数的实时曲线。
第4页
PMON-H40 数据采集传输仪说明书
况一目了然。面板上8 路状态量指示灯显示数字量输入的监测ቤተ መጻሕፍቲ ባይዱ果。其中， 指示灯灭，表示该路开关量处于关闭状态；指示灯常亮，表示该路开关量 信号处于接通状态。6路继电器输出指示灯；当继电器输出时，指示灯亮。 另外还有1个通信状态指示灯和1个电源指示灯。
三．监测仪软件系统
软件启动
启动电源后，系统会自动打开并运行监测软件 XOD(V1.2)。
数据采集设备操作界面
污染源与环境质量监控现场数据采集设备电器柜的面板上安装带有 LCD 触 摸显示屏，该设备与采集设备连接，构成就地控制的操作界面。通过此操作界面， 能切换运行模式、控制现场设备、观察设备的运行状态及有关参数、显示数据采 集设备本身及通信系统的工作状态，能图形化显示测点数据的趋势曲线。。 以下列出常用的几个典型画面。 1 主画面
通过读历史数据下载历史数据。
2、 大容量数据储存功能
由于采用嵌入式工控机方式，内有可扩充的大容量硬盘，标准配置为 2G 快
速 CF 卡作为数据存储介质，保证存储 5 分钟历史数据大于 12 个月。
3、 5 路 RS-232 串行数据通讯功能
采集器可以同时连接 5 路由 RS-232 串行通信设备，其中一路 GPRS 数据传
后自动断开），用于控制相应设备启动，或用于声、光报警。
9 、密码登录功能
采集器由独立的密码登录功能，不同用户拥有不同得操作权限，确保数据安
全。
10、 同时连接多个远程中心站
采集器可以同时向多个（最多 5 个）固定 IP 地址发送监测数据。
11、16 个发光二极管显示功能
（1）
在采集器的面板上共设置了16个LED发光二级管，使采集器的运行状
第3页
PMON-H40 数据采集传输仪说明书
仪表参数；通过 4~20mA（0~5V）标准接口，采集 8 路模拟量数据（12 位分辨率），
如 PH、流量等；以及通过 8 路开关量接口，采集污水处理设施的运行状况数据。
远程计算机可以通过读实时数据命令，可以 1 秒 1 次的刷新速率实时监控现场数
据。采集器每 5 分钟采集 1 组数据，并将数据储存在数据库中。远程计算机可以
PMON-H40
数据采集传输仪
说 明 书
上海新华控制技术集团有限公司
PMON-H40 数据采集传输仪说明书
PMON-H40 数据采集传输仪说明书
一． 前言
城市污水处理厂在线监测仪由数据采集及控制、数据保存和显示、数据远程 传输等部分组成。数据采集部分包括硬接线方式模拟量、数字量检测以及通过串 口通信方式对水质仪表的分析数据进行采集，实时数据被采集后将在在线监测仪 中保存，并进行分析和显示，现场的实时和历史数据信息将根据控制中心的命令 要求通过无线网络传输到控制中心上位机上，在各仪表出现故障或参数超标时， 可以主动发送数据通知控制中心。数据采集设备作为系统最基本的部分，安装于 各污染源监控点的企业现场，要求其性能可靠、技术成熟、功能完善并且满足工 业级的设备运行条件。
大容量存储单元
8路模拟量输入
8路开关量输入
光电隔离
6路继电器输出
光电隔离
嵌入式控 制主机
LED指示
图 2 原理框图
GPRS传输 4路RS-232接口
液晶显示
l 硬件功能
图 3 前面板图
1、 强大的数据采集功能。 采集器每 1 秒钟采集 1 组实时数据。采集器通过 RS232 接口采集 COD、TOC
U盘或移动硬 盘(可选件)
LCD触摸屏 (可选件)
无线传输 内置PRS 通讯
UPS 不间断
电源
新华嵌入式PMON- -H40主机
后备电池 (可选件)
温度测量仪
PH计
流量仪
图 1 监测点数据采集系统配置示意图
TOC或 COD
第2页
PMON-H40 数据采集传输仪说明书
二． 系统原理及组成
PMON-H40 环境监测参数仪的主要组成部分如图 1 所示，具有数据采集、设 备控制、数据保存和显示、数据远程传输等功能。数据采集有两种方式，一种是 通过 RS232/485 标准电气接口采集，另外一种是直接采集现场的模拟量和开关 量，通过 Modbus 标准通信协议进行传输。实时数据被采集后将在环境监测参数 仪中保存、处理和显示，并根据控制中心的命令将实时数据等通过无线网络传输 到控制中心，或通过有线拨号方式将数据传送到控制中心。
输终端；其它路可以接入具有通信功能的仪表，并对仪表进行反控。
6、 6 路远程控制（定时或立即）强制采样继电器输出功能
采集器还设置了 6 路继电器输出接口，使采集器具备了“定时强制采样或立
即强制采样”的功能。采集器中 6 路继电器输出接口的每一路都可以接收、记忆
远程计算机的定时采样命令，以达到定时采样的目的；同时，采集器也可以接收
远程计算机的立即强制采样命令，以达到立即强制采样的目的。
7、反控功能
远程计算机可以通过反控命令，实现对在线设备，如 COD 在线检测设备的定
时或立即强制反控。
8、报警功能
当采集器满足报警条件时，如浓度超过设定值、流量计关闭时，可向监测中
心主动发送报警信息。并在显示器上显示。同时，第六路继电器接通（10 秒钟
