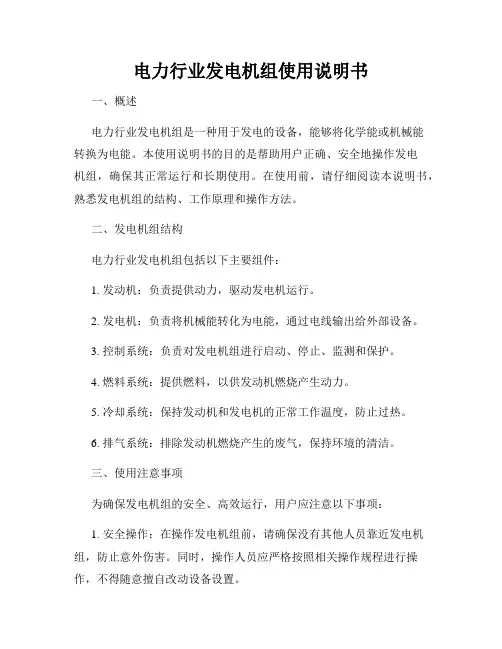

电力行业发电机组使用说明书
电力行业发电机组使用说明书一、概述电力行业发电机组是一种用于发电的设备，能够将化学能或机械能转换为电能。
本使用说明书的目的是帮助用户正确、安全地操作发电机组，确保其正常运行和长期使用。
在使用前，请仔细阅读本说明书，熟悉发电机组的结构、工作原理和操作方法。
二、发电机组结构电力行业发电机组包括以下主要组件：1. 发动机：负责提供动力，驱动发电机运行。
2. 发电机：负责将机械能转化为电能，通过电线输出给外部设备。
3. 控制系统：负责对发电机组进行启动、停止、监测和保护。
4. 燃料系统：提供燃料，以供发动机燃烧产生动力。
5. 冷却系统：保持发动机和发电机的正常工作温度，防止过热。
6. 排气系统：排除发动机燃烧产生的废气，保持环境的清洁。
三、使用注意事项为确保发电机组的安全、高效运行，用户应注意以下事项：1. 安全操作：在操作发电机组前，请确保没有其他人员靠近发电机组，防止意外伤害。
同时，操作人员应严格按照相关操作规程进行操作，不得随意擅自改动设备设置。
2. 运行环境：发电机组应在通风良好、无明火、无易燃物质的环境下运行，避免发生火灾或爆炸事故。
3. 维护保养：根据使用频率和工作环境，定期对发电机组进行清洁、检查和润滑。
及时更换燃油、机油、空滤器等易耗件，延长设备寿命。
4. 温度控制：在运行过程中，应定期检查冷却系统的工作状态，确保发电机组的温度在正常范围内。
5. 紧急停机：当发电机组出现异常情况时，如高温、低油压等，应及时进行紧急停机，并查找并解决故障原因。
6. 运输和储存：在运输发电机组时，应采取稳定的固定措施，防止发生损坏。
若长时间不使用发电机组，请储存于干燥通风的场所，避免发生腐蚀或损坏。
四、故障排除在使用发电机组过程中，可能会遇到一些故障，以下是一些常见故障及其排除方法：1. 无法启动：检查燃油供应是否正常、电源是否连接良好，以及是否存在其他故障。
2. 功率输出不稳定：可能由负载过大、燃料供应不足等原因引起。
大型发电机组的说明书
大型发电机组的说明书1. 总体介绍大型发电机组是一种将机械能转换为电能的设备。
本说明书描述的发电机组适用于工业和民用用途，可以通过内燃机、蒸汽轮机或水轮机来驱动。
其主要功能是将机械能转换为电能，便于使用。
2. 主要构成部分大型发电机组主要由以下部分组成：2.1 发电机发电机是发电机组中最核心的部分。
它将机械能转换为电能，并输出给负载。
该部分的性能决定了发电机组的总体性能。
2.2 动力部分动力部分有多种不同的类型，如：内燃机、蒸汽轮机、水轮机等。
它们产生机械能，驱动发电机来工作。
2.3 控制系统控制系统是发电机组的大脑，用于监控和调节发电机组的工作状态。
它由多个子系统组成，包括发电机保护系统、电压调节系统、频率调节系统等。
2.4 冷却系统大型发电机组排出的废热需要通过冷却系统冷却，以确保发电机组可以正常工作。
3. 技术参数本发电机组的技术参数如下：3.1 发电机额定功率：xxxKVA3.2 额定电压：xxxV3.3 额定电流：xxxA3.4 发电机转速：xxxrpm3.5 工作模式：连续工作3.6 电源要求：三相交流，50Hz，380V4. 安装与调试4.1 安装安装发电机组之前，我们需要先确认目标安装位置，保证其能够稳定地放置在地面上。
其次，需要对电源进行可靠的接地以确保操作人员的安全。
4.2 调试安装完成后，需要进行进一步的调试，调试包括：发电机组起动、负载接入、机组过载等。
此外，还需要对控制系统进行相关设置，以确保发电机组可以顺利工作。
5. 维护与保养大型发电机组需要定期进行维护和保养，以确保其正常工作。
具体的维护包括：5.1 清洗空气过滤器空气过滤器需要定期清洗，以确保发电机组在应对灰尘和颗粒物时，不会出现故障。
5.2 清洗水过滤器水过滤器也需要定期进行清洗，以确保冷却系统不会出现故障。
5.3 检查发电机绝缘要定期检查发电机绝缘是否完好。
如果绝缘出现问题，需要进行保养和维修，以防止因电击而造成损失。
东康柴油发电机技术说明手册中文
§1 产品概述DK 系列柴油发电机采用国际、国内著名品牌四冲程柴油发动机，发电机采用无刷自励磁方式，四极单轴承结构。
可提供22KW 至1800KW 的发电功率，广泛应用于工业、矿业、建筑、通讯、民用等各领域，即使在极恶劣的环境下也能很好地使用。
除了作为一般陆用固定发电机组之外，还可以作为车载机组，静音机组，移动机组及集装箱式机组之用。
1.1 机组代号含义举例：DKC1320柴油发电机组，其含义是：发动机采用Cummins （康明斯）品牌，额定备用功率为1320KW 、持续运行功率为1200KW ，频率为50Hz ，电压为400V/230V 三相四线基本型柴油发电机组（手动/自动模式，带充电器），由深圳市东康电力设备有限公司制造。
DK特征代号：额定备用功率（LTP ）：kW发动机代号：公司代码 (DongKang Power)缺省--基本型B --罩式 N --静音型S1--单轴拖挂D2--双轴拖挂 V --车载型 E --特殊机组类型代号：G燃气型 P特殊类型 缺省--基本型(手动/自动模式，带充电器）相数：单相（1），三相（省缺）额定频率（Hz ）：50Hz （省缺）,其它频率按相应标准 400V （省缺）,低压机组按发电机标称电压数值表示。
高压机组电压值表示方法：10500V=10.5 / 6300V=6.3额定电压（L-L ):C --CumminsD --DOOSAN I --IVECOM --MAN P --Perkins V --VOLVOZ --DEUTZ G -- 国内品牌§2 安全指示与符号含义2.1 安全指示注意！在你还没有完全阅读完和理解本说明手册中的内容之前，不要安装及操作本设备。
如不按手册中的说明操作机器有可能导致起火、触电或其他人身伤害事故，或者导致机器的损坏。
保持拥有者有此说明手册并频繁回顾以保证持续安全操作。
a.认识你的机器为了你的个人安全, 仔细阅读本手册。
小型发电机组的说明书
小型发电机组的说明书欢迎使用我们的小型发电机组产品。
本说明书将会详细介绍如何正确使用和维护这款发电机组，以确保您可以最大限度地利用这个设备来满足您的发电需求。
使用前须知在开始使用本产品前，请确保您已经完全了解以下内容:1. 验证电压在开始使用之前，请确认您的设备电压、频率与发电机组是否匹配。
如果不匹配，将会造成设备损坏或者运行不稳定的问题。
2. 环境要求本发电机组适用于：相对湿度不高于90％，海拔不超过1000米，环境温度在-15℃至40℃之间。
3. 储油使用前请确保油箱内的油足够。
考虑到设备安全和运行效率，请使用建议规格和质量的汽油或柴油。
使用说明1. 启动发电机组a. 检查油箱中是否有足够的油量。
b. 打开油门（如果有油门控制）并启动开关。
c. 用适当的方法引导电流至您的设备。
d. 发电机组启动后，请从较轻的电器逐渐切换到较重的电器。
2. 关闭发电机组a. 逐渐关闭所有使用设备，减少负载。
b. 关闭发电机组的油门c. 关闭发电机组的电源开关。
维护为了确保最优性能和可靠性，建议定期进行以下检查：1. 检查电池状态在发电机组长时间闲置或者运行负载不足的情况下，电池可能会逐渐失去电量，所以请在正常使用前检查电池电量状态。
2. 更换空气滤清器如果空气滤清器损坏或者过脏，可能会让发电机组的效率变得低下、易受损，并且缩短它的使用寿命。
我们建议每三个月或者运行时间超过100小时就要检查和更换空气滤清器。
3. 更换油和油滤清器更换正规厂商建议规格和质量的油和油滤清器有助于保护发电机组，确保稳定高效运行。
我们建议每三个月或者运行时间超过100小时就要更换一次。
4. 清理发电机组定期清理发电机组可以有效地减少灰尘等因素对发电机组的影响。
我们建议每三个月或者运行时间超过100小时就要进行一次清理和检查。
5. 合理负载在使用设备时，我们建议您加强对发电机组重量和负载的了解和把控。
过高或过低的负载都会对发电机组造成不良的影响，影响它的寿命和效率。
KDE45T3发电机组说明书-电气部分
KDE45T3发电机组电气控制操作说明书无锡开普动力KDE45T3发电机组电气控制、操作说明书目 录一、 电气控制系统简介 (1)二、 主要技术参数 (1)三、 控制面板 (2)四、 电气原理图 (3)五、 仪表、指示灯的功能和操作说明 (8)六、 开机、停机操作 (9)七、 智能显示控制器 (10)八、 故障的原因和对策 (19)一、电气控制系统简介KDE45T3发电机组的电气控制系统由发电机组、（外置）主电气控制柜、（外置）远程控制盒（两个）几部分组成，具有在四个不同地方单独控制发电机组的启动、停止功能。
详细描述为：发电机组提供负载的主线路输出，并可启动、停止（按压急停按钮）发电机组，及显示其运行状态（指示灯）；（外置）主电气控制柜控制发电机组的启动、运行、停止、故障报警和故障模式及电参数显示；（外置）远程控制盒（两个）可分别启动、停止（按压急停按钮）发电机组，及显示其运行状态（指示灯）。
二、主要技术参数机 组 型 号 KDE45T3 额 定 频 率 Hz 50 KV A 37 额 定 输 出 ( 功 率 )KW 29.6 额 定 电 压 V 230/400 额 定 电 流 A 53.4 额 定 转 速 r/min1500回路方式/励磁方式 三相四线Y 接/ 无刷自励恒压(带AVR) 功 率 因 数(cos φ) 0.8(滞后) 绝缘等级 H发电 机 极数 4型号 KM4105G 型式 四缸、直列、四冲程、水冷、直喷式 气缸数－缸径×行程 mm 4－105×125 总排气量 L 4.329 压缩比 17∶1 额定功率 KW （r/min ） 41.6/1500 燃油型号 柴油：0#(夏天)，－10#(冬天)，－35#(严寒) 润滑油型号 （CD 级以上）SAE 10W30或15W40 燃油消耗量 g/kw .h ≤300燃油箱容量 L 发动机连续运行时间 h外形尺寸： 长×宽×高mm1700×830×1200 机组净重 kg 1220 启动方式 24V 电起动空载噪音 （1米） dB （A ）78 标定负载下（7米） dB （A ）63机组结构方式静音型三、控制面板1：发电机组上的控制面板图一NO. 名称 NO. 名称1 仪表板 4电源指示灯点火开关2 PVC贴塑 5主断路器3 紧停按钮 62：（外置）主电气控制柜控制面板图二NO. 名称 NO. 名称点火开关1 仪表板 52 PVC贴塑 6智能控制屏柜门锁3 紧停按钮 74 电源指示灯四、电气原理图1.电气原理图：附后五、仪表、指示灯的功能和操作说明：1、紧停按钮：（1）、（外置）主电气控制柜上的紧停按钮：发生异常情况，紧急停止发电机组运行的按钮；（2）、发电机组及（外置）远程控制盒（两个）紧停按钮：停止发电机组运行的按钮；2、电源指示灯：发电机组输出电源指示；3、点火开关(电门锁)：（1）、主电气控制柜上的点火开关（图1）：发电机组启动·运行·停止操作的控制电源开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KIPOR 开普动力
五、仪表、指示灯的功能和操作说明： 1、 紧停按钮：
（1）、（外置）主电气控制柜上的紧停按钮： 发生异常情况，紧急停止发电机组运行的按钮；
（2）、发电机组及（外置）远程控制盒（两个）紧停按钮： 停止发电机组运行的按钮；
2、电源指示灯：
发电机组输出电源指示；
3、点火开关(电门锁)：
二、主要技术参数
机组型号
额 定 频 率 Hz
额定输出 发 (功率)
额定电压 额定电流 电 额定转速
KVA KW V A r/min
回路方式/励磁方式
功 率 因 数(cosφ) 机 绝缘等级
极数
型号
发 型式
气缸数－缸径×行程 mm
总排气量
L
动 压缩比
额定功率 KW（r/min）
燃油型号
润滑油型号
机 燃油消耗量
四缸、直列、四冲程、水冷、直喷式 4－105×125 4.329 17∶1 41.6/1500
柴油：0#(夏天)，－10#(冬天)，－35#(严寒) （CD 级以上）SAE 10W30 或 15W40 ≤300
1700×830×1200
1220 24V 电起动
78
63
静音型
1
三、控制面板
1：发电机组上的控制面板
KDE45T3 发电机组
电气控制 操作说明书
无锡开普动力
KDE45T3 发电机组电气控制、操作说明书
目
录
一、 电气控制系统简介 ………………………………………………………… 1
二、 主要技术参数 ……………………………………………………………… 1
三、 控制面板 …………………………………………………………………… 2
注意：
1、 请不要用断路器切换负载，否则断路器有出现故障的危险； 2、 因过电流等原因，自动切断断路器的时候，断路器的手柄在“ON”和“OFF”的中间位置上停
止，这表示断路器处于跳蚤“跳闸“状态。此时需查明故障原因，确认正常后，将手柄往下扳
到“OFF”位置后，再往上扳到“ON”位置，断路器即处于合闸状态。
1
KIPOR 开普动力
一、电气控制系统简介 KDE45T3 发电机组的电气控制系统由发电机组、（外置）主电气控制柜、（外置）远
程控制盒（两个）几部分组成，具有在四个不同地方单独控制发电机组的启动、停止 功能。
详细描述为： 发电机组提供负载的主线路输出，并可启动、停止（按压急停按钮）发电机组，及 显示其运行状态（指示灯）； （外置）主电气控制柜控制发电机组的启动、运行、停止、故障报警和故障模式及 电参数显示； （外置）远程控制盒（两个）可分别启动、停止（按压急停按钮）发电机组，及显 示其运行状态（指示灯）。
● 启动
表示启动发动机的位置。启动发动机时, 点火开关钥匙旋到此位置后，机组开始预热并启动。
手离开钥匙, 就会自动恢复到“运行”的位置。
（2）、发电机组上的点火开关（图 2）： ● 停止
仅表示在此位置可插拔点火开关钥匙，
3
KIPOR 开普动力
● 启动 表示启动发动机的位置。 注意： a：必须将（外置）主电气控制柜上的“点火开关”钥匙旋至“运行”位置后， 此“启
（一）、开机操作
1、将（外置）主电气控制柜上的“点火开关”钥匙旋转至“运行”位置，智能控制屏显示初始界 面后，发电机组处于待机状态； 2、“启动”发电机组（以下任何一种方式均可启动发电机组）
4
KIPOR 开普动力
（1）、（外置）主电气控制柜： a：按压“智能控制屏”上的“启动”软键； b：将点火开关的钥匙旋转至“启动”位置。
KIPOR 开普动力
NO.
名
称
1 仪表板
2 PVC 贴塑
3 紧停按钮
2： （外置）主电气控制柜控制面板
图一
NO.
名
称
4 电源指示灯
5 点火开关
6 主断路器
图二
NO.
名
称
1 仪表板
2 PVC 贴塑
3 紧停按钮
4 电源指示灯
NO.
名
称
5 点火开关
6 智能控制屏
7 柜门锁
2
四、电气原理图 1.电气原理图：
（1）、主电气控制柜上的点火开关（图 1）： 发电机组启动·运行·停止操作的控制电源开关。使用时插入钥匙，向右旋转，打开控制电源，
智能控制屏显示初始界面后，发电机组即处于待机状态。 ● 停止
表示点火开关钥匙的插拔以及让发动机停止的位置。 智能显示器灯全部熄灭。
图1
图2
● 运行
在发电机组运行中，持续保持的位置。
g/kw.h
燃油箱容量
L
连续运行时间 h
外形尺寸：
长×宽×高
mm
机 机组净重
kg
启动方式
组
空载噪音 （1 米）
dB（A）
标定负载下
（7 米） dB（A）
结构方式
KDE45T3 50 37 29.6
230/400 53.4 1500
三相四线 Y 接/ 无刷自励恒压(带 AVR) 0.8(滞后) H 4 KM4105G
功能才有效，才能启动发电机组。 b：此“点火开关”仅具有“启动”功能，不具备“停止发电机组运行”的功能！
动”（3）、（外置）远程控盒（两个）上的点火开关（选配） 功能同上。
4、断路器：
z 安装于电气控制柜的内部。 z 启动发动机的时候，断路器手柄位于“OFF”位置，使用电力的时候扳向“ON”位置。 z 负载短路或者过负荷的时候，自动的切断断路器，保护发电机。
四、 电气原理图 ………………………………………………………………… 3
五、 仪表、指示灯的功能和操作说明 ………………………………………… 8
六、 开机、停机操作 ………………………………………………………… 9
七、 智能显示控制器 ………………………………………………………… 10
八、 故障的原因和对策 ……………………………………………………… 19
六、开机、停机操作
发电机组启用前的准备工作:
1、确认发电机组及电气控制系统已安装固定好，其安装环境符合要求； 2、参考图纸，确认发电机组和主电气控制柜中的电气元件连接可靠后，连接发电机组、主电气控 制柜、远程控制盒（两个）之间的导线；确认发电机组上的主断路器处于“断开”状态，将用户的 主负载导线连接至发电机组的主输出端子上；
5、智能控制屏： 详见 第七部分“智能显示控制器”的描述。
6、柜门锁：（图 3）
开关（外置）主电气控制柜的门锁。 开门： （1） 参照右图所示位置，插入钥匙后右旋 180 度，
按压 开门按钮，门把手弹起，即可打开电气柜的门； 关门： 关好电气柜门后，按压门把手到和柜门锁平齐 位置即可。
钥匙孔
门把手 开门按钮 图3
