第四节塔吊、人货电梯的安装与拆卸一、进场安装、拆除时间：塔吊进场安装时间：1塔 2004年7月10日；2塔 2004年7月15日人货电梯进场安装时间：人货梯2004年12月4日,八层主体结构施工完毕后；人货电梯拆除时间：12006年1月1日,22005年7月20日塔吊拆除时间：1塔2006年1月15日 2塔2005年2月10日二、安装位置：1.塔吊的安装位置：根据现场建筑物的位置情况,考虑到材料、机具等运输要求,以及塔吊在穿上部结构时要避开主要构件的要求,决定塔吊的安装位置为：1塔吊安装中心为25轴偏东,K轴,其基础做在地下室底板以外;2塔吊安装中心为9轴,E轴偏南,其基础做在地下室底板以下;2. 施工电梯的安装位置：1施工电梯安装在主楼东侧U轴,24轴偏东,具体位置安装时确定；2施工电梯安装在副楼南侧F轴偏南,与6轴交点处,具体位置安装时确定；其基础均做在地下室顶板上;三、安装措施：根据本工程的施工总体部署,以及现场实际环境,采用1台50t汽车吊辅助完成塔吊安装;施工电梯的安装利用塔吊辅助,人工散件拼装完成;四、塔吊、施工电梯的拆卸：塔吊拆除时,先将塔吊自降至拆除高度,再利用1台50t汽车吊完成拆除任务;施工电梯的拆除利用塔吊辅助,人工散件拆除完成;五、安装拆除安全保证措施：施工前对操作人员进行安全及技术交底,做到口令一致,行动听指挥；施工中认真做好安装施工记录;施工现场以基础为中心20m以内不得有其他人员施工,谨防事故发生,安装时周围用绳子围起,并标有醒目警示和专人看管;施工时汽车吊位前后须有醒目标志防止他人进入;全体人员必须戴安全帽,高空作业人员必须带安全带,穿防滑鞋;施工期间禁止喝酒,全体人员持证上岗;施工期间禁止高空乱丢工具,严禁操作不当造成工具或部件落下伤人;如遇台风雷雨天气或六级以上大风,停止作业;第五节机械设备的操作、保养与维修现场施工机械设备由专人负责操作,操作人员必须持证上岗作业;经理部组织技术精良的维修班组,严格按照机械操作规程及保养制度进行及时保养和维修,保证其正常运转,充分发挥机械优势,确保工程的顺利进行;要求机械完好率达到90％以上,利用率达到95％以上;。

电梯工程-电梯安装施工方案

电梯安装施工方案XXXX工程公司年月日本工程在VIP门厅设无机房电梯两部,载重量1000Kg,为3层／3站,设计标准速度为1。

0m/S。

电梯电源供电由A＃变电室分两路直供,双路应急电源末端自动互投。

1 设备及材料的检验电梯安装工程材料由专业电梯生产厂家提供。

电梯进场后我方将组织建设单位、监理单位等相关人员联合对电梯货物进行开箱检验,并形成记录。

2 机具准备电焊机、电锤、无齿锯、倒链、钢丝绳、台钻、卷扬机、千斤顶、活扳手、水准仪、万用表、线坠、手电筒钻、墨斗、塞尺、气焊工具、套管板手、钢锯等主要机具应完好可用。

3 施工条件3。

1 建筑主体已完工,能够提供出完整清洁且符合设计要求的电梯井道,并有畅通的设备运输通道。

3。

2 垂直电梯井道内脚手架搭设完毕,并符合<建筑安装工程脚手架安全技术操作规程>的要求。

3。

3 各层井道口设置防护栏,标志牌。

现场施工用照明用36V安全电压,且必须有足够的照明亮度。

3。

4实际测量顶层高度,底坑高度,底坑深度应与图纸相符,并核算是否能满足该梯越程的要求。

4 施工方案4。

1 工艺流程进行现场调查→办理开工前的各种有关手续→根据现场调查报告进行图纸会审,人员、材料的准备,并准备好库房→开箱点件→货件进库保管,水平及垂直运输→放样板线、测量→井道定线,放线,可能发生的偏差处理→支架安装,层门地坎安装→导轨安装及调整→设备安装,各层门套安装,土建配合装饰→层门安装及调整,底坑设备安装→轿厢组装及调整→配控制线→各部分接线→拆脚手架→查线,测绝缘,试动慢车→门刀安装→层门精确调整→整体调整→快车调试→运行数据测量→整改,资料整理→做验收准备→报验及验收。

4。

1。

1稳定样板架与吊线(1)工艺流程:搭设样板架;测量井道、确定基准线;样板就位、挂基准线。

①搭设样板架:在井道顶板下面1。

2m左右处用膨胀螺栓将角钢水平牢固地固定于井道壁上,水平度误差不得大于3／1000。

②测量井道,确定标准线:预放两根厅门口线测量井道。

电梯安装技术交底记录

一、设备及材料：电梯导轨、导轨支架、压道板、接道板、导轨基础座及相应的连接螺丝等规格、数量要和装箱单相符。

产品要有出厂检验合格及技术文件。

二、主要机具：小型卷扬机、电焊机、手砂轮、电锤、尼龙绳（提轨道用）、钢丝绳索（固定滑轮用）、滑轮、电焊工具、鎯头、扳子、錾子、钢板尺、钢盒尺、塞尺、找道尺、铁锹、小铲、水桶、不灰桶、油石、对讲机（或耳机电话）。

三、作业条件：1、井道符合施工要求，脚手架要符合安全要求；2、井道施工低压照明亮度足够；3、厅门、孔洞应有相应的防护措施，以防止物体坠落梯井；四、操作工艺：确定导轨支架位置T 安装导轨支架T 安装导轨T 调整导轨五、质量标准：1. 两导轨间的距离应符合井道图，其偏差轿导轨为 +2m m ,对重导轨为+3mm ,2. 当对重（或轿厢），将缓冲器完全压缩时，轿车厢（或对重）导轨的进一步制导行程不小于（0.1+0.035v 2） m 。

3. 每根导轨支架至少有 2个导轨支架，导轨支架间距不小于 2.5mm 。

4. 导轨支架离顶层不大于 500m m ,离底坑不大于1000mm 。

5.导轨支架焊接时，其钢板厚度大于等于10mm ，角铁大于等于75mm ;钢板或角铁与混凝土连接时，应选用膨胀螺栓大于等于12mm ，钢板大于等于800m m ,用三个螺栓固定，小于 800mm ，一律用2个螺栓固定。

6. 轿厢导轨正（侧）工作面垂直度偏差不大于 0.7mm/5m.7.导轨接头处的缝隙不大于 0.5mm ，导轨接头处的台阶修正长度在250-300mm,接头处的台阶应小于 0.05mm 。

六、成品保护：1、导轨及其它附件在露天放置必须有防雨、雪措施。

设备的下面应垫起，以防受潮。

2、运输导轨时不要碰撞地面。

且要将导轨抬起运输，不可拖动或用滚杠滚动运输。

3、在立导轨的过程中对已安装好的导轨支架要注意保持，不可碰撞。

七、应注意的质量问题1、用膨胀螺栓固定的导轨支架若松动，要向上或向下改变导轨支架的位置，重新打膨胀螺栓进行安装。

电梯机械设备安装图解(ppt)

电梯机械设备安装图解(ppt)
电梯机械设备安装图解
第五章电梯机械设备安装图解
5.1、脚手架的架设及样板架的制作 5.2、导轨支架及导轨安装工艺 5.3、机房机械设备安装工艺 5.4、轿厢安装工艺 5.5、层门及门锁安装工艺 5.6、对重及缓冲器安装工艺 5.7、钢丝绳安装工艺
5.1、脚手架的架设及样板架的制作
图 1-7
5.1、脚手架的架设及样板架的制作
5.1.1 脚手架的架设
1、样板制作
(7)标准铅垂线的定位:为了使经过调整最后确定的铅垂线位置 800-1000不致摇摆,可在井道底架设下样板,在距井底1000mm处用木楔定位然后再用U型钉将静停后的铅垂线定位于下样板上。见图1-8
U形钉木柱
5.1、脚手架的架设及样板架的制作
5.1.2 样板的制作
1、样板制作
木样板必须用干燥不易变形且韧性强的木材制成，木条四面应刨平，互成直角。其断面尺寸见表1-1。样板也可以用钢材制作
提升高度m
40 40
表1-1
厚度 mm
30 40
宽度 mm
100 100
5.1、脚手架的架设及样板架的制作
5.1.1 脚手架的架设
锯口铅垂线线坠
钉子
样板木条
图 1-6
5.1、脚手架的架设及样板架的制作
5.1.1 脚手架的架设
1、样板制作
(4) 样板安装方法：先在井道顶部距机房地板以下1m 左右的井道墙上，在同一标高处凿出四个尺寸为 150×150mm深200mm的方孔。选择截面大于 100×100mm的方木作样板托架。将托架装入已凿好的墙孔中，校正水平，并将其牢固定位，然后将样板置于托架上，校正样板的水平度不大于5mm。见图1-7

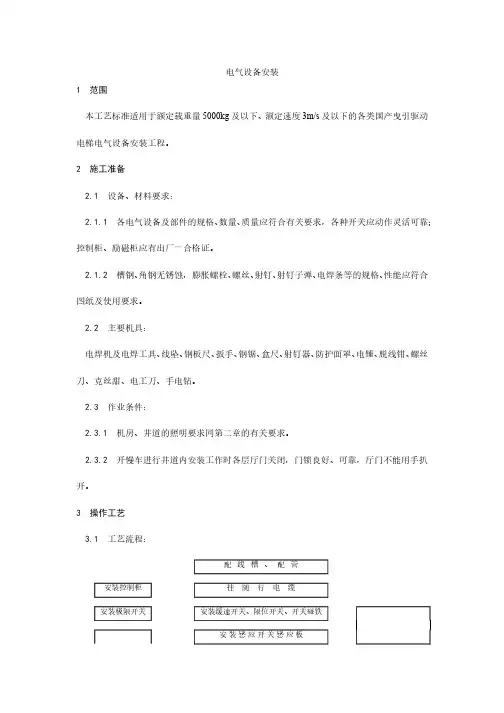

专项施工方案 009电梯电气设备安装

电气设备安装1 范围本工艺标准适用于额定载重量5000kg及以下、额定速度3m/s及以下的各类国产曳引驱动电梯电气设备安装工程。

2 施工准备2.1 设备、材料要求：2.1.1 各电气设备及部件的规格、数量、质量应符合有关要求，各种开关应动作灵活可靠；控制柜、励磁柜应有出厂一合格证。

2.1.2 槽钢、角钢无锈蚀，膨胀螺栓、螺丝、射钉、射钉子弹、电焊条等的规格、性能应符合图纸及使用要求。

2.2 主要机具：电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、盒尺、射钉器、防护面罩、电锤、脱线钳、螺丝刀、克丝甜、电工刀、手电钻。

2.3 作业条件：2.3.1 机房、井道的照明要求同第二章的有关要求。

2.3.2 开慢车进行井道内安装工作时各层厅门关闭，门锁良好、可靠，厅门不能用手扒开。

3 操作工艺3.1 工艺流程：3.2 安装控制柜3.2.1 根据机房布置图及现场情况确定控制柜位置。

一般应远离门窗，与门窗、墙的距离不小于600mm，并考虑维修方便。

3.2.2 控制柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。

若无控制柜过线盒，则要制作控制柜型钢底座电混凝土底座（图5-100）。

控制柜与型钢底座采用螺丝连接固定。

控制柜与混凝土底座采用地脚螺丝连接固定。

3.2.3 控制柜安装固定要牢固。

多台柜并排安装时，其间应无明显缝隙且柜面应在同一平面上。

3.2.4 小型的励磁柜安装在距地面高1200mm以上的金属支架上（以便调整）。

3.3 安装极限开关：3.3.1 根据布置图，若极限开关选用墙上安装方式时，要安装在机房门入口处，要求开关底部距地面高度1.2～1.4m。

当梯井极限开关钢丝绳位置和极限开关不能上下对应时，可在机房顶板上装导向滑轮，导向轮位置应正确动作灵活、可靠（图5-101）。

极限开关、导向滑轮支架分别用膨胀螺栓固定在墙上和楼板上。

钢丝绳在开关手柄轮上应绕3～4圈，其作用力方向应保证使闸门跳开，切断电源。

3.3.2 根据布置图位置，若在机房地面上安装极限开关时，要按开关能和梯井极限绳上、下对应来确定安装位置。

电梯机房设备安装指导

电梯机房设备安装指导机房门上应有；“机房重地，闲人免进”等字样。

字体红色作警示作用，离地面应度1.5米，排列为上、下并列，字体在门正中间，字符间距20mm，行距40mm。

盘车手轮；紧急情况时盘车移动轿厢用。

字体为红色。

盘车手轮应安装在机房曳引机侧方便位置且离地面1.3米位置，字符间距为20mm。

松闸板手；紧急情况时松开抱闸与盘车手轮配合使用，字体为红色。

位置在曳引机侧与盘车手轮同一个位置，离地1.3米运动部件警示标记，字体为红色、帖在部件罩外侧方便看到的地方，位置部件正中均匀且对称，布置。

吊钩承重2000kg；作为警示作用，字体为红色、位置在曳引机起吊位置正上方，承重梁吊钩上面。

字体为小号数字模块、同一机房有多台电梯时喷涂在机房设备上（限速器、曳引机、控制柜、电源箱）字体为红色。

平层开锁区位置；平层位置只要正常盘车时能见到开锁区标志就可以，标志位置应在机架体上或搁机大梁上字体为红色。

HR.W1.从顶层将曳引机和控制柜搬运至机房（如需要用）。

2. 在进行任何搬运工作之前先联系你的主管。

通过机房的预留孔，用线坠将轿厢及对重样板的中心线引上机房，并利用这些点用墨线弹出A 线确认机房楼板各预留的曳引钢丝绳孔中心与井道顶自上而下第二档支架处直接在导轨中心位置上取点(一定要在提升运行区域内取点)，确定中心各孔的交叉点（中心点）。

然后把线引至机房内用墨斗在机房弹一直线（轿厢绳头板、曳引轮后、曳引轮前与导向轮后、导向轮前）中轴线，然后再把导向轮前与对重绳头板处弹一直线再确定纵向线。

当上面二条直线确定后可从对重处开始测量并确定导轨中心（再按轿顶轮（直径/2）确定曳引轮中心位置），然后确定轿厢绳头板位置划一纵向线）防震橡胶垫的介绍：在安装完主机承重梁之后需要安装防震橡胶垫和曳引机底座。

主机有四个防震橡胶，见下图A 、B 、C 、D 位置，不同的载重、不同的安装位置采用不同的橡胶垫，其件号对应关系参见上图的表格。

每个橡胶垫上都有编号。

电梯设备采购安装工程量清单

1
自动扶梯
台
4.0
FT13#～16# (裙楼商业) FT19#～20# (裙楼商业) PT-A1～2[2F－3F 上下]；PT-C1～ 2[1F－2F上下] (裙楼商业)
2
自动扶梯
室内
1000
0.5
10000 22980 厂家明确或无 5000 支撑电梯
30
3
台
2.0
3
步道梯
室内, 微机变 1000 频控制
工程量清单
工程名称：***项目电梯设备采购与安装工程（自动扶梯）
项目特征序号项目名称安装支梯级宽速度提升高撑水平倾角水平梯内外盖驱动减型号扶手带栏杆板梯级度(mm) (m/s) 度(mm) 距离 (°) 级(个) 板速类型 (mm) 室内 1000 0.5 5000 12240 35 2 黑色合透明安发纹不涡轮涡不锈钢成橡胶全玻璃锈钢杆黑色合透明安发纹不涡轮涡不锈钢成橡胶全玻璃锈钢杆涡轮涡杆或永磁同步无齿轮单位数量综合单价设备单价安装单价其中综合合价备注(电梯编号)
0ቤተ መጻሕፍቲ ባይዱ5
12
整体高 1/0(上黑色合透明安压铸铝发纹不端/下成橡胶全玻璃或发纹锈钢端) 不锈钢
台
4.0
合计造价：
￥0.00
注 1.上表综合单价已含人工费.设备材料费.机械费.管理费.利润.措施项目费.其他项目费.规费.总承包管理费.税金等所有与该项目相关费用。
第 1 页，共 1 页
