Honeywell-TPS系统常见故障与处理
TPS常见事故处理
6、INACTIVE（ACTIVE） INACTIVE指该点没有激活投用；ACTIVE指该点已激活并投用。
点处于INACTIVE时，PV显示坏值，OP输出保持，操作员不能操作（如果必要，通知仪表人员处理）DCS上电Honeywell TPS LCN电缆故障处理作者：流血的狼，2008-2-13 15:50:00 发表于：《Honeywell DCS论坛》共有16人回复，520次点击加为好友发送留言在新年前，我公司的LCN电缆A缆出现故障，B缆正常，怎么也无法切换到A缆工作，噪音主要出现在LCN网络的最后两个节点，NIM节点和APP节点，而且NIM还被拖跨，显示“fault”，现把处理过程列出来：1、初步判断是APP节点到NIM节点LCN电缆故障，于是把APP节点停止，电脑断电，这是LCN电缆A缆可以正常工作，但是当重新启动APP节点后，过了一段时间，A缆依旧故障；这样通过停用APP节点可以切换到A缆试验两次，都可以；2、后来又出现问题后，停用APP节点还是无法切换到A缆；于是更换APP节点的MAU，可以正常切换，但是过了一段时间后，A缆依旧故障；3、于是检查APP节点到NIM的A缆；从外观上看没有问题；由于无备件，新年到了，于是甩开APP节点，把A缆的终端电阻接到NIM一头；这是工作正常；春节过后，在这长达8天的时间A缆都是工作正常的；说明问题出现在APP节点到NIM节点之间，故障点判断正确；4、目前还要两个点需要判断，一个是MAU到APP的LCNP电缆是否正常？一个是LCN A缆（APP到NIM）电缆是否正常,是否电缆受到了干扰；5、于是重新把APP节点并入LCN网，但是这节电缆是敷设在防静电地板上的，这样做的原因是判断是否有别的电缆对它造成干扰，今天做了这个工作，目前正常，但是还要观察；6、后续工作主要是，如果还有问题，那么更换LCN电缆或更换MAU到LCNP电缆；7、关于后期的处理还要观察，目前只做到了这一步，毕竟备件很少，只能这么试。
霍尼韦尔报警主机常见故障(2)
霍尼韦尔报警主机常见问题问答第一部分：VISTA120/250①常见问题Q1: 主机加电后6160（6139）键盘无反应A: （1）可能是新主机未编入适当地址码，首先同时按下[1][3]，输入地址码为01，按※退出。
一般就可以正常使用。
（2）看主机的1、2端子是否有交流16.5伏电压？6、7端子是否有12伏直流电压？如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。
如果主机上没有直流12伏电压输出或电压不正常送修处理（3）检查主机到键盘的接线是否正确？如果错误请将接线按接线图正确连接主机接线端子 6 7 8 9对应键盘线颜色红黑绿黄如果还没有显示请找到直接供货商送修处理。
Q2: Vista120的主机，用安装员密码为什么不能撤防？A：使用快速布防时，安装员码是不能撤防的，但可以用主用户码撤防，我们建议客户使用主码或操作码进行布防或撤防操作。
Q3: Vista 120的安装员密码忘记了，怎么办？A：将主机断电，重新上电，在30秒之同时按*和#，进入编程，按#00进行查看，按*00进行更改安装员密码。
就可以了。
Q4: 6160（6139）键盘显示CHECK 97A: 一般用万用表测量电压正常为10-11伏，如果只有几伏电压或没有电压，则判断总线有短路故障或负载太大，检查总线各节点和分支使其恢复正常。
Q5: 6160（6139）键盘显示CHECK XXXA: （1）检查防区是否有人在活动？如果有人，请他退出或默认该防区为正常。
（2）如果无人则检查该防区探测器工作是否正常？如果不正常请首先检查探测器电源。
其次检查探测器信号线是否断路。
（3）检查该防区地址码模块是否正常？如果不正常首先检查地址码模块与总线连接的接线是否正确（正、负是否接错）？其次检查地址码模块是否损坏？必要时更换一个试试。
（4）可能防区编程没有编好，请将原来的防区重新删掉，然后再重新学习序列号试试。
Q6: Vista 120主机一直处于System Reset的位置，怎么操作也不行，为什么？A：可能是主机有问题了，请将主机寄往经销商维修。
浅析霍尼韦尔TPS系统
浅析霍尼韦尔TPS系统2019-10-11摘要：⽯油化⼯⾏业是国民经济的⽀柱产业。
DCS系统被⼴泛应⽤在关键⽣产装置中，本⽂主要介绍TPS系统特点及在我⼚使⽤过程中遇到的问题。
关键词：TPS系统维护管理安全策略前⾔：DCS系统⼜称为集散控制系统，它集中了连续控制、批量控制、顺序逻辑控制、数据采集等功能为⼀体。
虽然DCS在管理上：采取了管理、操作、显⽰、记录的集中式；在控制上：采取了功能分散、负荷分散、危险分散式的⼯作⽅式。
但是，DCS系统中任何⼀个环节⼀旦出现问题，都将会带来严重的后果。
因此，如何正确地使⽤、维护DCS，确保DCS的长周期安全运⾏显得尤为重要。
⼀、TPS系统的概貌TPS是Total Plant Solution 的缩写，它是⼀个将整个⼯⼚商业信息系统与⽣产过程控制系统统⼀在⼀个平台上的⾃动化系统。
1.TPS系统的特点A、开放性TPS系统的PCN⽹络即⼯⼚信息⽹络，采⽤的是⽬前办公⾃动化领域中使⽤⼴泛的以太⽹。
TPS系统中的GUS全⽅位操作站提供标准的以太⽹接⼝，可使全⼚管、控⼀体化轻⽽易举地完成。
GUS⼯作站以WINDOWS NT作为操作平台，TPS被设计为Native Window⽽嵌⼊在NT环境中。
TPS系统的LCN、UCN通信⽹络均采⽤了ISO802. 4和IEEE802. 4开放系统互连的标准，以ISO的OSI七层模型为基础，遵循MPA（⼯⼚⾃动化协议）⽹络标准，令牌总线⽹络通讯。
B、⼈机接⼝TPS系统全⽅位⽤户操作站（GUS），它是⾯向过程的单⼀窗⼝。
每个GUS⼯作站都能存取TPS系统范围⼴泛的数据。
⽤户可以设计从简单到复杂的各种⽤户显⽰画⾯，以供操作者富有特⾊的操作。
每个GUS操作站都带三种属性，1、操作员属性：供操作⼈员监视⽣产过程和TPS系统本⾝⼯作状况；2、⼯程师属性：供⼯程师进⾏系统组态及软件更新；3、维修属性：供维护⼈员跟踪系统运⾏并诊断系统故障。
C、过程控制功能TPS系统过程接⼝的数据采集和控制范围⼴泛。
TPS系统常见故障及处理
霍尼韦尔（Honeywell）
TDC-3000 TPS PKS
2020/10/17
2
二、系统情况
1、一期锅炉DCS系统
一期锅炉DCS系统使用美国HONEYWELL TPS系统，用于对热电一期1#、2#锅炉
和1#、2#汽机的自动控制。系统构成：操作站5台（GUS31－GUS35）、控制器
HPMM 2对、NIM一对、HM一套。
GUS:31
GUS:32
GUS:33
GUS:34
GUS:35
NIM37
NIM38
HM39
AB
AB
HPM31/32
HPM33/34
一期锅炉DCS系统图
2020/10/17
5
2、一期空分DCS系统
一期空分DCS系统使用美国HONEYWELL TPS系统，用于对空分A、B套的自动控
GUS11 GUS12
GUS06
GUS07
净化区
GUS08 GUS09
GUS10
NIM23
NIM24
NIM21
NIM22
AB
HPM15/16
AB
HPM17/18
2020/10/17
AB
HPM19/20
AB
HPM11/12
一期中控DCS系统图
AB
HPM13/14
7
三、常见故障
1、网络故障 LCN 由绿色OK变为黄色SUSPECT
2、显示“＠＠＠”，未通讯到数据，出现在通讯中断或画面需 要重新编译。
3、数据不正确： 检查组态显示量程、量程和现场仪表组态是否一致； 点是否打手动； 显示仪表位号是否正确； 画面计算功能；
2020/10/17
霍尼韦尔TPS系统故障处理

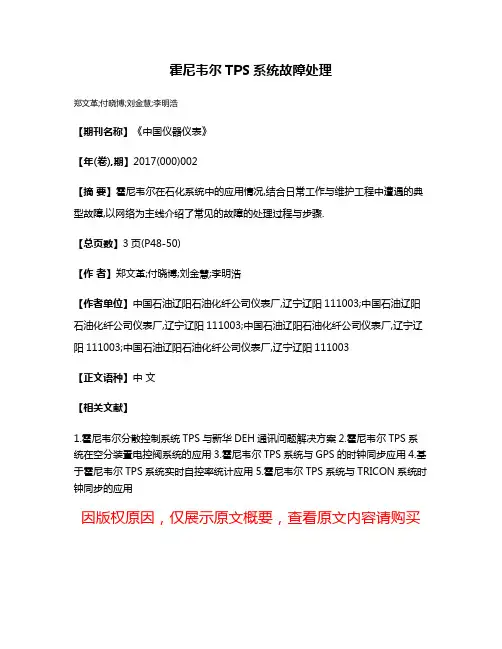

霍尼韦尔TPS系统故障处理
郑文革;付晓博;刘金慧;李明浩
【期刊名称】《中国仪器仪表》
【年(卷),期】2017(000)002
【摘要】霍尼韦尔在石化系统中的应用情况,结合日常工作与维护工程中遭遇的典型故障,以网络为主线介绍了常见的故障的处理过程与步骤.
【总页数】3页(P48-50)
【作者】郑文革;付晓博;刘金慧;李明浩
【作者单位】中国石油辽阳石油化纤公司仪表厂,辽宁辽阳111003;中国石油辽阳石油化纤公司仪表厂,辽宁辽阳111003;中国石油辽阳石油化纤公司仪表厂,辽宁辽阳111003;中国石油辽阳石油化纤公司仪表厂,辽宁辽阳111003
【正文语种】中文
【相关文献】
1.霍尼韦尔分散控制系统TPS与新华DEH通讯问题解决方案
2.霍尼韦尔TPS系统在空分装置电控阀系统的应用
3.霍尼韦尔TPS系统与GPS的时钟同步应用
4.基于霍尼韦尔TPS系统实时自控率统计应用
5.霍尼韦尔TPS系统与TRICON系统时钟同步的应用
因版权原因，仅展示原文概要，查看原文内容请购买。

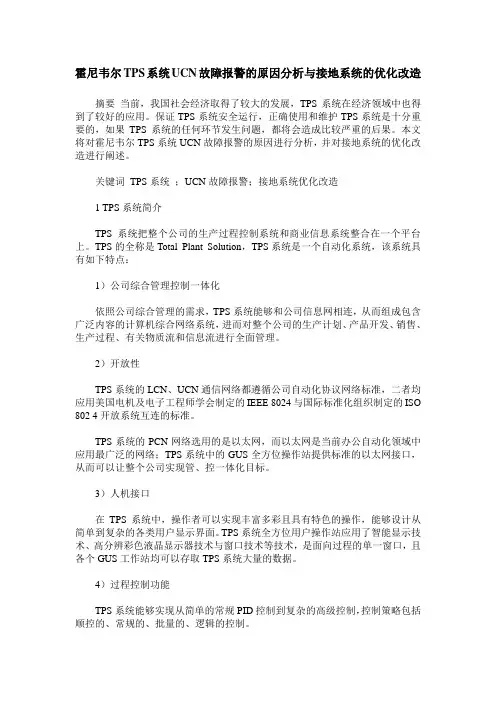

霍尼韦尔TPS系统UCN故障报警的原因分析与接地系统的优化改造
霍尼韦尔TPS系统UCN故障报警的原因分析与接地系统的优化改造摘要当前，我国社会经济取得了较大的发展，TPS系统在经济领域中也得到了较好的应用。
保证TPS系统安全运行，正确使用和维护TPS系统是十分重要的，如果TPS系统的任何环节发生问题，都将会造成比较严重的后果。
本文将对霍尼韦尔TPS系统UCN故障报警的原因进行分析，并对接地系统的优化改造进行阐述。
关键词TPS系统；UCN故障报警；接地系统优化改造1 TPS系统简介TPS系统把整个公司的生产过程控制系统和商业信息系统整合在一个平台上。
TPS的全称是Total Plant Solution，TPS系统是一个自动化系统，该系统具有如下特点：1）公司综合管理控制一体化依照公司综合管理的需求，TPS系统能够和公司信息网相连，从而组成包含广泛内容的计算机综合网络系统，进而对整个公司的生产计划、产品开发、销售、生产过程、有关物质流和信息流进行全面管理。
2）开放性TPS系统的LCN、UCN通信网络都遵循公司自动化协议网络标准，二者均应用美国电机及电子工程师学会制定的IEEE 8024与国际标准化组织制定的ISO 802 4开放系统互连的标准。
TPS系统的PCN网络选用的是以太网，而以太网是当前办公自动化领域中应用最广泛的网络；TPS系统中的GUS全方位操作站提供标准的以太网接口，从而可以让整个公司实现管、控一体化目标。
3）人机接口在TPS系统中，操作者可以实现丰富多彩且具有特色的操作，能够设计从简单到复杂的各类用户显示界面。
TPS系统全方位用户操作站应用了智能显示技术、高分辨彩色液晶显示器技术与窗口技术等技术，是面向过程的单一窗口，且各个GUS工作站均可以存取TPS系统大量的数据。
4）过程控制功能TPS系统能够实现从简单的常规PID控制到复杂的高级控制，控制策略包括顺控的、常规的、批量的、逻辑的控制。
TPS系统能够从其它公司的设备上采集数据，也可以在一个或者多个万能控制网络(UCN)上的HPM过程控制站、INI逻辑控制站上采集数据。
TPS常见问题
HoneyWell TPS是美国HoneyWell公司的最新产品，它是在TDC-3000系统基础上发展起来的，以Windows NT4.0为基本操作系统平台，继承了TDC-3000系统的全部功能。
具有开放性强、用户界面友好、方便与第三方软件通讯的优点。
我厂的TPS系统是1998年6月从美国HoneyWell公司引进的原装产品。
本系统用于我Ⅱ催化生产装置的反应、分馏、稳定、脱硫、碱洗、余热锅炉等的过程控制。
经过近几年的摸索和实践，我们碰到一些常见问题并总结出处理办法。
(一) GUS流程图数据调不出或GUS NATIVE WINDOW无数据显示，处理过程如下:（1）调出LCNP面板,做RESET LCNP操作，等待LCNP自检正常后，退出该状态。
（2）在NATIVE WINDOWS 中，按“LOAD”或击键盘上的“LOAD”键。
（3）按LOAD键，待有提示出现时，键入“W”，再等待下一个提示时输入“N”。
（4）等待，直至窗口中显示系统状态画面，调出流程图。
（5）CTL+ALT+DEL，选择LOGOFF，退出登录。
（6）按CTL+ALT+DEL，等待出现对话框，输入帐号、口令。
（7）按ALT+S，访问START菜单，调出NATIVE WINDOW。
(二) 数据点没有显示或数据点显示数据不变，而实际有变化，处理过程如下：（1）调出NATIVE WINDOW，按IKB上的DETAIL键，输入“点名”，如TI101。
（2）NATIVE WINDOW显示点细目。
（3）在点细目上查看以下参数设置：PVSOURCE：AUTO（正常设置）；MAN（会造成点的PV显示不变化）PVRAW：有数值表示现场信号已进入计算机；―――表示现场信号没有进入计算机；负值表示接收到的信号为小信号。
PV：后缀字母红色―表示“B”坏值；黄色―表示“L/H”超低限/高限。
LOCUTOFF：若设定有值，当PV小于该设定值，PV显示“0”值。
TPS系统常见故障分析及解决办法
TPS系统常见故障分析及解决办法dcs （ distributed control system）集散控制系统，是上世纪70年代国外推出的自动化控制系统，通常称为dcs，其控制系统的功能是由不同的设备来完成的，当某个设备出现故障时，对整个系统影响降到最低。
tps系统，是美国honeywell公司的一个先进的dcs产品，是将整个工厂商业信息系统与生产过程控制系统统一在一个平台上的dcs自动化控制系统。
可与管理计算机连接，进行远程高级控制和管理。
目前，我公司在用的dcs系统全部为honeywell公司的tps系统。
1 tps系统节点及功能介绍hpm：高性能过程处理器，用于扫描和控制tps系统过程数据。
nim：网络接口模件，提供lcn访问ucn的接口，转换lcn和ucn 的通讯技术和协议。
hm：历史模件，文件服务器，支持lcn网络的系统活动、历史数据存储。
系统事件用于系统性能的观测、调整和故障排除；过程历史数据用于生产过程监控。
gus：全局用户操作站，tps系统的人机界面，继承us的全部功能，基于windows nt4。
0平台（为ntfs分区）的native windows 窗口使用。
控制网络包括局域控制网络lcn和万能控制网络ucn，lcn网实现集中管理，ucn网实现过程功能，与hpm、lm、sm、plc等相连，实现各种控制功能。
2 系统常见故障的分析研究常见故障有四大类：2。
1 通讯故障lcn缆通讯故障；ucn缆通讯故障；i/0 link电缆通讯故障；gus 站与系统间的通讯故障。
产生故障的原因：设备损坏；电缆各种接头松动或脱开（常见故障）；外来电磁信号的干扰（ lcn接地不好，经常出现故障）。
处理问题的措施：更换设备；重新将电缆进行连接，并用专用工具进行紧固；做好接地，满足系统的要求。
2。
2 硬件故障hpmm卡件或i/o卡件整个损坏（状态灯不亮）；1/o卡件部分损坏，如坏某个通道（状态灯闪烁）；操作站的硬盘，显卡，网卡等的损坏；其它设备的损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
义马气化厂 仪表车间
2011
1
一、TPS系统概况
DCS
全厂共有DCS系统13套，其中进口DCS系统7套：美国
Honeywell TPS系统3套、Foxboro IA系统2套、Emerson DELTAV系统2套，国产和利时DCS系统6套：MACSV 5套， Smartpro 1套。国产浙大中控DCS系统1套：ECS-700
2、显示“＠＠＠”，未通讯到数据，出现在通讯中断或画面需 要重新编译。
3、数据不正确： 检查组态显示量程、量程和现场仪表组态是否一致； 点是否打手动； 显示仪表位号是否正确； 画面计算功能；
2020/4/1
19
2020/4/1
20
2020/4/1
21
2020/4/1
22
2020/4/1
23
2020/4/1
24
5、卡件故障
2020/4/1
25
5、卡件故障
2020/4/1
26
2020/4/1
27
2020/4/1
28
卡件故障 电源板---FTA----信号电缆----卡笼箱---IOP 故障定位与处理
2020/4/1
29
6、控制器故障
2020/4/1
30
2020/4/1
对、HM一套。
GUS:21
GUS:22
GUS:23
GUS:24
NIM25
NIM26 UCN缆
LCN缆 HM27
AB
AB
HPM21/22
HPM23/24
一期空分DCS系统图
2020/4/1
6
3、一期中控DCS系统
一期中控DCS系统使用美国HONEYWELL TPS系统，用于对一期气化界区和一期 净化界区的自动控制。两个界区生产在同一个系统上，控制相互独立，系统构
GUS:35
NIM37
NIM38
HM39
AB
AB
HPM31/32
HPM33/34
一期锅炉DCS系统图
2020/4/1
5
2、一期空分DCS系统
一期空分DCS系统使用美国HONEYWELL TPS系统，用于对空分A、B套的自动控
制。系统构成有：操作站4台（GUS21－GUS24）、控制器HPMM 2对、NIM一
31
2020/4/1
32
7、报警、操作记录
2020/4/1
33
2020/4/1
34
2020/4/1
35
2020/4/1
36
2020/4/1
37
8维护信息消除
MAINT: NODE STATUS---MAINT INFO—ALARMS—ACK---MSG
2020/4/1
9
2020/4/1
10
2020/4/1
11
2、网络故障 UCN 红色报警
2020/4/1
12
2020/4/1
13
2020/4/1
14
2020/4/1
15
查看： NATIWE WINDOE---NTWK/HWY STATUS---UCN CABLE STATUS ---UCN COMM STATUS ---1-16,17-32有问题的UCN网 为红色。
2020/4/1
ABHPM11/12
一期中控DCS系统图
AB
HPM13/14
7
三、常见故障
1、网络故障 LCN 由绿色OK变为黄色SUSPECT
2020/4/1
8
故障处理 1）终端电阻检查75Ω，放静电，清洁； 2）T型头接头清洗；
注意： 1）A/B网； 2）禁止切换与切换；
2020/4/1
3
HM: 历史模件, 用于存放TPS 系统的各种属性文件、应用程序、 历史记录等。 GUS: 全方位用户操作站, 人机接口, 配置DELLPC 机( 用于运行 WIN2000 或WINNT 操作系统) +LCNP4板( 配有Motorola 68040 处理器, 用于支持NativeWindow窗口的运行) +IKB 键盘。 APP: 用于和生产管理网络的连接及数据采集传输
2020/4/1
4
二、系统情况
1、一期锅炉DCS系统
一期锅炉DCS系统使用美国HONEYWELL TPS系统，用于对热电一期1#、2#锅炉
和1#、2#汽机的自动控制。系统构成：操作站5台（GUS31－GUS35）、控制器
HPMM 2对、NIM一对、HM一套。
GUS:31
GUS:32
GUS:33
GUS:34
故障处理 1）终端电阻检查75Ω，放静电，清洁； 2）Tap头接头清洗；
注意： 1）A/B网； 2）禁止切换与切换；
2020/4/1
16
3、系统噪音 系统噪音查看
NATIWE WINDOE---NTWK/HWY STATUS---UCN CABLE STATUS ---UCN COMM STATUS ---NOISE COUNT A/B缆噪音增长情况，判断故障点。
成有：操作站12台（GUS01－GUS12）、控制器HPMM 5对、NIM2对、HM一
套。 气化区
GUS01
GUS02 GUS03
GUS04
GUS05
GUS11 GUS12
GUS06
GUS07
净化区
GUS08 GUS09
GUS10
NIM23
NIM24
NIM21
NIM22
AB
HPM15/16
AB
HPM17/18
维护注意事项: 噪音值不能太大（成千上万）;不能增长太快。
系统噪音清零
RESET STATUS----ENTER 注意： 工程师级别操作
2020/4/1
17
4、流程图显示值问题
2020/4/1
18
1、显示“---”， 无数值，通道UNACTIVE,不运行，需要激活该点（ACTIVE); 通道故障；
霍尼韦尔（Honeywell）
TDC-3000 TPS PKS
2020/4/1
2
TPS （Total Plant Solution）是一个将整个工厂的商业信息系统 与生产过程控制系统，统一在一个平台上的自动化系统。 LCN: TPS 的控制管理网, 主要挂Honeywell 的GUS、US、APP、 PCNM、HM、PHD、NIM、HG 等设备。 UCN: TPS 的过程控制网, 主要挂NIM、HPM、APM、PM、LM 、SM等设备。 NIM: 网络接口模件, 提供LCN 网络访问UCN 网络的接口, 转换 LCN 的技术和协议到UCN 的技术和协议。 HPM: 高性能过程管理器, 由高性能过程管理模块HPMM、输入 输出IOP 处理器和现场一次仪表组成, 可完成对整个生产过程的 数据采集、控制, 并实现与UCN网的点对点通讯。
