气膜煤棚 简介18.7.18
气膜煤棚简介
国家环保部要求，所有电厂露天堆放燃煤料场，都要
建设全封闭厂房以控制扬尘。
去年，全国各家电厂已经与
环保部门签订了必须做到燃煤料场全封闭的协议。
建设
“气膜煤棚”形成“气膜煤场”，则是最佳途径和方案。
“气膜煤棚”建筑，国内外技术领先，是以最优质的
膜材、配备智能化机电设备在气膜内形成正压，通过室内
外气压差支撑形成建筑主体的建筑结构系统；是用最少的
材料、在最短的时间内、以最经济的投资，建成利用空间
最大、最安全、最方便、最节能、最环保的控制扬尘功能
性建筑设施。
以两台60万千瓦火电机组为例，建设5万平方米的燃
煤气膜厂房，建筑成本约为1300元/平方米，总投资约为6500万元；比建设钢结构燃煤厂房，节约建筑成本约 1/3-
1/2 。
而且，钢结构燃煤厂房3-5年需要进行防腐防锈处理，5-7年需要进行钢板更换维护，总维护费用又要占去原
静态建筑投资的1/3。
另外，由于钢材热胀冷缩，温差变化
大时容易形变，影响结构本身，引起漏水且难以发现漏点，增加维护难度。
气膜燃煤厂房的膜材，耐酸碱，耐老化，
阻燃烧，可实现整个使用期30年内较低的维护量。
尤其是
气膜厂房全封闭控扬尘，环保优势更是钢结构厂房所无法
比拟的。
气膜厂房，以其低成本、低能耗、短工期、高舒适、
高安全、可拆卸、可移动的优势，还广泛适用于文体场馆、工业厂房、展览展厅、批发市场、物流仓储、高原建筑、
生态设施等领域。
国内建成案例数十家，受到客户的普遍
欢迎和高度评价。

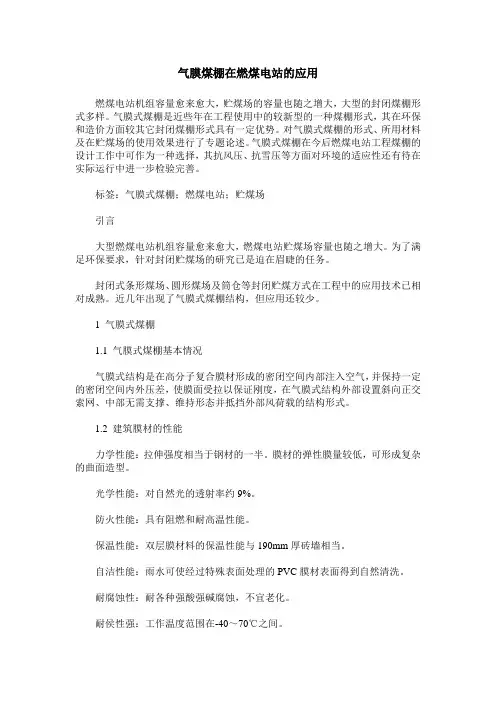

气膜煤棚在燃煤电站的应用
气膜煤棚在燃煤电站的应用燃煤电站机组容量愈来愈大，贮煤场的容量也随之增大，大型的封闭煤棚形式多样。
气膜式煤棚是近些年在工程使用中的较新型的一种煤棚形式，其在环保和造价方面较其它封闭煤棚形式具有一定优势。
对气膜式煤棚的形式、所用材料及在贮煤场的使用效果进行了专题论述。
气膜式煤棚在今后燃煤电站工程煤棚的设计工作中可作为一种选择，其抗风压、抗雪压等方面对环境的适应性还有待在实际运行中进一步检验完善。
标签：气膜式煤棚；燃煤电站；贮煤场引言大型燃煤电站机组容量愈来愈大，燃煤电站贮煤场容量也随之增大。
为了满足环保要求，针对封闭贮煤场的研究已是迫在眉睫的任务。
封闭式条形煤场、圆形煤场及筒仓等封闭贮煤方式在工程中的应用技术已相对成熟。
近几年出现了气膜式煤棚结构，但应用还较少。
1 气膜式煤棚1.1 气膜式煤棚基本情况气膜式结构是在高分子复合膜材形成的密闭空间内部注入空气，并保持一定的密闭空间内外压差，使膜面受拉以保证刚度，在气膜式结构外部设置斜向正交索网、中部无需支撑、维持形态并抵挡外部风荷载的结构形式。
1.2 建筑膜材的性能力学性能：拉伸强度相当于钢材的一半。
膜材的弹性膜量较低，可形成复杂的曲面造型。
光学性能：对自然光的透射率约9%。
防火性能：具有阻燃和耐高温性能。
保温性能：双层膜材料的保温性能与190mm厚砖墙相当。
自洁性能：雨水可使经过特殊表面处理的PVC膜材表面得到自然清洗。
耐腐蚀性：耐各种强酸强碱腐蚀，不宜老化。
耐侯性强：工作温度范围在-40～70℃之间。
1.3 气膜式封闭煤棚结构气膜结构建筑靠约250Pa内外气压差来支撑整个建筑。
所用斜向网状钢缆将整个结构包裹，斜向网状钢缆系统允许的膜内压力可达1.5-3.0大气压，可抵抗150英里/时的强风和250kg/m2的雪载。
采用条形煤棚基础，高越2～7米。
依据工程地质资料确定基础混凝土强度等级、基础垫层及钢筋选型。
1.4 氣膜式封闭煤棚内部给排水、通风除尘设置降尘喷淋装置，实现对整个煤棚堆场的喷淋降尘。
封闭储煤场应用气膜结构设计研究
封闭储煤场应用气膜结构设计研究摘要：封闭储煤场采用气膜结构，设计充沛利用现有贴邻建筑外墙、屋面板作为气膜固定支座，现有走廊穿越气膜位置设计支架〔框架结构〕固定气膜，通过采取一系列技术措施，尽量减少拆旧新建项目，节约投资，确保现有储煤场占地面积不减小、储煤量不减少、现有生产工艺设备正常运行，到达了环保要求且取得了良好的经济、社会效益。
关键词：膜结构；支座反力；框架结构；模型简化1引言气膜结构，即气承式膜结构，是通过在高分子复合膜材形成的密闭空间中注入空气，产生并保持一定的室内外压差，使膜面受拉以保证刚度，同时维持形态并抵制外部荷载的一种结构形式〔见图1〕。
该种结构形式在兴旺国家已有近50年的开展历史和应用，但在国内尚属于起步阶段。
因膜材的自重轻(仅1kg/m2左右)，再加上高强钢索的应用使得气膜结构的受力体系直接、简洁、合理，非常适合于中部无支承的大跨度结构体系。
相对于钢结构大跨结构，有重量轻、造价低、施工周期短、对生产影响小等优点，气膜结构非常适用于封闭储煤场，应用前景十分广大。
2项目概况山西平舒煤业有限公司封闭储煤场项目主体为钢筋混凝土挡土墙和框架结构，屋顶为气膜结构。
长度120m～140m，宽度80m～99m，高约38m,建筑面积13126.63m2。
封闭储煤场项目是对在用露天储煤场进行封闭，封闭后储煤量不能减少，不新增购地，施工期间储煤场运营正常进行，不能中断生产。
原露天储煤场内东西向3条皮带走廊从气膜穿出，场地东侧贴临选煤厂库房、煤泥走廊、转载点等建构筑物，西南角座落一幢排矸楼，北侧紧贴12m 高的土质边坡。
现状地形比拟复杂，场地内各类建、构筑物多且布置不规那么，为到达环保要求，封闭储煤场项目必须将全部落煤〔矸石〕点封闭在储煤场内，这些复杂条件给设计造成了很大的难度〔见图2〕，设计从平安、经济、工期等因素综合考虑，该储煤场封闭采用气膜结构，充沛利用现有贴邻建筑外墙、屋面板做为气膜支座；走廊穿过气膜位置设计支架〔框架结构〕作为气膜支座，解决膜结构开孔问题〔现有钢结构走廊不能固定气膜〕；排矸楼北侧、东侧贴建从属建筑封闭落矸点且作为固定气膜支座，防止了膜结构跨越排矸楼问题，通过这一系列技术措施，最大限度的利用了现有场地〔见图3〕。
晋北地区最大EPC气膜全封闭煤场落成存煤不见煤成为现实
晋北地区最⼤EPC⽓膜全封闭煤场落成存煤不见煤成为现实近⽇，晋北地区最⼤的EPC⽓膜全封闭煤场在同煤集团忻州窑矿建设完成，标志着该矿向清洁、绿⾊、环保和⾼质量发展⼜迈上了⼀个新的台阶。
近年来，同煤集团忻州窑矿通过锅炉改造、矿井⽔和矸⽯⼭治理等全⾯加强⽣态环境建设。
忻州窑矿南煤场整体顶⾼40多⽶，占地⾯积15000平⽅⽶，最⼤储煤量可达10万吨，是晋北地区最⼤的⽓膜全封闭煤场，且属国内⾸个双栈桥⽓膜煤场。
施⼯过程中，针对煤场地形复杂不规则、边⽣产边施⼯内有存煤、建设场地受限等不利条件以及施⼯过程中双栈桥距离近、膜体⾯积⼤、找形和安装困难等技术难题，积极创新和改造，确保了项⽬的顺利实施和安全完⼯。
据了解，膜结构煤场是国内⽬前环保等级最⾼、真正实现全封闭的⼀种煤场覆盖形式。
主体采⽤充⽓膜加钢筋混凝⼟挡墙结构，膜体采⽤新型EPC材质，膜体外部以⽹状钢梁进⾏固定，以风机作为主要的机械设备，通过充⽓来保证内部承压。
较传统的钢棚结构，具有形式灵活、结构简单、建设快速、成本低、易维护、节能环保等优点。
据了解，⽓膜式储煤场充⽓后⽆梁⽆柱矗⽴地⾯，这类⽓膜建筑安全、安装快捷⽅便。
是可以抵御风，霜，⾬，雪的封闭式煤炭储运建筑。
煤场形成全封闭密闭空间后，要防⽌煤尘过⾼引起粉尘爆炸的危险。
⽓膜煤场设计的通风系统有效换风，使得仓内空⽓保持新鲜度。
同时仓内配有雾炮喷淋、⽡斯检测系统。
⽓膜煤场封闭符合环保的要求的全封闭式管理，⼜符合消防验收标准，是现阶段应⽤较多的储煤形式。
中成空间⽓膜煤场不仅环保还节能，仓内设置监控系统，对仓内进⾏智能化控制和管理，有效的节省了能源成本。
因为⽓膜煤场是全封闭式结构，将室内排⽓中的粉尘沉淀过滤后再排放，减少煤堆的⾃然损耗和热损失，具有良好的隔离效果，对煤炭粉尘污染和⽡斯⽓体含量等多项指标进⾏实时监测和有效控制。
所以煤尘⽆法到达室外，保护了环境。
⽓膜结构储煤棚在使⽤过程中也⾮常的经济。
其采⽤透光膜设计，⽩天能够充分利⽤⽇照光度⽆需补光，夜晚利⽤节能的⼆次漫反射的专利照明系统，⼤⼤节约照明⽤电。
进行储煤场全封闭选择充气膜结构建筑
进行储煤场全封闭选择充气膜结构建筑空气环境污染问题日益严重，为治理环境污染，改善生态环境质量，露天煤场扬尘污染问题已经被环保局列为关注对象并持续性加压，很多企业面临全封闭煤仓改造的紧迫形势。
封闭气膜储煤场又被称为充气膜建筑煤场，中成空间封闭气膜储煤场时利用气膜结构为主体的建筑系统，利用气压来支撑，无需任何梁柱，所以得到更大利用率的建筑空间。
储煤场全封闭改造的难点1、跨度大储煤场一般都是大跨度，宽度一般超过150米，长度超过200米，因为还需要进行装卸作业，要能够容纳大型机械设备，所以对高度也有一定要求，内部空间要大，减少支撑结构。
气膜建筑优势：气膜煤棚可以实现180米超大跨度，能抵御台风、地震、积雪荷载等;气膜煤棚内部无梁无柱，膜材自重轻，降低了土建要求和成本，工期短约2-4个月，节省了25-60%的造价。
2、通风除尘由于储煤场全封闭改造后，储煤场成为了密闭空间，通风差，温度高，储存的燃煤在达到一定条件后容易发生自燃，而且因为通风不畅，作业产生的粉尘达到一定浓度会形成粉尘云，有发生爆炸风险。
气膜建筑优势：气膜煤棚内有智能通风系统，根据气膜内粉尘浓度状况智能控制风机，设计顶部留有测试瓦斯气体浓度的探头孔，同时在煤场装设多叶调节排风口，可保证仓内粉尘密度保持稳定，防止因粉尘密度过高而引起的爆炸。
3、消防由于目前全封闭储煤场尚无消防验收标准，而且每个地方消防部门要求参差不齐，所以一般难以通过消防验收。
气膜建筑优势：充气膜结构煤场使用膜材具有非常好的阻燃和耐高温性能，能很好的满足防火需求，达到我国《建筑材料燃烧性能分级方法》GB8624 B1级别。
加上顶部消防喷淋系统，可以满足对于消防的要求。
4、作业人员健康问题储煤场全封闭改造之后，形成密闭空间，作业人员在粉尘、高温环境下工作，环境恶劣，作业人员面临重大职业健康风险。
气膜建筑优势：充气膜结构煤场沿用了科学的地面通风设计，采用置换通风原理，通风效能系数大大高于普通通风，实现改善煤棚内空气质量，加上空调系统，在高温环境下依旧能够保证仓内温度不会太高。

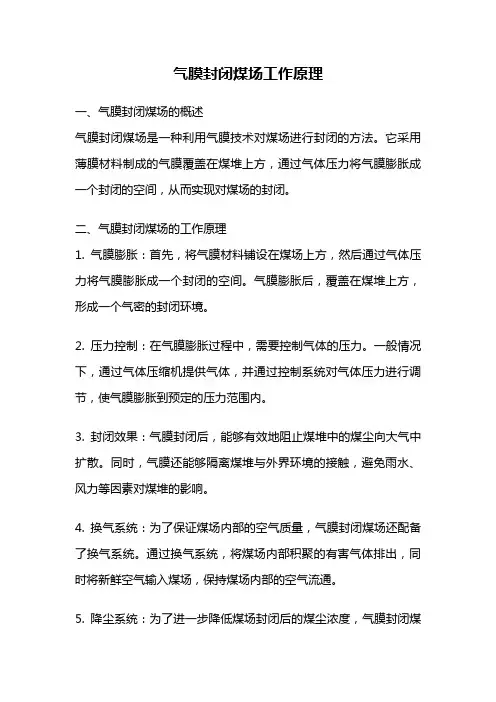

气膜封闭煤场工作原理
气膜封闭煤场工作原理一、气膜封闭煤场的概述气膜封闭煤场是一种利用气膜技术对煤场进行封闭的方法。
它采用薄膜材料制成的气膜覆盖在煤堆上方，通过气体压力将气膜膨胀成一个封闭的空间，从而实现对煤场的封闭。
二、气膜封闭煤场的工作原理1. 气膜膨胀：首先，将气膜材料铺设在煤场上方，然后通过气体压力将气膜膨胀成一个封闭的空间。
气膜膨胀后，覆盖在煤堆上方，形成一个气密的封闭环境。
2. 压力控制：在气膜膨胀过程中，需要控制气体的压力。
一般情况下，通过气体压缩机提供气体，并通过控制系统对气体压力进行调节，使气膜膨胀到预定的压力范围内。
3. 封闭效果：气膜封闭后，能够有效地阻止煤堆中的煤尘向大气中扩散。
同时，气膜还能够隔离煤堆与外界环境的接触，避免雨水、风力等因素对煤堆的影响。
4. 换气系统：为了保证煤场内部的空气质量，气膜封闭煤场还配备了换气系统。
通过换气系统，将煤场内部积聚的有害气体排出，同时将新鲜空气输入煤场，保持煤场内部的空气流通。
5. 降尘系统：为了进一步降低煤场封闭后的煤尘浓度，气膜封闭煤场还可以配备降尘系统。
降尘系统通过喷雾或湿式除尘等方式，将煤场内的煤尘湿化并沉降，从而有效降低煤尘的飞散。
三、气膜封闭煤场的优势1. 降低环境污染：气膜封闭煤场能够有效地阻止煤尘向大气中扩散，减少对周围环境的污染。
2. 提高煤堆质量：气膜封闭煤场可以避免雨水的浸渍和风力的吹袭，保持煤堆的质量和燃烧性能。
3. 减少能耗：相比传统的煤场管理方式，气膜封闭煤场能够减少能耗。
由于封闭环境可以减少煤堆表面的氧化反应，降低煤炭的自燃风险，从而减少能源的浪费。
4. 提高工作安全性：气膜封闭煤场的封闭环境可以有效地避免煤尘爆炸和自燃等危险，提高工作安全性。
5. 降低管理成本：气膜封闭煤场采用自动化控制系统进行运行管理，减少人力投入和管理成本。
气膜封闭煤场通过气膜膨胀和压力控制实现对煤堆的封闭，可以有效地降低环境污染、提高煤堆质量、减少能耗、提高工作安全性和降低管理成本。
气膜全封闭煤场5大特点
随着近年来社会各界对PM2.5指数的关注，燃煤工程在节能减排方面也逐步提高了要求。
由于地方煤场扬尘对外部空气质量的影响直观且难以治理，因此，全封闭煤场成了越来越多地区的必要措施。
气膜全封闭煤场是气膜建筑深化煤炭行业应用的一种专门的建筑结构形式。
在煤场领域的应用越来越广泛，跟传统煤场建筑相比，气膜全封闭煤场具有5大独特的优势。
1.节省造价比：气膜全封闭煤场内部无梁无柱，膜材自重轻，降低了土建要求和成本，工期短至2-4个月，节省了25-60%的造价；
2.结构安全值：实现300米超大跨度，能抵御16级台风、超过8级地震、近1米厚的积雪荷载；
3.防爆与消防：完善的瓦斯、粉尘监测、排放系统和整套完备的消防系统；
4.智能监控型：长期无需人员值守，配备配有无线控制系统，实现网上远程控制；
5.环保技术值：专业的除尘、降尘措施，确保排气干净、环保、没有污染；
气膜全封闭煤场拥有以上5大特点，在各个方面超过普通煤场建筑，达到了节能减排的功能，同时也抑制了扬尘。
除了以上五大特点，中成空间在结构安全方面，运用自己研发的JRT钢索网技术，让气膜全封闭煤场更安全，解决了现场施工的安全性，也保证了后期使用的安全。
如今，全封闭煤场将促进我国煤场行业的升级换代，相信不久后会引起煤场建筑体系的一次巨大的变革。
气膜式煤棚和钢结构煤棚对比
气膜式储煤场简介一、气膜式储煤场基本知识气膜式储煤场，是气膜建筑深化煤炭行业应用的一种专门的建筑结构形式。
用膜材料做成封闭空间，加以锚定、充气后，配以恰当的钢缆系统，成为能抵御风、霜、雨、雪的封闭式煤炭储运建筑。
气膜式储煤场充气后无梁无柱、空间感极好。
充气后矗立地面，放气后可以折叠存放。
这类气膜建筑的架设、撤收、搬运都很方便。
气膜式储煤场在国外有大量应用，其全封闭的结构形式以及安全性能是唯一能达到北美生态景区环保要求的储煤场。
二、气膜式储煤场的产品特性及技术特点（一）、气膜式储煤场建筑膜材性能a. 力学性能中等强度的PVC膜：其厚度仅0.75mm，但它的拉伸强度相当于钢材的一半。
膜材的弹性膜量较低，这有利于膜材形成复杂的曲面造型。
抗震、防风。
b. 光学性能其对自然光的透射率可达25%，透射光在结构内部产生均匀的漫射光，无阴影、无眩光。
c. 防火性能如今广泛使用的膜材料能很好地满足对于防火的需求，具有卓越的阻燃和耐高温性能，达到中国、美国、日本、法国、德国等多国标准。
d. 保温性能单层膜材料的保温性能与190mm厚砖墙相同。
e. 自洁性能经过特殊表面处理的PVC膜材具有很好的自洁性能，易于清洗附着其表面的各种油渍，污点或其它附着物，雨水会在其表面聚成水珠流下，使膜材表面得到自然清洗。
f. 耐腐蚀性耐各种强酸强碱腐蚀，耐老化。
g. 耐侯性强工作温度-40～260℃（二）、气膜式储煤场的技术特点a.更自由的建筑形体塑造多变的结构和柔性膜材使建筑物造型更加多样化，新颖美观，同时可以适应复杂的场地情况。
b.自重轻气膜建筑屋面重量仅为常规钢屋面的三十分之一，大大降低了基础的造价。
可建在比较差的地质条件下，例如：填方区、永久冻土、软土、湿隐性黄土等。
c.更短的施工周期气膜式储煤场工程中，所有加工制作均在工厂内完成，在现场只进行安装作业。
从设计、设备采购到加工，两个月内能够完成，运抵现场后，一般只需10天就可将主体建筑安装完毕。
