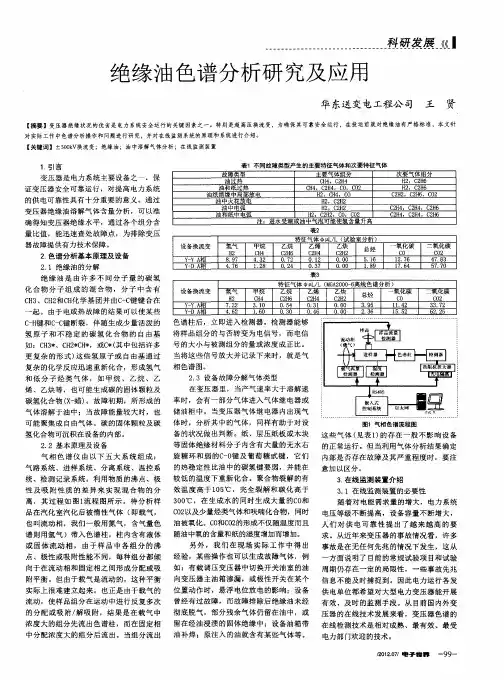

绝缘油色谱分析研究及应用
１引言 ．
表１不同故障类型产生 的主要特征气体和次要特征气体
故 障 类 型 主 要 气体 组 分 油 过 热 Ｃ４ ２４ Ｈ ，Ｃ Ｈ 油 和 纸 过 热 Ｃ ４ ２ ４ Ｏ ０ Ｈ ，Ｃ Ｈ ，Ｃ ，Ｃ ２ 油 纸 绝 缘 中 局 部 放 电 Ｈ ，Ｃ ４ Ｃ ２ Ｈ， Ｏ 油 中火 花 放 电 Ｈ ，Ｃ Ｈ ２ ２２ 油 中 电弧 Ｈ ，Ｃ Ｈ ２ ２２ 油 和 纸 中 电 弧 Ｈ ，Ｃ Ｈ ，Ｃ ２ ２ ２ Ｏ，Ｃ ２ ０ 注 ：进 水 受潮 或 油 中气 泡 可 能 使 氢 含 量 升 高 次 要 气 体 组 分 Ｈ ， ＣＨ ２ ２６ Ｈ ， ＣＨ ２ ２６ Ｃ Ｈ ，Ｃ Ｈ ，Ｃ ２ ２ ２ ２ ６ ０ ＣＨ ２ ４，Ｃ Ｈ ，Ｃ Ｈ ２４ ２６ ＣＨ ２ ４，Ｃ Ｈ ， Ｃ Ｈ ２４ ２６
２ ３设备 故障 分解 气体 类型 ． 在 变压 器里 ，当产 气速 率 大于 溶解 速
烯 、 乙炔等 ，也可 能 生成 碳 的 固体颗 粒及
碳氢 化 合物 （一 ） ｘ 蜡 。故 障初期 ，所形 成 的 率 时 ，会 有一 部分 气 体进 入 气体 继 电器 或
气 体溶 解 于油 中 ；当 故障 能量 较 大时 ，也 储 油柜 中。 当变压 器 气体 继 电器 内出现 气 可 能 聚集 成 自 由气 体 。碳 的 固体 颗粒 及碳 体 时 ，分 析其 中的气 体 ， 同样 有 助 于对 设
变 压器 是 电力 系统 主要 设 备之 一 ，保
证 变压 器 安全 可 靠运 行 ，对 提高 电力系 统
的供 电可 靠性 具 有十 分重 要 的意 义 。通 过
变 压 器绝 缘 油溶 解气 体含 量 分析 ，可 以准 确 得 知变 压 器绝 缘水 平 ，通 过 各个 组 分含
绝缘油气相色谱检测标准
绝缘油气相色谱检测标准
1.范围
本标准规定了绝缘油气相色谱检测的原理、设备、样品制备、试验步骤、结果计算、精度和误差以及应用。
本标准适用于绝缘油中溶解气体的分析。
2.规范性引用文件
下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 7376 电绝缘油中溶解气体组分含量的气相色谱测定法
3.术语和定义
下列术语和定义适用于本标准。
3.1 绝缘油 insulating oil
用于电力、电气等设备的绝缘材料，具有良好的电绝缘性能。
3.2 色谱峰 chromatographic peak
在色谱图上，代表某种组分的色谱柱上出现的单峰。
3.3 色谱分离 chromatographic separation
利用色谱柱将混合组分分离成单个组分的过程。
3.4 灵敏度 sensitivity
衡量仪器对样品中待测组分检出的能力，通常用单位浓度的待测组分产生一个响应信号值来表示。
3.5 精度 accuracy
测量值与真实值之间的接近程度，通常用相对误差来表示。
4.原理
本标准采用气相色谱法（GB/T 7376）对绝缘油中溶解气体进行分析。
通过色谱柱将样品中的各组分分离，然后通过检测器对分离后的组分进行检测并测量其含量。
5.设备
进行绝缘油气相色谱检测所需的设备包括：气相色谱仪、色谱柱、进样器、检测器和数据处理系统等。
绝缘油气相色谱试验与分析
气体组分
总烃 乙炔 C2H2
氢 H2 总烃 乙炔 C2H2 氢 H2
含量 >220 kV
100 l
150 100
2 150
<110 kV 100 2 150 100 3 150
仅仅根据分析结果的绝对值是很难对故障的严重性做出正确判 断。因此，必须考虑故障的发展趋势，即故障点的产气速率。
产气速率与故障消耗能量大小、故障部位、故障点的温度等情 况有直接关系。
第二节 变压器油中气体产生机理
油中气体的产生机理与材料的性能及其他外界因素有关。
一、变压器油产气机理
变压器油成分：矿物油，由多种碳氢化合物组成的混合物；其 中碳、氢两种元素占其全部重量95%~99%，其他为硫、氮、氧及 极少量金属元素等。
石油基碳氢化合物主要成分有：环烷烃（CnH2n） （10%~40% ） 、烷烃（CnH2n + 2）（ 50% ）、芳香烃（CnH2n - m）（ 5%~15% ）。
随着制造超高压和特高压大型及特大型充油电力变压器的需 要，国内外都在不断的提高绝缘纸板的性能，如瑞士Weidmann 公司的T系列绝缘纸板、美国Dubeent公司的芳香族聚酰胺纸板 都显示良好的高耐热性和机械性能。由于绝缘纸和绝缘纸板的 介电系数εz为4.5左右，变压器油的介电系数εy仅为2.2，而油纸 绝缘在交流电压下纸层的场强Ey按Ez：Ey = εy：εz分布，油隙 是油纸绝缘结构的薄弱环节。因此，在木质纤维中适当掺合低 介电系数（2.1~3.8）组分的合成树脂纤维的纸板，在超高压大 容量变压器制造中有良好的应用前景。同时，由于采用纸浆成 型的绝缘件稳定性好，强度适中，可以提高绝缘结构的可靠性 。因此，国内已研制出各种由纸浆成型的绝缘件，以此来解决 超高压电力变压器绝缘结构和引线绝缘问题。

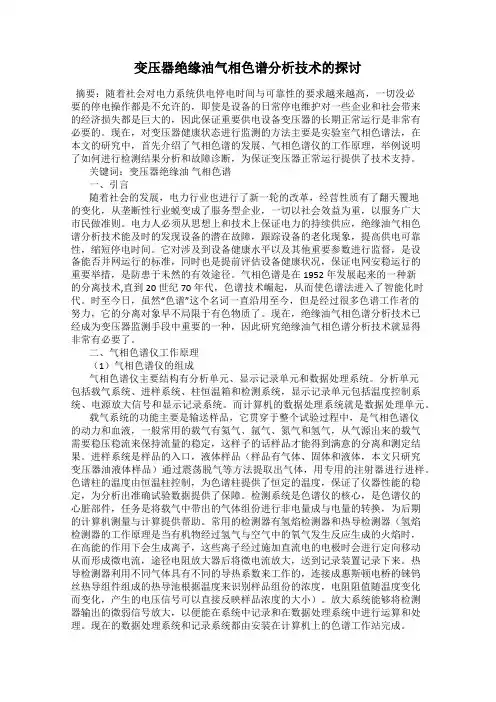

变压器绝缘油气相色谱分析技术的探讨
变压器绝缘油气相色谱分析技术的探讨摘要：随着社会对电力系统供电停电时间与可靠性的要求越来越高，一切没必要的停电操作都是不允许的，即使是设备的日常停电维护对一些企业和社会带来的经济损失都是巨大的，因此保证重要供电设备变压器的长期正常运行是非常有必要的。
现在，对变压器健康状态进行监测的方法主要是实验室气相色谱法，在本文的研究中，首先介绍了气相色谱的发展、气相色谱仪的工作原理，举例说明了如何进行检测结果分析和故障诊断，为保证变压器正常运行提供了技术支持。
关键词：变压器绝缘油气相色谱一、引言随着社会的发展，电力行业也进行了新一轮的改革，经营性质有了翻天覆地的变化，从垄断性行业蜕变成了服务型企业，一切以社会效益为重，以服务广大市民做准则。
电力人必须从思想上和技术上保证电力的持续供应，绝缘油气相色谱分析技术能及时的发现设备的潜在故障，跟踪设备的老化现象，提高供电可靠性，缩短停电时间。
它对涉及到设备健康水平以及其他重要参数进行监督，是设备能否并网运行的标准，同时也是提前评估设备健康状况，保证电网安稳运行的重要举措，是防患于未然的有效途径。
气相色谱是在1952年发展起来的一种新的分离技术,直到20世纪70年代，色谱技术崛起，从而使色谱法进入了智能化时代。
时至今日，虽然“色谱”这个名词一直沿用至今，但是经过很多色谱工作者的努力，它的分离对象早不局限于有色物质了。
现在，绝缘油气相色谱分析技术已经成为变压器监测手段中重要的一种，因此研究绝缘油气相色谱分析技术就显得非常有必要了。
二、气相色谱仪工作原理（1）气相色谱仪的组成气相色谱仪主要结构有分析单元、显示记录单元和数据处理系统。
分析单元包括载气系统、进样系统、柱恒温箱和检测系统，显示记录单元包括温度控制系统、电源放大信号和显示记录系统。
而计算机的数据处理系统就是数据处理单元。
载气系统的功能主要是输送样品，它贯穿于整个试验过程中，是气相色谱仪的动力和血液，一般常用的载气有氦气、氩气、氮气和氢气，从气源出来的载气需要稳压稳流来保持流量的稳定，这样子的话样品才能得到满意的分离和测定结果。
绝缘油的气相色谱分析资料
返回
上一页
下一页
色谱图主要参数>> （2）保留时间
进样信号：当试样注入时，由于压力的突然变化或液体瞬间气
化切断气流，都会使检测器产生一个不大的输出信号，如图中
的O点。
死时间 tm：不能被固定相吸附或溶解的惰性组分（如空气、惰 性气体等）从进样到出峰的时间，如图中的OA段，此峰也叫空 气峰。tm反映色谱柱中空隙体积的大小。
②半峰宽 Y1/2：指色谱峰在峰高一半处的宽度，如 图中的CH段。 ③峰底宽 Y：指通过流出曲线的拐点所作的切线在 基线上的截距，如图中的IJ段。
返回
上一页
下一页
标准偏差σ、半峰宽Y1/2及峰底宽Y之间的关系
K
组分在固定相中的浓度 组分在流动相中的浓度
C S
C
M
在各个组分随流动相移动过程中，不同分配系数的组分在色谱柱中的
运动速度就不同，滞留时间也不一样。分配系数小的组分会很快流出
色谱柱；分配系数较大的组分受到的阻滞力也较大，在固定相中停留
的时间较多，移动较慢。这种分配在柱管中要进行103~106次。这就使
这种借在两相分配原理而使混合物中各组分 获得分离的技术，称为色谱分离技术或色谱 法。
返回
上一页
下一页
1固定相也可以是固体或者液体
色谱法又可分为:
• 气-液色谱法 • 气-固色谱法 • 液-液色谱法 • 液-固色谱法
返回
上一页
下一页
1.2 气相色谱法的原理和分类
（3）分析速度快。由于计算机的应用，甚至在几秒钟即 可获得精确的分析结果。
（4）应用范围广。气相色谱法可以分析气体、易挥发的 液体和固体样品。就有机物分析而言，应用最为广泛，可 以分析约20%的有机物。此外，某些无机物通过转化也可 以进行分析。
关于变压器绝缘油色谱在线监测装置应用的探讨
关于变压器绝缘油色谱在线监测装置应用的探讨摘要：本文主要讲述了变压器绝缘油色谱在线监测装置的结构特点，以及绝缘油中溶解气体的主要来源，并对一起变压器绝缘油油中溶解气体色谱异常情况进行了案例分析，可供维修人员进行参考。
关键词：电力变压器；油色谱；监测技术前言：目前，变压器绝缘油色谱在线监测装置是一种应用愈来愈广泛的绝缘油油中溶解气体在线监测设备。
但是普遍存在一些缺陷，例如购置费用较高、检测设备灵敏度较低等。
因此本文分析了绝缘油中溶解气体的来源，绝缘油色谱在线监测装置的原理和结构特点，并对一起总烃超标的案例进行了分析，证明了变压器绝缘油色谱在线监测装置对变压器安全稳定运行具有一定现实意义。
1油色谱在线监测的基本原理依据国内外现有变压器油中溶解气体的在线监测装置普遍特点，得到了变压器油中溶解气体在线监测装置的原理图，如图１所示。
启动测量时，气体的分离阀门首先由控制装置启动，静置一段时间之后，便将气体样本通入阀门中，在这个时间段便能完成电路运行、测量等。
随后，便要关闭自动阀门，机器需处于待机状态。
此指令由ＣＰＵ发出，控制工作由继电器完成，确保装置的速度。
变压器油中溶解气体的检测单元主要有：油气分离单元、气体检测气体单元、数据处理单元、数据分析单元、以及控制系统。
图１变压器油中溶解气体在线监测装置原理图2研究在线监测装置的核心技术2.1油气分离单元的原理变压器油是由不同分子量的碳氢化合物组成的混合物，一旦变压器发生故障或潜伏性故障，就会在变压器内部相应部位周围产生特征气体。
根据特征气体的组成与含量可以尽早的发现变压器内部的异常状况。
一般来说，故障越严重的位置，所产生的特征气体的成分越复杂。
不同的外部条件下会产生不同的动态平衡，此时合理分离混合气体十分重要。
油气分离一般采用膜分离技术，在此过程中，高分子膜的选择是十分关键的。
实际操作中，常常会使用渗透系数较大的高分子膜。
生产过程中，使用的油气检测设备分为分离气体部位和检测气体部位。
绝缘油油中气体含量色谱分析作业指导书
绝缘油油中气体含量色谱分析作业指导书一、引言绝缘油是电力设备中常用的绝缘介质，其质量的稳定性对设备的安全运行至关重要。
绝缘油中的气体含量是评估绝缘油质量的重要指标之一。
本文将介绍绝缘油油中气体含量的色谱分析方法，并提供详细的作业指导。
二、仪器和试剂准备1. 气体色谱仪：确保仪器处于正常工作状态，检查气体供应系统，保证气体流量稳定。
2. 色谱柱：选择合适的色谱柱，常用的有聚酯柱、聚酰亚胺柱等。
3. 校准气体：使用标准气体进行仪器的校准，常用的标准气体有氮气、氢气、氧气等。
4. 绝缘油样品：准备待分析的绝缘油样品。
三、样品处理1. 样品采集：使用干净的玻璃容器采集绝缘油样品，避免样品受到空气中的污染。
2. 样品准备：将采集到的绝缘油样品过滤，并放置在密封容器中，避免气体的损失。
四、色谱分析方法1. 仪器设置a. 色谱柱温度：根据样品的特性和分析要求设置合适的色谱柱温度。
b. 气体流量：根据仪器的要求设置合适的气体流量。
c. 检测器温度：根据样品的特性和分析要求设置合适的检测器温度。
d. 注射量：根据样品的特性和分析要求设置合适的注射量。
2. 样品注射a. 将样品注射到色谱仪中，确保注射量准确。
b. 设置适当的进样模式和进样速度。
3. 色谱条件优化a. 色谱柱选择：根据样品的特性选择合适的色谱柱。
b. 色谱条件调整：根据样品的特性和分析要求调整色谱柱温度、气体流量等参数，优化色谱条件。
4. 数据分析a. 通过色谱仪获得色谱图，观察气体峰的形状和峰面积。
b. 使用色谱软件进行数据处理，计算各气体的含量。
c. 对比标准样品，判断气体含量是否符合要求。
五、结果解读与报告1. 结果分析：根据分析结果，判断绝缘油样品中气体含量的高低，并与标准要求进行对比。
2. 结果报告：将分析结果整理成报告，包括样品信息、分析方法、分析结果和结论等内容。
六、安全注意事项1. 操作时要注意安全，避免接触有毒气体和挥发性溶剂。
2. 使用仪器时要按照操作规程进行，避免仪器故障和人身伤害。
