船舶柴油机的燃烧
船舶柴油机的工作原理
船舶柴油机的工作原理
船舶柴油机是一种内燃机，主要用于推动船只的动力装置。
它是通过将柴油燃料与空气混合并在高温高压条件下燃烧，将化学能转化为机械能来实现推动船只的目的。
下面将详细介绍船舶柴油机的工作原理。
1. 压缩冲程（压缩行程）：当活塞下行时，柴油机的气缸内的空气被压缩，使气缸内的压力和温度升高。
这一过程是通过曲轴的旋转来完成的。
在压缩冲程中，气缸内的空气逐渐被压缩，使其体积减小，压力和温度逐渐升高。
2. 燃油喷射：在压缩冲程结束时，燃油喷射系统将精确计量的柴油燃料喷入气缸内。
燃油喷射系统通常由高压燃油泵、喷油嘴和喷油控制器组成。
喷油嘴会将燃油以高压喷入气缸内，形成一个可燃的燃料雾化云。
3. 燃烧冲程：当燃油喷射到气缸内时，它会与高温高压的空气混合，形成一个可燃的混合气体。
然后，喷油控制器会引发火花，点燃混合气体，从而引发燃烧反应。
燃烧过程中，燃料的能量被释放，高温高压的气体推动活塞向下运动，产生机械能。
4. 排气冲程：在燃烧冲程结束后，活塞开始向上运动，将燃烧产生的废气排出气缸。
废气通过排气门进入排气管，并被排出船舶外部。
5. 重复循环：完成一次工作循环后，曲轴再次旋转，活塞再次进行压缩冲程，开始下一个工作循环。
船舶柴油机通常采用四冲程循环，即压缩冲程、燃油喷射、燃烧冲程和排气冲程。
船舶柴油机的工作原理可以总结为压缩冲程、燃油喷射、燃烧冲程和排气冲程四个过程，通过这些过程将化学能转化为机械能，推动船只前进。
船舶柴油机具有高效率、高可靠性和较低的燃料消耗等优点，因此被广泛应用于船舶工业。
船舶柴油机的工作原理
船舶柴油机的工作原理船舶柴油机是船舶主要的动力装置，它利用柴油燃烧产生的高温高压气体推动活塞运动，从而驱动船舶前进。
以下是船舶柴油机的工作原理的详细介绍。
1. 原理概述船舶柴油机采用内燃机工作原理，即通过燃烧柴油燃料来产生高温高压气体，从而驱动活塞运动，完成能量转换。
具体来说，船舶柴油机的工作原理包括进气、压缩、燃烧和排气四个过程。
2. 进气过程船舶柴油机的进气过程是指空气通过进气道进入气缸内的过程。
进气道通常通过进气阀门控制，进气阀门开启时，活塞下行，气缸内形成负压，外界空气通过进气道进入气缸内。
进气道通常设置有空气滤清器，以防止灰尘和杂质进入气缸。
3. 压缩过程进气过程完成后，进气阀门关闭，活塞开始上行，将进入气缸内的空气进行压缩。
在压缩过程中，柴油燃料被喷射到气缸内，形成可燃气体。
柴油燃料通常通过喷油器喷射到气缸内，喷油器的喷油量和喷油时机由控制系统控制。
4. 燃烧过程当活塞上行到达顶点时，柴油燃料已经被压缩到一定的温度和压力，此时喷油器喷出的燃料会被点火器点燃。
点火器通常采用高压电弧点火或压燃式点火。
点燃后的燃料迅速燃烧，产生高温高压气体，推动活塞下行。
燃烧产生的高温高压气体将推动曲轴转动，从而输出动力。
5. 排气过程当活塞下行到达底点时，排气阀门开启，燃烧产生的废气通过排气道排出气缸。
排气道通常设置有消声器，以降低排气噪音。
排气过程完成后，活塞开始上行，进入下一个工作循环。
6. 控制系统船舶柴油机的工作原理离不开控制系统的支持。
控制系统通常包括喷油系统、点火系统和进气系统等。
喷油系统负责控制喷油量和喷油时机，点火系统负责点燃燃料，进气系统负责控制进气阀门的开闭。
这些系统通过传感器和控制器的协调工作，确保柴油机的正常运行。
总结：船舶柴油机的工作原理包括进气、压缩、燃烧和排气四个过程。
在进气过程中，空气通过进气道进入气缸；在压缩过程中，柴油燃料被喷射到气缸内进行压缩；在燃烧过程中，燃料被点火器点燃，产生高温高压气体推动活塞运动；在排气过程中，废气通过排气道排出气缸。
船舶柴油机的工作原理
船舶柴油机的工作原理船舶柴油机是一种常用于动力船舶的内燃机。
它通过燃烧柴油燃料来产生能量，驱动船舶前进。
下面将详细介绍船舶柴油机的工作原理。
1. 燃油系统船舶柴油机的燃油系统包括燃油箱、燃油过滤器、燃油泵和喷油器。
燃油从燃油箱经过过滤器进入燃油泵，燃油泵将燃油加压后送入喷油器。
喷油器根据发动机的工作状态和负荷要求，将燃油雾化并喷入燃烧室，与空气混合后形成可燃气体。
2. 压缩系统船舶柴油机的压缩系统由气缸、活塞和曲轴组成。
活塞在气缸内上下运动，通过曲轴的转动将活塞的往复运动转化为旋转运动。
在活塞上升的过程中，气缸内的空气被压缩，使其温度升高。
3. 点火系统船舶柴油机使用压燃燃料，因此需要点火系统来引燃混合气体。
点火系统由点火塞、点火线圈和点火控制装置组成。
点火控制装置根据活塞位置和曲轴转速来控制点火塞的点火时机，点火线圈将电能转换为高压电流，通过点火塞产生火花点燃燃料。
4. 燃烧过程当活塞下降到最低点时，喷油器喷入的燃料被点火塞点燃。
燃料的燃烧产生的高温高压气体推动活塞向上运动，同时驱动曲轴旋转。
燃烧过程中产生的高温高压气体通过曲轴传递给其他气缸，推动其他活塞运动，从而产生连续的动力。
5. 排气系统燃烧过程产生的废气通过排气门排出。
排气门位于气缸顶部，当活塞上升到一定位置时，排气门打开，废气被排出到船舶外部。
排气系统还包括排气管和消声器，用于减少排气噪音和排放废气。
6. 冷却系统船舶柴油机的冷却系统用于控制发动机的温度，防止过热。
冷却系统由水泵、散热器和水箱组成。
水泵将冷却液循环引入发动机，吸收发动机产生的热量，然后经过散热器散发到空气中，降低发动机的温度。
7. 润滑系统船舶柴油机的润滑系统用于减少发动机零件之间的摩擦，延长发动机的使用寿命。
润滑系统由油泵、滤油器和油冷却器组成。
油泵将润滑油送入发动机各个部件的摩擦表面，形成一层润滑膜，减少摩擦和磨损。
船舶柴油机的工作原理可以总结为：燃油系统将燃油加压后喷入燃烧室，压缩系统将空气压缩并提高温度，点火系统点燃混合气体，燃烧过程产生的高温高压气体推动活塞运动，排气系统排出废气，冷却系统控制发动机温度，润滑系统减少摩擦。
船舶柴油机的工作原理
船舶柴油机的工作原理船舶柴油机是一种常见的动力装置，广泛应用于各种船舶上。
它是通过燃烧柴油燃料产生的热能转化为机械能，从而驱动船舶进行航行的。
下面将详细介绍船舶柴油机的工作原理。
1. 燃料供给系统：船舶柴油机的燃料供给系统主要由燃油箱、燃油过滤器、燃油泵和喷油器等组成。
柴油从燃油箱经过过滤器进入燃油泵，然后被压入高压喷油器内，最后通过喷油器喷入燃烧室。
2. 压缩过程：柴油机的工作过程中，首先进行的是压缩过程。
活塞在上行过程中将气缸内的空气压缩，使其温度升高。
由于柴油的自燃温度较高，所以在压缩过程中并不会自燃。
3. 燃烧过程：当活塞达到上止点时，喷油器开始喷入高压柴油。
柴油遇热空气即可自燃，形成高温高压气体。
这些气体推动活塞向下运动，同时驱动曲轴旋转，产生机械能。
4. 排气过程：当活塞到达下止点时，排气门打开，将燃烧后的废气排出气缸。
这个过程中，活塞向上运动，将废气排出。
5. 冷却系统：船舶柴油机工作时会产生大量的热量，为了保持机器正常运行，需要进行冷却。
冷却系统通过循环流动的冷却水将发动机的热量带走，保持发动机温度在适宜的范围内。
6. 润滑系统：船舶柴油机的各个运动部件需要润滑油来减少摩擦和磨损。
润滑系统通过泵将润滑油送入各个部件，形成润滑膜，减少摩擦。
7. 点火系统：柴油机是通过压缩燃烧来产生动力的，因此不需要点火系统。
相比汽油发动机，柴油机更加节能和稳定。
船舶柴油机的工作原理可以总结为：燃油供给系统提供柴油，柴油在压缩过程中产生高温高压气体，燃烧后产生机械能，通过冷却和润滑系统保持正常运行。
总结：船舶柴油机的工作原理是通过燃烧柴油燃料产生的热能转化为机械能，实现船舶的推进。
它包括燃料供给系统、压缩过程、燃烧过程、排气过程、冷却系统、润滑系统和点火系统等组成。
了解船舶柴油机的工作原理对于船舶的维护和运行至关重要。

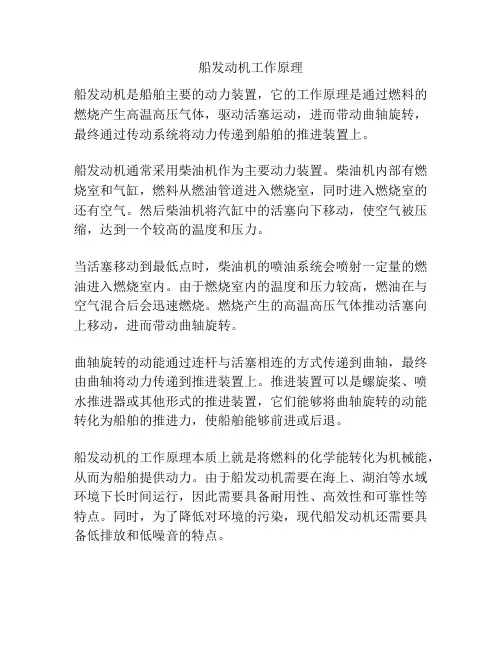

船发动机工作原理
船发动机工作原理
船发动机是船舶主要的动力装置，它的工作原理是通过燃料的燃烧产生高温高压气体，驱动活塞运动，进而带动曲轴旋转，最终通过传动系统将动力传递到船舶的推进装置上。
船发动机通常采用柴油机作为主要动力装置。
柴油机内部有燃烧室和气缸，燃料从燃油管道进入燃烧室，同时进入燃烧室的还有空气。
然后柴油机将汽缸中的活塞向下移动，使空气被压缩，达到一个较高的温度和压力。
当活塞移动到最低点时，柴油机的喷油系统会喷射一定量的燃油进入燃烧室内。
由于燃烧室内的温度和压力较高，燃油在与空气混合后会迅速燃烧。
燃烧产生的高温高压气体推动活塞向上移动，进而带动曲轴旋转。
曲轴旋转的动能通过连杆与活塞相连的方式传递到曲轴，最终由曲轴将动力传递到推进装置上。
推进装置可以是螺旋桨、喷水推进器或其他形式的推进装置，它们能够将曲轴旋转的动能转化为船舶的推进力，使船舶能够前进或后退。
船发动机的工作原理本质上就是将燃料的化学能转化为机械能，从而为船舶提供动力。
由于船发动机需要在海上、湖泊等水域环境下长时间运行，因此需要具备耐用性、高效性和可靠性等特点。
同时，为了降低对环境的污染，现代船发动机还需要具备低排放和低噪音的特点。
船舶柴油机的工作原理
船舶柴油机的工作原理引言概述：船舶柴油机是船舶主要的动力装置，它以柴油为燃料，通过内燃机原理将化学能转化为机械能。
本文将详细介绍船舶柴油机的工作原理，包括燃料供给系统、压缩系统、燃烧系统和排气系统。
一、燃料供给系统：1.1 燃油系统：船舶柴油机的燃油系统由燃油箱、燃油管路和燃油喷射装置组成。
燃油箱储存柴油，通过燃油泵将柴油送至燃油管路，再由喷射装置喷入燃烧室。
燃油系统需要保证燃油的供应稳定、压力适宜，以保证柴油机的正常运行。
1.2 空气供给系统：船舶柴油机的空气供给系统包括进气道、进气阀和增压器。
进气道将外部空气引入柴油机，进气阀控制空气的进出，增压器能够提高进气道中的空气压力，提高柴油机的效率。
空气供给系统需要保证足够的空气流动，以支持柴油机的燃烧过程。
1.3 冷却系统：船舶柴油机的冷却系统用于降低柴油机的温度，以保证其正常运行。
冷却系统包括水泵、散热器和冷却液。
水泵将冷却液循环输送至柴油机各个部件，散热器通过散热将冷却液中的热量散发出去。
冷却系统需要保持冷却液的循环流动，以保持柴油机的工作温度。
二、压缩系统：2.1 活塞与缸体：船舶柴油机的压缩系统由活塞和缸体组成。
活塞在缸体内往复运动，通过气门控制进入和排出缸体的气体。
活塞在上行过程中将空气压缩，增加其压力和温度。
2.2 气门系统：船舶柴油机的气门系统包括进气气门和排气气门。
进气气门控制空气的进入，排气气门控制燃烧产物的排出。
气门系统需要保证气门的开闭准确，以确保压缩系统的正常工作。
2.3 压缩比：船舶柴油机的压缩比是指活塞在下行过程中与上行过程中缸体容积的比值。
压缩比越高，压缩系统的效率越高，燃烧效果越好。
压缩比的选择需要综合考虑柴油机的功率需求和燃烧特性。
三、燃烧系统：3.1 喷油器：船舶柴油机的燃烧系统中的关键部件是喷油器。
喷油器将高压柴油喷射到燃烧室中，形成可燃混合物。
喷油器需要保证喷油的压力和喷油量准确，以保证燃烧的效果。
3.2 燃烧室：船舶柴油机的燃烧室是燃烧过程发生的地方。
船用柴油机
船用柴油机船用柴油机是一种广泛使用于船只的内燃机，能够为船只提供动力。
本文将介绍船用柴油机的工作原理、特点、应用领域以及相关发展趋势。
一、船用柴油机的工作原理船用柴油机是一种内燃机，通过将柴油燃料与空气混合后，经过压缩和点火，从而产生高温高压的气体，驱动活塞运动，最终转化为机械能，提供船只的动力。
船用柴油机的工作原理可以概括为四个过程：进气、压缩、燃烧和排气。
在进气过程中，气缸内的活塞向下运动，使气缸内的空气通过气门进入气缸；在压缩过程中，活塞向上运动，将气缸内空气压缩；在燃烧过程中，燃油喷入气缸并点火，使燃油燃烧产生高温高压气体，驱动活塞运动；在排气过程中，废气通过排气门排出气缸。
这样循环不断重复，实现了发动机的连续工作。
二、船用柴油机的特点1. 高效：船用柴油机具有较高的热效率和机械效率，能将燃料的能量转化为动力输出，使船只拥有更好的性能和经济性。
2. 节能环保：船用柴油机燃烧过程中产生的废气相对较少，废气排放比较洁净，对环境污染较小；同时，船用柴油机的燃油消耗相对较低，能够实现节能目标。
3. 动力强劲：船用柴油机具有较高的功率和扭矩输出，能够满足船只在各种航行工况下的动力需求。
4. 可靠性好：船用柴油机具有结构简单、故障率低、使用寿命长等特点，能够在极端的船舶环境下稳定工作。
三、船用柴油机的应用领域船用柴油机广泛应用于各类船只，包括商船、客船、客货混合船、渔船、海洋工程船、军舰等。
根据船只的规模和用途不同，船用柴油机的功率、尺寸和性能也有所差异。
在商船领域，船用柴油机主要应用于集装箱船、散货船等，为船只提供稳定可靠的动力；在客船领域，船用柴油机被广泛应用于邮轮、客运船等，为乘客提供舒适的航行体验；在海洋工程领域，船用柴油机被用于海洋勘探、海上钻探等项目，为工作船只提供强大动力支持。
四、船用柴油机的发展趋势随着船舶行业的发展和环保意识的增强，船用柴油机也在不断发展和创新。
以下是船用柴油机的一些发展趋势：1. 清洁能源：为了减少船舶对环境的污染，船用柴油机逐渐向清洁能源过渡，采用LNG（液化天然气）等低碳燃料代替传统柴油，减少污染物排放。
船舶柴油机的工作原理
船舶柴油机的工作原理船舶柴油机是船舶主要的动力装置，其工作原理是将燃料燃烧产生的能量转化为机械能，推动船舶前进。
下面将详细介绍船舶柴油机的工作原理。
1. 引入空气和燃料混合船舶柴油机的工作原理开始于引入空气和燃料的混合物。
空气通过进气道进入柴油机的气缸内，而燃料则通过喷油器喷入气缸内。
在柴油机中，采用的是压燃式燃烧，即燃料在高压下自燃。
2. 压缩混合物一旦空气和燃料混合物进入气缸内，活塞开始向上移动，将混合物压缩。
在这个过程中，气缸内的空气被压缩，使其温度升高，同时增加了混合物的压力。
3. 燃烧当混合物被压缩到一定程度时，柴油机的喷油器会喷射一小量的燃料进入气缸内。
由于混合物的高温和高压，燃料会迅速自燃，产生爆炸。
这个爆炸会推动活塞向下运动，产生机械能。
4. 排气在燃烧完成后，活塞再次向上移动，将燃烧产生的废气排出气缸。
这个过程被称为排气。
废气通过排气阀门排出柴油机，然后进入船舶的排气系统。
5. 循环上述的工作过程会不断循环进行，每个气缸都会依次完成这些步骤。
通常，船舶柴油机有多个气缸，以提供足够的动力来推动船舶前进。
船舶柴油机的工作原理可以简单总结为：引入空气和燃料混合物，压缩混合物，燃烧产生能量，排出废气，循环进行。
这个过程将燃料的化学能转化为机械能，推动船舶前进。
需要注意的是，船舶柴油机的工作原理可能会因不同的柴油机类型和设计而有所不同。
此外，柴油机的性能和效率还受到多种因素的影响，如燃料质量、燃烧室设计和喷油系统的效率等。
总结：船舶柴油机的工作原理是将燃料燃烧产生的能量转化为机械能，推动船舶前进。
它通过引入空气和燃料混合物，压缩混合物，燃烧产生能量，排出废气，循环进行的方式实现。
了解船舶柴油机的工作原理对于航海人员和船舶工程师来说是非常重要的，因为它有助于他们理解和维护柴油机的运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预燃室式燃烧室
半开式燃烧室图
返回
开式燃烧室图
返回
涡流室式燃烧室图
返回
预 燃 室
返回
有利于燃烧及时完全、可以降低燃烧室的热 负荷 高速机小于低速机、非增压机小于增压机
充气系数ηv
实际进气量/理论存气量
残余废气系数γr
一个循环内，废气量/新气量 γr增大－ ηv降低
烟囱出口受堵 排气管内压力升高 排气阀迟开早关
希望： γr低ηv大
一、影响雾化的主要因素
雾化质量的主要指标
形状简单、热损失小、起动性好、用多孔喷油器 工作较粗暴、排气中碳烟及污染大气的有害成份多
特点
半开式燃烧室
ω 型－中高速四冲程 球形－油膜蒸发、工作平稳柔和、单孔喷油器
燃烧室2
分隔式燃烧室（形成强烈空气涡流，单 孔）
涡流室式燃烧室
可燃混合气形成主要靠压缩涡流 过量空气系数较小 可燃混合气形成主要靠燃烧涡流
雾化细度、雾化均匀度 喷射雾化－受热蒸发－油气扩散－与空气混 合 迅速、均匀的因素
可燃气形成过程
喷雾质量、空气涡流
喷油压力↑
油粒变细、雾化均匀度提高、油束射程增大
喷孔直径↓
油束射程减小，锥角增大
锥角减小，油束射程减小
背压↑
转速↑（柱塞的运动速度） 燃油粘度↓
涡流的种类
急燃期（发火－压升率开始减缓） 缓燃期（压升率开始减缓－缸内压力迅速下降） 后燃期（缸内压力迅速下降－燃烧结束）
越短越好
放热规律：先慢后块
过量空气系数a
实际供气量/燃烧理论供气量 过量空气系数大表明：
进入气缸的空气利用率降低 单位气缸容积作功能力降低
在保证燃烧完全和热负荷不过高的前提下，力求 降低
（弱→强） 进气涡流
形成的结构：导气屏、螺旋进气道、切 向进气道、切向扫气口
压缩涡流 燃烧涡流
燃烧产物
一氧化碳－不完全燃烧产物 二氧化硫－形成“酸雨” 二氧化碳－温室效应 提高燃烧温度－氮氧化物多－大气 污染
燃烧室1
开式燃烧室（大中型机）
可燃燃烧的四个阶段
滞燃期（喷油－发火） 急燃期（发火－压升率开始减缓） 缓燃期（压升率开始减缓－缸内压力迅 速下降） 后燃期（缸内压力迅速下降－燃烧结束）
滞燃期（喷油－发火）
可用滞燃时间（0.001～0.005s）或滞 燃角度表示 对燃烧质量影响最大，滞燃期短些好 喷油提前角大－滞燃期长－压升率大 （0.4～0.6MPa)－工作粗暴（燃烧敲缸） 燃烧敲缸发生在急燃期中（燃烧初期）、 气缸的上部
